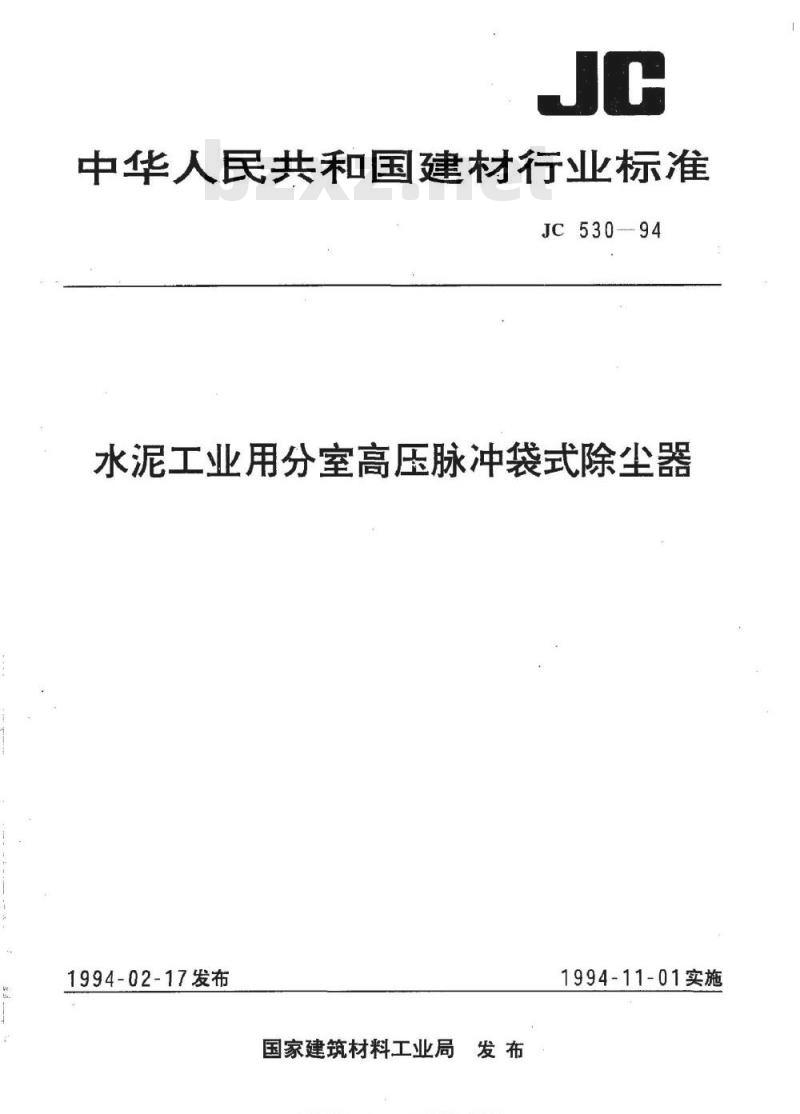

【建筑材料行业标准(JC)】 水泥工业用分室高压脉冲袋式除尘器

中华人民共和国建材行业标准
JC530-94
水泥工业用分室高压脉冲袋式除尘器1994-02-17发布
国家建筑材料工业局发布
标准换换网.bzm
cm名类标准行业资料免费下较
1994-11-01实施

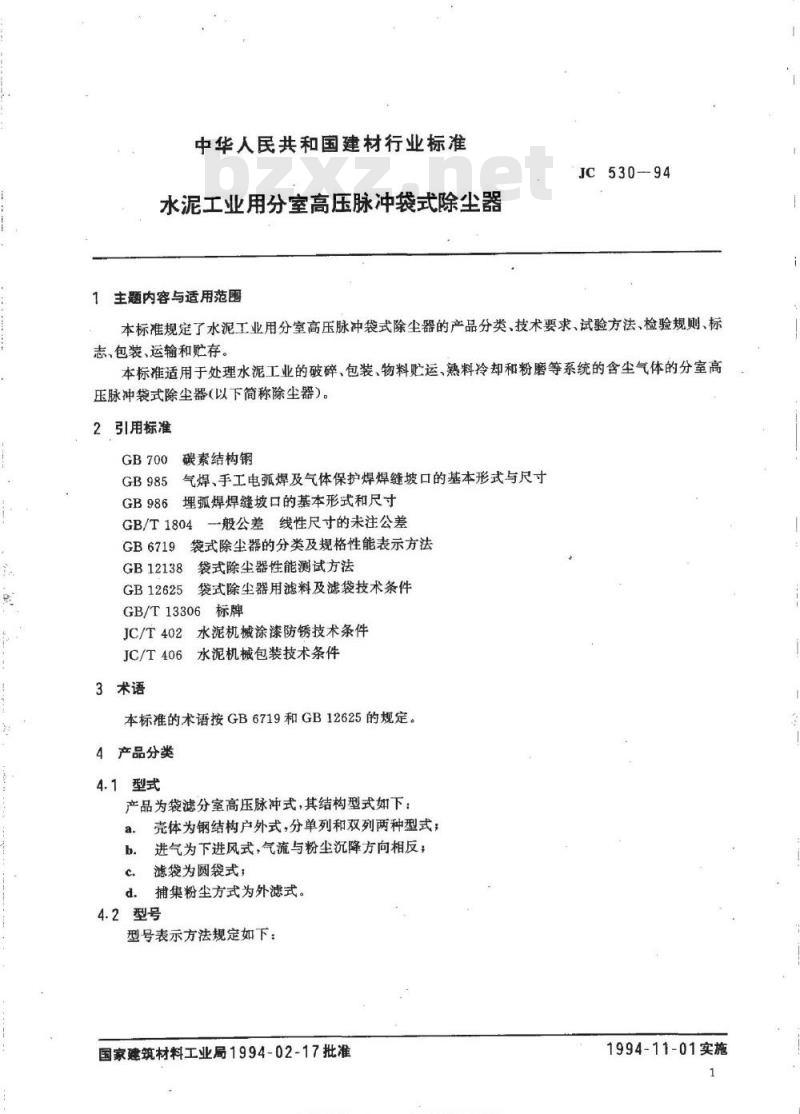

中华人民共和国建材行业标准
水泥工业用分室高压脉冲袋式除尘器1主题内容与适用范围
JC530—-94
本标准规定了水泥工业用分室高压脉冲袋式除尘器的产品分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于处理水泥工业的破碎、包装、物料贮运、熟料冷却和粉磨等系统的含尘气体的分室高压脉冲袋式除尘器（以下简称除尘器）。引用标准
碳素结构钢
气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸GB985
埋弧焊焊缝坡口的基本形式和尺寸GB986
GB/T1804般公差线性尺寸的未注公差GB6719袋式除尘器的分类及规格性能表示方法GB12138袋式除尘器性能测试方法袋式除尘器用滤料及滤袋技术条件GB12625
GB/T13306标牌
JC/T402水泥机械涂漆防锈技术条件JC/T406水泥机械包装技术条件
3术语
本标准的术语按GB6719和GB12625的规定。4产品分类
4.1型式
产品为袋滤分室高压脉冲式，其结构型式如下：壳体为钢结构户外式，分单列和双列两种型式；a.
进气为下进风式，气流与粉尘沉降方向相反；b.
滤袋为圆袋式；
d.捕集粉尘方式为外滤式。
4.2型号
型号表示方法规定如下：
国家建筑材料工业局1994-02-17批准标准捷捷网：cbzsoso
ccm各美标准行业资料免费下较
1994-11-01实施

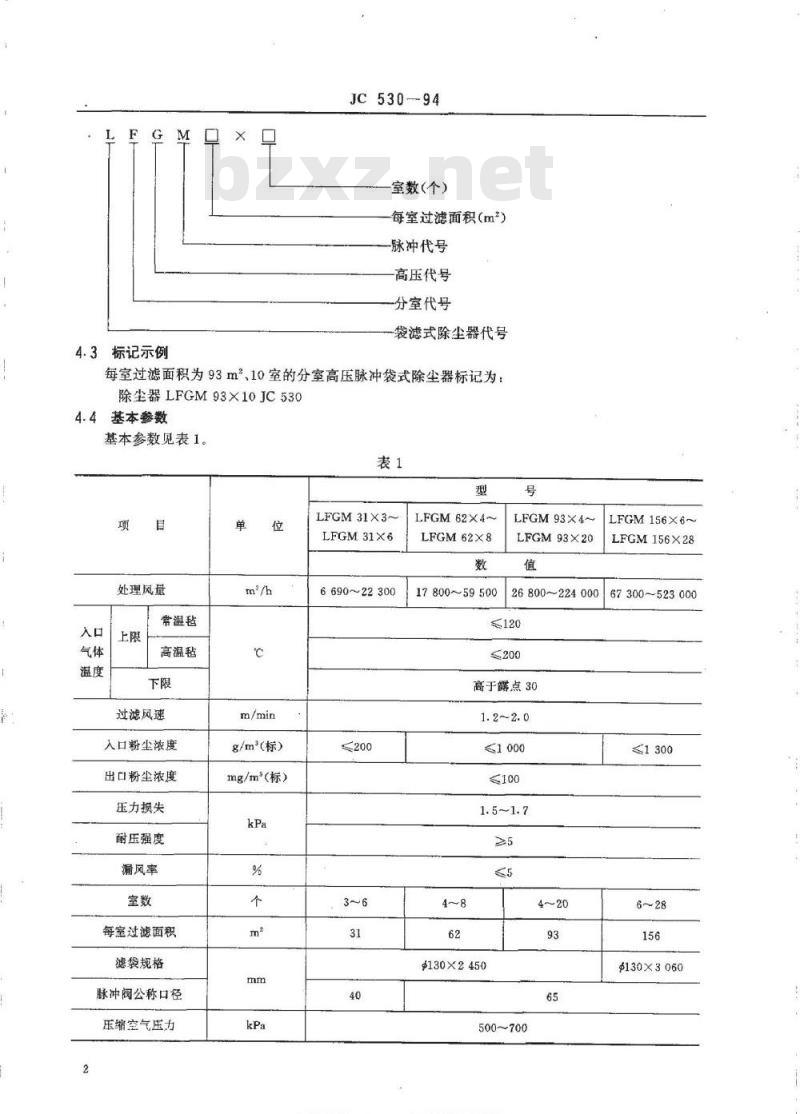

4.3标记示例
JC530-94
室数(个)
每室过滤面积（m2）
一脉冲代号
高压代号
一分室代号
袋滤式除尘器代号
每室过滤面积为93m、10室的分室高压脉冲袋式除尘器标记为除尘器LFGM93×10JC530
4.4基本参数
基本参数见表1。
处理风量
常温毡
高温毡
过滤风速
入口粉尘浓度
出口粉尘浓度
压力损失
压强度
漏风率
每室过滤面积
滤袋规格
脉冲阅公称口径
压缩空气压力
g/m（标）
mg/m（标）
LFGM31X3~
LFGM31X6
6690~22300
LFGM62×4~
LFGM62×8
17800~59500
LFGM93X4~
LFGM93X20
26800~224000
≤200
高于露点30
$130×2450
500~700
标准挖换网cbzsosoccm各美标准行业资料免费下较4~20
LFGM156X6~
LFGM156X28
67300~523000
$130×3060

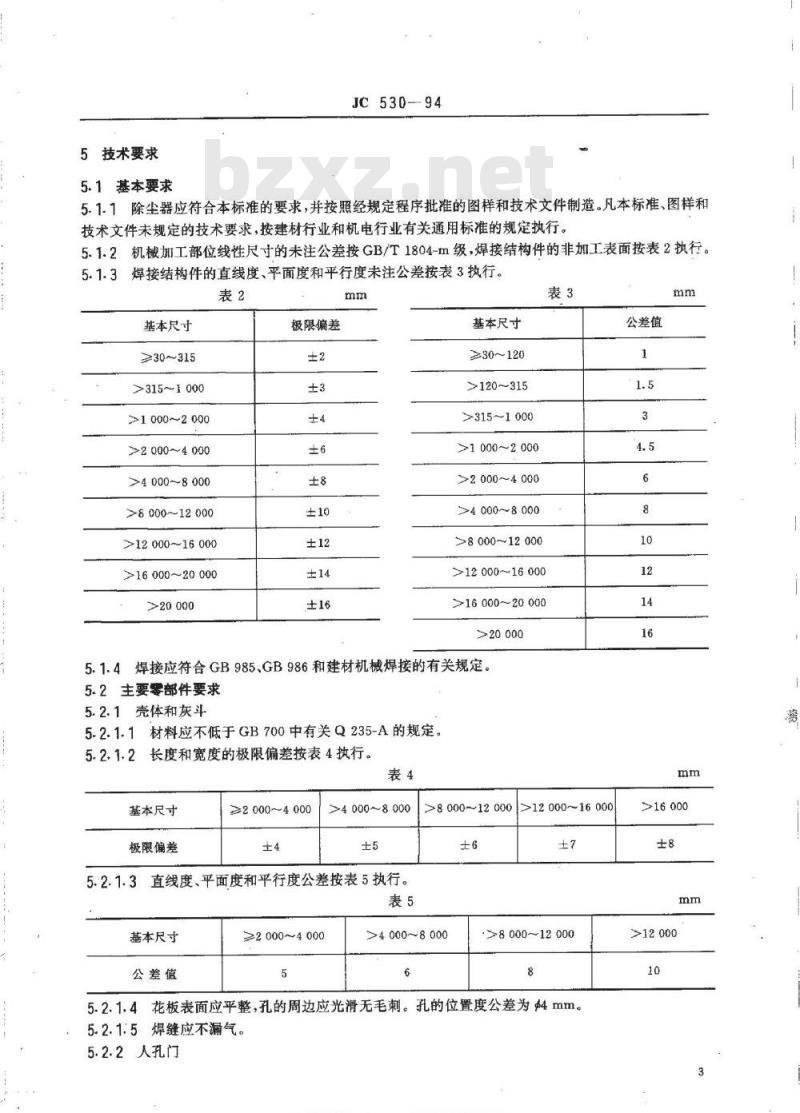

5技术要求
JC530-94
5.1基本要求
5.1.1除尘器应符合本标准的要求，并按照经规定程序批准的图样和技术文件制造。凡本标准、图样和技术文件未规定的技术要求，按建材行业和机电行业有关通用标准的规定执行。5.1.2机械加工部位线性尺寸的未注公差按GB/T1804-m级，焊接结构件的非加工表面按表2执行。5.1.3焊接结构件的直线度、平面度和平行度未注公差按表3执行。表2
基本尺寸
≥30~315
>315~1000
>1000~2000
>2000~4000
>4000~8000
>8000~12000
>12000~16000
>16000~20 000wwW.bzxz.Net
>20 000
极限偏差
基本尺寸
≥30~120
>120~315
>315~1000
>1000~2000
>2000~4000
>4000~8.000
>8000~12000
>12000~16000
>16000~20000
>20000
5.1.4焊接应符合GB985、GB986和建材机械焊接的有关规定。5.2主要零部件要求
5.2.1壳体和灰斗
5.2.1.1材料应不低于GB700中有关Q235-A的规定。5.2.1.2长度和宽度的极限偏差按表4执行。表4
基本尺寸
极限偏差
≥2000~4000
>4000~8000
直线度、平面度和平行度公差按表5执行。表5
基本尺寸
公差值
≥2000~4000
>8000~12000
>4000~8000
>12000~16000
>8000~12000
5.2.1.4花板表面应平整，孔的周边应光滑无毛刺。孔的位置度公差为4mm。5.2.1.5焊缝应不漏气。
5.2.2人孔门
标准捷规网w票bzeoocm各类标准行业资料免费下赖公差值
>16000
>12000

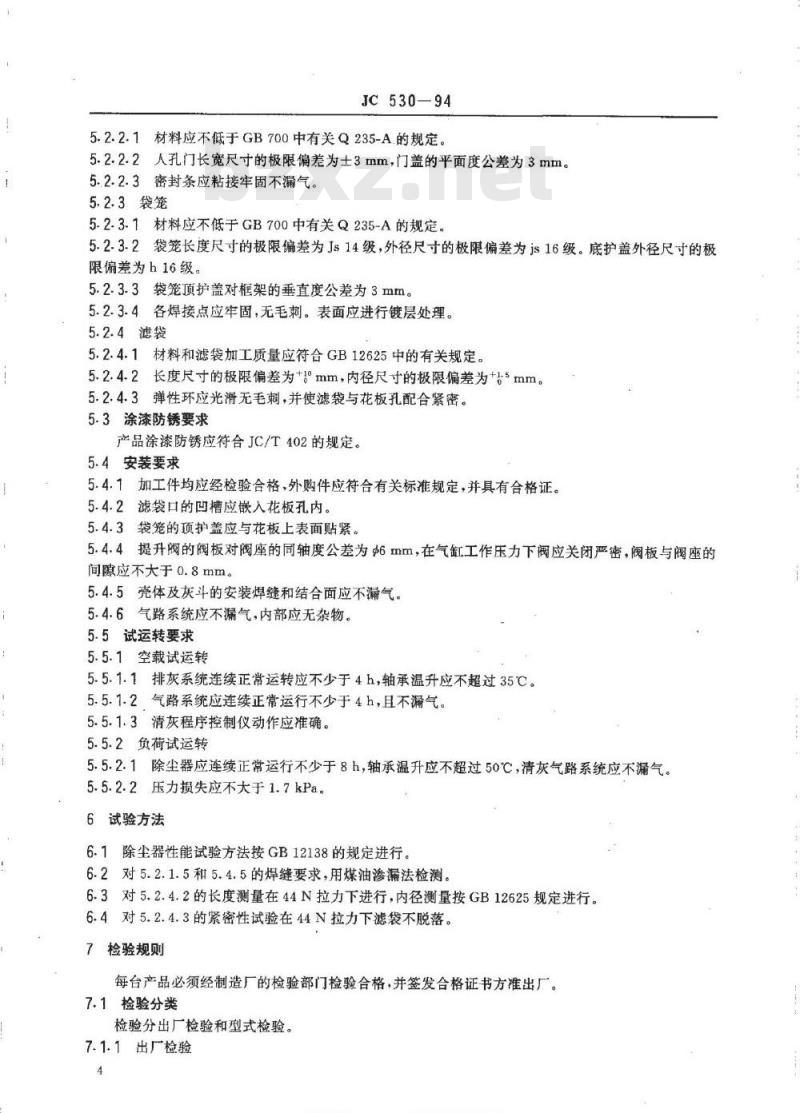

JC530—94
5.2.2.1材料应不低于GB700中有关Q235-A.的规定。5.2.2.2人孔门长宽尺寸的极限偏差为士3mm，门盖的平面度公差为3mm。5.2.2.3密封条应粘接牢固不漏气。5.2.3袋笼
5.2.3.1材料应不低于GB700中有关Q235-A的规定。5.2.3.2袋笼长度尺寸的极限偏差为Js14级，外径尺寸的极限偏差为js16级。底护盖外径尺寸的极限偏差为h16级。
5.2.3.3袋笼顶护盖对框架的垂直度公差为3mm。5.2.3.4各焊接点应牢固，无毛刺。表面应进行镀层处理。5.2.4滤袋
5.2.4.1材料和滤袋加工质量应符合GB12625中的有关规定。5.2.4.2长度尺寸的极限偏差为+！°mm，内径尺寸的极限偏差为+5mm。5.2.4.3弹性环应光滑无毛刺，并使滤袋与花板孔配合紧密。5.3涂漆防锈要求
产品涂漆防锈应符合JC/T402的规定。5.4安装要求
5.4.1加工件均应经检验合格，外购件应符合有关标准规定，并具有合格证。5.4.2滤袋口的凹槽应嵌入花板孔内。5.4.3袋笼的项护盖应与花板上表面贴紧。5.4.4提升阀的阀板对阀座的同轴度公差为6mm，在气缸工作压力下阀应关闭严密，阀板与阀座的间隙应不大于0.8mm。
5.4.5壳体及灰斗的安装焊缝和结合面应不漏气。5.4.6气路系统应不漏气，内部应无杂物。5.5试运转要求
5.5.1空载试运转
5.5.1.1排灰系统连续正常运转应不少于4h，轴承温升应不超过35C。5.5.1.2气路系统应连续正常运行不少于4h，且不漏气。5.5.1.3清灰程序控制仪动作应准确。5.5.2负荷试运转
5.5.2.1除尘器应连续正常运行不少于8h，轴承温升应不超过50℃，清灰气路系统应不漏气。5.5.2.2压力损失应不大于1.7kPa。6试验方法
6.1除尘器性能试验方法按GB12138的规定进行。6.2对5.2.1.5和5.4.5的焊缝要求，用煤油渗漏法检测。6.3对5.2.4.2的长度测量在44N拉力下进行，内径测量按GB12625规定进行。6.4对5.2.4.3的紧密性试验在44N拉力下滤袋不脱落。7检验规则
每台产品必须经制造厂的检验部门检验合格，并签发合格证书方准出厂。7.1检验分类
检验分出厂检验和型式检验。
7.1.1出厂检验
标准捷规网w bzeoocmJC530—94
产品出厂前应完成的检验项目为5.1条5.3条，8.1条和8.2条。7.1.2型式检验
7.1.2.1在下列情况之一时，对标准中规定的全部项目应进行型式检验：a.
新产品试制定型鉴定时；
正式生产后如结构、材料、工艺有较大改变，可能影响产品性能时；正常生产，同品种同规格生产满10台时；产品长期停产后，恢复生产时；出厂检验结果，与上次型式检验有较大差异时。7.1.2.2安装要求和整机性能在现场检验。7.1.2-3除尘器投产运行4～6个月对表1的性能参数进行测定7.2抽样、组批与判定规则
除袋笼和滤袋外，对主要零部件应逐件检验。对袋笼和滤袋以100件为一批按6%进行抽检，当有不合格时应加倍抽检，仍不合格时判定该批为不合格。8标志，包装、运输及贮存
8.1应在适当而明显的位置上固定产品标牌，其型式与尺寸应符合GB/T13306的有关规定，并标明下列内容：
产品名称、型号及标准代号
主要技术参数；
出厂编号；
出厂日期；
制造厂名称；
商标。
8.2产品包装及随机文件应符合JC/T406的规定，并适应陆路、水路运输的要求。8.3除尘器安装使用前，供需双方对零部件均应妥善保管，防止锈蚀、变形、损坏和丢失。附加说明：
本标准由国家建材局建材机械标准化技术委员会提出并归口。本标准由平顶山电收尘器厂、朝阳重型机器厂共同起草。本标准主要起草人郝精忠、吕德福。标润换换网m.bzsoso.ccm（京）新登字023号
