【建筑材料行业标准(JC)】 压花玻璃

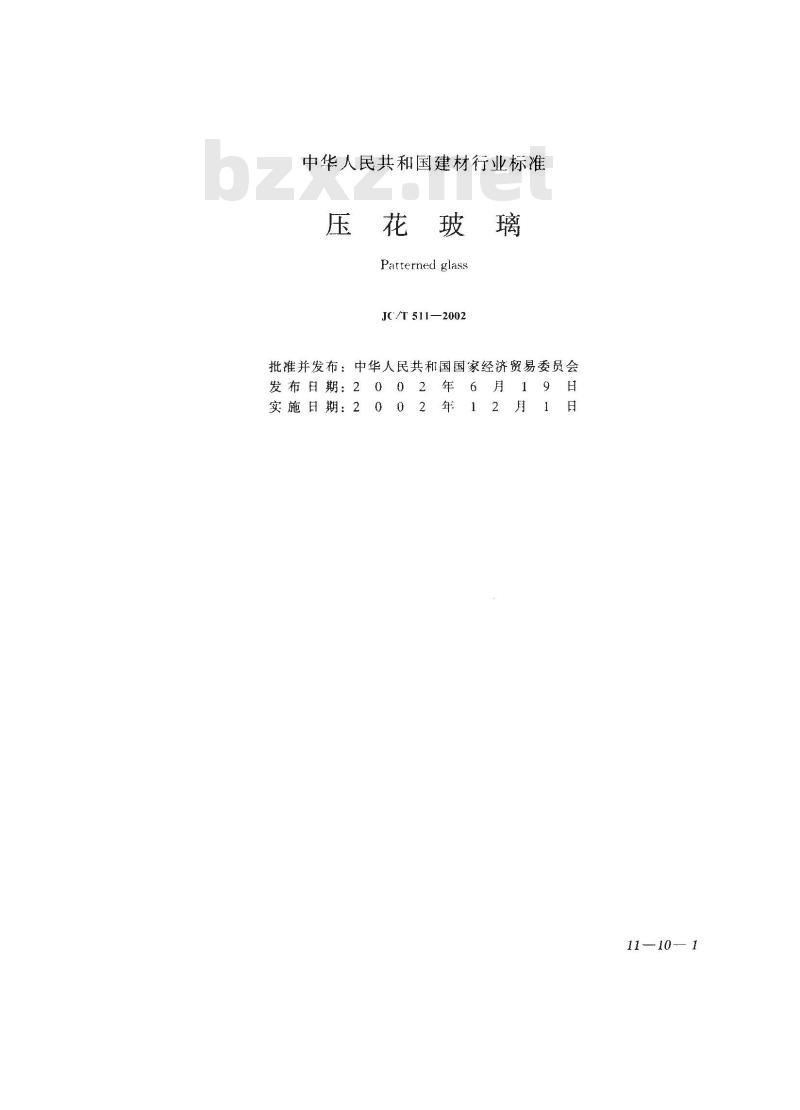

中华人民共和国建材行业标准
压花玻璃
Patterned glass
JC/T511—2002
批准并发布：中华人民共和国国家经济贸易委员会6
发布日期：2
实施日期：2
11—10— 1

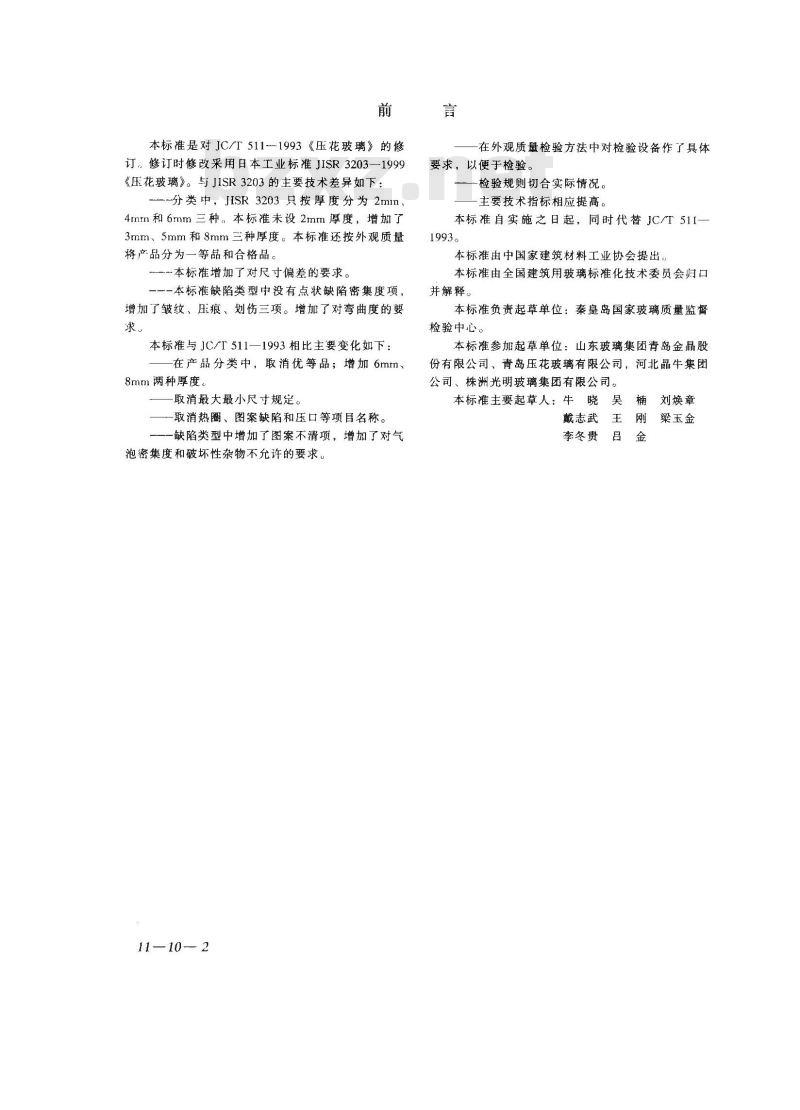

本标准是对JC/T511-1993《压花玻璃》的修订，修订时修改采用日本工业标准JISR3203一1999《压花玻璃》。与JISR3203的主要技术差异如下：分类中，JISR3203只按厚度分为2mm、4mm和6mm三种。本标准未设2mm厚度，增加了3mm、5mm和8mm三种厚度。本标准还按外观质量将产品分为一等品和合格品。
一—本标准增加了对尺寸偏差的要求。一一本标准缺陷类型中没有点状缺陷密集度项，增加了皱纹、压痕、划伤三项。增加了对弯曲度的要求。
本标准与JC/r511一1993相比主要变化如下：在产品分类中，取消优等品；增加6mm、8mm两种厚度。
取消最大最小尺寸规定。
取消热圈、图案缺陷和压口等项目名称。缺陷类型中增加了图案不清项，增加了对气泡密集度和破坏性杂物不允许的要求。11—10— 2
在外观质量检验方法中对检验设备作了具体要求，以便于检验。
——检验规则切合实际情况。
主要技术指标相应提高。
本标准自实施之日起，同时代替JC/T51I—1993。
本标准由中国家建筑材料工业协会提出本标准由全国建筑用玻璃标准化技术委员会归口并解释。
本标准负责起草单位：秦皇岛国家玻璃质量监督检验中心。
本标准参加起草单位：山东玻璃集团青岛金晶股份有限公司、青岛压花玻璃有限公司，河北晶牛集团公司、株洲光明玻璃集团有限公司。本标准主要起草人：牛晓bzxz.net
戴志武
李冬贵
刘焕章
梁玉金

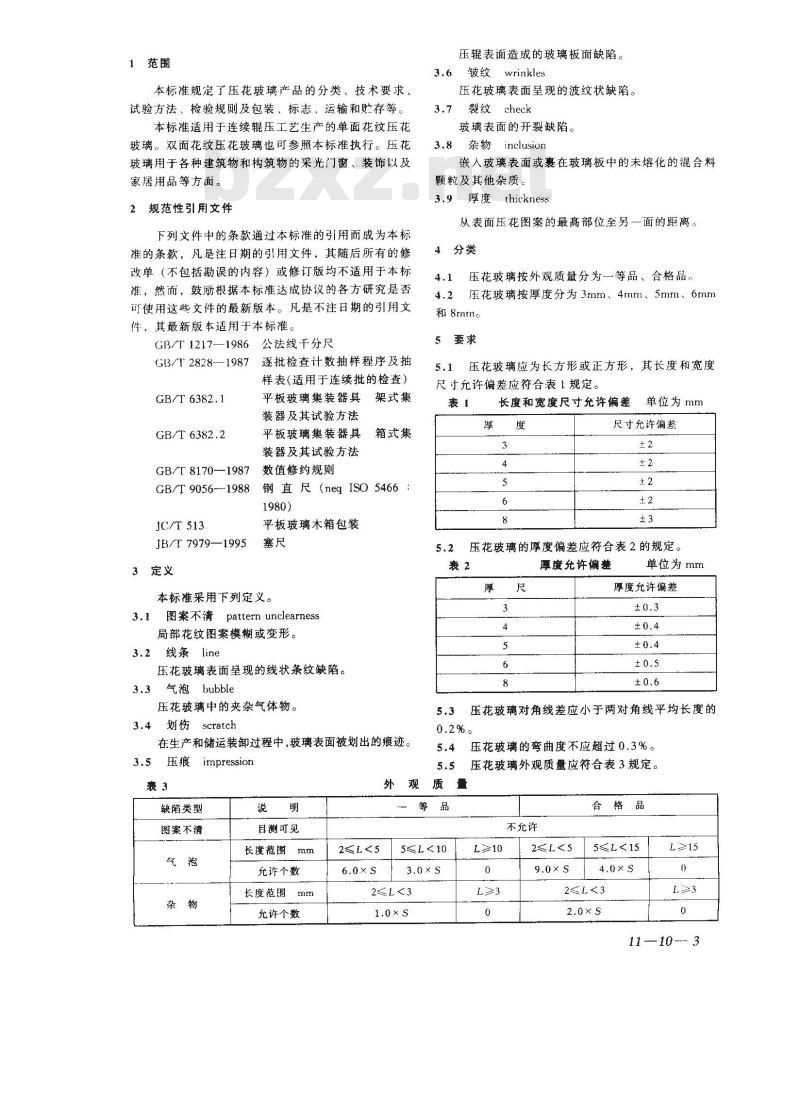

本标准规定了压花玻璃产品的分类、技术要求、试验方法、检验规则及包装、标志、运输和贮存等，本标准适用于连续辊压工艺生产的单面花纹压花玻璃。双面花纹压花玻璃也可参照本标准执行。压花玻璃用于各种建筑物和构筑物的采光门窗、装饰以及家居用品等方面。
规范性引用文件
下列文件中的条款通过本标准的引用而成为本标谁的条款，凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。G13/T1217—1986公法线千分尺
GB/T 2828—1987
GB/T 6382 .1
GB/T 6382.2
GB/T 8170-—1987
GB/T 9056--1988
JC/T513
逐批检查计数抽样程序及抽
样表（适用于连续批的检查）
平板玻璃集装器具
架式集
装器及其试验方法
平板玻璃集装器具
装器及其试验方法
数值修约规则
箱式集
钢直尺（neq ISO 5466：
平板玻璃木箱包装
JB/T 7979—1995
3　定义
本标准采用下列定义。
pattern unclearness
图案不清
局部花纹图案模糊或变形。
线条line
压花玻璃表面呈现的线状条纹缺陷。3.3
气泡bubble
压花玻璃中的夹杂气体物。
scratch
在生产和储运装卸过程中，玻璃表面被划出的痕迹。压痕
impression
压辊表面造成的玻璃板面缺陷。3.6皱纹wrinkles
压花玻璃表面呈现的波纹状缺陷。3.7
裂纹check
玻璃表面的开裂缺陷。
杂物　inclusion
嵌人玻璃表面或裹在玻璃板中的未熔化的混合料颗粒及其他杂质。
3.9厚度thickness
从表面压花图案的最高部位至另一面的距离。4分类
压花玻璃按外观质量分为一等品、合格品。压花玻璃按厚度分为3mm、4mm、5mm、6mm和8mtne
5要求
压花玻璃应为长方形或正方形，其长度和宽度尺寸允许偏差应符合表1规定。
长度和宽度尺寸允许偏差
单位为mm
尺寸允许偏差
压花玻璃的厚度偏差应符合表2的规定。5.2
厚度允许偏差
单位为mm
厚度允许偏差
压花玻璃对角线差应小于两对角线平均长度的0.2%。
压花玻璃的弯曲度不应超过0.3%。压花玻璃外观质量应符合表 3规定。质量
缺陷类型
图案不清
目测可见
长度范围
充允许个数
长度范围
充许个数
2≤L<5
5≤L<10
2≤L<3
不允许
L≥10
合格品
5≤L<15
2≤<3
L≥15
11—10-- 3
缺陷类型
断面缺陷
长宽范围
允许条数
月测可见
长度范围
允许个数
长宽范围
允许条数
目测可见
爆边、凹凸、缺角等
不充许
不充许
不充许
不允许
合格品
长度100≤L<200，宽度W<0.5
边部50mm以内轻微的允许存在
2≤L<5
长度L≤.60，宽度W<0.5
不充许
不应超过玻璃板的厚度
1．1表中，L表示相应缺陷的长度，W表示其宽度，S是以平方米为单位的玻璃板的面积，气泡、杂物、压痕和划伤的数量允许上限值是以S乘以相应系数所得的数值，此数值应按GB/T8170修约至整数。2.对于2mm以下的气泡，在直径为100mm的圆内不允许超过8个。3.破坏性的杂物不允许存在。

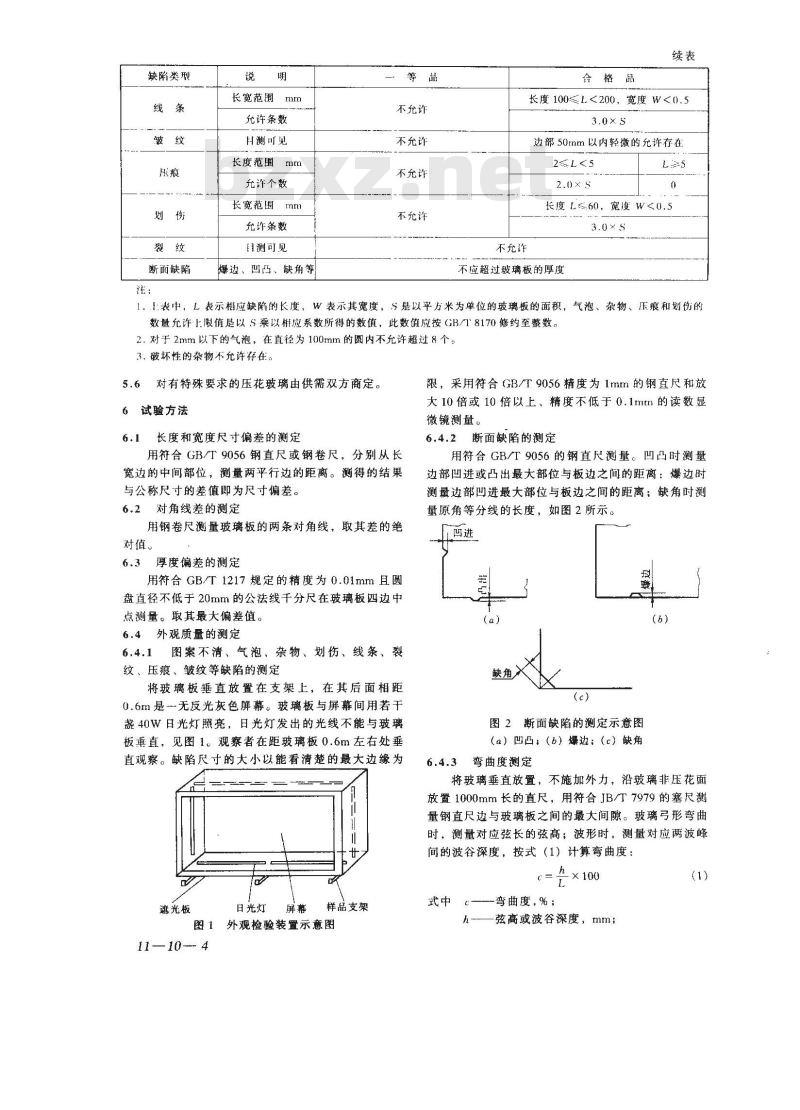

对有特殊要求的压花玻璃由供需双方商定。6试验方法
长度和宽度尺寸偏差的测定
用符合GB/T9056钢直尺或钢卷尺，分别从长宽边的中间部位，测量两平行边的距离。测得的结果与公称尺寸的差值即为尺寸偏差。6.2对角线差的测定
用钢卷尺测量玻璃板的两条对角线，取其差的绝对值
6.3厚度偏差的测定
用符合GB/T1217规定的精度为0.01mm且圆盘直径不低于20mm的公法线千分尺在玻璃板四边中点测量。取其最大偏差值。
外观质量的测定
图案不清、气泡、杂物、划伤、线条、裂纹、压痕、皱纹等缺陷的测定
将玻璃板垂直放置在支架上，在其后面相距0.6m是一无反光灰色屏幕。玻璃板与屏幕间用若于盏40W日光灯照亮，日光灯发出的光线不能与玻璃板垂直，见图1。观察者在距玻璃板0.6m左右处垂直观察。缺陷尺寸的大小以能看清楚的最大边缘为遮光板
日光灯
样品支架
外观检验装置示意图
11—10 4
限，采用符合GB/T9056精度为1mm的钢直尺和放大10倍或10倍以上精度不低于0.1ritr 的读数显微镜测量。
6.4.2断面缺陷的测定
用符合GB/T9056的钢直尺测量。凹凸时测量边部凹进或凸出最大部位与板边之间的距离：爆边时测量边部凹进最大部位与板边之间的距离；缺角时测量原角等分线的长度，如图2所示。广西进
图2断面缺陷的测定示意图
（a）凹凸；（b）爆边；（c）缺角6.4.3
弯曲度测定
将玻璃垂直放置，不施加外力，沿玻璃非压花面放置1000mm长的直尺，用符合JB/T7979的塞尺测量钢直尺边与玻璃板之间的最大间隙。玻璃弓形弯曲时，测量对应弦长的弦高；波形时，测量对应两波峰间的波谷深度，按式（1）计算弯曲度：X100
弯曲度，%；
弦高或波谷深度，mm;

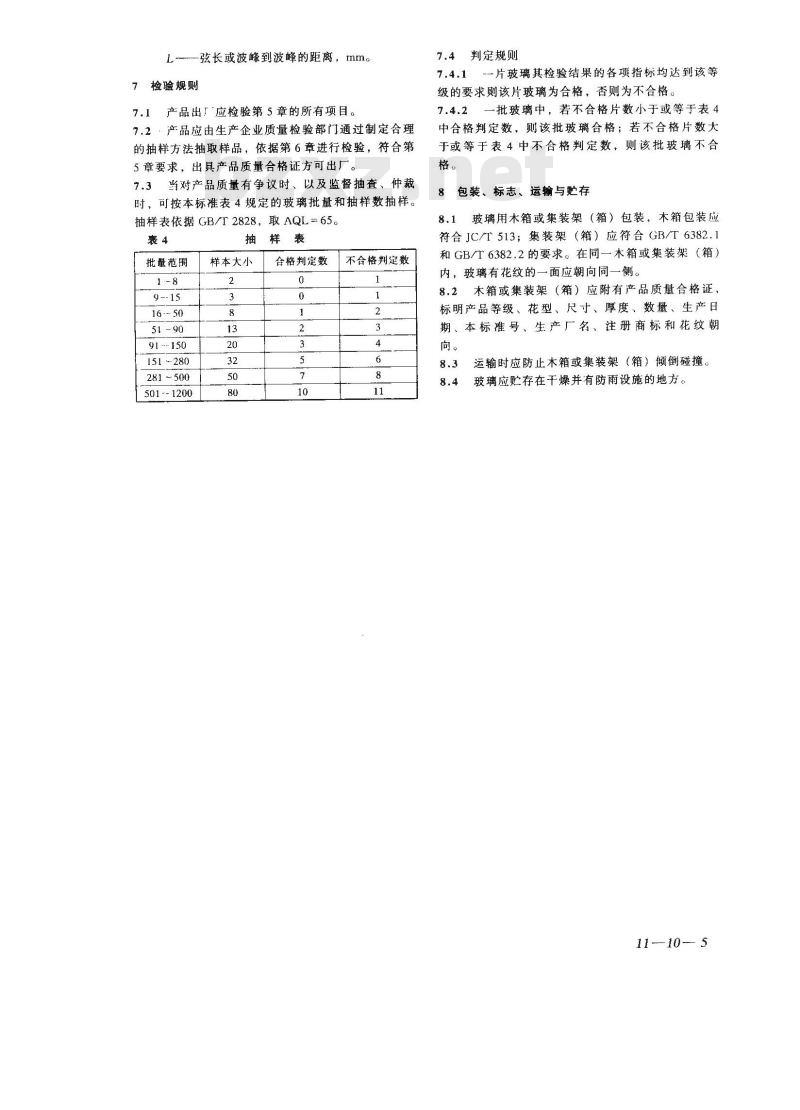

L--弦长或波蜂到波峰的距离，mm。7检验规则
1产品出厂应检验第5章的所有项目。7.1
7.2·产品应由生产企业质量检验部门通过制定合理的抽样方法抽取样品，依据第6章进行检验，符合第5章要求，出具产品质量合格证方可出厂。7.3当对产品质量有争议时、以及监督抽查、仲裁时，可按本标准表4规定的玻璃批量和抽样数抽样。抽样表依据GB/T2828，取AQL=65。表4
批量范围
51 - 90
91--150
151-280
281-500
5011200
抽样表
样本大小
合格判定数
不合格判定数
7.4判定规则
7.4.1--片玻璃其检验结果的各项指标均达到该等级的要求则该片玻璃为合格，否则为不合格，7.4.2一批玻璃中，若不合格片数小于或等于表4中合格判定数，则该批玻璃合格；若不合格片数大于或等于表4中不合格判定数，则该批玻璃不合格。
包装、标志、运输与贬存
8.1玻璃用木箱或集装架（箱）包装，木箱包装应符合JC/T513；集装架（箱）应符合GB/T6382.1和GB/T6382.2的要求。在同一木箱或集装架（箱）内，玻璃有花纹的一面应朝向同一侧。8.2木箱或集装架（箱）应附有产品质量合格证，标明产品等级、花型、尺寸、厚度、数量、生产日期、本标准号、生产厂名、注册商标利花纹朝向。
运输时应防止木箱或集装架（箱）倾倒碰撞。8.4玻璃应贮存在干燥并有防雨设施的地方。11-10---5
