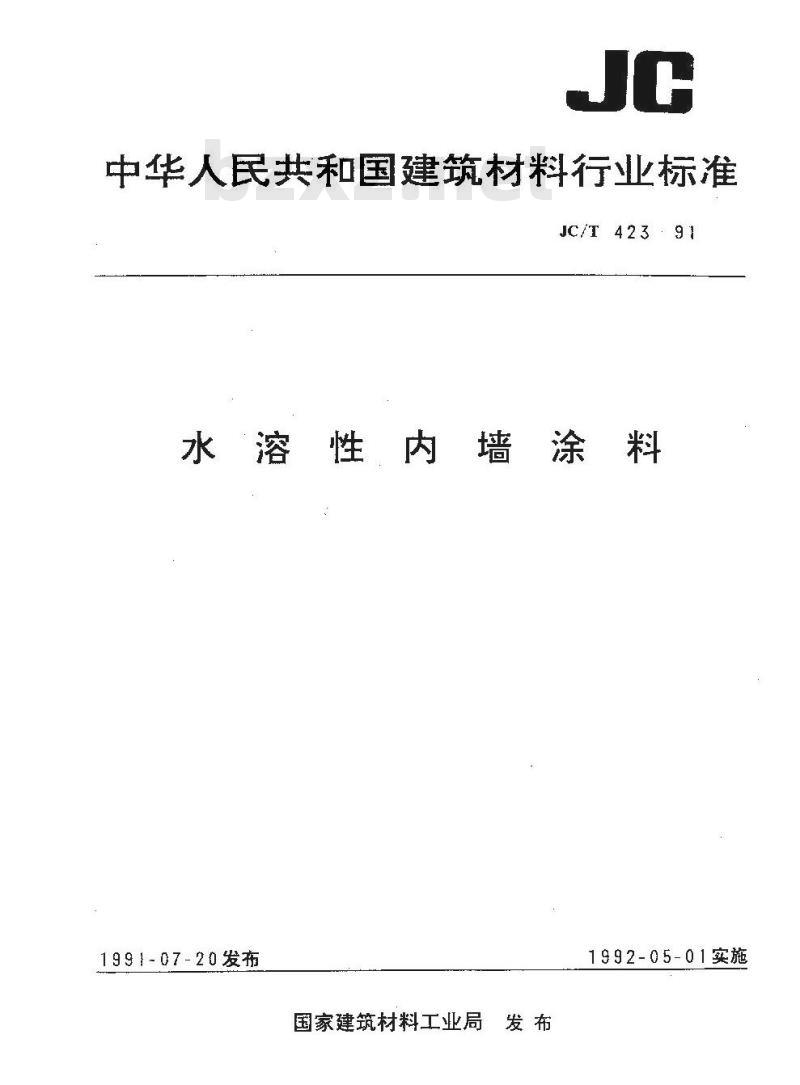

【建筑材料行业标准(JC)】 水溶性内墙涂料

中华人民共和国建筑材料行业标准JC/T423·91
水溶性内墙涂料
1991-07-20发布
国家建筑材料工业局发布
1992-05-01实施
中华人民共和国建筑材料行业标准水溶性内墙涂料
1主题内容与适用范围
JC/T 423—91
本标准规定了水溶性内涂料的技术要求和试验方法。本标作循印于以水游性化个物为基料，加入一定黏的旗料、颜料和助剂经过研嗮、分散后而成的水溶性内墙涂料，这种涂料-·般用于建筑物内瑙装饰。2
引用标准
GB1723
GB1726
GB1766
GB5950
涂料粘度测定法
涂料遮盖力测定法
漆膜耐候性评级方法
涂料产品的取样
建筑材料与非金展码产品白度试验方法通则建筑涂料涂层试板的制备
GB9152
GB9266建筑涂料涂层耐洗刷性的测定3产品分类
」类：时于徐刷浴、厨房内墙，\类：用涂制建筑物内的一般墙面。4技术要求
产品应符合表「所列技术要求。序号
作能项目
容器呷状态
细度，um
遮藍力·/m
白度”，%
涂膜外观
附荐力，%
耐水性
耐下擦性、级
耐洗制性·次
找术要求
注：1)GB 1723 中除-4粘度计的测定结果的单位为\s\。2）自度规以造妞\白色涂料。
国家建筑材料工业局1991·07-20批准无结块、沉旋和累凝
平整.色泽均勺
尤脱落、起泄和皱皮
1992-05-01实施
5试验方法
5.1试验紊件
JC/T 423--91
5.1.1试验室温度为23士2C，相对显度为(505)%。5.1.2试验前涂料应按5.l.」规定放置24h。5.2试板数量和器具
5.2.1试板数量
表1中的第6、7、8.9、10项性能项目，其试板数最和规格应符合表2的规定。轰2
性能项目
.酵水性
附替力
徐膜外观及耐F性
耐洗刷性
电热效风下燥箱：能保持50±2C的温度。天为0.02。
粘度.符合GB1723涂-4粘度计的规定。烧杯，两只，容分别为150mL，1000mL。温度11：温度范期0~100（.分度为1C。制暗箱：符合GB1726的规定。
黑E格玻璃板：符合GB1726的规定。软E刚：宽度25~50mm。
刮板细度计：0~150um和0~100um两种。乙醇：化学纯。
白度仪：技术参数应符合GB5950的规定。涂料耐洗刷测定仪：技术参数应符合GB9266的规定。的尺：分度mm，长度为100150mm，放大镜：放大倍数为4倍。
注射针筒：2、5.10 mL。
恒温水惜，共贝计视具体情况而定。取样器：行合GB3186的规定。
5.3试板制备
按GB9152的规定（体积法）制备试板。规格.mm
150X70
430X170
涂料应按5.1.2规定处理后，用注射针简按5.2.1规定制备试板，共需涂刷两道，其涂制时间间隔以涂膜表干为准。
涂料用量分别为：第一道1.2mL/dm2第二道0.8mL/dm。试板制备后，在5.1.1规定的条件下养t72±2 h。
5.4睿器中状态的检查
将装有涂料的原包装容器打开，充分境拌，使涂料沉淀物与土部清液混合成·体。立即观案并记录2
是否仍有沉淀、结块、累凝现象。5.5粘度的测定
JC/T 423--91
5.5.1谢定步骤
测定前，用纱布蘸乙醇将粘度计内部擦拭干净，在空气巾下燥或冷风吹十。调整水平螺丝，使粘度让处于水平位暨，在粘度计漏嘴下面放置150mL的烧杯，粘度比流出孔离烧杯口100mm左右。用手指堵任流1孔，将试样例满粘度计，用玻璃板将气泡和多余的试样刮入凹槽.然后松开于指，使试样流出。同时按动秒表，当靠近流出孔的流丝中断时，停止秒表，记录流出时间，精确到1s，测定时试样温度为23十2C.
5.5.2结果表示
试验结果取两次测定的平均值，精确到整数位，报告此平均值。两次测定值之差不应人十平均慎的3%。
'5.6细度的测定
5.6.1测定步骤
测试前，用纱布蘭乙醇把刮板细度计洗净擦干，将搅拌均匀的试样滴入刮板细度计沟槽最涤部这，以能充满沟槽面略有多余为宜。以双手持刮刀，横置在磨光平板上端.使刮刀与光平板表面垂改接在3%内，将刮刀由沟槽深的部位向浅的部位拉过，使试样充满沟槽而平板土不留余料。刮刀拉过活，立即使视线与沟增平面成15°~30°角，对光观察沟槽中颗粒均匀显露处，取两条刻度线之间约3mm的条带内粒子数为5～10粒处的上限位置为细度读数。5.6.2结果表示
平行试验三次，试验结果取两次相近读数的算术平均值，精确到整数位。报告此平均值。两次读数的误差不应大于仪器的最小分履镇。5.7遮盖力的测定
5.7.1测定步骤
在天平上称出盛有试样的杯子和软毛剧的总重量，将试样刷在符合GB1726规定的黑自格玻璃板1：，涂刷时应快速均匀，防止将试样刷在玻璃板的边缘上，然后把涂刷后的玻璃板在50士2C的电热鼓风箱内放置0.5h。干燥后再把玻璃板放置于木制暗箱内，离磨砂玻璃片10～20cm.玻璃板和水平面倾斜30°～45°，在2支15W日光灯灯光下观察，以涂层完全遮盖黑白格为准。5. 7. 2结果计算
盖力按武(1)计算：
式中：x—涂料遮盖力/m；
W/ - W2 × 10° = 50(W - W2)r=
W，-未涂前盛有试样的杯子和嗣子的总重量，8:F2—--涂刷后剩余的盛有试样的杯子和刷子的总重景，g：(1
Ss--黑白格玻璃板涂刷的面积,200cm。平行试验函次.结果取其算术平均值，精确到整数位，报告此平均值。两次结果之差不应大于均值的5%。
5.8白度的测定
按GB5950的规定（可直接来用5.7条的试板）测定白度，取两块试板白度的算术平均值。5.9涂膜外观的检查
按.5.3条规定制备试板后，亩测并记录每块试板的涂膜是否平整，色泽是否均封。5. 10附著力的测定
5.10.1测定步骤
JC/T 423--91

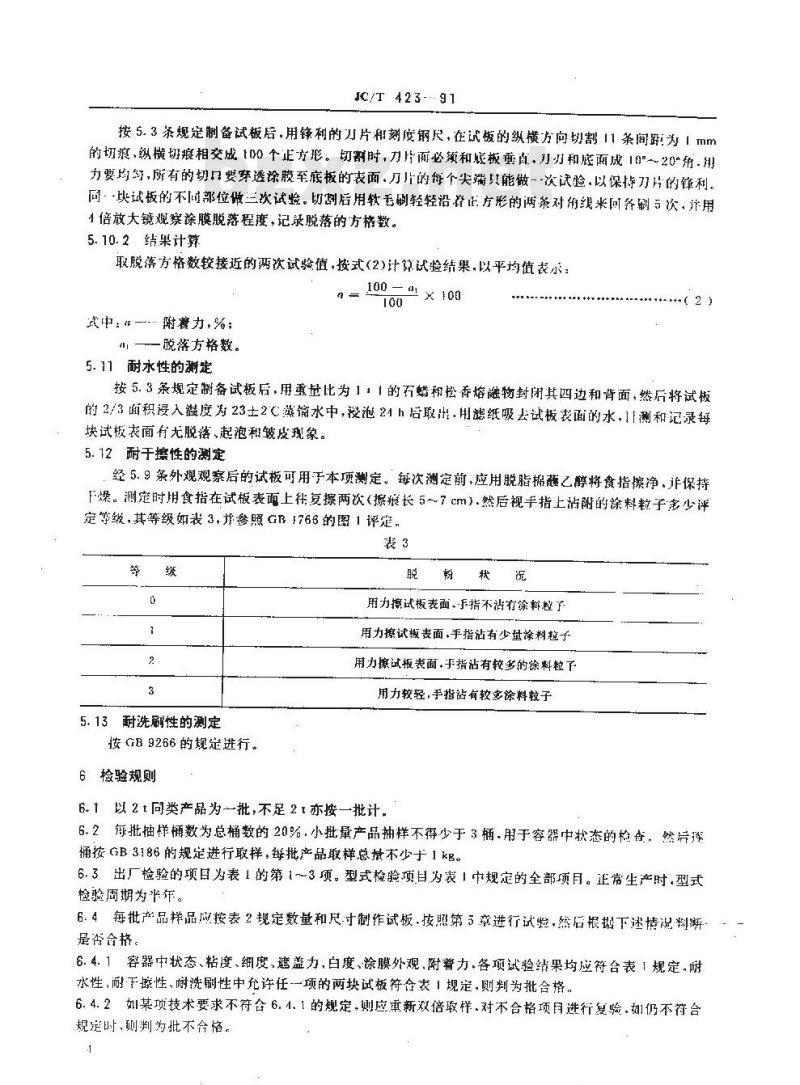

按5.3条规定制备试板后，用利的片和刻度钢尺，在试板的纵横方向切割11条闻断为1mm的切痕，纵横切衰相交成1D0个正方形。切割时，力片面必赖和底板重垂直，刀刃和底面成10～20角用力要均，所有的切只要穿透涂膜至底板的表面.刀片的每个尖端以能做一次试验·以保持刀片的锋利。同·块试板的不间部位做兰次试验。切到后用软毛翻轻轻沿脊正方形的两条对角线米回务制5次，并用1倍放大镜观察涂膜脱落程度，记录脱落的方格数。5.10.2结果计算
取脱落方格数较接近的两次试验值，按式(2)计算试验结果.以平均值表示：100-×100
式中·在—…附力，%；
\一脱落方格数。
5. 71耐水性的谢定
按5.3条规定制备试板后，用重基比为111的石蜡和松香熔融物封闭其四边和肯面，然后将试板的2/3面积漫人温度为23士2C燕愉水中，没池21h后取出.用滤纸吸去试板表面的水，11测和记录每块试板表面有尤脱落、起泡秘皱皮现象。5. 12耐于擦性的测定
经5.9条外观观察后的试板可用于本项测定。每次测定前，应用脱脂棉醛乙醇将食指擦净，并保持F燥。测定时用食指在试板表面上往复擦两次（擦痕长5～7cm）.然后视手指上活附的涂料粒子多少评定等级，其等级如表3，并参照GB1766的图1评定。裴3
5.13耐洗刷性的测定
按GB9266的规定进行。
6检验规则
用力擦试板表面、于指不沾有涂料粒了用力擦试板麦面，手指沾有少量涂料粒子用力擦试板表面.于指沾有较多的涂料粒了用力较轻，手指沾有较多涂料粒子6.1以2t同类产品为一批，不足2亦按一批计，6.2每批抽样桶数为总桶数的20%.小批量产品抽样不得少于3桶用于容器中状态的检奇，然后漆拥按GB3186的规定进行取样，每批产品取样总册不少于1kB。6.3出厂检验的项目为表1的第1～3项。型式检验项目为表1中规定的全部项目。正常生产时.型式检验周期为半年。
6.4每批产品样品应按表2规定数量和尺寸制作试板，接照第5章进行试验，然后根拍下速情说判断是否合格。
6.4.1容器中状态、粘度、细度、遮盖力，白度、涂膜外观、附着力.各项试验结果均应符台表1规定，耐水性，耐于嫁性，洗刷性中允许任一项的两块试板符合表1规定.则判为批合格，6.4.2如某项技术要求不符合6.4.1的规定，则应重新双倍取样.对不合格项目进行复验，如仍不符合规定时，则判为批不合格。
7标志、包装、运输与贮存
JC/T423—91
7.1 标志
产品容器外应标明产品名称、顾色、重量、生产厂名称、生产川期-些存期.并贴信该批产品的合钮证。
7.2包装
产品应采用大塑料桶或内装塑料袋的铁筛包装。生应随包装件向用户单位提供施工说明书，片内窄包括质最指标、施工操作要求、法意非项等。7.3运输
运输时应防止磁憧和噪晒等。
7. 4贮存
本产品应室内存放，不得日晒南淋，贮存湿度不得低于5C。产品自生产之Ⅱ起在常温下存放期为六个月。
附加说明：
本标准由1啡家建筑材料工北局标准化研究限提山本标准出江苏雀建筑材料工业研究所和上净市建筑科学征究所员员起卓。本标准主要起靠人罗爱珍、雷爱国周曼华，本标准自实施之日起，原建筑材料工业调能标准JC361-853聚乙烯醇水玻璃内墙涂料作暖，（京）新登字023号bZxz.net
中华大民共和国建筑材料
行业标准
水溶性内墙涂料
JG/F423H1
中国标准出版社出版
(北京复外三果河)
中国标准出版社北京印「的别
新华书店北京发行所发行各地新华书店经售版权专有不得翻印
开880×1230
守数9000
[992年3月第一版
1952年以小第-次印刷
数1-35
书号：155066·2-8070
定价0.50元
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
