【建筑材料行业标准(JC)】 平板玻璃平整度试验方法

五、建筑装饰材料

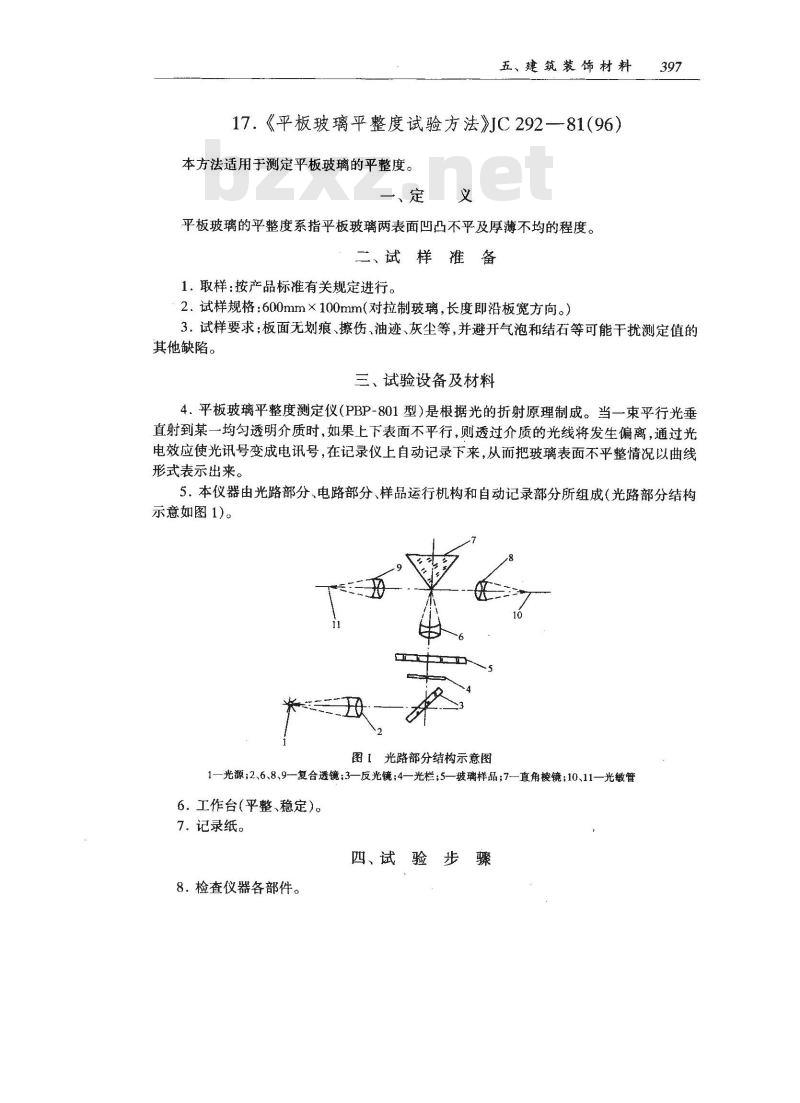

17.《平板玻璃平整度试验方法》JC292—81(96)本方法适用于测定平板玻璃的平整度。一、定　义　
平板玻璃的平整度系指平板玻璃两表面凹凸不平及厚薄不均的程度。二试样准备
1．取样：按产品标准有关规定进行。2.试样规格：600mm×100mm（对拉制玻璃，长度即沿板宽方向。）397
3．试样要求：板面无划痕、擦伤、油迹、灰尘等，并避开气泡和结石等可能干扰测定值的其他缺陷。
三、试验设备及材料
4.平板玻璃平整度测定仪(PBP-801型）是根据光的折射原理制成。当一束平行光垂直射到某一均匀透明介质时，如果上下表面不平行，则透过介质的光线将发生偏离，通过光电效应使光讯号变成电讯号，在记录仪上自动记录下来，从而把玻璃表面不平整情况以曲线形式表示出来。
5．本仪器由光路部分、电路部分、样品运行机构和自动记录部分所组成（光路部分结构示意如图1)。
图【光路部分结构示意图
1—光源;2、6、8、9—复合透镜；3—反光镜；4—光栏;5—玻璃样品；7-直角梭镜；10、11—光敏管6.工作台(平整、稳定)。
7．记录纸。Www.bzxZ.net
四、试验步
8．检查仪器各部件。

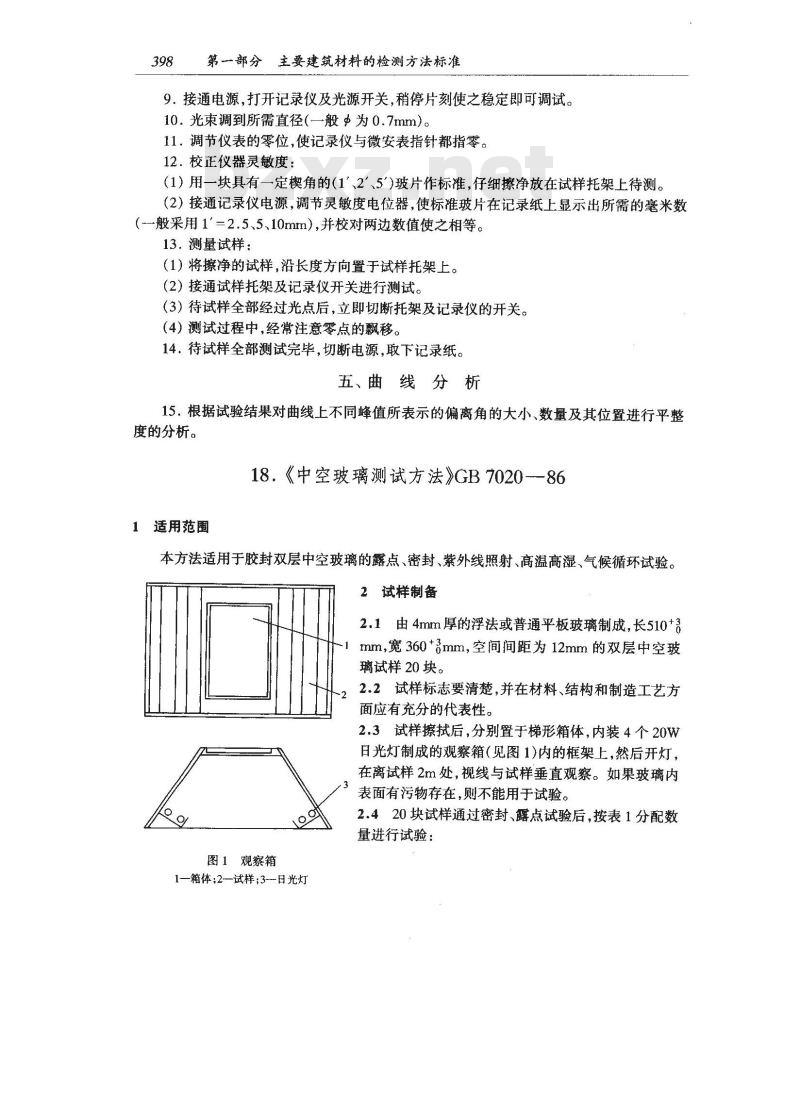

第一部分主要建筑材料的检测方法标准9．接通电源，打开记录仪及光源开关，稍停片刻使之稳定即可调试。10.光束调到所需直径（一般Φ为0.7mm)。11.调节仪表的零位，使记录仪与微安表指针都指零。12.校正仪器灵敏度：
（1）用一块具有一定楔角的（1'2'、5')玻片作标准，仔细擦净放在试样托架上待测。（2）接通记录仪电源，调节灵敏度电位器，使标准玻片在记录纸上显示出所需的毫米数（一般采用1=2.5、5、10mm），并校对两边数值使之相等。13.测量试样：
（1）将擦净的试样，沿长度方向置于试样托架上。（2）接通试样托架及记录仪开关进行测试。（3）待试样全部经过光点后，立即切断托架及记录仪的开关。（4）测试过程中，经常注意零点的飘移。14．待试样全部测试完毕，切断电源，取下记录纸。五、曲线分析
15.根据试验结果对曲线上不同峰值所表示的偏离角的大小、数量及其位置进行平整度的分析。
18.《中空玻璃测试方法》GB7020-861适用范围
本方法适用于胶封双层中空玻璃的露点、密封、紫外线照射、高温高湿、气候循环试验。2试样制备
2.1由4mm厚的浮法或普通平板玻璃制成，长510+1mm,宽360mm，空间间距为12mm的双层中空玻璃试样20块。
2.2试样标志要清楚，并在材料、结构和制造工艺方面应有充分的代表性。
2.3试样擦拭后，分别置于梯形箱体，内装4个20W日光灯制成的观察箱（见图1)内的框架上，然后开灯，在离试样2m处，视线与试样垂直观察。如果玻璃内表面有污物存在，则不能用于试验。2.420块试样通过密封、露点试验后，按表1分配数量进行试验：
图1观察箱
1—箱体；2试样;3-日光灯
