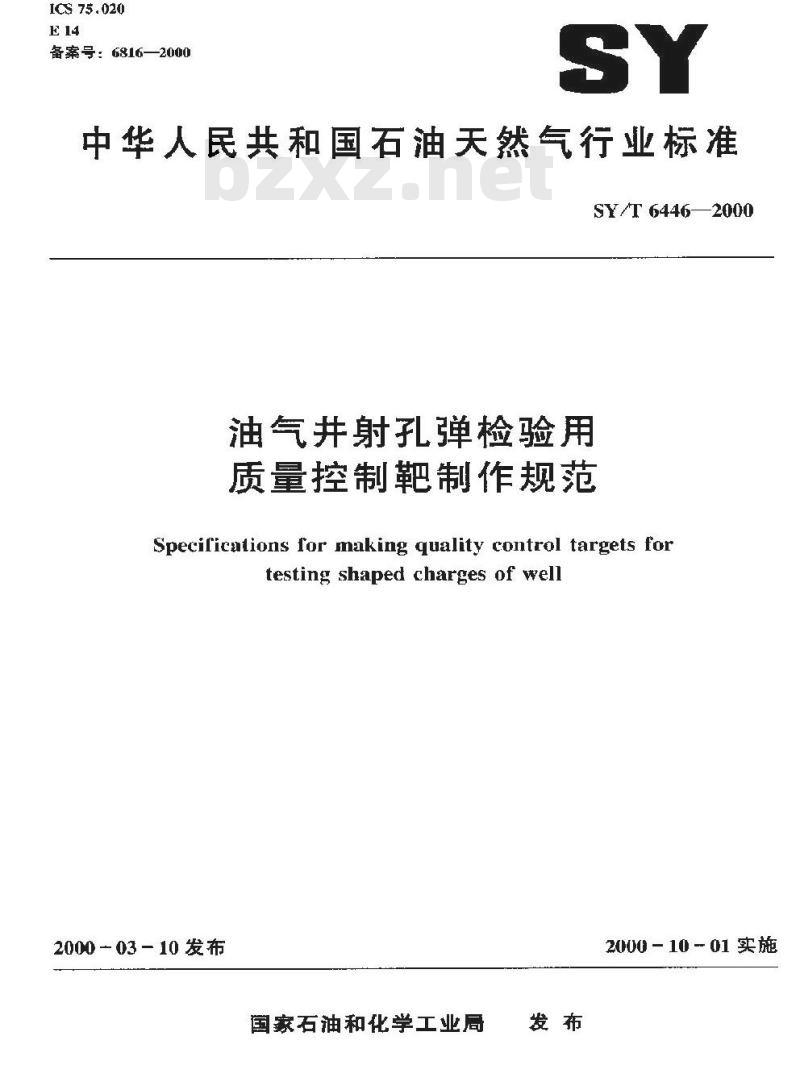

【石油天然气行业标准(SY)】 油气井射孔弹检验用质量控制靶制作规范

ICS 75.020
备案号：6816—2000
中华人民共和国石油天然气行业标准SY/T 64462000
油气井射孔弹检验用
质量控制靶制作规范
Specificalions for making quality control targets fortesting shaped charges of well2000-03-10发布
国家石油和化学工业局
2000-10-01实施
SY/T 6446-2000

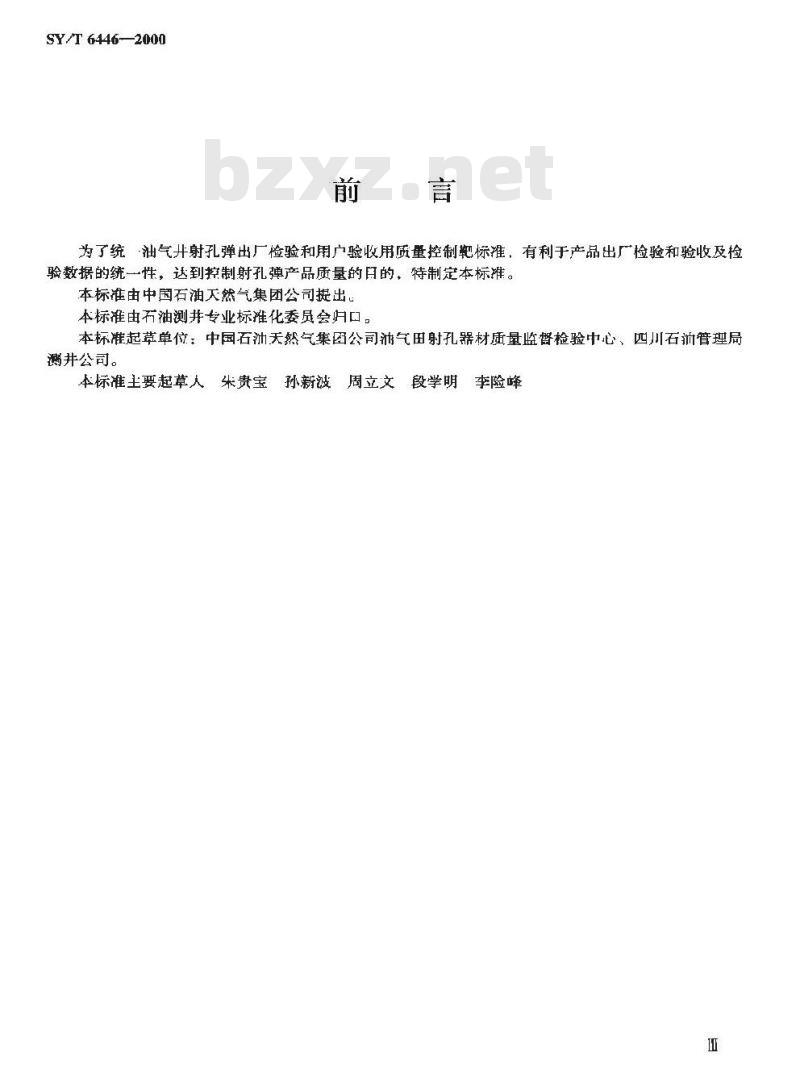

为了统油气升射孔弹出厂检验和用户验收用质量控制靶标准，有利于产品出厂检验和验收及检验数据的统一性，达到控制射孔弹产品质量的自的，特制定本标准。本标准由中国石油天然气集团公司提出本标准由油测井专业标推化委员会归口。本标准起草单位：中国石洲天然气集图公司油气田射孔器材质量监督检验中心、四川石疝管理局谢井公司。
本标准主要起草人朱贵宝孙新波周立文段学明李险峰1范围

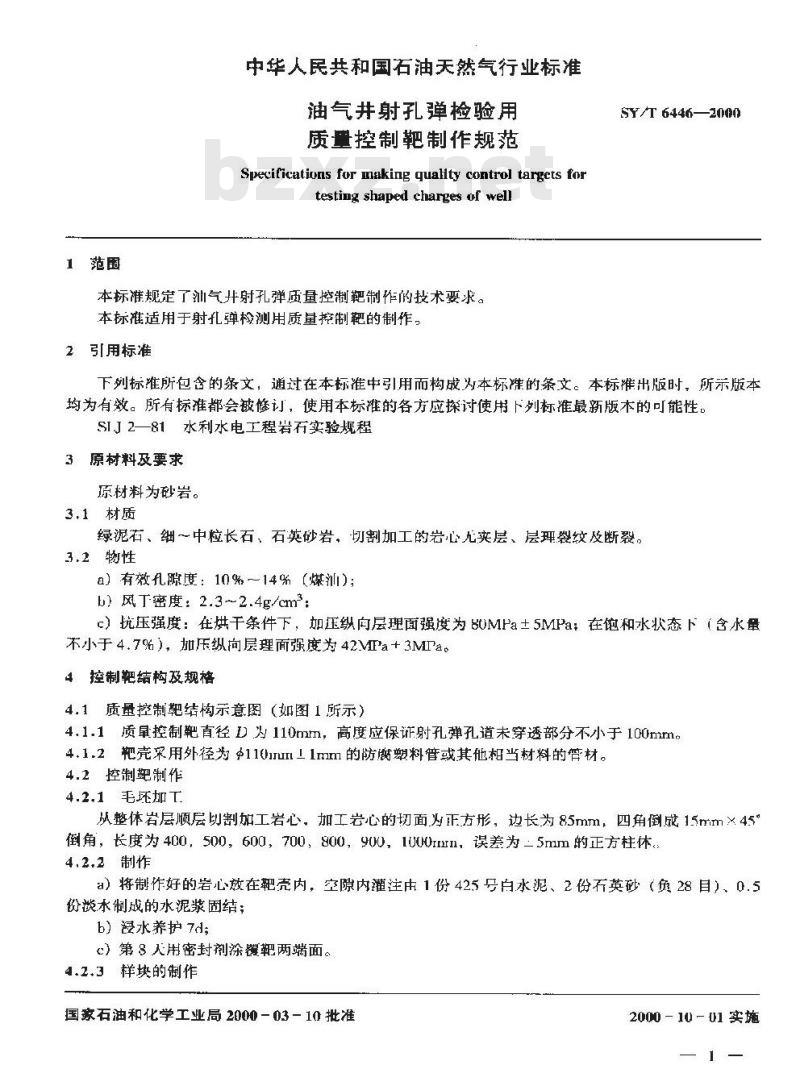

中华人民共和国石油天然气行业标准油气井射孔弹检验用
质严控制靶制作规范
Specitications for mking quality control targcts fortesting shaped charges of well本标准规定了汕气升射孔弹质量控制靶制作的技术要求。本标准适用于射孔弹检测用质量控制靶的制作。2 引用标准
SY/T 6446-2000
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下划标准最新版木的可能性。SIJ 2—81 水利水电工程岩石实验规程3原材料及要求免费标准bzxz.net
原材料为砂岩。
3.1材质
绿泥石、细一中粒长石、石英砂岩，切割加工的岩心夹层、层理裂纹及断裂。3.2物性
a】有效孔隙度：10%14%【煤洲)；b) 风T密度：2.3～2.4g/cm:
c）抗压强度：在烘干条件下，加压纵向层理面强度为BOMFa土5MPa：在饱和水状态下（含水量不小于4.7%），加压纵向层理面强度为42MIPa+3MPa4控制靶结构及规格
4.1质量控制靶结构示意图（如图1所示）4.1.1质罩控制靶直径D为110mm，高度应保证射孔弹孔道未穿透部分不小于100mm4.1.2靶壳采用外径为1101iu11mm的防脑塑料管或其他相当材料的管材。4.2控制靶制作
4.2.1 毛坏加 T
从整体岩层顺层切割加工岩心，加工岩心的切面为正方形，边长为85mm，四角倒成15mm×45倒角，长度为400，500，600，700，800，900，1000mm，误差为=5mm的正方柱休。4.2.2制作
a）将制作好的岩心放在靶壳内，空隙内灌注由1份425号白水泥、2份石英础（负28目）、0.5份谈水制成的水泥浆固结；
b）浸水养护 7d;
c）第8天用密封剂涂覆靶两端面。4.2.3样块的制作
国家石油和化学工业局2000－03－10批准2000 - 10 -01 实施
SYrT 64462000
单位：

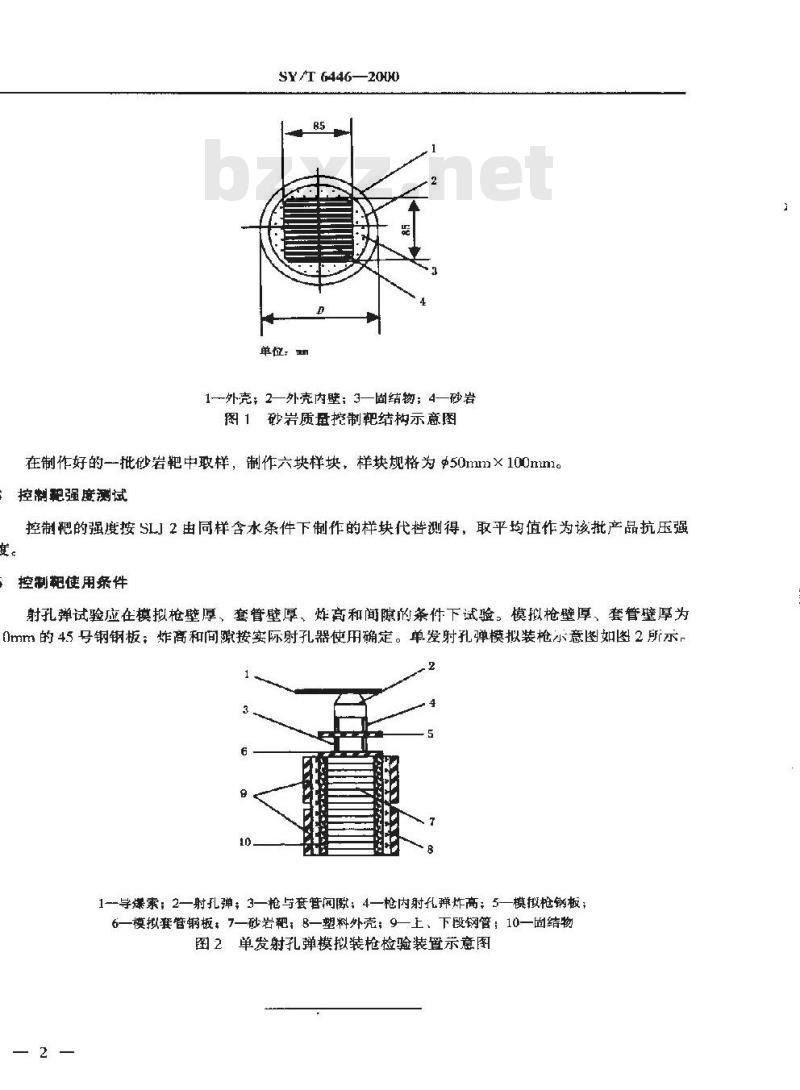

1—外壳；2—外壳内壁；3—固结物；4—砂岩图1砂岩质量挖制靶结构示意图
在制作好的一批砂岩靶中取样，制作六块样块，样块规格为50mm×100mm。控制靶强度测试
控制靶的强度按SLI2由同样含水条件下制作的样块代替测得，取平均值作为该批产品抗压强。
控制靶使用条件
射孔弹试验应在模拟枪壁厚、套管壁厚、炸高和间隙的条件下试验。模拟枪壁厚、套管壁厚为0mm的45号钢钢板；炸高和间隙按实际射孔器使用确定。单发射孔弹模拟装枪小意图如图2所示,10
1-导爆索；2—射孔弹；3—枪与套管阀隙；4—枪内射孔辨炸高：5—模拟枪钢板；6—模拟套管钢板，7—砂岩靶：8—塑料外壳；9—上、下段钢管：10一固结物图2单发射孔弹模拟装枪检验装置示意图2
