【石油天然气行业标准(SY)】 重力仪使用与维护

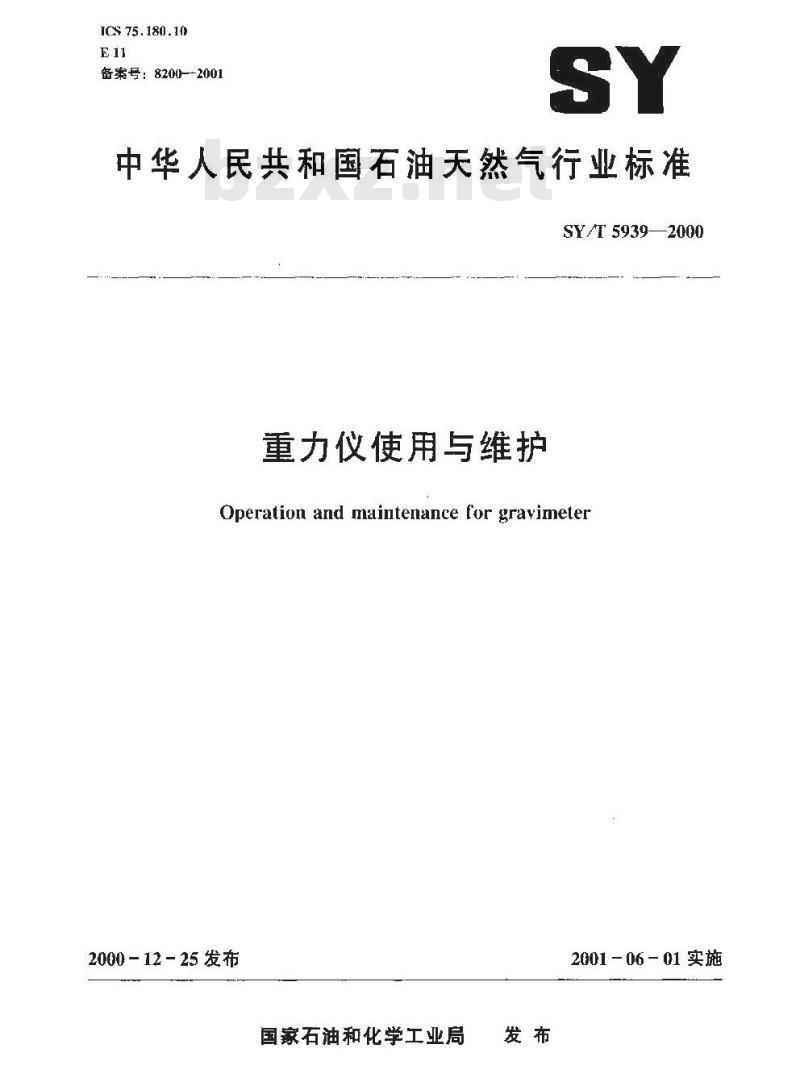

ICS 75. 180.10
备案号：8200—-2001
中华人民共和国石油天然气行业标准SY/T 5939—2000
重力仪使用与维护
Operation and maintenance for ravimeter2000-12-25发布
国家石油和化学工业局
2001-06-01实施

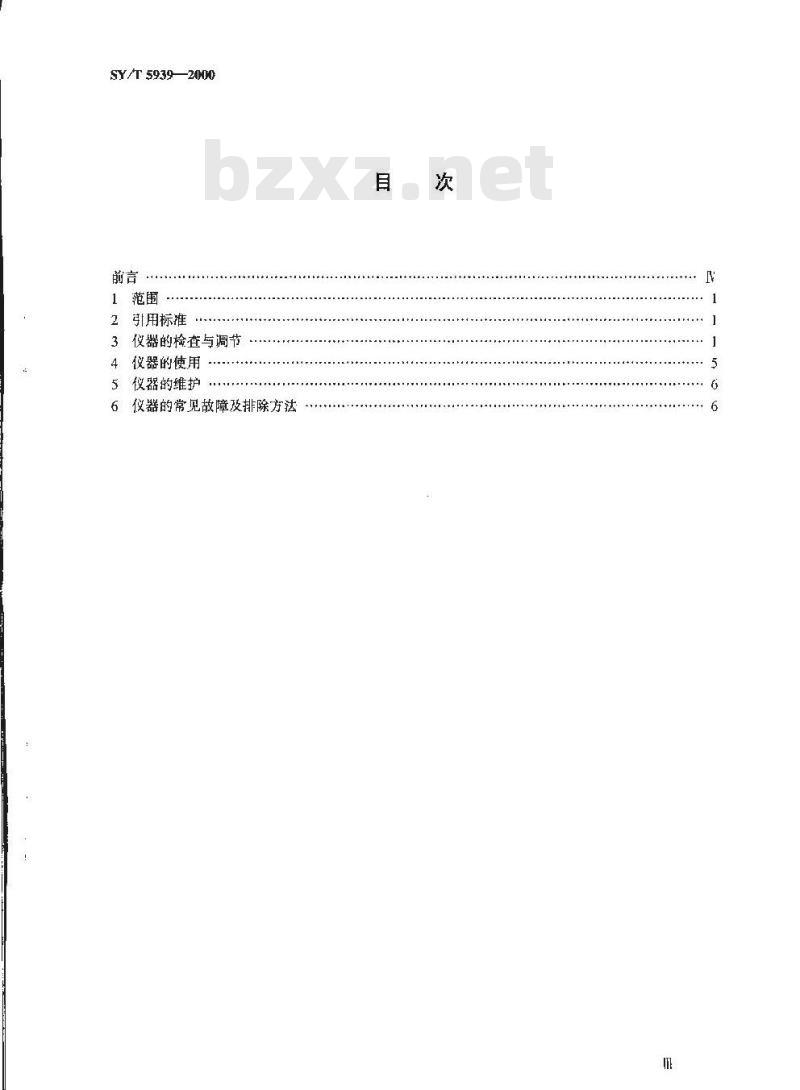

SY/T 5939—2000
2引用标推
3仪器的检查与调节
4仪器的使用
仪器的维护
仪器的常见故障及排除方法
SY/T5939—2000

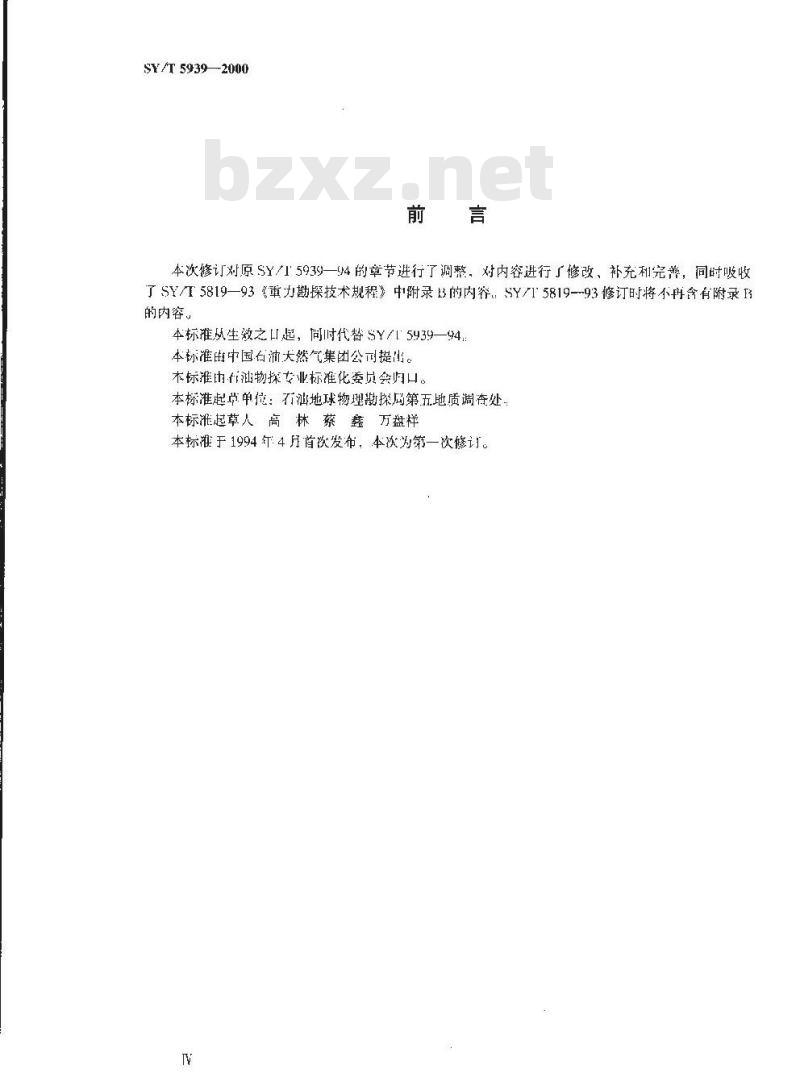

本次修订对原SY/15939一94的章节进行了调整，对内容进行了修改，补充利完普，同时吸收了SY/T5819-93《重力勘探技术规程》中附录上的内容：SY/15819--93修订时将不再含有附录F的内容。
本标推从生效之Ⅱ起，尚时代替SY5939—94.本标准佳中国石大然气集团公司提山。本标准由作汕物探专业标准化委员会归。本标准起草单位：石汕地球物理勘探局第五地质调查处，本标准起草人高林蔡鑫万盘祥
本标准于1994年：4月首次发布：本次为第一次修订。TV

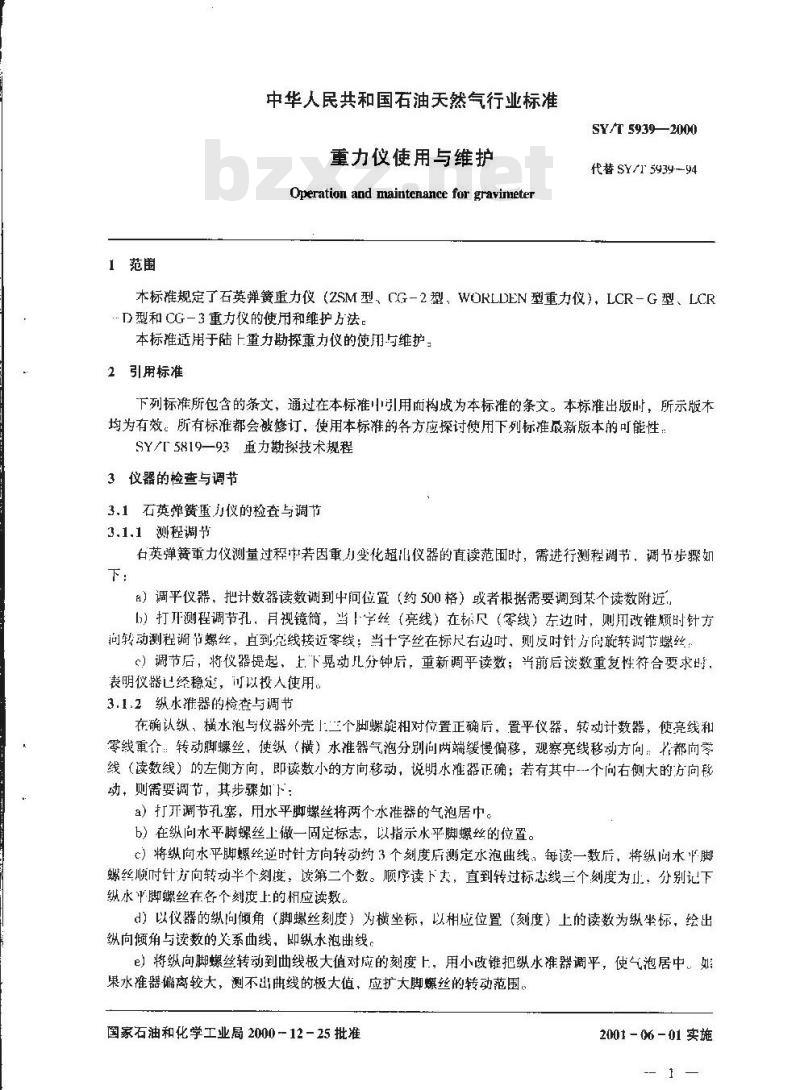

中华人民共和国石油天然气行业标准重力仪使用与维护
Operation and maintenance for gravineterSY/T 59392000
代替SY/T5939-94
本标推规定了石英弹簧重力仪（ZSM型、CG一2型、WORLLDEN型重力仪），LCR-G型、LCRD型和CG一3重力仪的使用和维护方法。本标适用于陆上重力勘探重力仪的使用与维护。2引用标准
下列标准所包含的条文，通过在本标准中用而构成为本标准的条文。本标准出版时，所示版木均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性：SY/T5819—93重力勘探技术规程3仪器的检查与调节
3.1石英簧重力仪的捡查与调节
3.1.1测程调节
石英弹簧重力仪测量过程若因重，力变化超山仪器的直读范围时，需进行测程调节，调节步骤如下：
a）调平仪器，把计数器读数调到中问位置（约500格）或者根据需要调到某个读数附近，1）打开测程调节孔，月视镜筒，当【字丝（亮线）在标尺（零线）左边时，则用改锥颇时针方向转动测程调节螺丝，直到完线接近零线：当十字丝在标尺右边时、则反时针方向放转谢节螺丝：）调节后，将仪器提起，上下晃动儿分钟后，重新调平读数；当前后读数重复性符合要求时，表明仪器己经稳定，可以役人使用。3.1.2纵水准器的检查与调节
在确认纵、横水泡与仪器外壳1：三个脚螺旋相对位置正确后，置平仪器，转动计数器，使亮线和零线重合：转动脚螺丝，使纵（横）水器气泡分别向两端缓慢偏移，观察亮线移动方向：都向零线（读数线）的左侧方向，即读数小的方向移动，说明水准器正确；若有其中个向右侧大的方向彩动，则需要调节，其步骤如下：a）打开调节孔塞，用水平脚螺丝将两个水准器的气泡居巾。b）在纵向水平脚螺丝上做一固定标志，以指示水平脚螺丝的位置。c）将纵向水平脚螺丝逆时针方向转动约3个刻度底测定水泡曲线。每读一数后，将纵向水脚螺丝顺时针方向转动半个刻度，读第二个数。顺序读下太，直到转过标志线三个刻度为山，分别记下纵水脚螺丝在各个刻度上的相应读数d）以仪器的纵向倾角（脚螺丝刻度）为横坐标，以相应位置（刻度）上的读数为纵坐标，绘出纵向倾角与读数的关系曲线，即纵水泡曲线。e）将纵向脚螺丝转动到曲线极大值对应的刻度上，用小改锥把纵水准器调平，使气泡居中。如果水准器偏离较大，测不出曲线的极大值，应扩大脚螺丝的转动范围。国家石油和化学工业局2000－12-25批准2001-(6 -01 实施
SY/T5939—2000
f）在调节纵水平脚螺丝时，横水准器的气泡应始终保持居中。3.1.3横水准器的检查与调节
任选一个横向水平脚螺丝来测定横水泡曲线（选定后，在调节过程中不许动另一个横向水平脚螺丝；并且在测曲线过程中，始终保持纵水准器水泡居中)，步骤执行3.1.2。3.1.4亮线灵敏度的检查与调节
调平仪器，转动计数器，使亮线和零线重合后读数。然后将亮线移动到刻度“1”线时读数(ZSM型、CG-2型重力仪读数差应在16~20格，WORLDEN型重力仪读数差应在20～50格范围内），超出范围应进行调节。
提高灵敏度实施以下步骤：
a）调平仪器，使亮线与零线重合。将目镜座顺时针方向转动一个角度，这时亮线与零线交叉。左手握住目镜座使其不动，用右手反时针方向转动目镜筒，使零线与亮线平行，这时零线移至亮线的右边。
b）重新调节纵水准器，使新的零点位置与水平位置一致。c）测定亮线灵敏度，检查是否符合要求：否则重复a）～c）步骤，直到符合要求为止。降低灵敏度时转动方向与上述相反。3.2LCR-G型、LCR-D型重力仪的检查与调节3.2.1LCR-D型重力仪测程调节
LCR-D型重力仪测量过程中若重力变化超出仪器的直读范围时，需进行测程调节，调节步骤如下：
a）将仪器调平，把计数器读数调到中间位置（约1000格）或者根据需要调到某个读数附近b）打开测程调节孔，目视镜筒，当十字丝（亮线）在标尺（零线）左边时，则用螺丝刀顺时针方向转动测程调节螺丝，直到亮线接近零线，当十字丝在标尺右边时，则反时针方向旋转调节螺丝。c）调节后，将仪器锁摆，上下晃动儿分钟后，重新调平读数：当前后读数重复性符合要求时，表明仪器已经稳定，可以投入使用。3.2.2光学灵敏度的检查与调节
LCR-G型重力仪光学灵敏度应调至9~11目镜分划/计数轮1周；LCR-D型重力仪光学灵敏度应调至9~11目镜分划/计数轮10周。3.2.2.1检查方法
a）调平仪器，松摆，打开照明灯；b）用亮线切准读数线80，读取仪器读数Soc）将读数轮旋至S,=S。+0.5格处，读取亮线在目镜分划板上的格数81；d）再将读数轮倒旋一周至S2=S。-0.5格处，读取亮线的分划格数82;e）光学位移灵敏度用式（1）计算：9=（81-82)/(STS2)
式中：9—光学位移灵敏度；
Si，S2——分别为读数轮之读数；81，92——分别为目镜分划板之读数。3.2.2.2调节方法
a）通常纵水泡左移使灵敏度提高，若g<9，应降低仪器右端；若9>11，应升高仪器右端。般一次位移0.2格测定一次灵敏度9，直至g值调到911为止。b）调节水泡螺丝，使纵水准器居中。c）在上述过程中，移动纵水泡时，横水泡始终保持居中。2-
SY/T59392000
注：LCR型重力仪的读数单位以读数轮转动的周数为计数单位（格），其读数轮分100小格。LCR-G型仪器每转—周相当1000×10-8ms-2，LCR-D型仪器每转—周相当100×10-8m*s23.2.3电子灵敏度的检查与调节
3.2.3.1测定方法（采用电压表读数）a）将数字电压表显示为“0”附近时，读数取整到0.01格，此处设为So；b）将读数旋转到S,=So+0.05格处，读取电压表读数Vi;c）将读数旋转到Sz—So-0.05格处，读取电压表读数V2;d）重复b）步骤，得电压表读数V\1:e）电子灵敏度Q的计算见式（2）：Q
式中：Q——电子灵敏度，mV/（0.1格）；V，mV/（0.1格）（读数轮）
Vi，V1V2—分别为电压表读数，单位mV。3.2.3.2调节方法
用电压表调节步骤：
a）当滤波盒的衰减倍数为20倍时，Q值选用（10～20mV）／（0.1格）为宜。·(2
b）若Q值不在上述范围内，则需调节。将读数轮旋转到S=So±0.1格处，用小螺丝刀插入面板上的“Sens”探孔，旋转电位器调节螺丝（反时针灵敏度减小，反之增大），使电压表的读数在上述Q值范围内。
c）调节后，再按上述步骤检查一次Q值，直到符合要求。若使用检流计读数，其灵敏度的要求是检流计指针移动刻度的一大格，相当于读数轮变化0.1格，调节方法同电压表读数法。3.2.4读数线的检查与调节
3.2.4.1检查及调节方法之
a）置平仪器，松摆；
b）旋转读数轮，使亮线切准仪器读数线（或电压表置零）；c）用右侧脚螺旋使纵气泡左移0.5格，读取亮线在目镜分划板上的值，（或电压表读数V.)；d）用右侧螺旋使纵气泡右移1格，读取亮线在分划板上的值2（或电压表读数V2)；e）若8~82>80（或V~V2>V，则表明读数线正确：)若82（或VV），且>82（或>V）则所选的读数线偏大（882或VVz时则偏小）；
g）调节：旋转读数轮，使亮线以8为准，左移0.05格作为新的读数线（例：原读数线为2.2，现为2.15），以此为准重复b）d）步骤，直至找出正确的读数线。3.2.4.2检查及调节方法之二
a）置平仪器，松摆；
b）转动读数轮使亮线切准仪器所给的读数线，得读数So；c）旋转右侧螺丝，使纵气泡左移0.5格，用亮线切准读数线，得读数S1d）相反方向旋转右侧脚螺丝，使纵气泡右移1格，用亮线切准读数线，得读数S2；e）若读数线准确（纵气泡位置正确），则S1-Sa=S2-90，或其小值与大值之比应大于2/3；否则，应调节纵气泡；
f）调节：将气泡往偏大方向调整，每次用右脚螺丝使纵气泡偏移0.2格，应使亮线向S，与S2（或，与82）之比值大的方向偏移，重复测定，直到符合要求为止，然后用螺丝刀将气泡居中即可。3
3.2.5横水谁器的检查与调节
3.2.5.1检查
a）置平仪器，松摆；
SY/T 5939—2000
b）转动读数轮，使亮线切推读数线，得读数S旋转左测后脚螺丝，使横气泡前后各移1格，保持纵气泡居中，使亮线对推读数线，分别得读数 S,和 S2;
d）若St-So=S2-So，或其小值与大值之比大于2/3，则横水泡位置正确，否则应调节，3.2.5.2调节
调节方法同3.2.4.2之f）款。
3.2.6电子读数零位和检流计零位检查与调节a）接上电压表（200mV档）并使亮线切准读数线；b）输出电压应在+0.1mV之间，检流计指针指在“0”附近；c）若超出上述限差，则调节“Zero\孔位，使检流计指针至“o”或使数字电压表显示为\\：d）当政变读数线时，应调节电子读数零位，使光学读数线与电子岑位一致。3.3CG-3型重力仪的检查与调节
3.3.1仪器的检查
每刁应捡查和调节温度补偿、零漂补偿、倾斜补偿各一-次；野外停测时问超过2h：垃检查温度补偿情况。
3.3.2仪器的调节
仪器加温48h届才能进行各种参数的调节。议器调节必须在硬实平整的地面上进行。3.3.2.1温度补偿调节
）仪器液品显示温度值超出（2.0-12.0℃）范闹时，应送行温度偏差调节；b）调节方法：卸下仪器细调盖板，泪螺丝刀调节温度补偿电位器，逆时舒旋转值增大，顺时凝转值减小，调至（2.0+2.0℃）范内，装好盖板。3.3.2.2零漂补偿调节
a）调节「温度补偿店，按链显示出X和Y轴倾斜值：b）调平-仪器：
）使X和1轴值均在！10rad-s之内：(l）仪器经过24h连续规测后，停止读数循坏：e）将记录数据传送到计算机进行运算，获得精确零漂值后，在初始化常数方式中设置新的零漂常数：
3.3.2.3倾斜补偿节（电子水准器倾斜补偿最佳状态足：仪器倾斜值应与最大输出确定的相对于水平位置的倾斜值一致，倾斜传感器的零位调节是通过电位器的调节来实现的。其调节方法为：a）顺时针靛转电位器25，逆时针转动\圈，将电位器置中间。b）按启动键，值显示在液晶上。e）调节脚螺丝，调至X=150rad's+10rad-s，Y-0-5rad*scd）待5min后，记下显示的值（Xr)，n）读数（R,)。
0）逆时针调节螺丝，调至X--50ad-s±10rad-s,g）调节后脚螺丝，使Y=0二5ral-x；待5min后，记下显示的实际值（X2）。h）读数（R）并记录，且用式（3）计算零位误差：4
SY/ 5939—2000
-×4.3×10
式中：X1，X2，X。分别为倾斜度，rnd-s:Rl，R2—分别为重力值，10~5in/s；4.3× 1n4—常数。
3.4仪器的标定与试验
仪器的标定工作是指格值标定、长基线格值比例因子标定和校验点的立；仪器的试验工作是指静态试验、动态试验等，具体内容见SY7T5819。4仪器的使用
4.1观测前的准备工作
4.1.1应在观测前24h使重力仪通电问温，作业时虑保持仪器恒温。观测前应提前30tmiml切断充围器电源、换接电池电源。
4.1.2电池电压不得低于11.5V，否则应及时更换也池：更换电应征当大测前30min进行，-锻不在测线进行的中途更换电池：中途必须更换电池时，应在更换后稳定3Umin再进行工作。4.1.3检查光学读数系统和水准器及仪器照明装置是否正常。4.1.4检查应携带的仪器底盘、记录本、铅笔等是否齐全。4,1,5静置的仪器观测前应站动5min以上，或置于汽车上行驶3min以上，4.2测站上的工作程序
4.2.1清理场地，靠近测点安置底盘及消除不安全因素。4.2.2将仪器小心提出仪器箱、轻置下底盘上，使横水准器和磁北方向平行，并使仪器大致水平，在以后的过程中，操作员不得离所假器，在观测中应避免阳光肖射和雨淋仪器。4.2.3调平仪器，松摆，转动归零盘，使检流计调至零位，并检套仪器电源电压和恒温温度是否正常4.2.4应在松摆5rrin后，用零位法设取一组（个）光学读数，或电子读数（也可用检流计读数法）二个读数之间互差不得大于规定值（以R-型为10×-m-2，【R-1)型为5×108m，英弹贫重力仪不得大于0.5格，否则应补测一个数；舍去孤俏，若仍超限，则重测一组数，4.2.5每次读数应向间--方向旋转读数轮，对谁读数线：读完个数后，应将读数轮反方问旋转半圈以上，然后重新读数。
4.2.6每读一个数后，应立即记录读数利时间，时间记至整分，采用北京时间。4.2.7观测时，应经常检查水准器，水准器偏移不得大于0.1格，否则成重新置平仪器并读数，4.2.8石英弹簧重力仪和CR-D型重力仪测程应适合当地T区的重力观测范围。如工作中调节仪器，应使仪器稳定后，再进行工作。4.2.9测点完成后，放锁摆，并将仪器装人箱中，4.2.11.作中因故停留30min以上时，成进行静态观测.至少每一个月应将测微器满量程旋转一次，以保证测微器旋钮上的润滑剂均匀分布，且避免4.2.11
润滑剂硬化。
4.3 CG-3重力仪
4.3.1准备工作
4.3.1.1仪器如温应不少于48h。4.3.1.2仪器稳定后，应清除储存器中的信息。4.3.1.3按三级单键人所需的各种参数。4.3.2仪器操作步骤
4.3.2.1仪器安放在三脚架上n
SY/T5939—2000
4.3.2.2按下启动键，开始对A/D变换器校准并将倾斜探头输出，以数字形式显示。4.3.2.3用脚螺丝调平仪器（不超过±5rad·s)。4.3.2.4按启动键，开始读数，
4.3.2.5读数时，每秒钟显示一次重力值，操作员可以观察压力平均偏差和读数周期4.3.2.6到规定的记数时间（60，120g），按“停止”键停止读数。4.3.2.7按“记录”键储存读数。4.3.3工作方式
4.3.3.1野外工作方式，每次读数应由操作员按一下键来启动仪器；4.3.3.2循环工作方式，则自动读数，只需预置两个读数之间的循环时间。5仪器的维护
5.1仪器的运输
5.1.1仪器从·个工区转移到另一个工区或从一个测点到下一个测点的运输过程中，都应在锁摆状态下进行，应有专人负责护送，减少震动，不得倾斜、磕，严禁卧置，严禁托运，确保安全。5.1.2不臂是人背仪器还是于提仪器，都应经常检查仪器箱的背带和提手屋否牢固可靠。背仪器时，步伐不宜太大，避免仪器与人背之间的撞击，艰难危险地段，应有人协助。5.1.3仪器冬季作业时，车内不应过多放暖气，以免车内外温差过大，影响工作质量。5.1.4仪器用汽车运输时，应中速行驶；当路面不好时，应减速行驶；尽撮避免急刹车和急拐弯，操作员应坐在司机后面的第一个座位，或怀抱仪器，或放在厚海绵垫上。5.2仪器的存放
5.2.1重力仪放置的场所，应安全适用，指定专人保管，非操作人员不许擅自动用仪器。5.2.2仪器存放场所的气温应接近于工作时的气温。5.2.3仪器长期存放的库房应防止过热和过冷；应注意防潮、防橘蚀、防光系发霉，应取出电范恒温仪器每月通电怕温不低于5d5.3仪器的保养与维修
5.3.1仪器每日用店应擦净尘、汇迹，保持光系清洁。5.3.2每月应对仪器全前检变保养，次，每年应全面检查修理一次，并将检查和修理结果记入档案在仪器外壳上贴上检验标签。严格履行交接于续。仪器登录本应认真记录，妥善保管，5.3.3仪器发生故障时必须及时检修：5.3.4仪器的信号输出专用插口应只与专用设备连接。5.3.5仪器设备的调节与检修应由专职人员来完成，6仪器的常见故障及排除方法
仪器的常见故障及排除方法见表1表1仪器的常见故障及排除方法
灯施不亮
1）灯泡烧坏
2）保险丝烧断
3）电池电力耗尽
4）插头接触不良
5）电璐问题
换灯泡
换保险丝
换电池
检术修理、更换
检查修理
排除方法
亮线非周期摆动
亮线靠在边不动
读数不
短时间内重复性不好
格变大，灵敏度变小
计数器拧不动
拧计数器时亮线停在
某个位置上不随之称
1)地度
SY/T 59392000
表1 (完）
2）冰传递的各种震动
13）其他薇动
1）粘摆
2）超出测程范围
3）主弹簧损坏
纵水准器没调好，灵敏度高
仪器掉温
读数弹簧登绕
1）计数器顺时针方问旋转超出范围、使测徽螺杆上部的定程螺均与测微管卡紧2）计数器逆时针方向旋转超出范围，使测微螺杆与面板相顶
1）读数超过测程范阐上限，便测微螺杆与导向部分脱节
排除方法
：等地霆过后冉作业
，底盘不要直接肾于冰面上
找露源，采取措施
1轻敲仪器面板
！调节测程
，送厂理
正确调节纵水准器
检查电池电压及插头、线路
！送厂修理
逆时针方向拧计数器到适当位胃顺时针方向拧计数器到适当位置顾时针方向拧计数器到适当位置2）连杆固定螺钉松动，使连杆转动时测微拧紧固定螺丝
螺杆不动
3）测量弹黄损坏免费标准下载网bzxz
送厂修理
