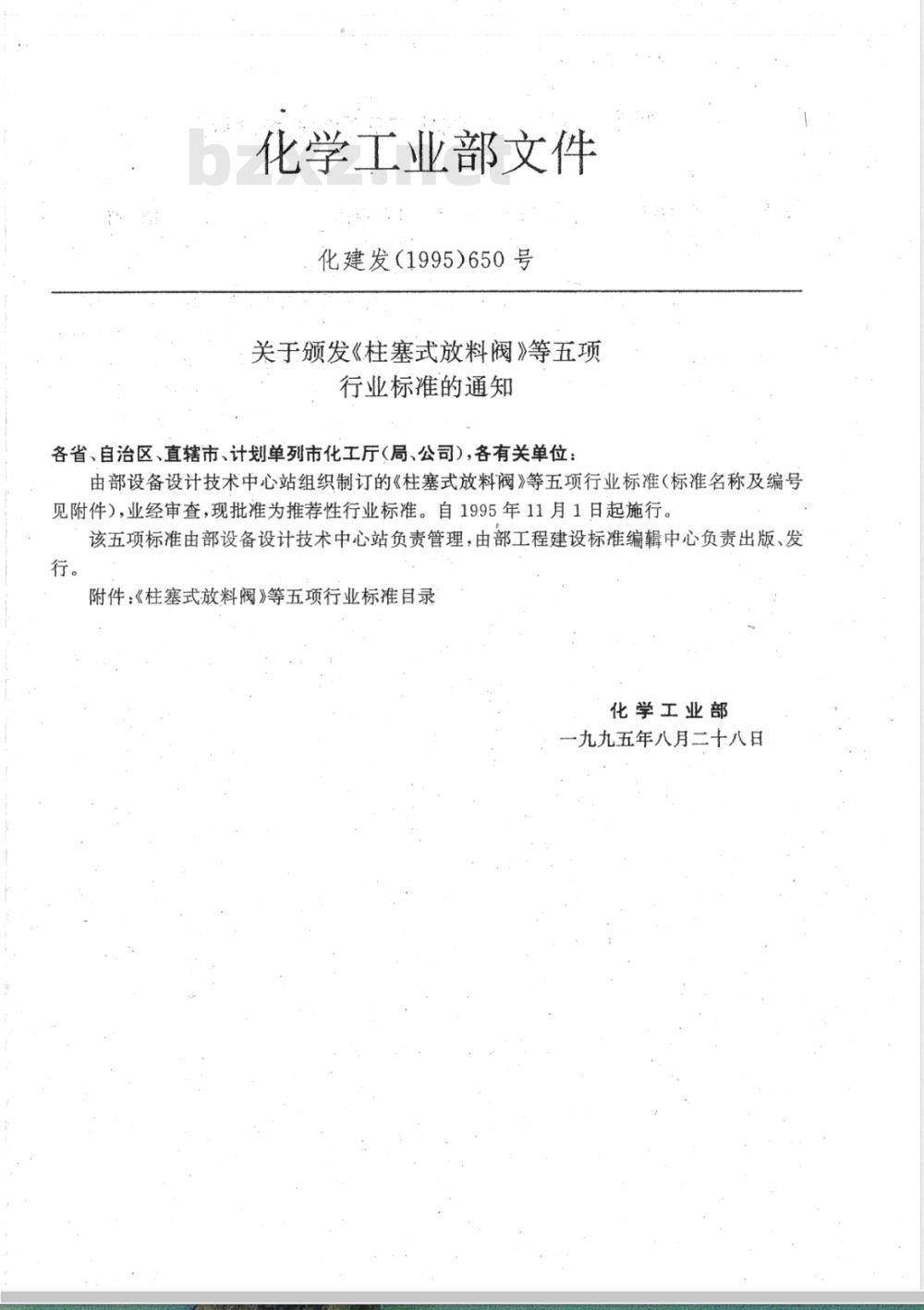

化学工业部文件
化建发（1995)650号
关于颁发《柱塞式放料阀》等五项行业标准的通知
各省、自治区、直辖市、计划单列市化工厅（局、公司），各有关单位：由部设备设计技术中心站组织制订的《柱塞式放料阀》等五项行业标准（标准名称及编号见附件），业经审查，现批准为推荐性行业标准。自1995年11月1日起施行。该五项标准由部设备设计技术中心站负责管理，由部工程建设标准编辑中心负责出版、发行。
附件：《柱塞式放料阀》等五项行业标准目录化学工业部
一九九五年八月二十八日

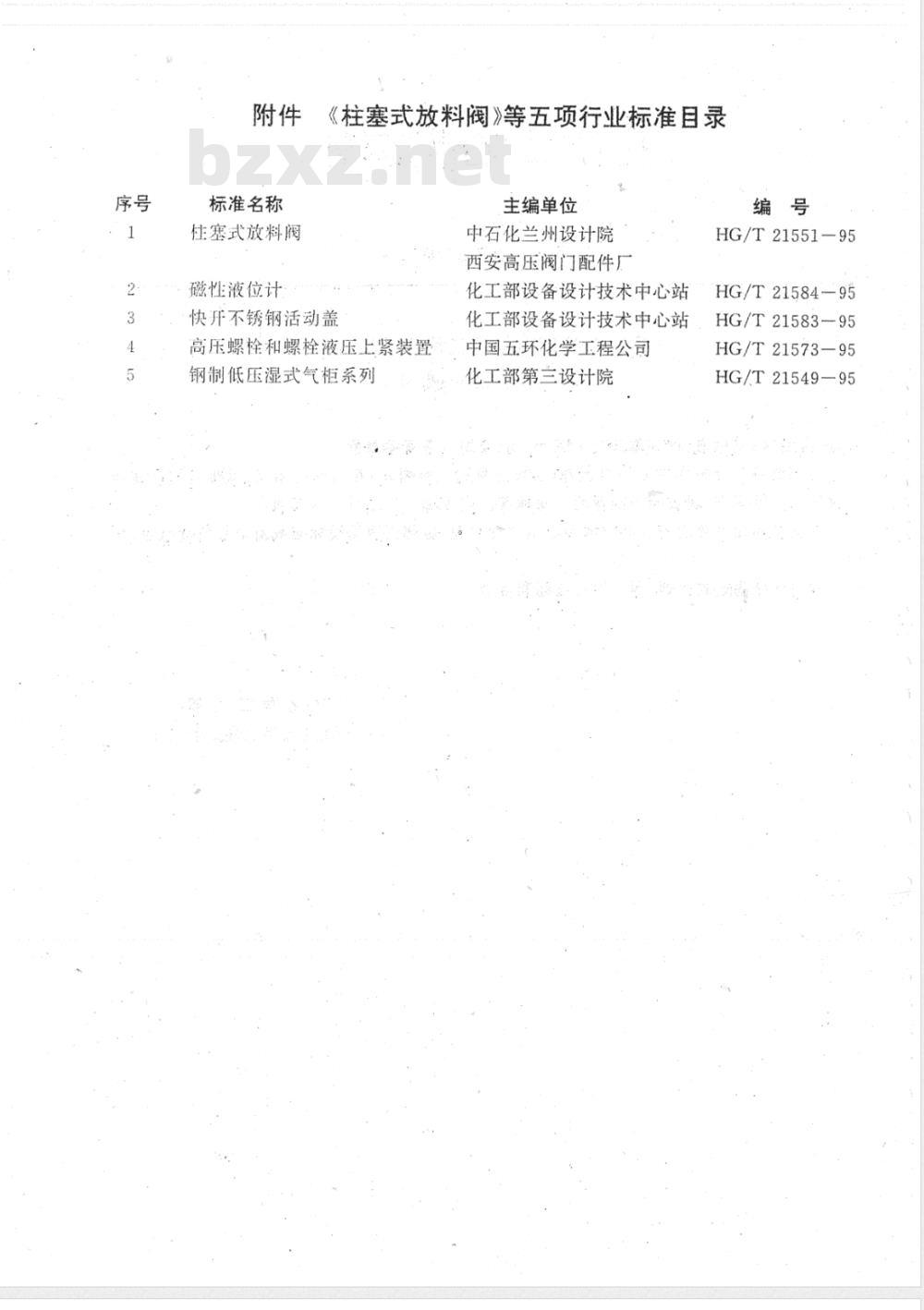

标准名称
柱塞式放料阀
磁性液位计
《柱塞式放料阀》等五项行业标准目录主编单位
中石化兰州设计院
西安高压阀门配件厂
化工部设备设计技术中心站
快开不锈钢活动盖
高压螺栓和螺栓液压上紧装置
钢制低压湿式气柜系列
化工部设备设计技术中心站
中国五环化学工程公司
化工部第三设计院
HG/T21551-95
HG/T21584-95
HG/T21583-95
HG/T21573-95
HG/T21549--95

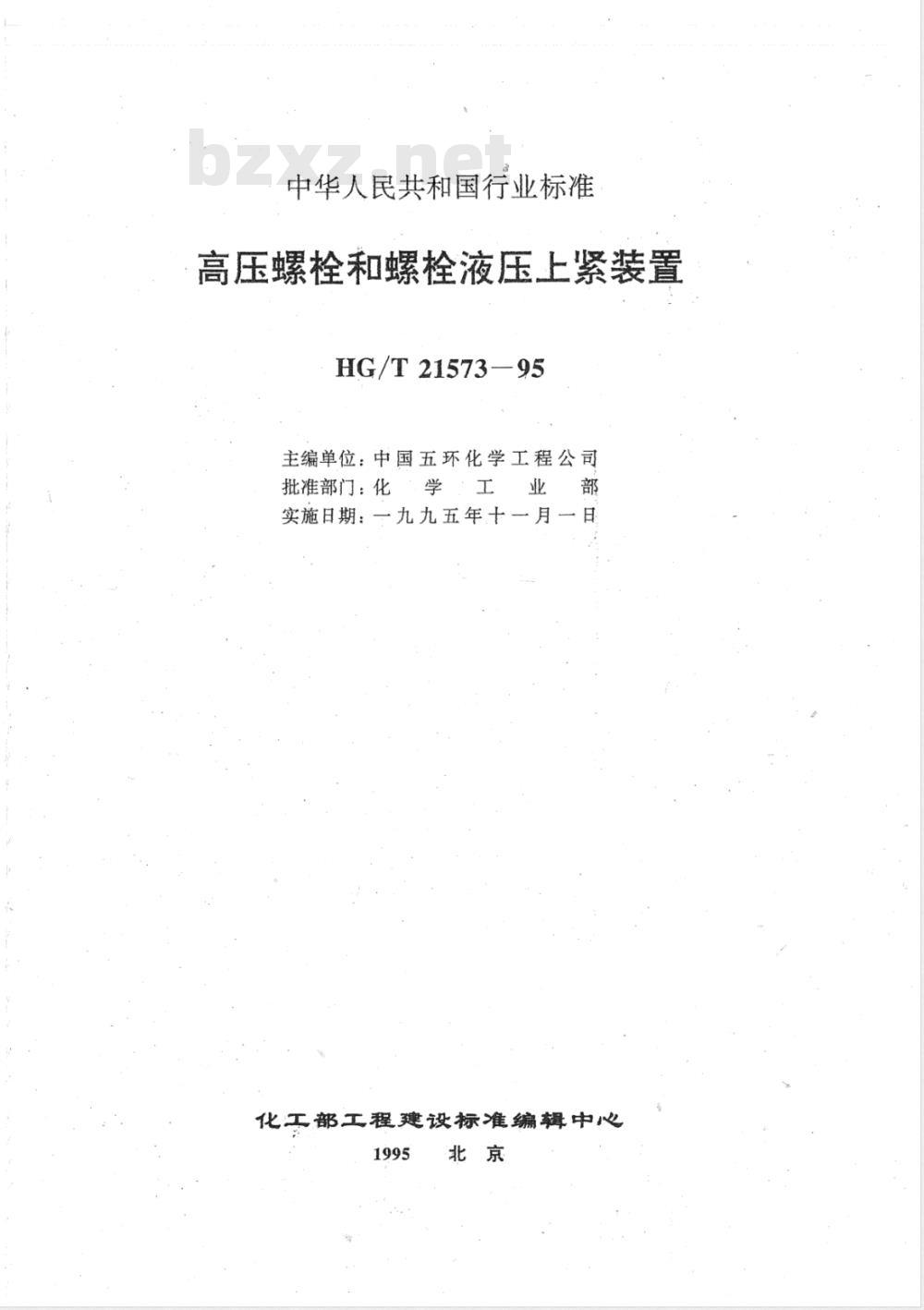

中华人民共和国行业标准
高压螺栓和螺栓液压上紧装置
HG/T 21573-95
主编单位：中国五环化学工程公司批准部门：化‘学：工　业
实施日期：一九九五年十一月一日化工部工程建设标准编辑中心

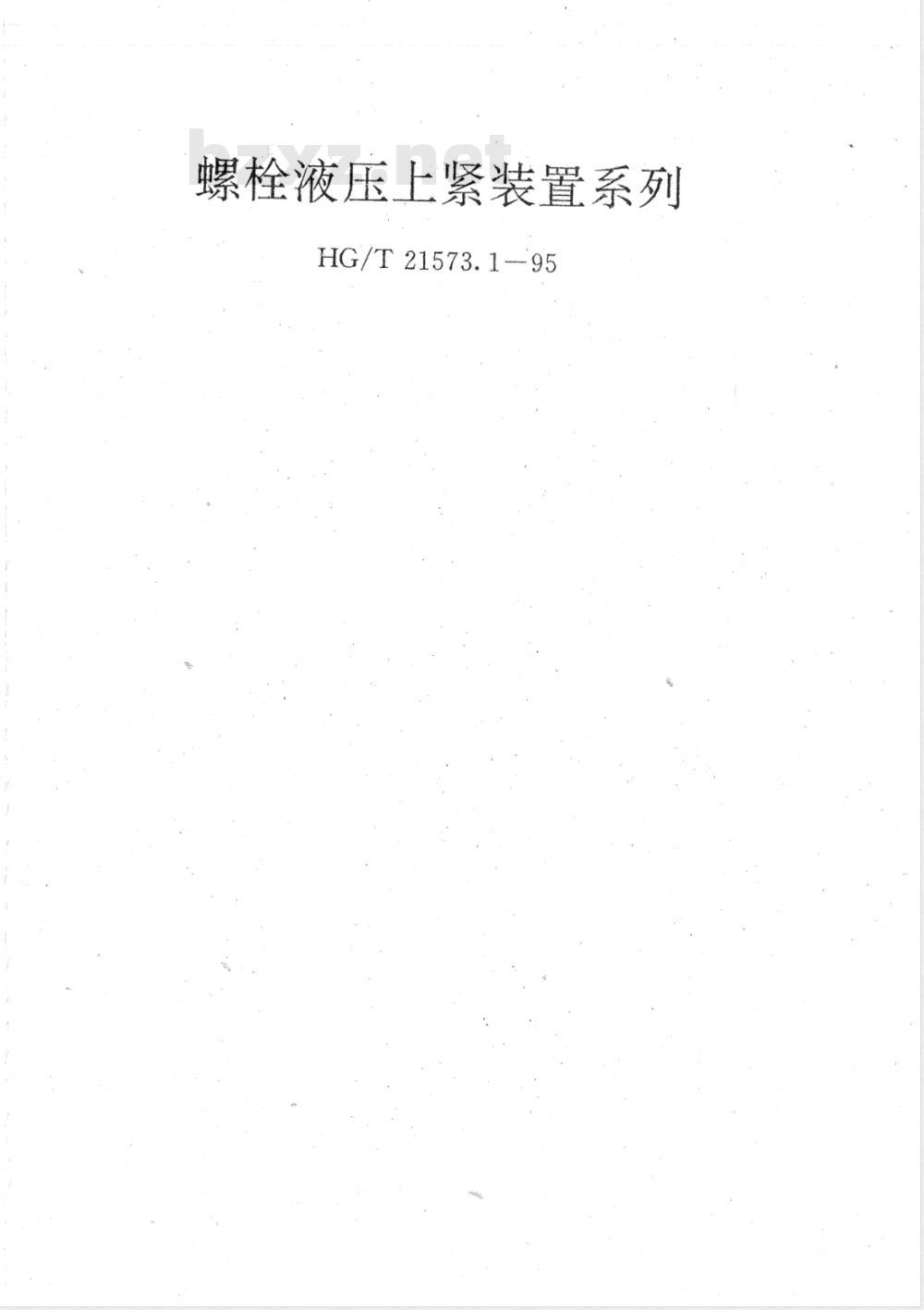

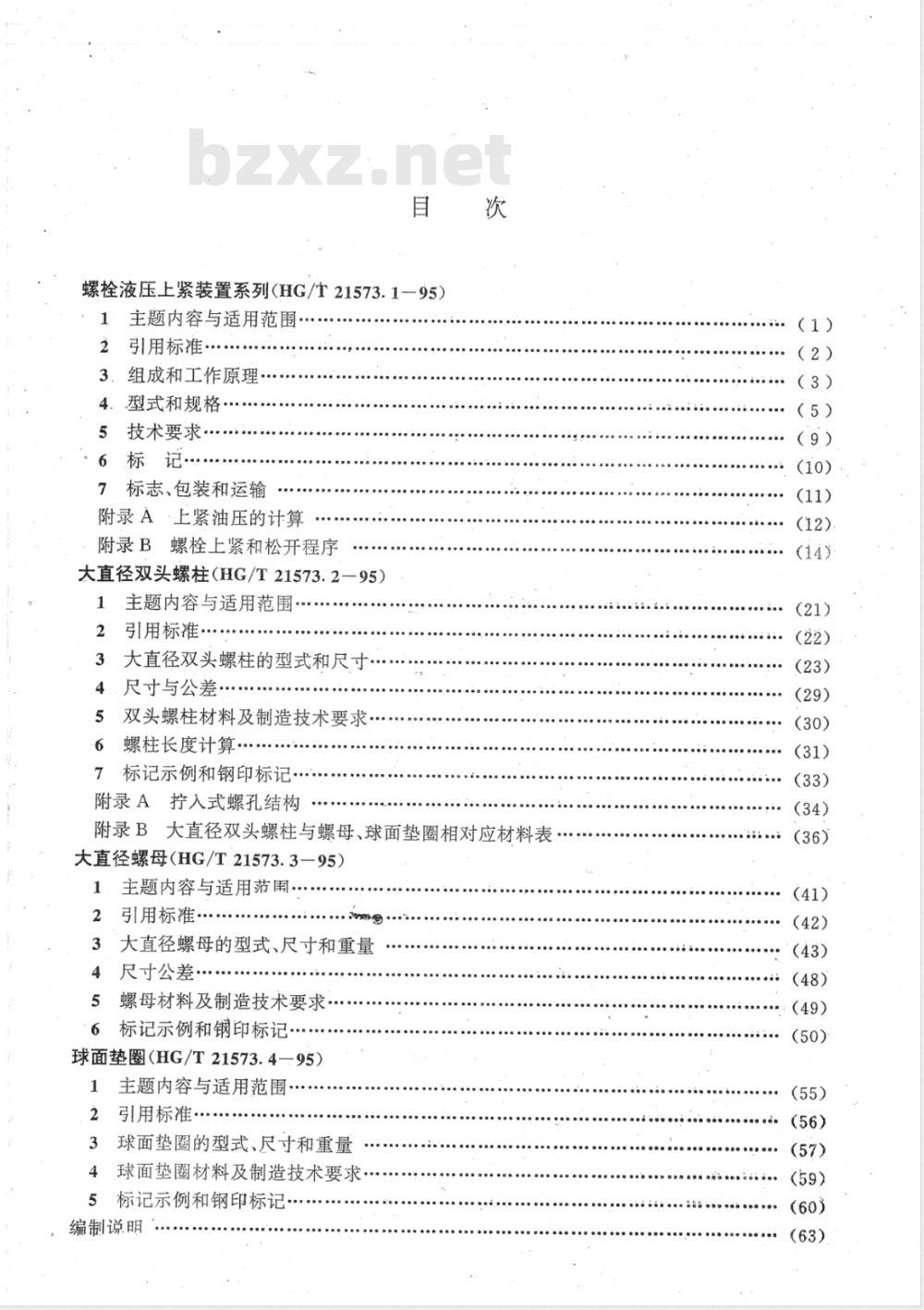

螺栓液压上紧装置系列（HG/T21573.1一95）主题内容与适用范围
2引用标准
3．组成和工作原理
4．.型式和规格·
技术要求
·6标记
7标志、包装和运输
附录A·上紧油压的计算
附录B螺栓上紧和松开程序
大直径双头螺柱（HG/T21573.2一95）1
主题内容与适用范围·wwW.bzxz.Net
引用标准·
3大直径双头螺柱的型式和尺寸…4.尺寸与公差·
双头螺柱材料及制造技术要求
螺柱长度计算·
标记示例和钢印标记
拧入式螺孔结构
附录A：
附录B大直径双头螺柱与螺母、球面垫圈相对应材料表大直径螺母（HG/T21573.3一95）1
主题内容与适用范围..
2引用标准·
3大直径螺母的型式、尺寸和重量4尺寸公差·
5螺母材料及制造技术要求
6标记示例和钢印标记..
球面垫圈（HG/T21573.4—95）
1主题内容与适用范围，
2’引用标准
3球面垫圈的型式、尺寸和重量
4球面垫圈材料及制造技术要求
5标记示例和钢印标记
编制说明
（1）
（2）
（3）
（5）
（29）
（49)
螺栓液压上紧装置系列
HG/T 21573.1-- 95
主题内容与适用范围
本标准为用液压方法上紧螺栓的工具选用系列，适用于石油化工及其他工业中压力容器上紧M48～M140的大直径螺栓。用于压力容器时，密封型式为金属平垫、齿形组合垫、双锥垫。
若密封垫为上述以外的其他型式或使用场合有所不同时，应通过试验验证，确定螺栓上紧力，并校核液压上紧装置的能力。本标准也可适用于其他机械设备的螺栓上紧定。
HG/T 21573.2
HG/T21573.3
HG/T21573.4
引用标准
《钢制压力容器》
《钢制管壳式换热器》
《钢制化工容器强度计算规定》《大直径双头螺柱》
《大直径螺母》
《球面垫圈》
金属平垫和双锥垫的密封应符合GB150的规定，齿形组合垫的密封应符合HGJ16的规组成和工作原理
3.1组成
螺栓液压上紧装置由三部分组成：即高压油泵、液压传送胶管和液压拉伸器。本系列采用的器具数量通常为：手动高压油泵1台；液压传送高压胶管4根；液压拉伸器4个。螺栓液压上紧装置组合图如图3.1所示。如果液压拉伸器的数量与需上紧螺栓的数量相等，则上紧程序可简化。
3.2工作原理
螺栓液压上紧装置是由高压油泵产生的油压，由液压传送胶管传送到液压拉伸器的活塞面上，通过液压拉伸器上的锁紧螺母与需上紧的螺栓相作用而将螺栓拉伸，然后拨动圆棒将容器的螺母拧紧，泄压后从而达到上紧螺栓的目的。上紧过程将在不同油压下按规定程序进行，见附录B。
型式和规格
4.1型式
4.1.1根据液压拉伸器上部锁紧螺母的结构和压力容器设计采用的连接螺母形状，本标准系列包括六种液压拉伸器型式。即:AR、AH、BR、BH、CR、CH型六种。AR型液压拉伸器采用外伸型锁紧螺母，与R型连接螺母相配用。AH型液压拉伸器采用外伸型锁紧螺母，与HI型或HR型连接螺母相配用。BR型液压拉伸器采用内伸型锁紧螺母，与R型连接螺母相配用。BH型液压拉伸器采用内伸型锁紧螺母，与HI型或HR型连接螺母相配用。CR型液压拉伸器采用带过渡连接螺杆的外伸型锁紧螺母，与R型连接螺母相配用。CH型液压拉伸器采用带过渡连接螺杆的外伸型锁紧螺母，与HI型或HR型连接螺母相配用。
AR型和AH型液压拉伸器结构型式如图4.1-1所示。BR型和BH型液压拉伸器结构型式如图4.12所示。CR型和CH型液压拉伸器结构型式如图4.1-3所示。AR、AH、BR、BH型四种型式液压拉伸器适用于新设计的压力容器。CR、CH型两种液压拉伸器，通常用于原有的高压容器连接螺栓要求改为液压上紧时用4.2规格
4.2.1液压拉伸器的规格根据受拉伸螺栓的直径而定，用螺栓的螺纹直径尺寸表示。本标准系列每一种型式的液压拉伸器共有16种规格，分为五组。其中48、52、56、64为组；72、80、85、90为-组；100、105、110为一组；115、120、125为一组；130、140为一组。同组中拉伸器的结构尺寸和基本参数相同，仅锁紧螺母的直径不同。AR型和AH型液压拉伸器的结构尺寸和基本参数见表4.2-1。BR型和BH型液压拉伸器的结构尺寸和基本参数见表4.2一2。CR型和CH型液压拉伸器的结构尺寸和基本参数见表4.2一3。注：表4.2一1～表4.2一3中列出的各种型号规格液压拉伸器最大拉伸力的数值，对于双头螺栓的上紧而言，型号为80以下(含80)的各种规格适用于金属平垫、齿形组合垫、双锥垫密封；型号为·85以上（含85)的各种规格通常仅适用于双锥垫密封。型
螺栓规格
M48×4
M52×4
M56×4
M64×4
M72×4
M80×4
M85×4
M90×4
M100×4
M105×4
AR型和AH型液压拉伸器
AR型和AH型液压拉伸器系列参数油缸截面积，A最大拉伸力
M110×4
M115×4
M120×4
M125×4
M130×4
M140×4
M48×4
M52×4
M56×4
M64×4
M72×4
M80×4
M85×4
M90×4
M100×4
M105×4
M110×4
M115×4
M120×4
M125×4
M130×4
M140×4
相邻螺栓中心
最小间距，mm
