【化工行业标准(HG)】 水平吊盖板式平焊法兰人孔

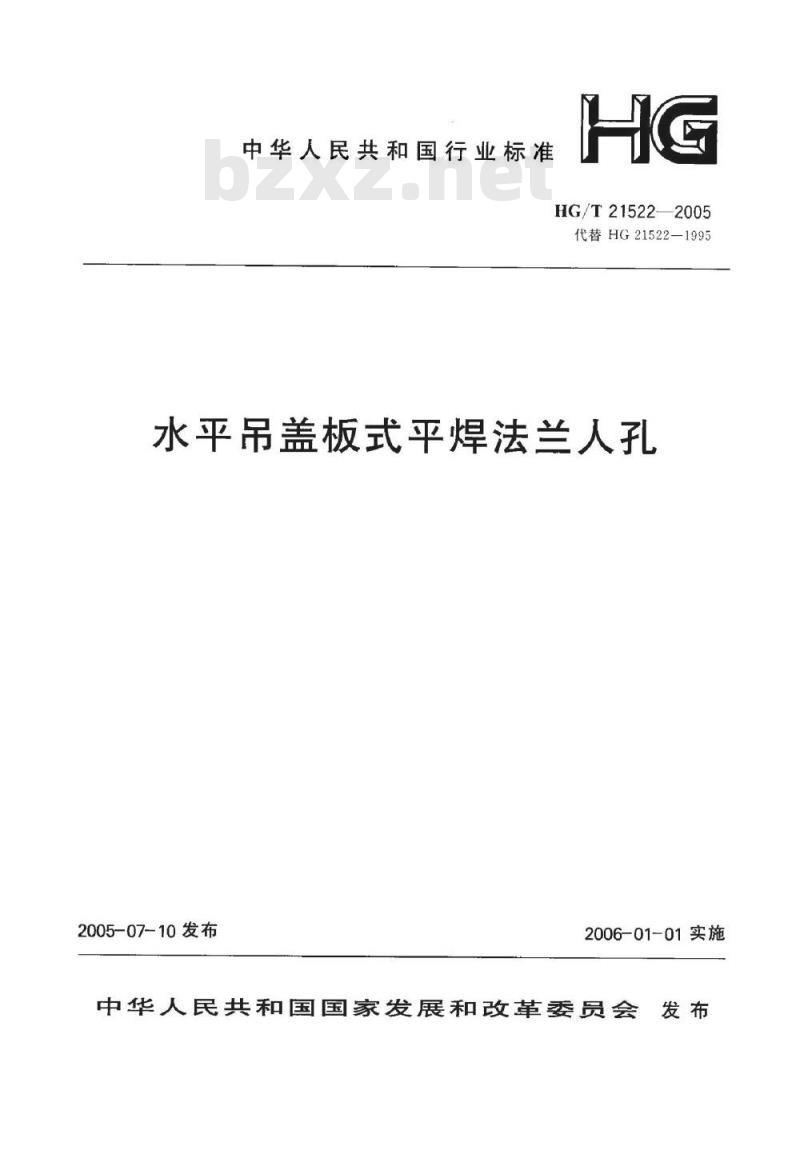

中华人民共和国行业标准
HG/T21522—2005
代替HG21522—1995
水平吊盖板式平焊法兰人孔
2005-07-10发布
2006-01-01实施
中华人民共和国国家发展和改革委员会发布中华大民共和国行业标准
水平吊盖板式平焊法兰人孔
HG/T21522—2005
主编单位：中国天辰化
批准部门：中华人民共和国国家发展和改革委员会实施日期：20

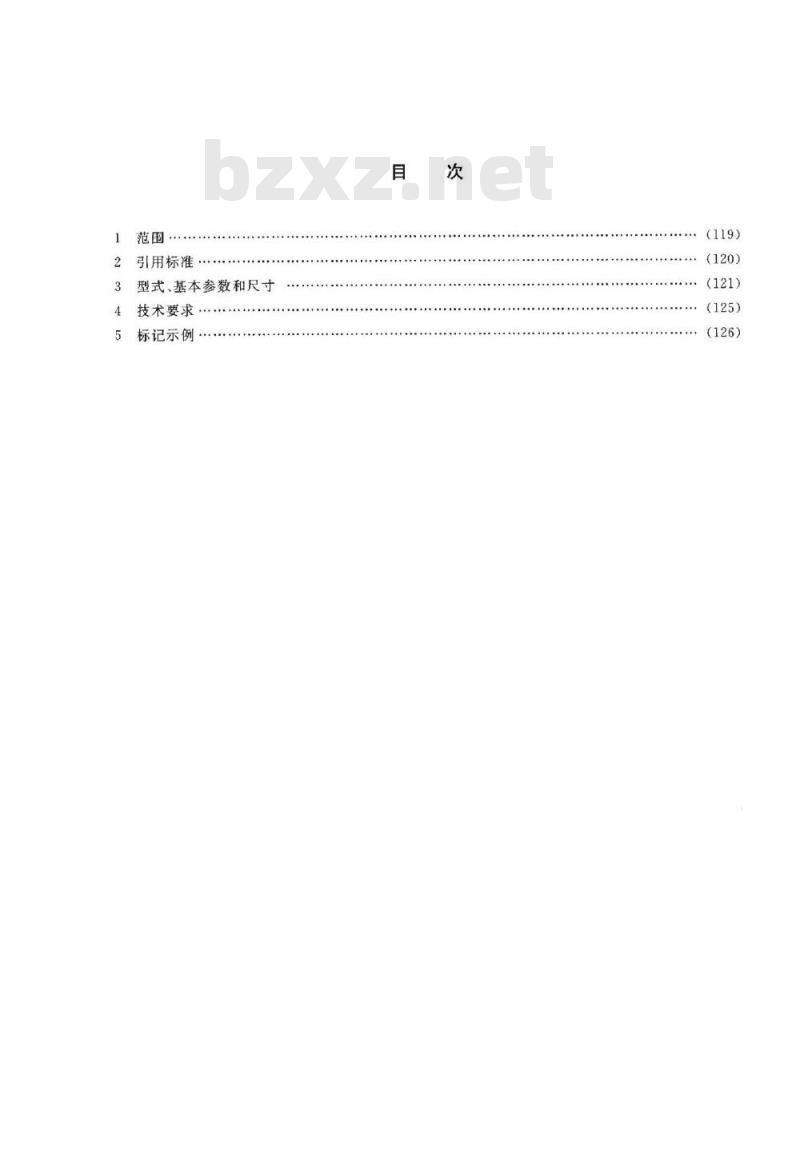

引用标准
型式、基本参数和尺寸
技术要求
标记示例
（125)

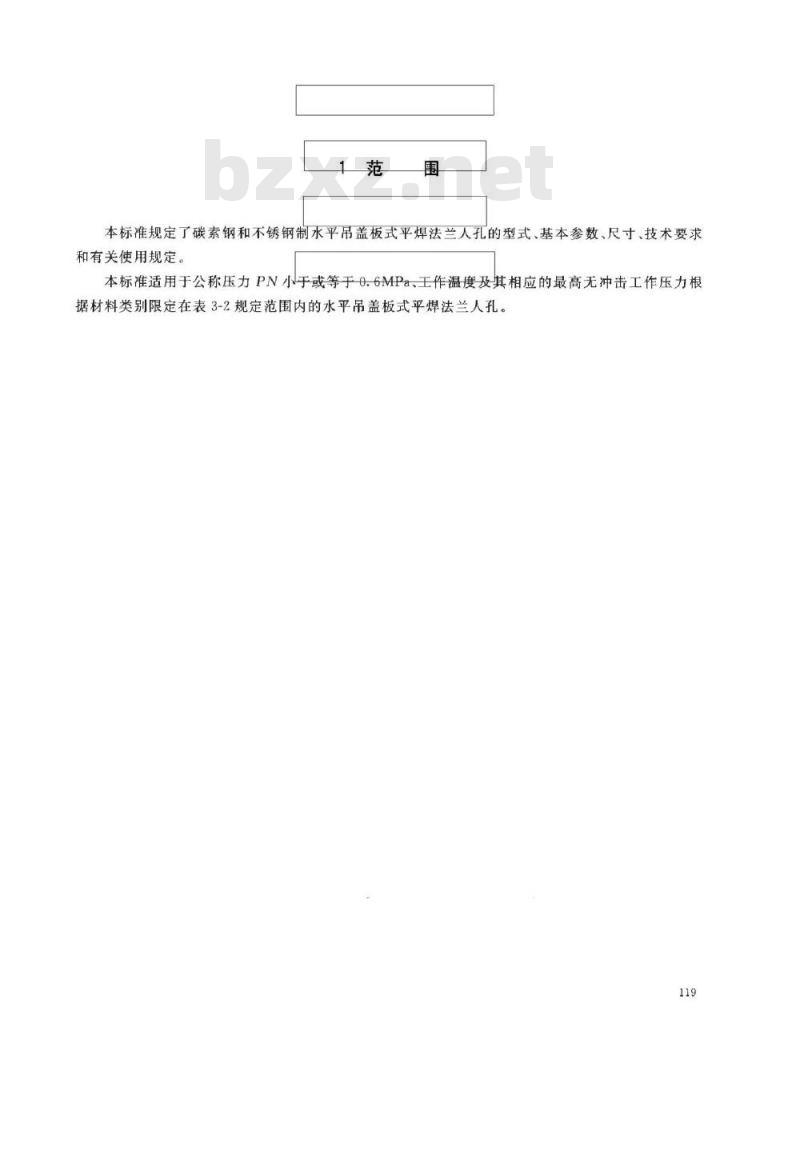

本标准规定了碳素钢和不锈钢制水平吊盖板式平焊法兰人孔的型式、基本参数、尺寸、技术要求和有关使用规定。
本标准适用于公称压力PN小于或等于0.6MPa、工作温度及其相应的最高无冲击工作压力根据材料类别限定在表3-2规定范围内的水平吊盖板式平焊法兰人孔。119
GB/T41—2000
GB/T95--2002
六角螺母
平垫圈C级
HG20593—1997
HG20601—1997
HG 20606—1997
HG20607—1997
HG20613—1997

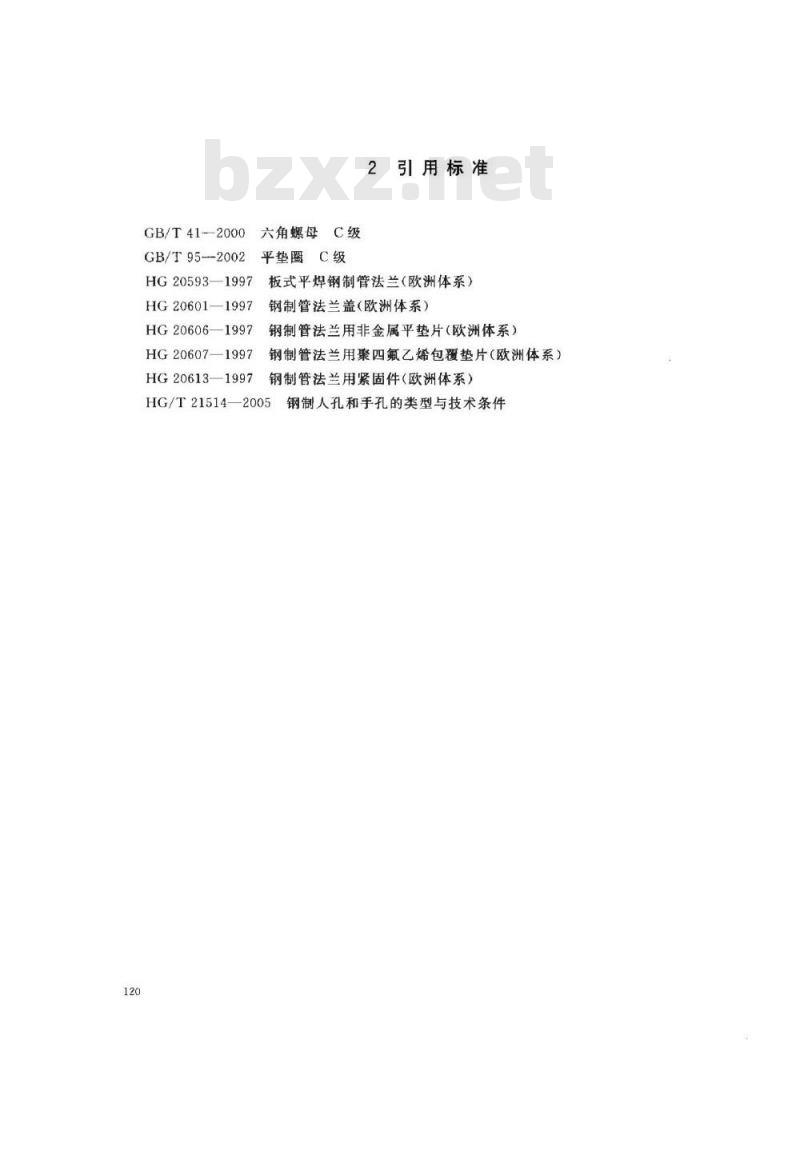

引用标准
板式平焊钢制管法兰（欧洲体系）钢制管法兰盖（欧洲体系）
钢制管法兰用非金属平垫片（欧洲体系）钢制管法兰用聚四氟乙烯包覆垫片（欧洲体系）钢制管法兰用紧固件（欧洲体系）HG/T21514—2005
钢制人孔和手孔的类型与技术条件型式、基本参数和尺寸下载标准就来标准下载网
人孔的型式、基本参数和尺寸见图3及表3-1～表3-3的规定X
图3人孔的型式
公称压力
表3-2工作温度下的最高无冲击工作压力表工作温度
最高无冲击工作压力（MPa）
注：1表中的工作温度和最高无冲击工作压力仅适用于不包括螺栓（柱）和垫片在内的人孔各受压零件。螺栓（柱）和垫片的压力、温度使用范围应按相应紧固件和垫片标准确定。中间温度的最高无冲击工作压力可按本表的压力值用内插法确定。2
回拜器
4技术要求
人孔的技术要求应符合HG/T21514中第4章“技术条件”的规定125
5标记示例
按照HG/T21514中5.0.1的规定，公称压力PN0.6、公称直径DN450、H，=285、I类材料、其中采用六角头螺栓、非金属平垫（不带内包边的XB350石棉橡胶板）的水平吊盖板式平焊法兰人孔，其标记符号为：
人孔Ib-8.8(NM-XB350）450-0.6HG/T21522—2005H=320（非标准尺寸)的上例人孔，其标记符号为：人孔Ib-8.8NM-XB350）450-0.6H,=320HG/T21522—2005126
