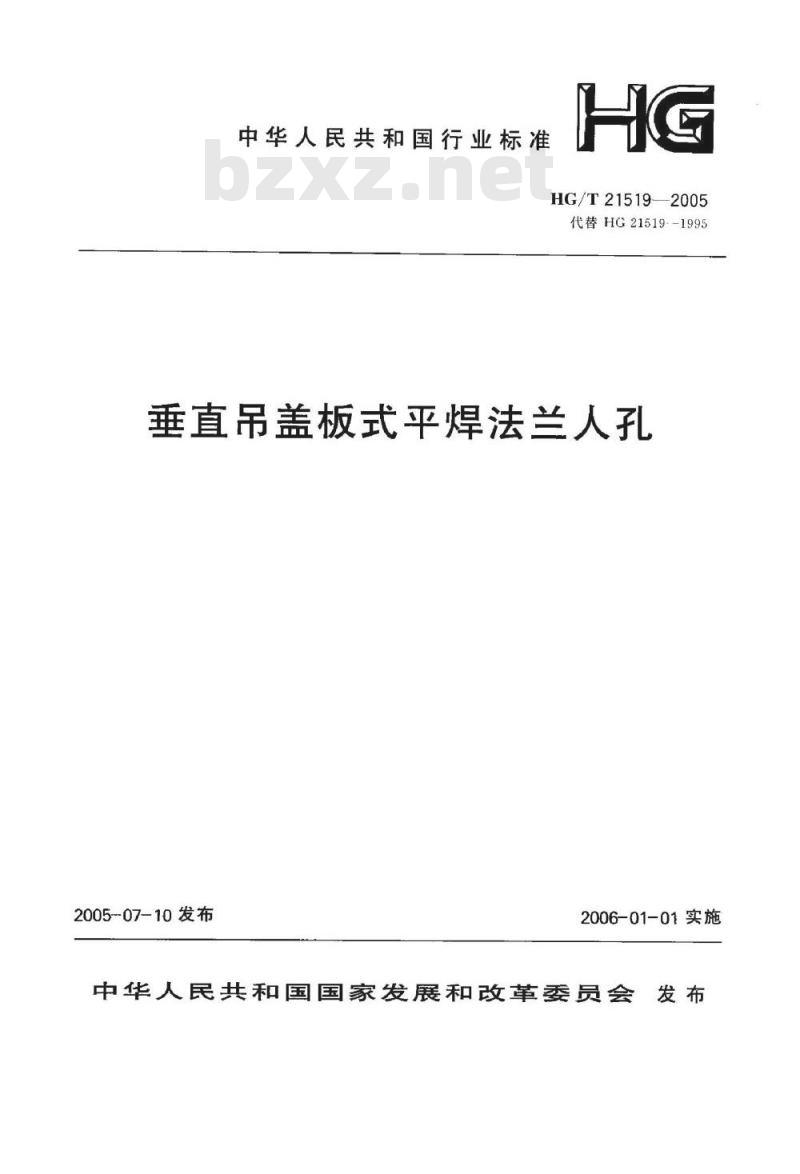

中华人民共和国行业标准
HG/T21519—2005
代替HG21519--1995
垂直吊盖板式平焊法兰人孔
2005-07-10发布
2006-01-01实施
中华人民共和国国家发展和改革委员会发布

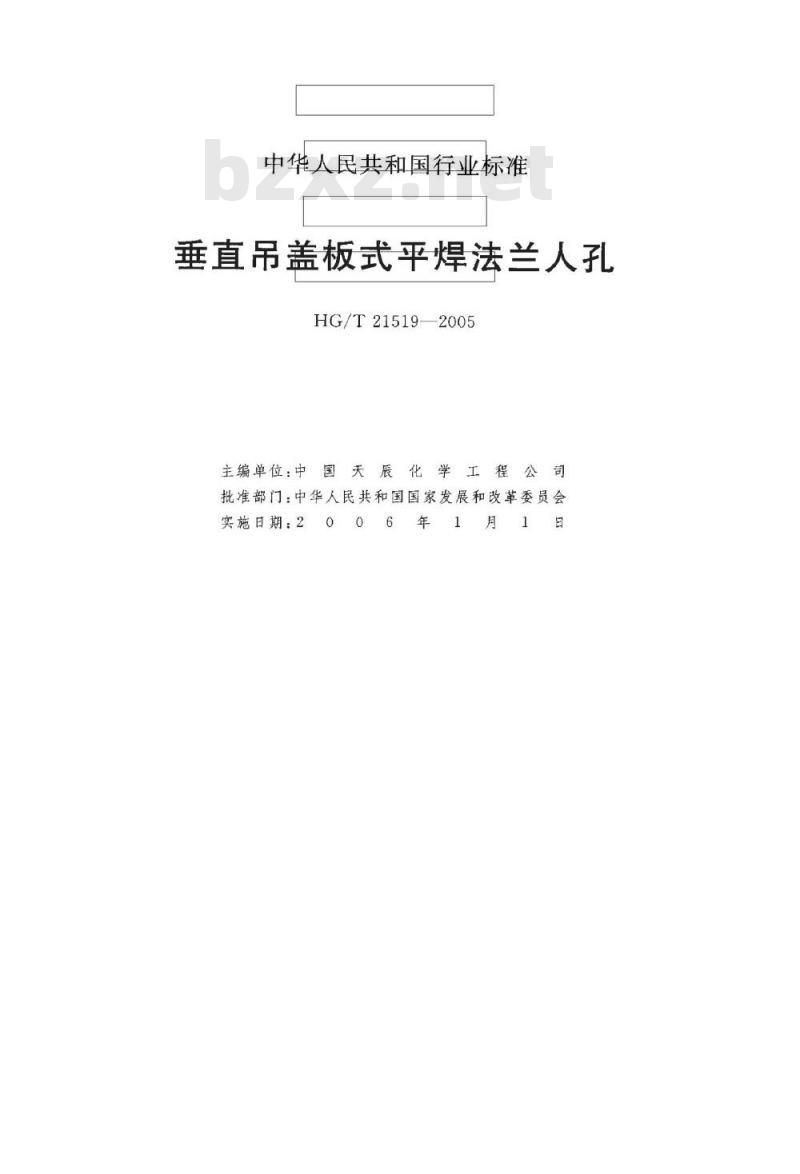

中华人民共和国行业标准
垂直吊盖板式平焊法兰人孔
HG/T21519—2005
主编单位：中
批准部门：中华人民共和国国家发展和改革委员会实施日期：2

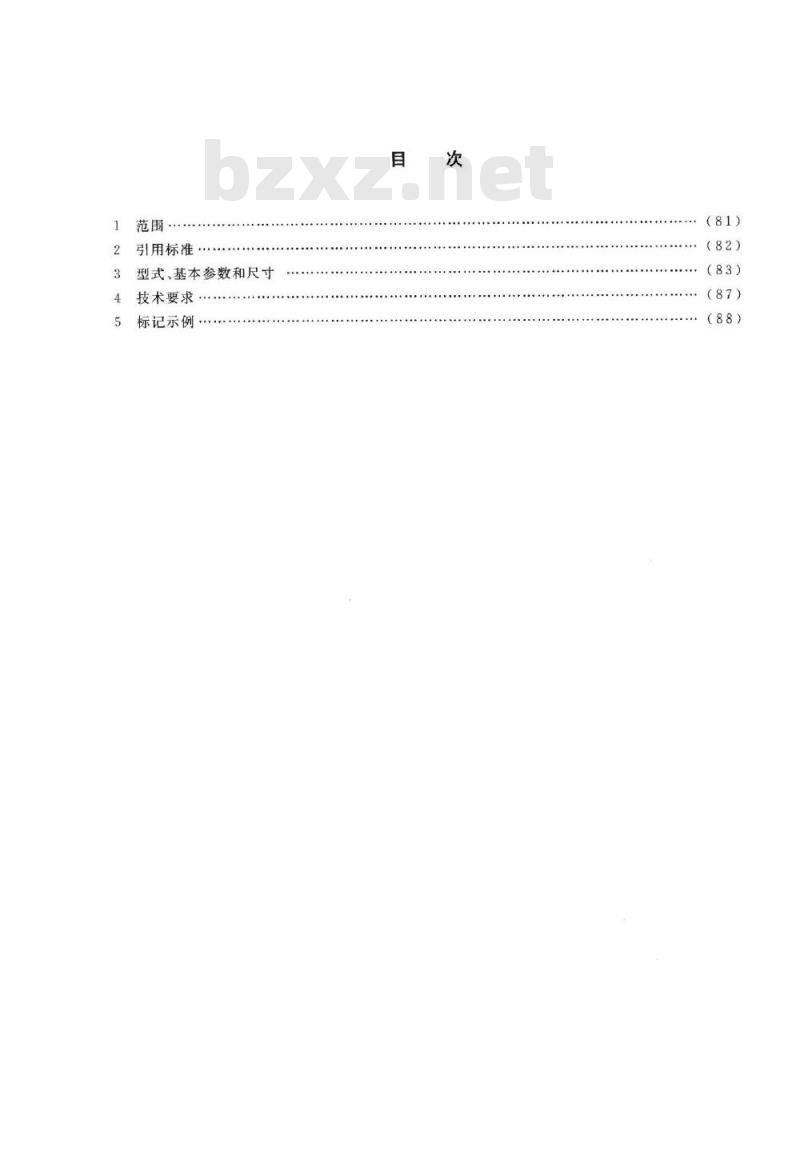

引用标准
型式、基本参数和尺寸
技术要求
标记示例
（81)
（83)
（87)

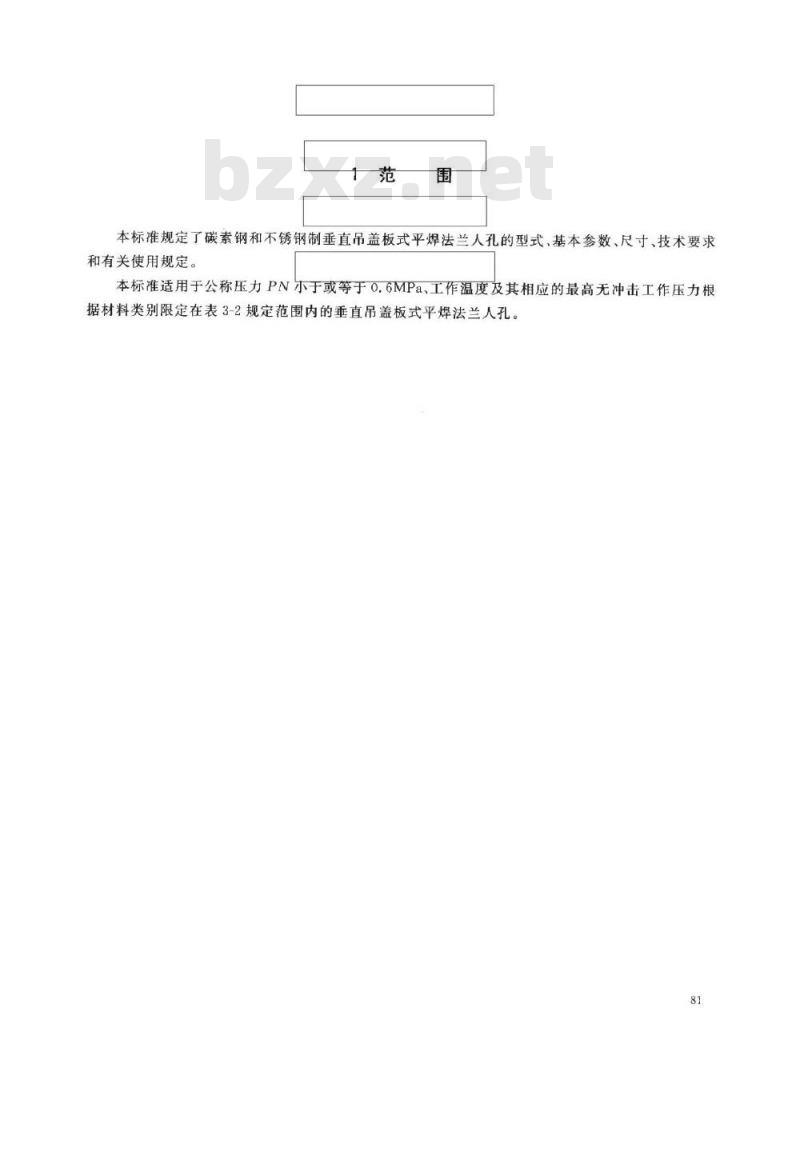

本标准规定了碳素钢和不锈钢制垂直吊盖板式平焊法兰人孔的型式、基本参数、尺寸、技术要求和有关使用规定。
本标准适用于公称压力PN尔于或等于0.6MPa、工作温度及其相应的最高无冲击工作压力根据材料类别限定在表3-2规定范围内的垂直吊盖板式平焊法兰人孔。81

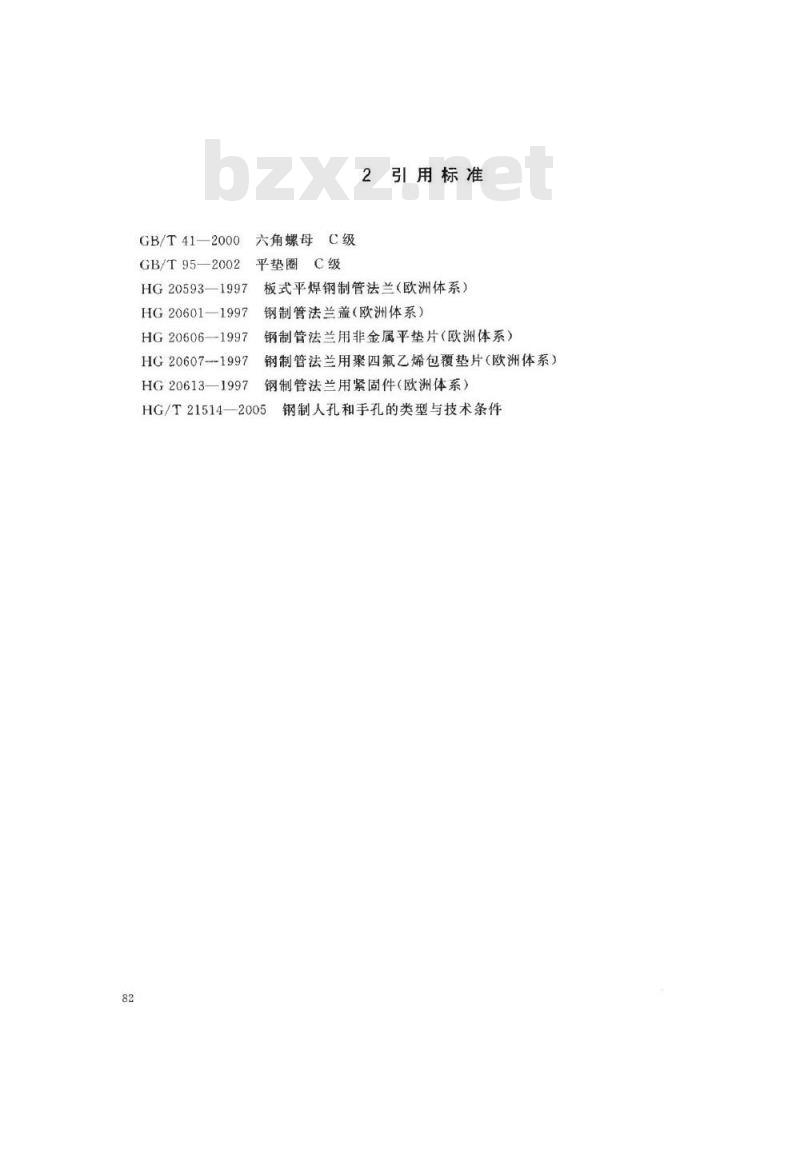

GB/T 41—2000
GB/T95—2002
HG20593—1997
HG20601—1997
HG20606—1997
HG20607--1997
HG20613—1997
六角螺母
平垫圈
引用标准
板式平焊钢制管法兰（欧洲体系）钢制管法兰盖（欧洲体系）
钢制管法兰用非金属平垫片（欧洲体系）钢制管法兰用聚四氟乙烯包覆垫片（欧洲体系）钢制管法兰用紧固件（欧洲体系）HG/T21514—2005
钢制人孔和手孔的类型与技术条件型式、基本参数和尺寸
人孔的型式、基本参数和尺寸见图3及表3-1～表3-3的规定图3人孔的型式
209022
公称压力
表3-2工作温度下的最高无冲击工作压力表工作温wwW.bzxz.Net
最高无冲击工作压力（MPa）
注：1表中的工作温度和最高无冲击工作压力仅适用于不包括螺栓（柱）和垫片在内的人孔各受压零件。螺栓（柱）和垫片的压力、温度使用范围应按相应紧固件和垫片标准确定2中间温度的最高无冲击工作压力可按本表的压力值用内插法确定。85
(8y)鲁
4技术要求
人孔的技术要求应符合HG/T21514中第4章“技术条件”的规定87
5标记示例
按照HG/T21514中5.0.1的规定，公称压力PN0.6、公称直径DN450、H,=220、I类材料、其中采用六角头螺栓，非金属平垫（不带内包边的XB350石棉橡胶板）的垂直吊盖板式平焊法兰人孔，其标记符号为：
人孔Ib-8.8（NM-XB350）450-0.6HG/T21519-—2005H，=250非标准尺寸）的上例人孔，其标记符号为：人孔Ib-8.8（NM-XB350)
450-0.6H,-250HG/T21519—-2005
