您好,欢迎来到标准下载网!

【轻工行业标准(QB)】 首饰金覆盖层厚度的测定方法化学法

本网站 发布时间: 2024-08-01 09:52:45
  • QB/T1133-1991
  • 现行

基本信息

  • 标准号:

    QB/T 1133-1991

  • 标准名称:

    首饰金覆盖层厚度的测定方法化学法

  • 标准类别:

    轻工行业标准(QB)

  • 标准状态:

    现行
  • 发布日期:

    1991-06-04
  • 实施日期:

    1992-01-01
  • 出版语种:

    简体中文
  • 下载格式:

    .rar.pdf
  • 下载大小:

    84.82 KB

标准分类号

  • 中标分类号:

    轻工、文化与生活用品>>工艺美术品与其他日用品>>Y88工艺美术品

关联标准

出版信息

  • 出版社:

    中国轻工业出版社
  • 页数:

    3页
  • 标准价格:

    8.0 元
  • 出版日期:

    1992-01-01

其他信息

  • 起草单位:

    北京市工艺美术研究所
  • 归口单位:

    全国首饰标准化中心
  • 提出单位:

    轻工业部质量标准司
  • 发布部门:

    中华人民共和国轻工业部
标准简介标准简介/下载

点击下载

标准简介:

标准下载解压密码:www.bzxz.net

本标准规定了首饰金孤盖层厚度的化学测定方法。本标准适用于首饰金理盖层(除基体是金外)金攫盖层0.0 1~0.5km厚度的测定。 QB/T 1133-1991 首饰金覆盖层厚度的测定方法化学法 QB/T1133-1991

标准内容标准内容

部分标准内容:

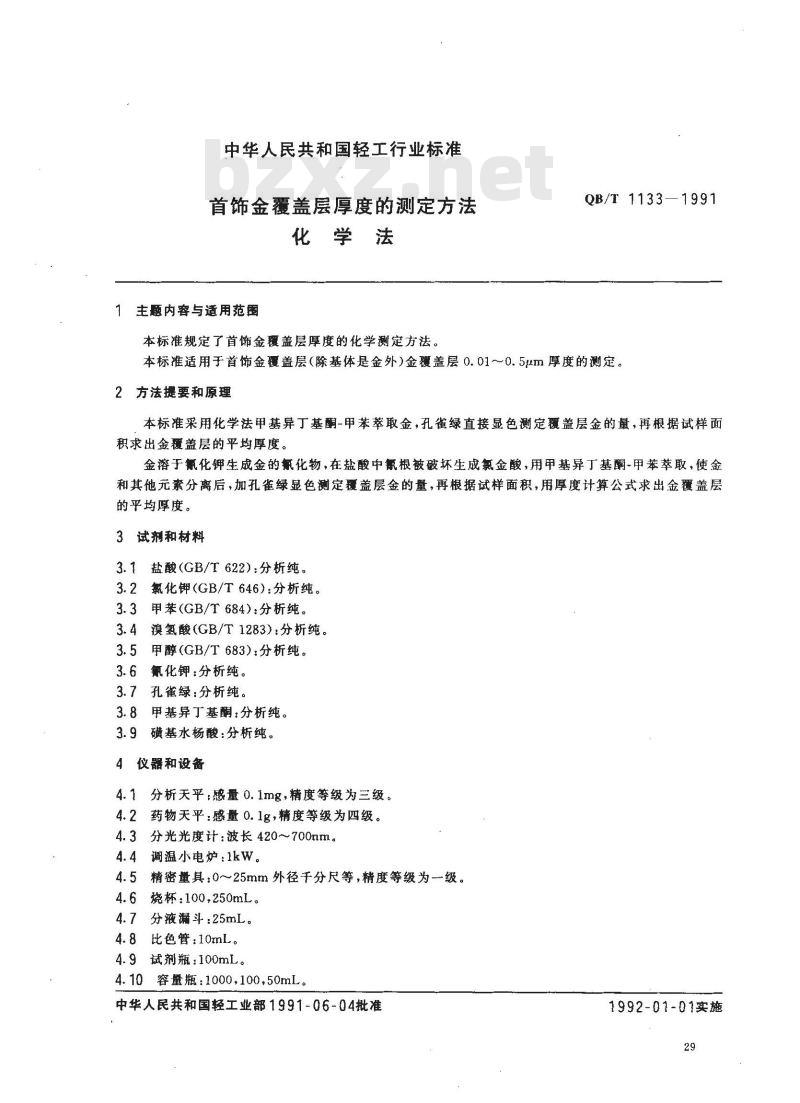

中华人民共和国轻工行业标准
首饰金覆盖层厚度的测定方法
化学法
主题内容与适用范围
本标准规定了首饰金覆盖层厚度的化学测定方法。QB/T 1133—1991
本标准适用于首饰金覆盖层(除基体是金外)金覆盖层0.01~0.5#m厚度的测定。2方法提要和原理
本标准采用化学法甲基异丁基酮-甲苯萃取金,孔雀绿直接显色测定覆盖层金的量,再根据试样面积求出金覆盖层的平均厚度。
金溶于氰化钾生成金的氰化物,在盐酸中氰根被破坏生成氯金酸,用甲基异丁基酮-甲苯萃取,使金和其他元素分离后,加孔雀绿显色测定覆盖层金的量,再根据试样面积,用厚度计算公式求出金覆盖层的平均厚度。
3试剂和材料
3.1盐酸(GB/T622):分析纯。
3.2氯化钾(GB/T646):分析纯。3.3甲苯(GB/T684):分析纯。
3.4溴氢酸GB/T1283);分析纯。
3.5甲醇(GB/T683):分析纯
3.6氰化钾:分析纯。
孔雀绿:分析纯。
3.8甲基异丁基酮:分析纯。
3.9磺基水杨酸:分析纯。
4仪器和设备
分析天平;感量0.1mg,精度等级为三级。4.1
药物天平:感量0.1g,精度等级为四级。4.3分光光度计:波长420~700mm。4.4
调温小电炉:1kW。
4.5精密量具:0~25mm外径千分尺等,精度等级为-级。4.6烧杯:100,250mL。bzxz.net
4.7分液漏斗:25mL。
4.8比色管:10mL。
4.9试剂瓶:100mL。
4.10容量瓶:1000,100,50mL
中华人民共和国轻工业部1991-06-04批准1992-01-01实施

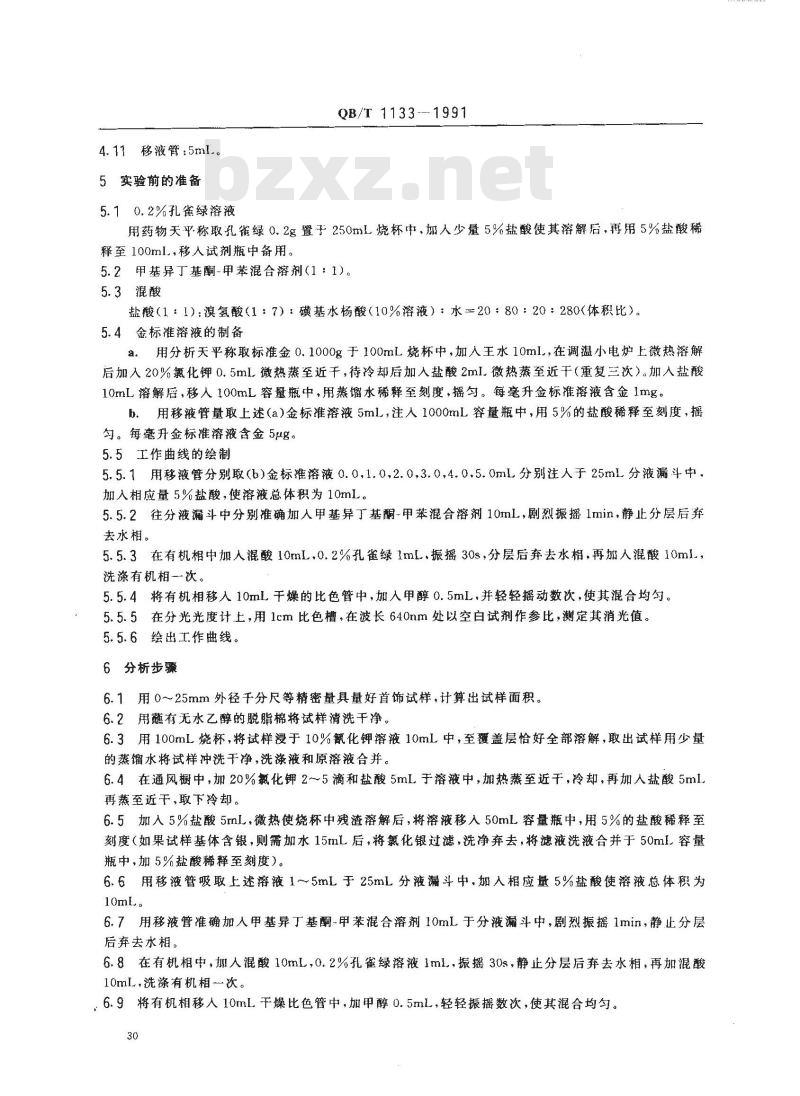

4.11移液管:5ml.。
5实验前的准备
5.10.2%孔雀绿溶液
QB/T 1133---1991
用药物天平称取孔雀绿0.2g置于250mL烧杯中,加人少量5%盐酸使其溶解后,再用5%盐酸稀释至100ml,,移人试剂瓶中备用。5.2甲基异丁基酮-甲苯混合溶剂(1:1)。5.3混酸
盐酸(1:1):溴氢酸(1:7):磺基水杨酸(10%溶液):水=20:80:20:280(体积比)。5.4金标准溶液的制备
a.用分析天平称取标准金0.1000g于100mL烧杯中,加人王水10ml,在调温小电炉上微热溶解后加入20%氯化钾0.5ml微热蒸至近干,待冷却后加入盐酸2mL微热蒸至近干(重复三次)。加人盐酸10mL溶解居,移人100mL容量瓶中,用蒸馏水稀释至刻度,摇匀。每毫升金标准溶液含金1mg。b.用移液管量取上述(a)金标准溶液5ml.,注人1000mL容量瓶中,用5%的盐酸稀释至刻度,摇匀。每毫升金标准溶液含金5ug。5.5工作曲线的绘制
5.5.1用移液管分别取(b)金标准溶液0.0,1.0.2.0,3.0,4.0.5.0ml.分别注人于25mL分液漏斗中,加人相应量5%盐酸,使溶液总体积为10mL。5.5.2往分液漏斗中分别准确加人甲基异丁基酮-甲苯混合溶剂10mL,剧烈振摇1min,静止分层后弃去水相。
5.5.3在有机相中加人混酸10mL,0.2%孔雀绿1mL,振摇30s,分层后弃去水相,再加人混酸10ml,洗涤有机相一次。
5.5.4将有机相移入10mL干燥的比色管中,加人甲醇0.5mL,并轻轻摇动数次,使其混合均匀。5.5.5在分光光度计上,用1cm比色槽,在波长640nm处以空白试剂作参比,定其消光值。5.5.6绘出工作曲线。
6分析步骤
6.1用0~25mm外径千分尺等精密量具量好首饰试样,计算出试样面积。6、2用蘸有无水乙醇的脱脂棉将试样清洗干净。6.3用100mL烧杯,将试样浸于10%氰化钾溶液10mL中,至覆盖层恰好全部溶解,取出试样用少量的蒸馏水将试样冲洗干净,洗涤液和原溶液合并。6.4在通风橱中,加20%氯化钾2~5滴和盐酸5mL于溶液中,加热蒸至近干,冷却,再加人盐酸5ml再蒸至近干,取下冷却。
6.5加入5%盐酸5mL,微热使烧杯中残渣溶解后,将溶液移入50mL容量瓶中,用5%的盐酸稀释至刻度(如果试样基体含银,则需加水15mL后,将氯化银过滤,洗净弃去,将滤液洗液合并于50ml.容量瓶中,加5%盐酸稀释至刻度)。6.6用移液管吸取上述溶液1~5mL于25mL分液漏斗中,加人相应量5%盐酸使溶液总体积为10mL
6.7用移液管准确加人甲基异丁基酮-甲苯混合溶剂10mL于分液漏斗中,剧烈振摇1min,静止分层后弃去水相。
6.8在有机相中,加人混酸10mL,0.2%孔雀绿溶液1ml,振摇30s,静止分层后弃去水相,再加混酸10ml,洗涤有机相一次。
,6.9将有机相移人10mL干燥比色管中,加甲醇0.5mL,轻轻振摇数次,使其混合均匀。30
QB/T 1133-1991

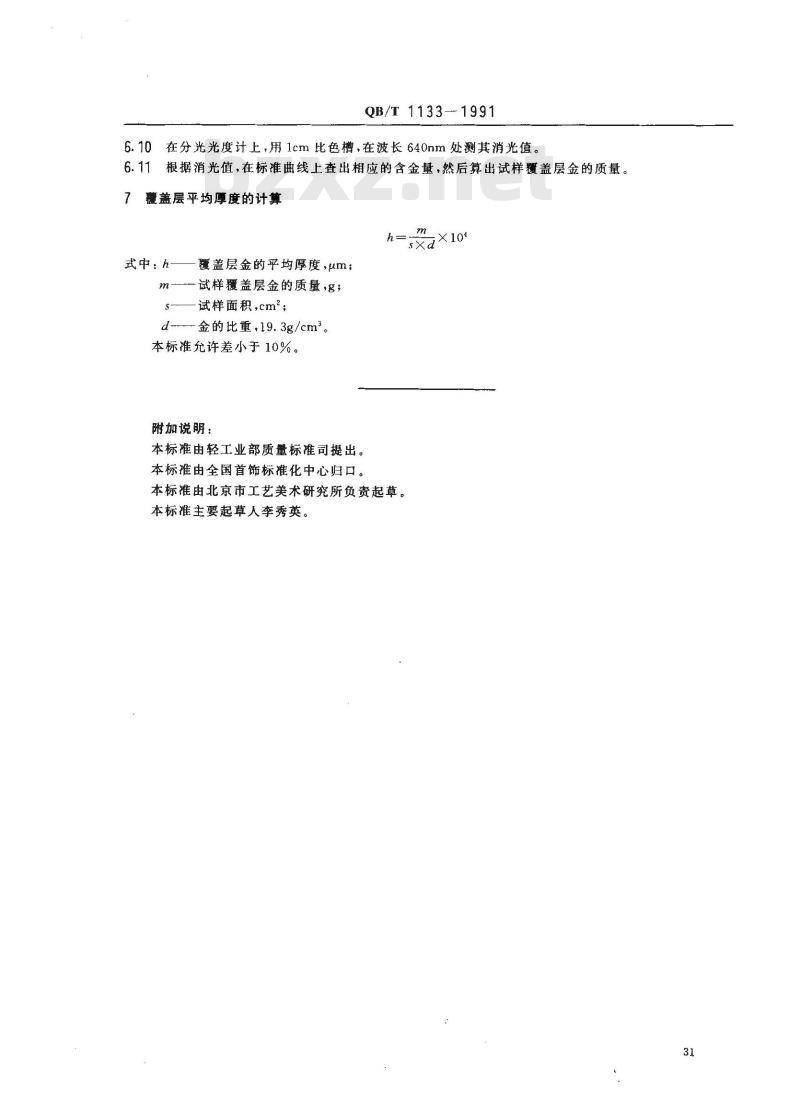

6.10在分光光度计上,用1cm比色槽,在波长640nm处测其消光值。6.11根据消光值,在标准曲线上查出相应的含金量,然后算出试样覆盖层金的质量。囊盖层平均厚度的计算
式中:h
覆盖层金的平均厚度,μm;
一试样覆盖层金的质量,g;
试样面积,cm\;
金的比重,19.3g/cm。
本标准允许差小于10%。
附加说明:
本标准由轻工业部质量标准司提出。本标准由全国首饰标准化中心归口。本标准由北京市工艺美术研究所负责起草。本标准主要起草人李秀英。
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
标准图片预览标准图片预览

标准图片预览:




设为首页 - 收藏本站 - - 返回顶部
请牢记:“bzxz.net”即是“标准下载”四个汉字汉语拼音首字母与国际顶级域名“.net”的组合。 ©2009 标准下载网 www.bzxz.net 本站邮件:[email protected]
网站备案号:湘ICP备2023016450号-1
