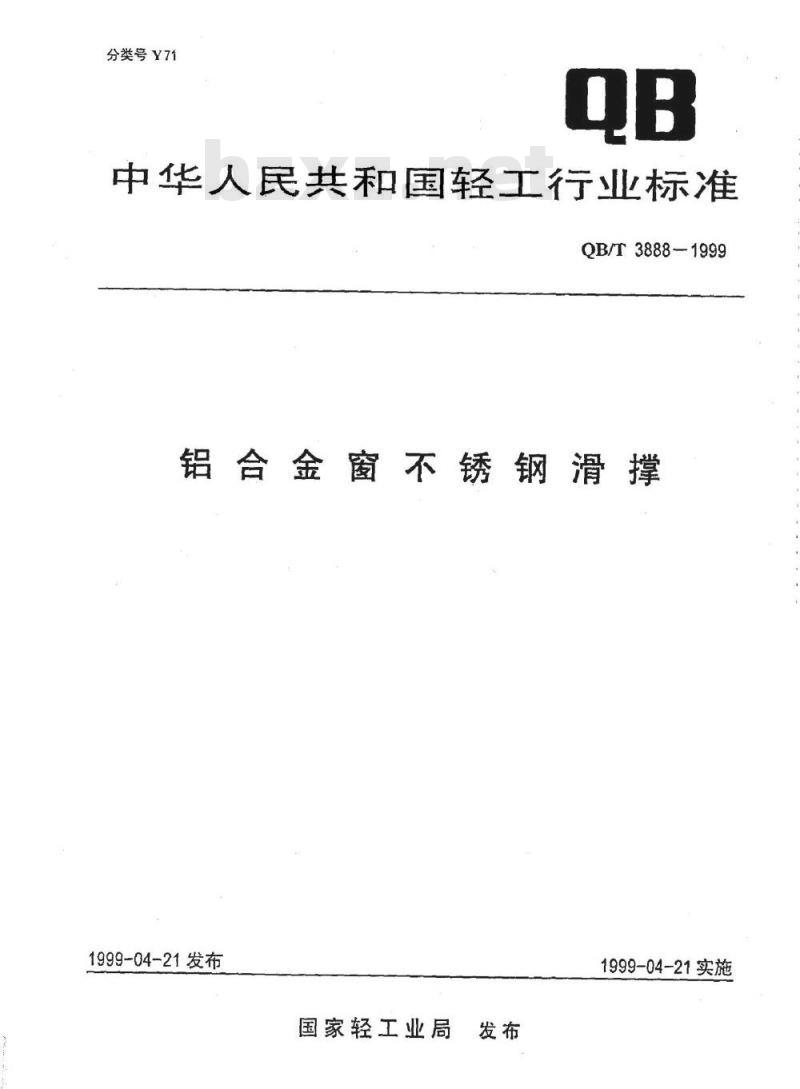

【轻工行业标准(QB)】 铝合金窗不锈钢滑撑

分类号Y71
中华人民共和国轻工行业标准
QB/T3888-1999
铝合金窗不锈钢滑撑
1999-04-21发布
国家轻工业局
1999-04-21实施
QB/3888—1999

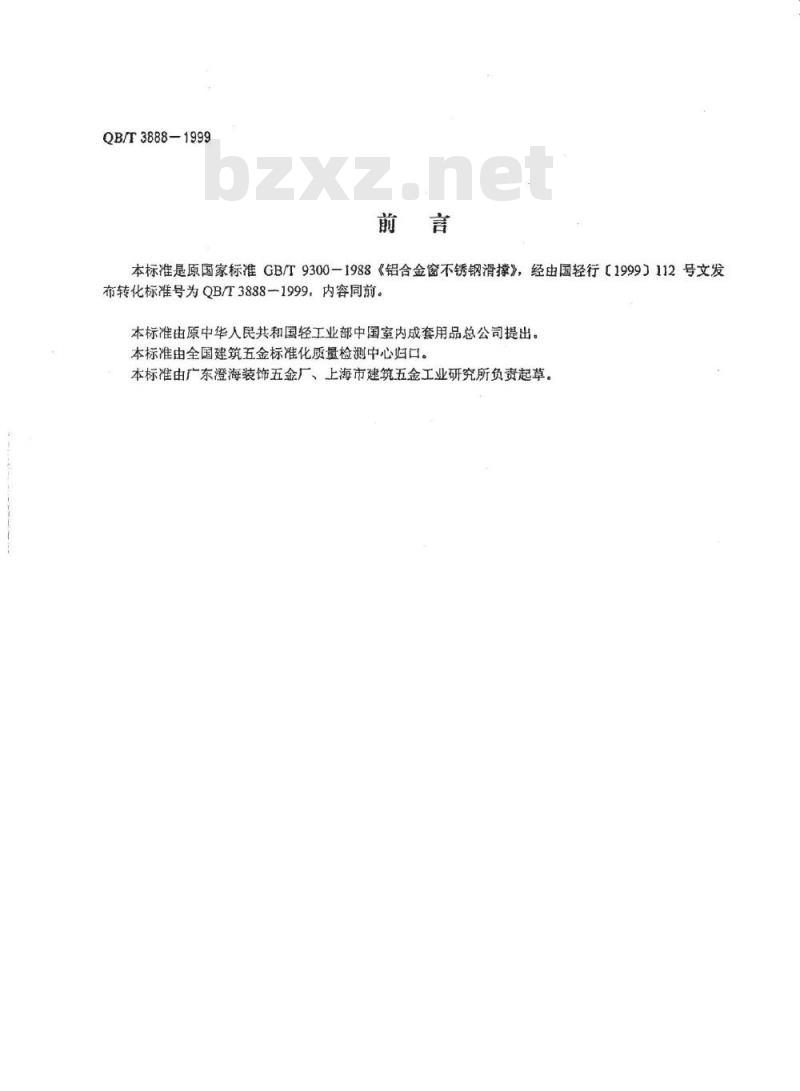

本标准是原国家标准GB/T9300—1988《铝合金窗不锈钢滑撑》，经由国轻行［1999】112号文发布转化标准号为QB/T3888一1999，内容同前。本标准由原中华人民共和国轻工业部中国室内成套用品总公司提出。本标准由全国建筑五金标准化质量检测中心归口。本标准由广东澄海装饰五金厂、上海市建筑五金工业研究所负责起草。r kAoNrkAca=

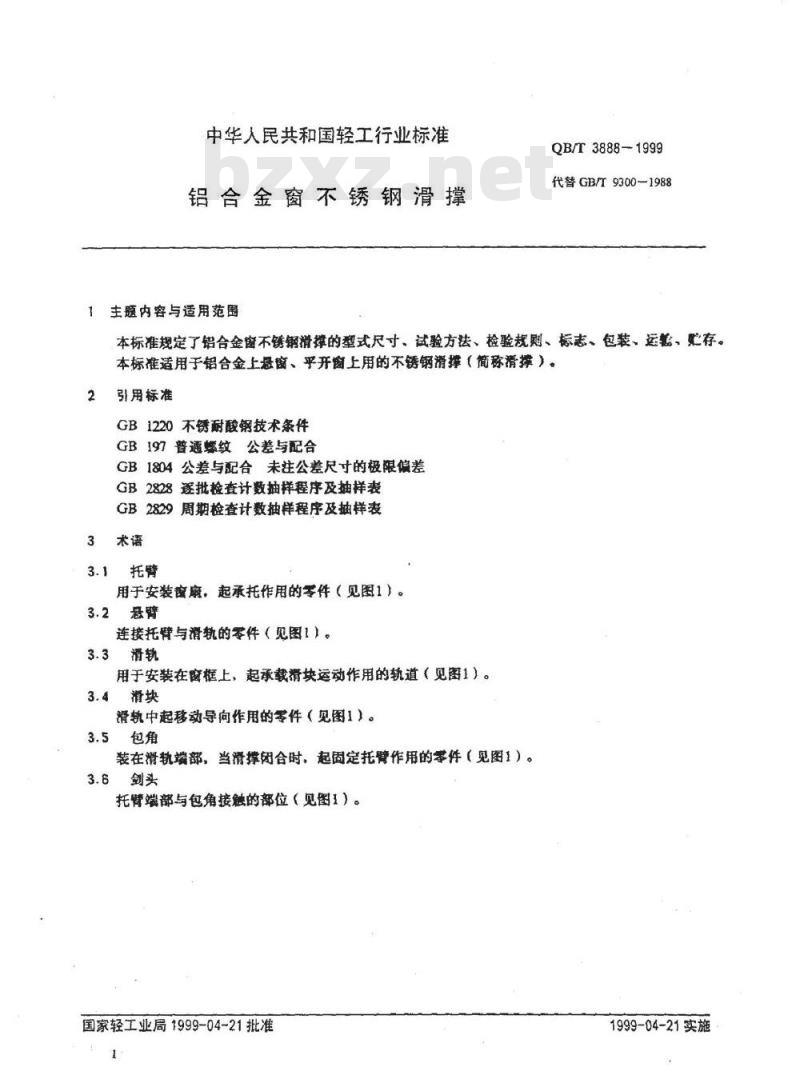

中华人民共和国轻工行业标准
铝合金窗不锈钢滑撑
1主题内容与适用范围
QB/T3888-1999
代替GB/I9300-1988
本标准规定了铝合金窗不锈钢滑摔的型式尺寸、试验方法、检验规则、标志、包装、运善、贮存。本标准适用于铝合金上悬窗、平开窗上用的不锈钢滑撑（简称滑撑）。2
引用标准
GB1220不锈耐酸钢技术条件
GB197普通螺纹公差与配合
GB1804公差与配合未注公差尺寸的极限偏差GB2828逐批检查计数抽样程序及抽样表GB2829周期检查计数抽样程序及抽样表3术语
3.1托臂
用于安装窗扇。起承托作用的零件（见图1）。3.2悬臂
连接托臂与滑轨的零件（见图1）。3.3滑轨
用于安装在窗上，起承载块运动作用的轨道（见图1）。3.4滑块
肾轨中起移动导向作用的零件（见图1）。3.5包角
装在滑轨端部，当滑撑闭合时，起固定托臂作用的零件（见图1）。3.6剑头
托臂端部与包角接触的部位（见图1）。国家轻工业局1999-04-21批准
1999-04-21实施

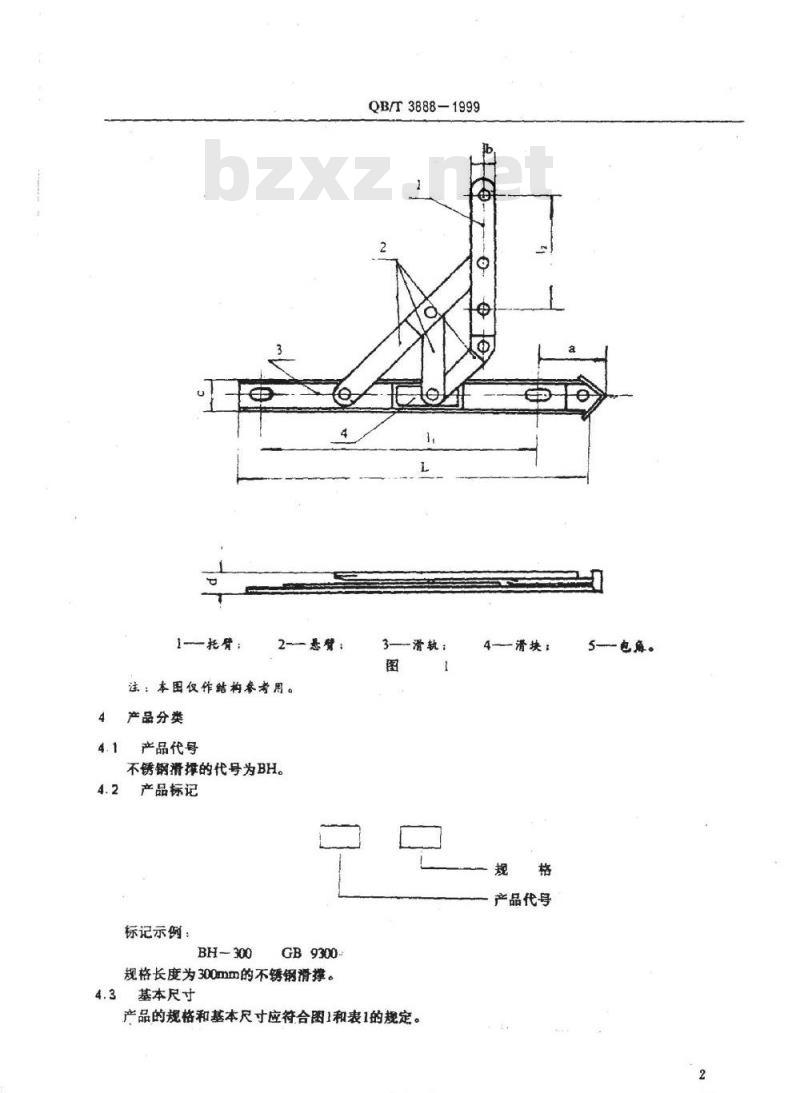

一托臂：bZxz.net
注：本图仅作结构参考用。
产品分类
产品代号
不锈钢滑撑的代号为BH。
产品标记
标记示例：
BH-300
一悬臂：
GB9300
规格长度为300mm的不锈钢滑撑。基本尺寸
QBT3888-1999
一滑轨：
产品的规格和基本尺寸应符合图1和表1的规定。iKAoNKAca
一滑块：
产品代号
5—包角。
清款安装
孔距1
规格200mm适用于上悬窗。
技术要求
QB/T3888-1999
托臂安装
滑轨宽
托臂悬臂材
料厚度子
滑轨、托臂、悬臂、铆钉应选用GBL220中的氏体型不锈钢制造。精度
用is14。
螺纹应符合GB197规定的7级精度要求。高度
60°±2°
未注公差尺寸的极限偏差按GB1804规定的公差等级。孔采用H14轴采用h14长度采装配与表面质量
连接处铆钉端部必须圆正光滑，铆钉两端部不应高出组合件外表面，两终增处铆订腺外。所有接点应牢固、启闭灵活，滑块与滑轨配合有调整余盘。滑撑闭合后，包角与剑头之间的横向间腺应符合表2的规定。表2
产品等级
优等品
一级品
合格品
表面质量按表3规定。
机械性能
开启力托臂与悬臂的开启静拉力应在15N～35N之间。刚性要求
将一对滑撑安装窗扇上，经652试验后，不得有损坏现象，其开启角度不能大于90°3
产品等级
优等品
一级品
合格品
使用寿命
QB/T3888-1999
表面光洁、不得有疫点、划衰、锋和毛刺等缺陷。表面光洁，不得有划痕、蜂校和毛刺等缺陷，充许有微量的症点。表面光洁，不得有明显的宽点、划痕、锋校和毛制等缺陷。将滑撑在表4所示的载荷条件下，按表5不同等级所规定的次数作循环启闭试验后，其关闭时的永久变形量（下垂量）不得大于2mm。表4
规格mm
载荷N
富扇最大宽度mm
产品等级
优等品
一级品
合格品
试验方法
尺寸检测选用示值为0.02的游标卡尺，示值为1的万能角度尺进行检测。螺纹精度用相应的螺纹塞规检测。对5.3.1、5.32、5.34用目测手感检测。对5.3.3应在产品闭合状态下，用塞尺测量。机械性能试验
对5.41的检测用测力计按图2所示进行。KANiKAca
QB/T3888-1999
测力方向
对54.2检测将一对滑择如图3所示安装在试验台上，在表6所列的条件下，按图示方向在窗扇外框中点施加载荷F，受力时间为30s。试验后，量其开启角度。表6
规格mm
窗房规格mnxmm
使用寿命试验
500×1000
450×900
600×1200
650X1500
700×1500
700×1500
将一对滑撑如图3所示安装在试验台上，在表4所列的载荷条件下作每分钟6～10次的往复启闭，其开启角度为75°～80°规格200mm的开启角度为55°~60°，试验后在窗扇关闭状态下测量其变形量（下垂量）。
检验规则
QB/T38881999
产品须经制造厂检验部门检验合格后方能出厂。产品检验分出厂检验和型式检验两种。7.2
出厂检验应按GB2828的规定进行。出厂检验采用一般检查水平Ⅱ，一次正常抽样方案。出厂检验的项目、合格质量水平（AQL值）按表7规定。ikAoNikAca
检验项目
型式尺寸
装配与表面质量
开启力
型式检验按GB2829的规定进行。QB/T3888-1999
本标准条款
当避到下列情况之一时，应进行型式检验。7.3.1.1
转厂生产的试制定型鉴定；
正式生产后，如结构、材料、工艺有较大改变，可能影响性能时：正常生产每年不少于一次；
停产半年恢复生产时。
型式检验的样本应在提交的合格批中抽取，采用一一般检查水平Ⅲ，一次抽样方案。其项目、判别数组、不合格质摄水平（RQL值）按表8规定。表8
检验项目
刚性要求
使用寿命
标志、包装、运输、存
本标准条款
判别数组
产品应有商标或厂名标志。内包装纸盒应标有厂名、产品名称、型号规格、商标。外包装应有产品名称、型号规格、商标、等级、数量、重量、装箱单、出厂日期、厂名。8.2包装
内包装必须清洁、干燥，酸碱性应符合中性包装材料要求。内附使用说明书或产品合格证。外包装应牢固，包装内应村防潮纸。8.3运输
产品在运输中严禁雨淋、受潮。8.4
产品应忙存在通风干燥的仓库中，底层箱子应离地面200mm以上。存处阳近无魔蚀性气体影响，相对湿度小于80%，在以上条件下贮存保质一年。7
