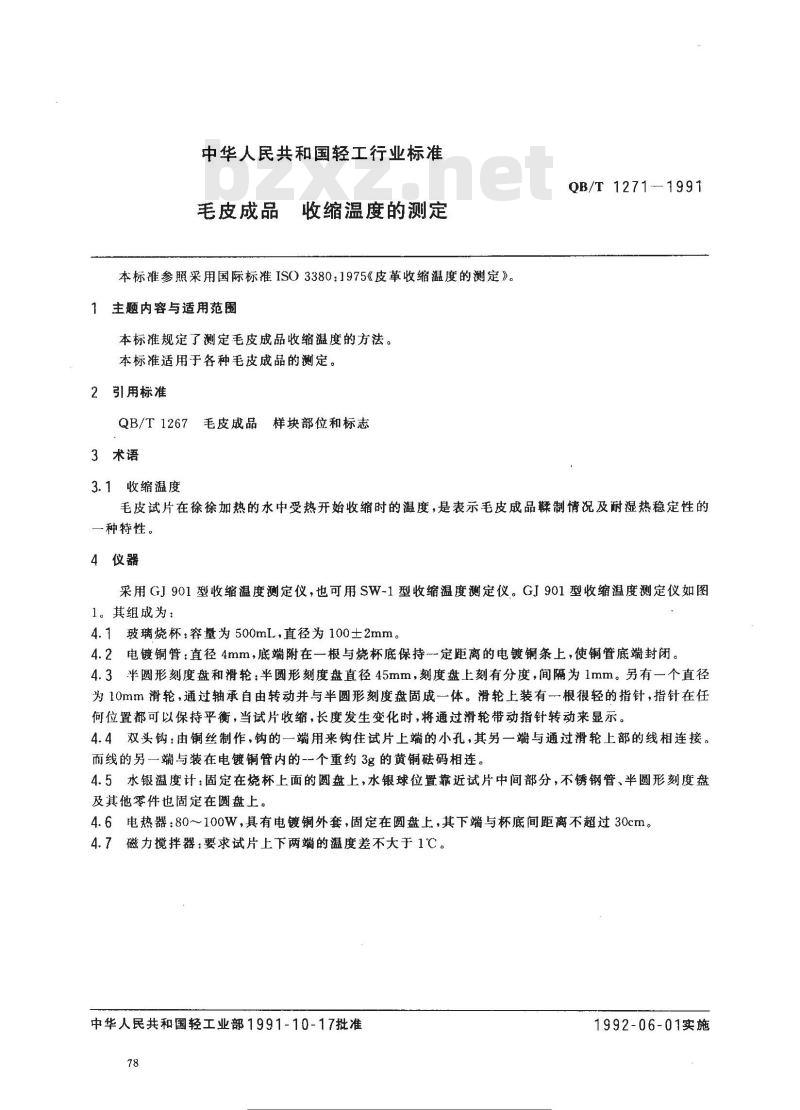

【轻工行业标准(QB)】 毛皮成品--收缩温度的测定

中华人民共和国轻工行业标准
毛皮成品此内容来自标准下载网
收缩温度的测定
本标准参照采用国际标准IS03380：1975《皮革收缩温度的测定》。1主题内容与适用范围
本标准规定了测定毛皮成品收缩温度的方法。本标准适用于各种毛皮成品的测定。2引用标准
QB/T1267毛皮成品样块部位和标志3术语
3.1收缩温度
QB/T 1271-1991
毛皮试片在徐徐加热的水中受热开始收缩时的温度，是表示毛皮成品制情况及耐湿热稳定性的一种特性。
4仪器
采用GJ901型收缩温度测定仪，也可用SW-1型收缩温度测定仪。GJ901型收缩温度测定仪如图1。其组成为：
4.1玻璃烧杯：容量为500mL，直径为100士2mm。4.2电镀铜管：直径4mm，底端附在一根与烧杯底保持一定距离的电镀铜条上，使铜管底端封闭。4.3半圆形刻度盘和滑轮：半圆形刻度盘直径45mm，刻度盘上刻有分度，间隔为1mm。另有一个直径为10mm滑轮，通过轴承自由转动并与半圆形刻度盘固成一体。滑轮上装有一根很轻的指针，指针在任何位置都可以保持平衡，当试片收缩，长度发生变化时，将通过滑轮带动指针转动来显示。4.4双头钩：由铜丝制作，钩的一端用来钩住试片上端的小孔，其另一端与通过滑轮上部的线相连接。而线的另一端与装在电镀铜管内的-一个重约3g的黄铜码相连。4.5水银温度计：固定在烧杯上面的圆盘上，水银球位置靠近试片中间部分，不锈钢管、半圆形刻度盘及其他零件也固定在圆盘上。
4.6电热器：80～100W，具有电镀铜外套，固定在圆盘上，其下端与杯底间距离不超过30cm。4.7磁力搅拌器要求试片上下两端的温度差不大于1℃。中华人民共和国轻工业部1991-10-17批准78
下减造罗
1992-06-01实施
5试样

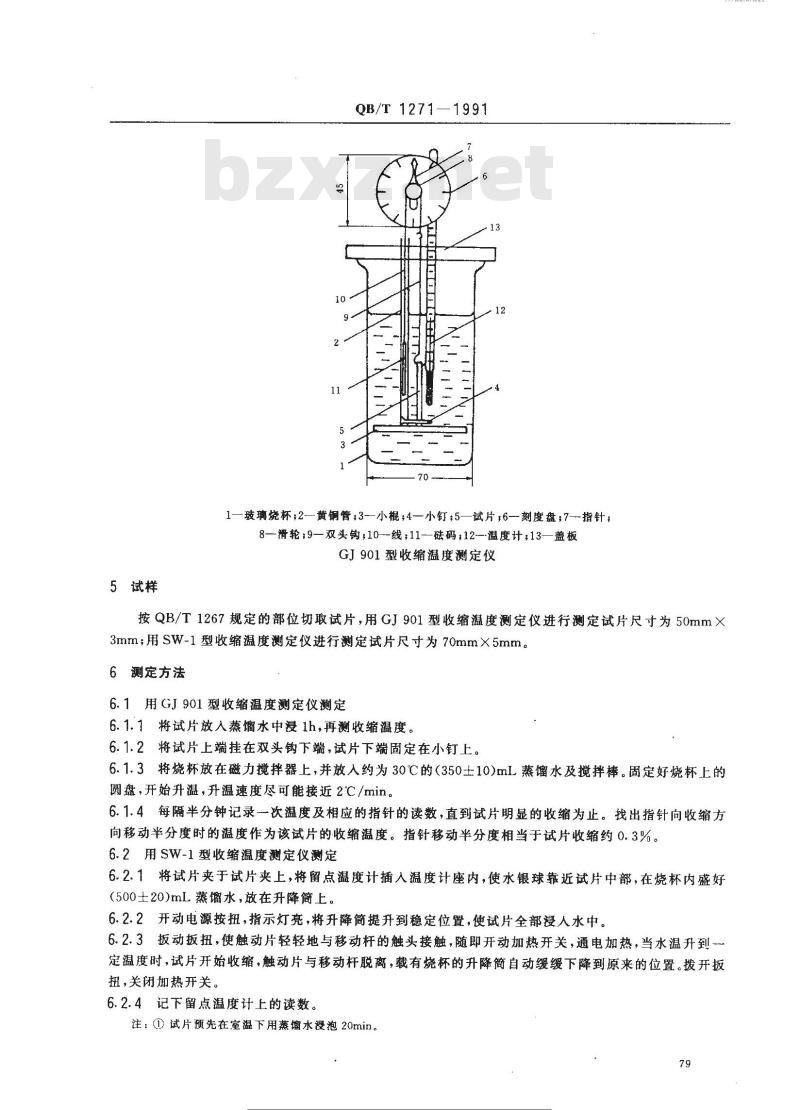

QB/T1271—1991
1—玻璃烧杯;2—黄铜管：3小棍：4—小钉5—试片；6--刻度盘；7-指针；8—滑轮：9—双头钩；10--线；11—磁码；12--温度计；13—盖板GJ 901型收缩温度测定仪
按QB/T1267规定的部位切取试片，用GJ901型收缩温度测定仪进行测定试片尺寸为50mm×3mm；用SW-1型收缩温度测定仪进行测定试片尺寸为70mm×5mm。6测定方法
6. 1 用GJ 901 型收缩温度测定仪测定6.1.1将试片放入蒸馏水中浸1h，再测收缩温度。6.1.2将试片上端挂在双头钩下端，试片下端固定在小钉上。6.1.3将烧杯放在磁力搅拌器上，并放人约为30℃的（350士10)mL蒸馏水及搅拌棒。固定好烧杯上的圆盘，开始升温，升温速度尽可能接近2℃/min。6.1.4每隔半分钟记录一次温度及相应的指针的读数，直到试片明显的收缩为止。找出指针向收缩方向移动半分度时的温度作为该试片的收缩温度。指针移动半分度相当于试片收缩约0.3%。6. 2 用 SW-1 型收缩温度测定仪测定6.2.1将试片夹于试片夹上，将留点温度计插入温度计座内，使水银球靠近试片中部，在烧杯内盛好（500士20)mL蒸馏水，放在升降简上。6.2.2开动电源按扭，指示灯亮，将升降简提升到稳定位置，使试片全部浸人水中。6.2.3扳动扳扭，使触动片轻轻地与移动杆的触头接触，随即开动加热开关，通电加热，当水温升到定温度时，试片开始收缩，触动片与移动杆脱离，载有烧杯的升降筒自动缓缓下降到原来的位置。拨开扳扭，关闭加热开关。
6.2.4记下留点温度计上的读数。注：①试片预先在室温下用蒸馏水没泡20min。79
TYKANIKAca

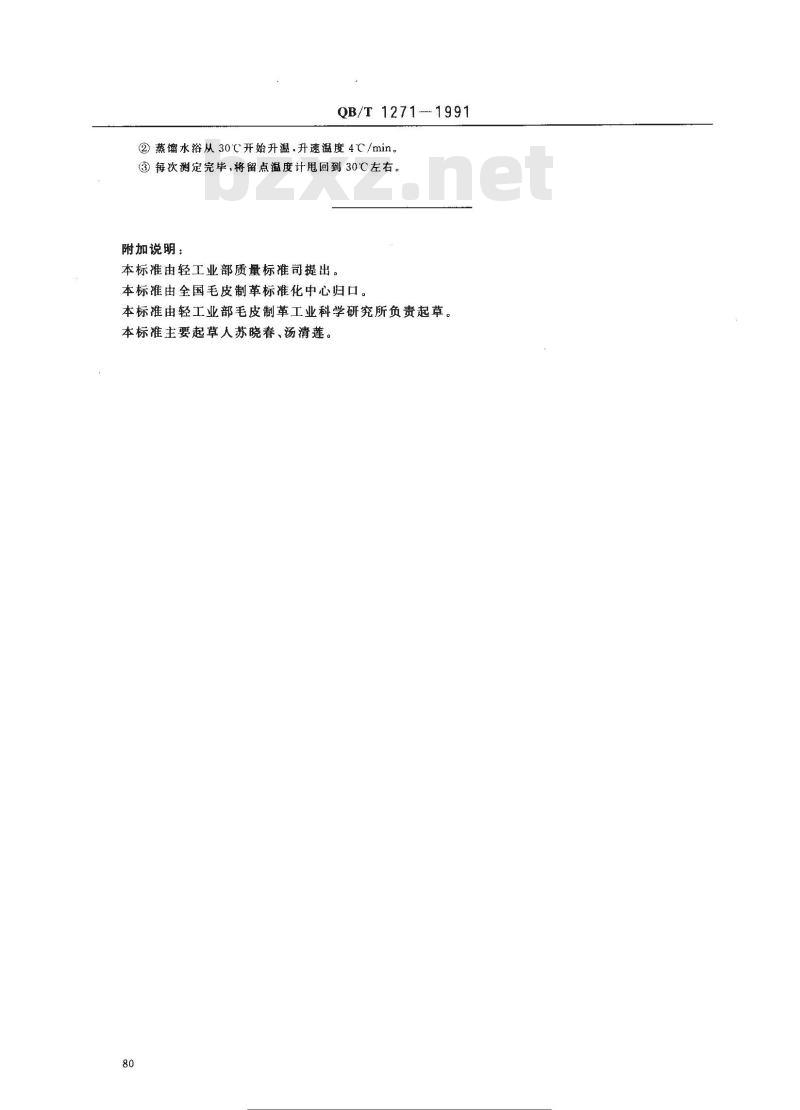

QB/T1271-1991
②蒸馏水浴从30℃开始升温，升速温度4℃/min。③每次测定完毕，将留点温度计甩回到30℃左右。附加说明：
本标准由轻工业部质量标准司提出。本标准由全国毛皮制革标准化中心归口。本标准由轻工业部毛皮制革工业科学研究所负责起草。本标准主要起草人苏晓春、汤清莲。80
标准搜零网究
各义标准行业资科免费下载
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
