【轻工行业标准(QB)】 聚四氟乙烯管材

分类号G33
中华人民共和国轻工行业标
QB/T3624-1999
聚四氟乙烯管材
1999-04-21发布
国家轻工业局
1999-04-21实施

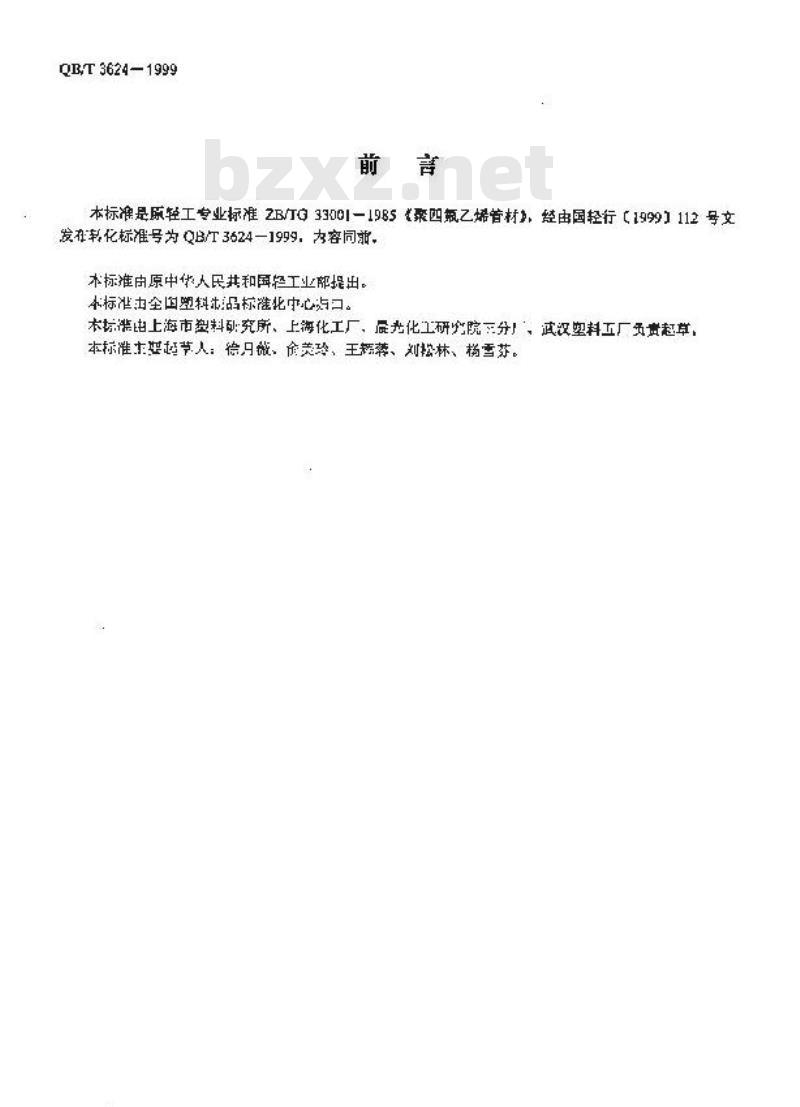

QB/T36241999
本标准量原轻工专业标准2B/G33001-1985四瓶乙烯材，经由国轻行（1999】112号文发存转化标准号为QB/T3624—1999，力容同前本标准由原中代人民共和国轻工业部提出。本标准出全国塑料品标化中心口。本标漂由上海市塑料础究所、上海化工厂，晨光化工研院三分厂、武汉塑料工厂页责起草，本标准主翌起节人：德月薇、命美玲、王辉葬、刘松林、榜雪苏。中华人民共和国轻工行业标准

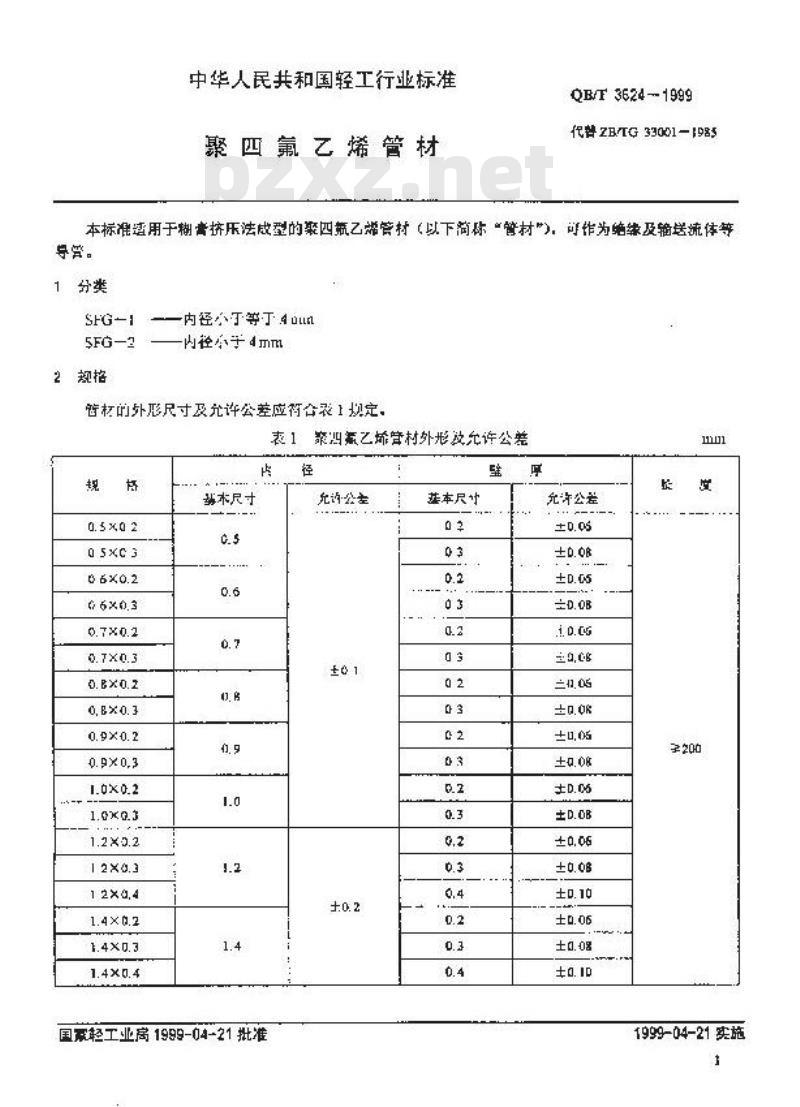

聚四氟乙烯管材
QB/F3624-1999
亿2BTG33001-1985
本标准蜜用于糊害挤压法成型的聚四瓶乙烯管材（以下简称“管材），可作为缩缘及输送流佐等导管。
2规格
内径小等于Am
一内径小于4mm
皆杆的外形尺寸及允许公差应衍合裂1规定，表1策四氟艺烯管材外形技允许公差规
木尺于
国系轻工业离1999-04-21批准
充许公差
基本尺廿
充许公差
.1. 0.CG
三,心
二 ,05
± u,05
1999-04-21施
2.0× 0.4
2.5×0. 3
30×03
基本尺寸

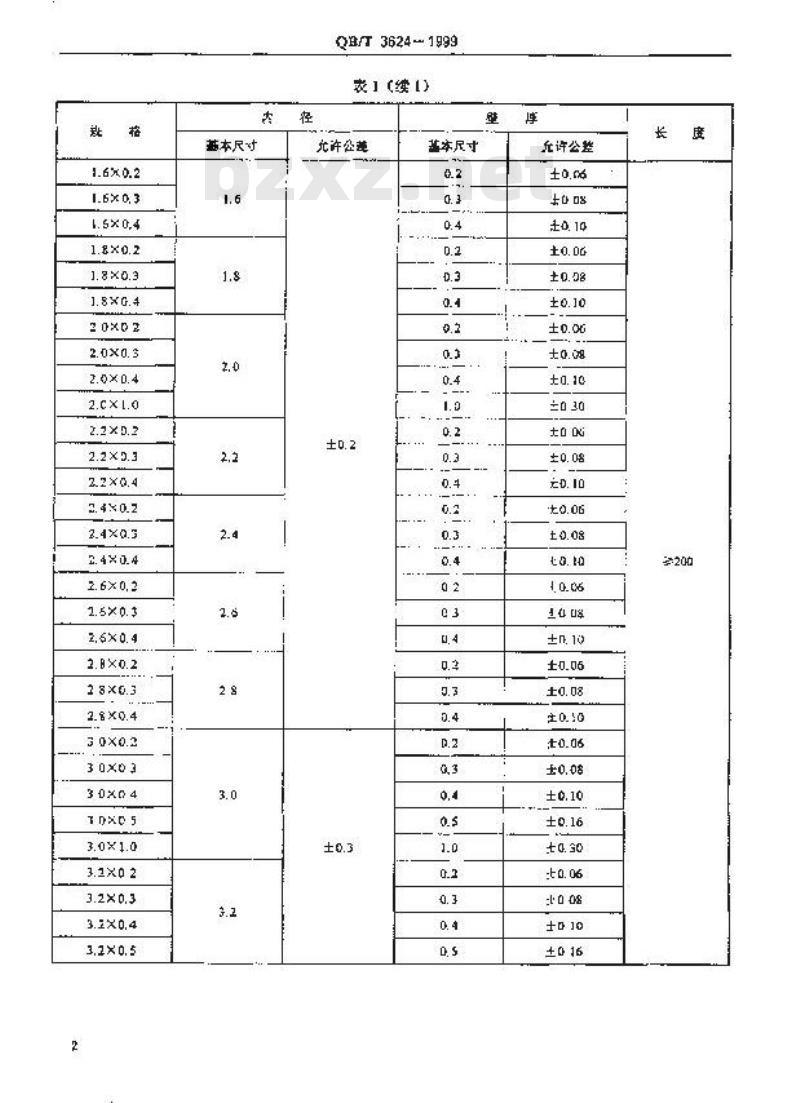

Q/T36241999
表(续1)
允许公莲
基本尺寸
充许公些
±0 30
.4X0.4
3, 4 ×. s
3. 8×0.3
≤. 0×0. 3
苗本尺寸

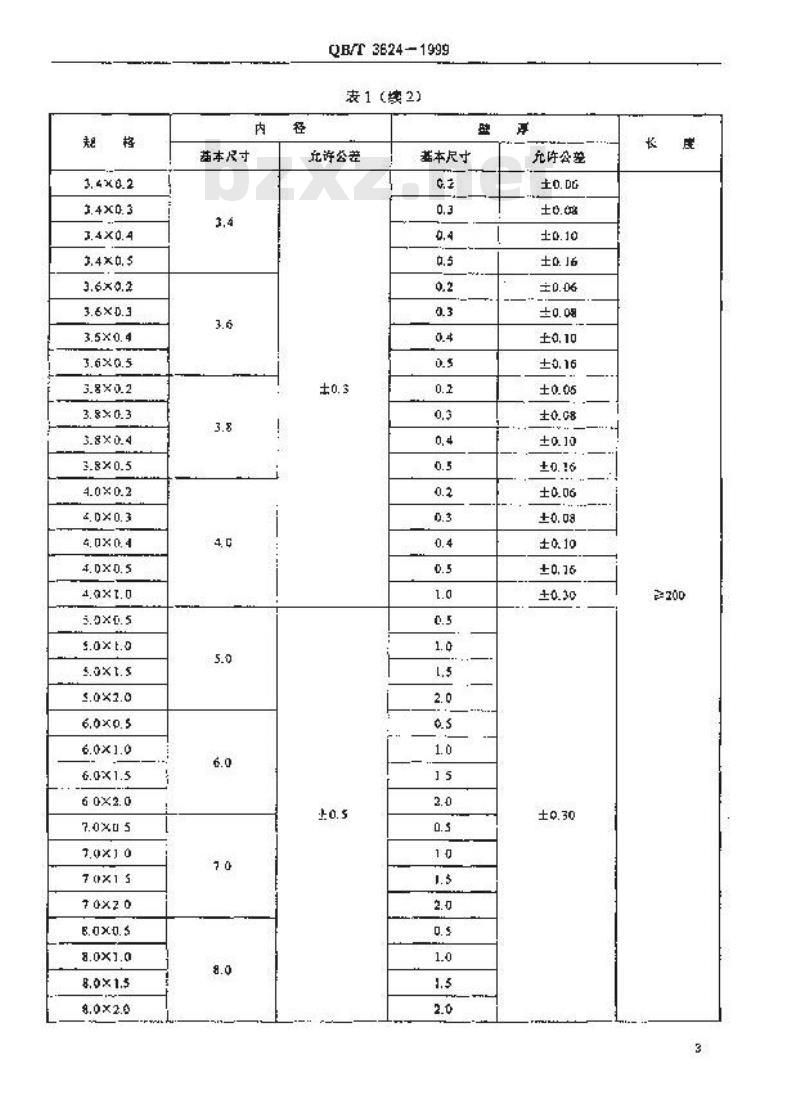

QB/T3624-1999
表1（续2）
充许公差
基本尺寸
充许公差
10ox15
13.0 x2.0
130X20
13.0×1 5
13.0×2.G
14.0×1.5
:4.c X2.G
15. 0X1 5
15.0×2.0
16.0×1.5
16.0×2.0
17 ×15
180×15
19.0×1.5
20.0×1 3
20.0×2.0
25 0×1.5
25.0.x2.0
25.0× 2.5
QRT 3624-1999
表（续3)
充许公券
英本尺寸
许公差
30.0×1.5
30.0×2.0
30.0×2 5
基本尺寸
非，特蛛规格经供需观方协商确定技术涤件
31外观
ORT3624-1999
表1（继完）
充许公案
3.1.1管材的赖色量乳白色或略带微费色，基本尺讨
充均公差
3.1.2管村的外表面密光滑，不允许有拉毛、婴数、气泄及机减紊质荐在。3.2性能
管档的性能应衍含表2规定
拉作度
交乱击军电压
4试验方法
4.1管材外型尺寸的刚量免费标准下载网bzxz
4.1.1内径
用具有标准值和允许公差的患规进行测量。4. 1. 2厚度
4.1.2.1SFG-1把带材两端期用0.02mm游标卡尺进行盘。4.1.2.2SFG-2用0.02m游标卡尺进行测量。4.2外观
在自然光线下用目视法检险
4.3比重的测定
2.10--2.30
按原GB1033一1970《塑料比重试验法进行，测定时浸遗减（蒸缩水）中加入微的润谨控6
4.布拉钟强度及断裂仲长率的测定QET 3624—1999
4.4.1试验条件温度为(23±2)℃，相对滤度为45%~55%.放置Bh以,上。4.4.2SFG一1管材在试样中央部分记以40mm标记，夹具间距为50，两端打阅结并包以胶布进行生物测试，在拉独过程中若试样打滑受断在齐具中则数据光效。4.4.3SFG一2管材将试样纵向开（录厚较厚开有困难则可以进行实物测试)，款有效宽度为6.5mm亚会型试祥逃行测试。
4.4.4起伸速度为[100士10)mm/ml，以五个试样的算术乎均值为则试结果.4.5交流击穿电压的测定
接原GB1046一1970塑料工击穿弱度和耐屯压试验女法进行。取长度为100而的管材，将感光的金腐静插入试样内部作为内电极，试样外而中央部分卷绕金扁簇作为外电极，然后将试样同电极放入变压盟注中，加以工须交流电压以1000V/s速度平稳升压直至试样被击穿，读取击穿电证他，试验以三个试样算术平均慎为划试结果。试详
5检验规则
5.1管特检验以批为单位。
外电板
击交电压试样及电极装典图
5.2同批原料、同一工艺、补规格为一批。5.3每批管材应逐权进行外型尺寸测量和外观检验.部电极
单位：B
5.4批管材按3.2逐条测其性能，如试验结果小合略购应取双诺试提对不合格项目进行复试股若仍不合格则该批为不合格。
6标志、包装、运箱、购存
6.1均托管材应附有质量合格证，并注喷管材类别、批号，规恪放激盈。日.2管材品平直或盘统装于塑料薄破袭宁。6.3管材运输时防止撤击并成包装状态泄存在不爱阳光直射的清洁库房内。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
