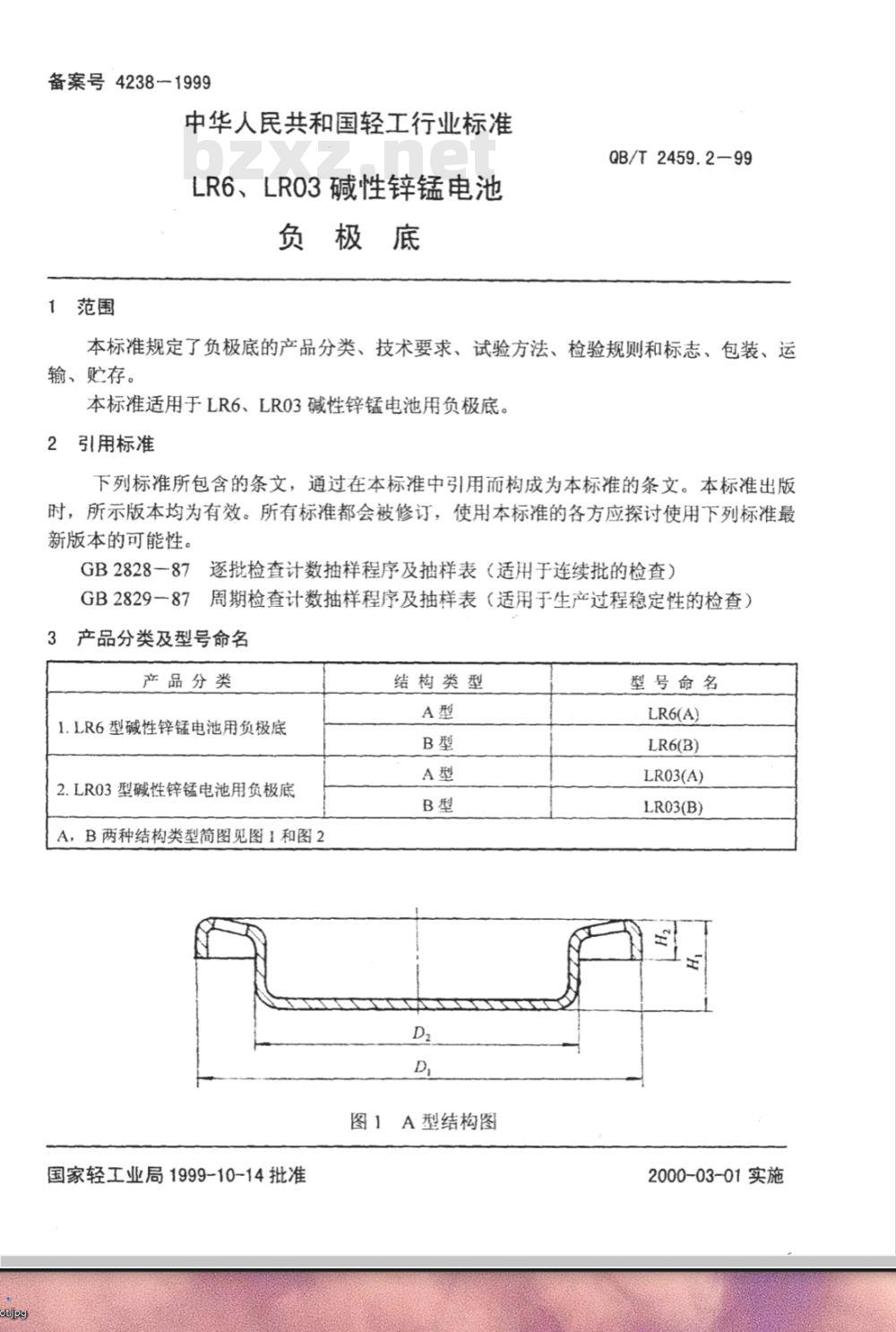

【轻工行业标准(QB)】 LR6、LR03碱性锌锰电池 负极底

备案号42381999
中华人民共和国轻工行业标准
LR6、LR03碱性锌锰电池
负极底
QB/T2459.2—99
本标准规定了负极底的产品分类、技术要求、试验方法、检验规则和标志、包装、运输、贮存。
本标准适用于LR6、LR03碱性锌锰电池用负极底。引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB2828一87逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB2829一87周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）3产品分类及型号命名
产品分类
1.LR6型碱性锌锰电池用负极底
2.LR03型碱性锌锰电池用负极底A，B两种结构类型简图见图1和图2国家轻工业局1999-10-14批准
结构类型
A型结构图
型号命名
LR6(A)
LR6(B)
LR03(A)
LR03(B)
2000-03-01实施

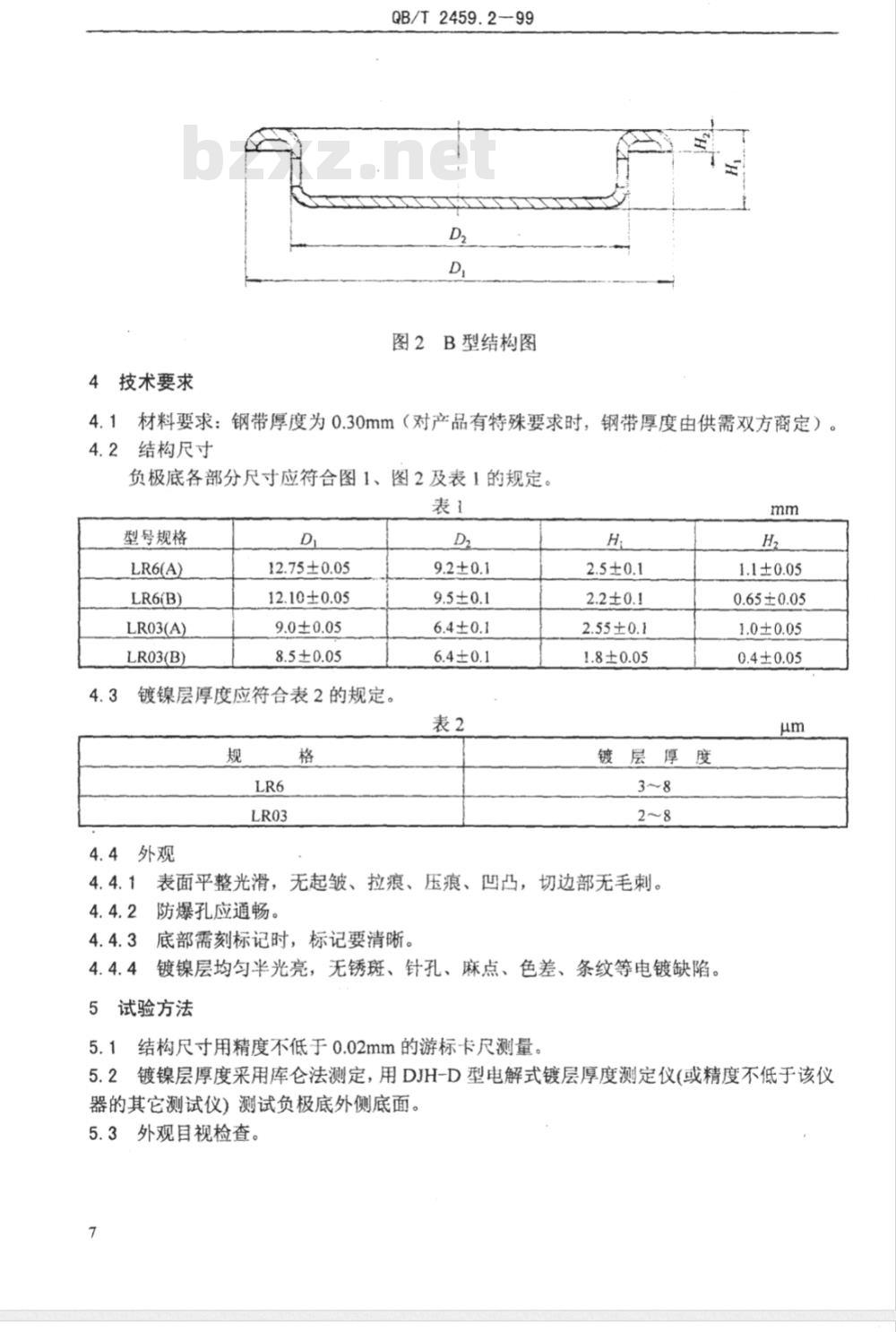

4技术要求
QB/T2459.2-99Www.bzxZ.net
图2B型结构图
4.1材料要求：钢带厚度为0.30mm（对产品有特殊要求时，钢带厚度由供需双方商定）。4.2结构尺寸
负极底各部分尺寸应符合图1、图2及表1的规定。表1
型号规格
LR6(A)
LR6(B)
LR03(A)
LR03(B)
12.75±0.05
12.10±0.05
9.0±0.05
8.5±0.05
镀镍层厚度应符合表2的规定。
4.4外观
2.55±0.1
1.8±0.05
镀层厚度
4.4.1表面平整光滑，无起皱、拉痕、压痕、凹凸，切边部无毛刺。4.4.2防爆孔应通畅。
4.4.3底部需刻标记时，标记要清晰。4.4.4镀镍层均匀半光亮，无锈斑、针孔、麻点、色差、条纹等电镀缺陷。5试验方法
5.1结构尺寸用精度不低于0.02mm的游标卡尺测量，mm
1.1±0.05
0.65±0.05
1.0±0.05
0.4±0.05
5.2镀镍层厚度采用库仑法测定，用DJH-D型电解式镀层厚度测定仪(或精度不低于该仪器的其它测试仪）测试负极底外侧底面。5.3外观目视检查。

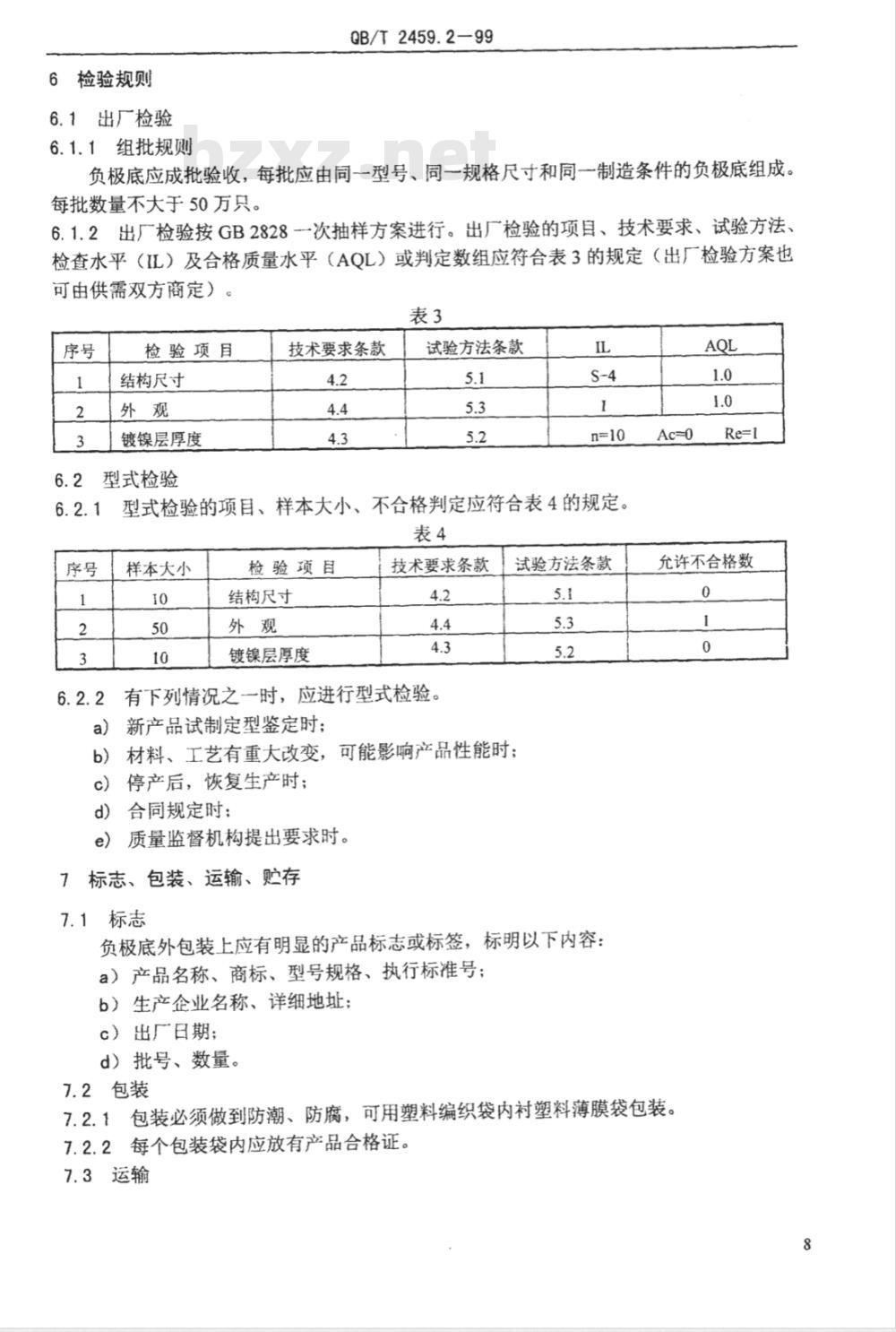

6检验规则
6.1出厂检验
QB/T2459.2-99
6.1.1组批规则
负极底应成批验收，每批应由同一型号、同一规格尺寸和同一制造条件的负极底组成。每批数量不大于50万只。
6.1.2出厂检验按GB2828次抽样方案进行。出厂检验的项目、技术要求、试验方法、检查水平（IL）及合格质量水平（AOL）或判定数组应符合表3的规定（出厂检验方案也可由供需双方商定）。
检验项目
结构尺寸
镀镍层厚度
技术要求条款
试验方法条款
型式检验
型式检验的项目、样本大小、不合格判定应符合表4的规定。6.2.1
样本大小
检验项目
结构尺寸
镀镍层厚度
技术要求条款
有下列情况之一时，应进行型式检验。试验方法条款
新产品试制定型鉴定时；
材料、工艺有重大改变，可能影响产品性能时：b)
停产后，恢复生产时；
合同规定时；
质量监督机构提出要求时。
7标志、包装、运输、购存
7.1标志
负极底外包装上应有明显的产品标志或标签，标明以下内容：a）产品名称、商标、型号规格、执行标准号：b）生产企业名称、详细地址；
c）出厂日期；
d）批号、数量。
允许不合格数
7.2包装
7.2.1包装必须做到防潮、防腐，可用塑料编织袋内衬塑料薄膜袋包装。7.2.2每个包装袋内应放有产品合格证。7.3运输

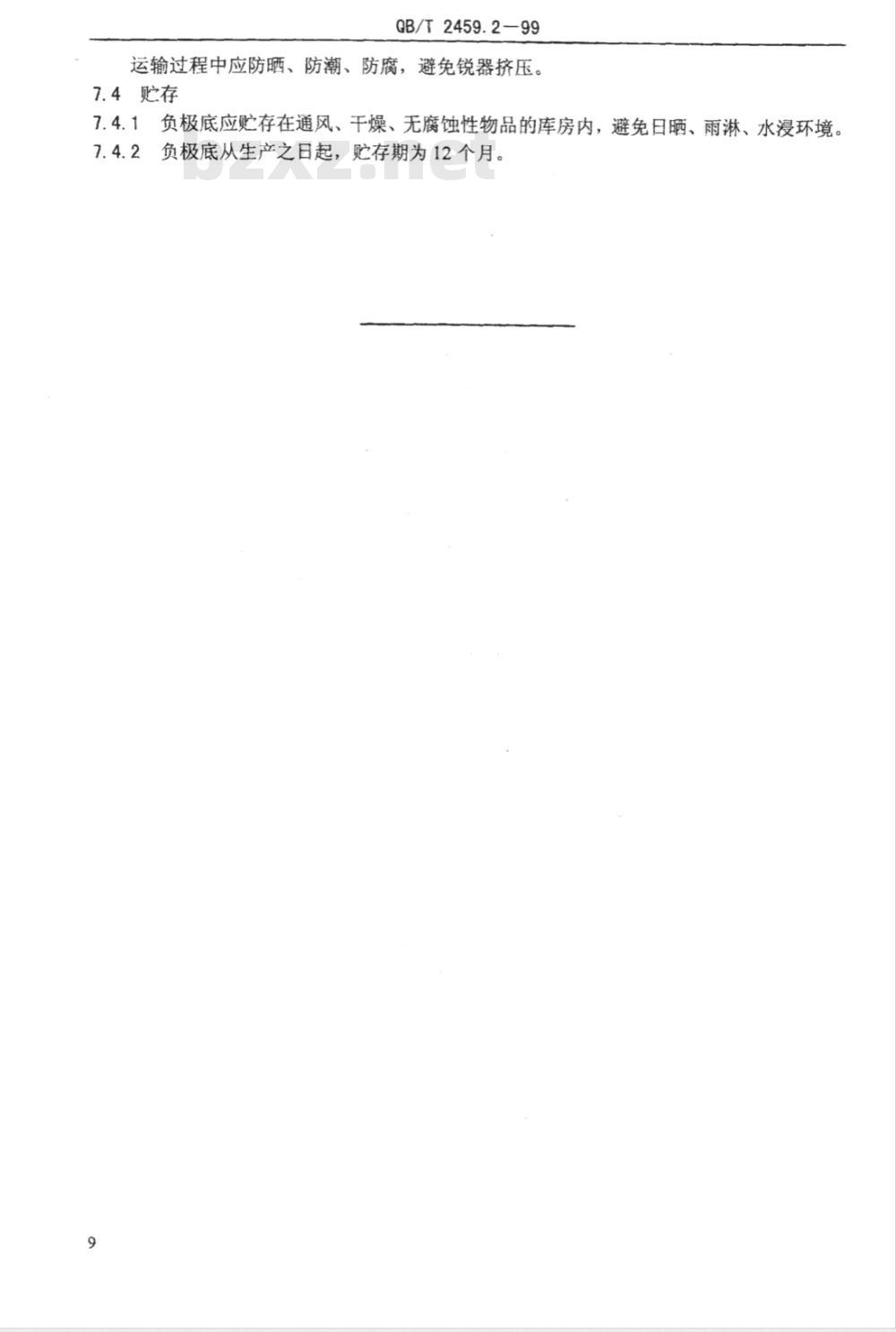

QB/T 2459.2—99
运输过程中应防晒、防潮、防腐，避免锐器挤压。7.4购存
7.4.1负极底应贮存在通风、干燥、无腐蚀性物品的库房内，避免日晒、雨淋、水浸环境。7.4.2负极底从生产之日起，贮存期为12个月。9
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
