【国家标准(GB)】 矿物棉制品吸水性试验方法

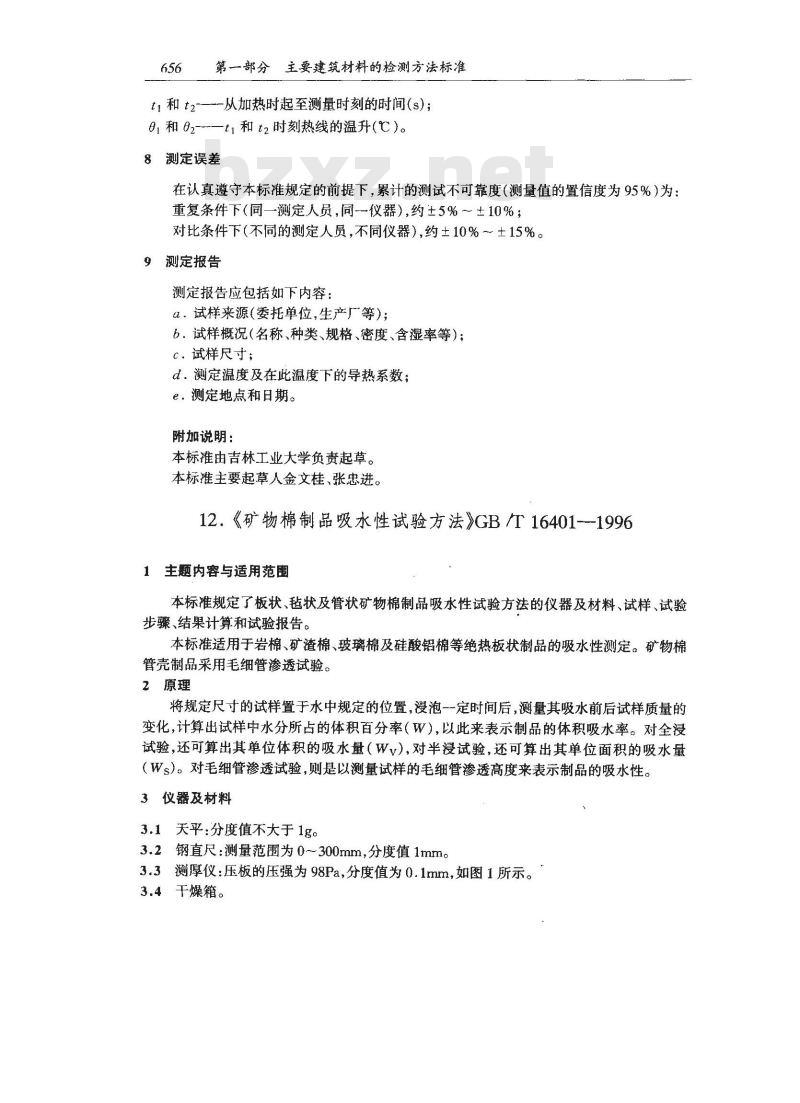

第一部分主要建筑材料的检测方法标准t1和t2-—-从加热时起至测量时刻的时间(s)；1和 2-—ti 和 t2 时刻热线的温升(℃)。8测定误差
在认真遵守本标准规定的前提下，累计的测试不可靠度（测量值的置信度为95%）为：重复条件下（同一测定人员，同一仪器），约±5%～±10%；对比条件下（不同的测定人员，不同仪器）,约±10%～±15%。9测定报告
测定报告应包括如下内容：
α.试样来源（委托单位，生产厂等）；6.试样概况（名称、种类、规格、密度、含湿率等）；c．试样尺寸；
d测定温度及在此温度下的导热系数；e．测定地点和日期。
附加说明：
本标准由吉林工业大学负责起草。本标准主要起草人金文桂、张忠进。12.《矿物棉制品吸水性试验方法》GB/T16401---19961主题内容与适用范图
本标准规定了板状、毡状及管状矿物棉制品吸水性试验方法的仪器及材料、试样、试验步骤、结果计算和试验报告。
本标准适用于岩棉、矿渣棉、玻璃棉及硅酸铝棉等绝热板状制品的吸水性测定。矿物棉管壳制品采用毛细管渗透试验。2原理
将规定尺寸的试样置于水中规定的位置，浸泡一定时间后，测量其吸水前后试样质量的变化，计算出试样中水分所占的体积百分率（W），以此来表示制品的体积吸水率。对全浸试验，还可算出其单位体积的吸水量（Wv），对半浸试验，还可算出其单位面积的吸水量（Ws）。对毛细管渗透试验，则是以测量试样的毛细管渗透高度来表示制品的吸水性。3仪器及材料
3.1天平：分度值不大于1g。
3.2钢直尺：测量范围为0~300mm，分度值1mm。3.3测厚仪：压板的压强为98Pa，分度值为0.1mm，如图1所示。3.4干燥箱。

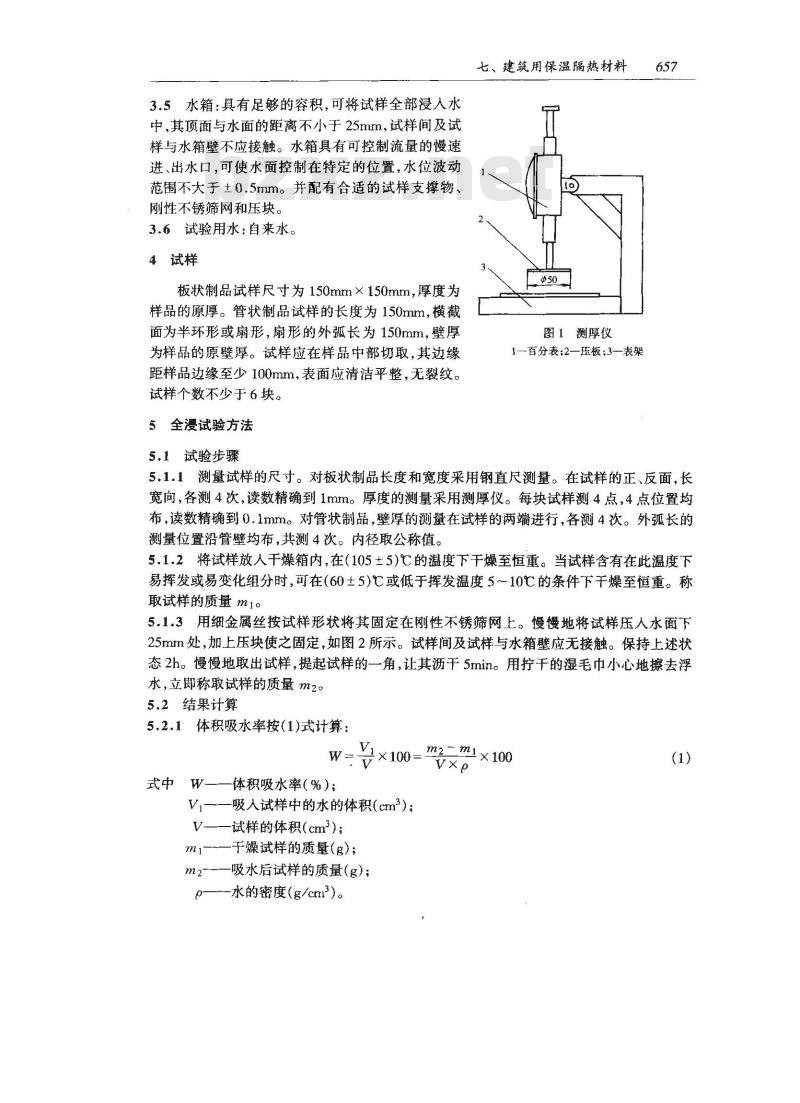

3.5水箱：具有足够的容积，可将试样全部漫人水中,其顶面与水面的距离不小于25mm，试样间及试样与水箱壁不应接触。水箱具有可控制流量的慢速进、出水口，可使水面控制在特定的位置，水位波动范围不大于土0.5mm。并配有合适的试样支撑物，刚性不锈筛网和压块。
3.6试验用水：自来水。
4试样
板状制品试样尺寸为150mm×150mm，厚度为样品的原厚。管状制品试样的长度为150mm，横截面为半环形或扇形,扇形的外弧长为150mm,壁厚为样品的原壁厚。试样应在样品中部切取，其边缘距样品边缘至少100mm，表面应清洁平整，无裂纹。试样个数不少于6块。
5全浸试验方法
5.1试验步骤
七、建筑用保温隔热材料
图1测厚仪
1—百分表;2—压板;3—表架
5.1.1测量试样的尺寸。对板状制品长度和宽度采用钢直尺测量。在试样的正、反面，长宽向，各测4次，读数精确到1mm。厚度的测量采用测厚仪。每块试样测4点，4点位置均布，读数精确到0.1mm。对管状制品，壁厚的测量在试样的两端进行，各测4次。外弧长的测量位置沿管壁均布,共测4次。内径取公称值。5.1.2将试样放人干燥箱内，在(105±5)℃的温度下干燥至恒重。当试样含有在此温度下易挥发或易变化组分时，可在(60±5)℃或低于挥发温度5～10℃的条件下干燥至恒重。称取试样的质量m10
5.1.3用细金属丝按试样形状将其固定在刚性不锈筛网上。慢慢地将试样压人水面下25mm处，加上压块使之固定，如图2所示。试样间及试样与水箱壁应无接触。保持上述状态2h。慢慢地取出试样，提起试样的-角，让其沥干5min。用拧干的湿毛巾小心地擦去浮水，立即称取试样的质量m2。
5.2结果计算
5.2.1体积吸水率按(1)式计算：m2= m1 ×100
×100=
式中W—一体积吸水率(%);
Vi-一吸人试样中的水的体积(cm2)；V免费标准bzxz.net
-试样的体积（cm2）;
m1——于燥试样的质量(g);
-吸水后试样的质量(g)；
-水的密度(g/cm2)。

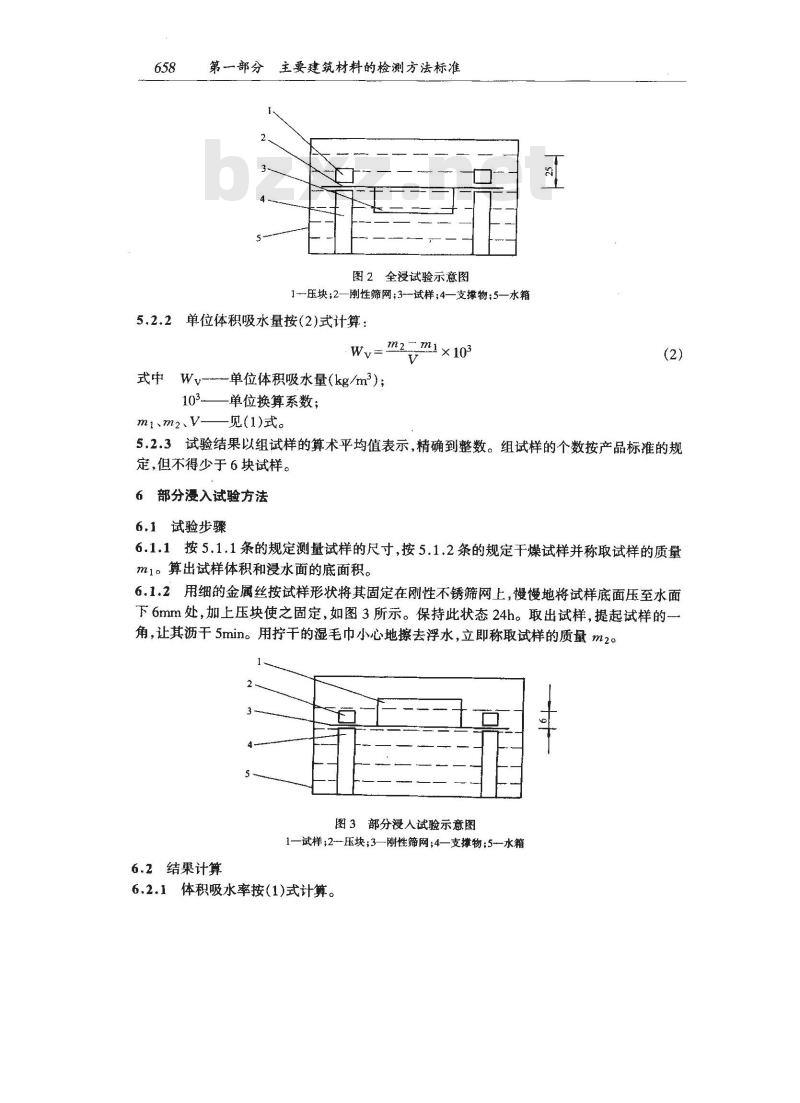

第一部分主要建筑材料的检测方法标准图2 全浸试验示意图
1压块;2一刚性筛网;3--试样;4—支撑物;5一水箱单位体积吸水量按(2)式计算：
m2- m1×103
式中國
Wv--单位体积吸水量（kg/m2）；103
m1vm2、V
一单位换算系数；
-见(1)式。
5.2.3试验结果以组试样的算术平均值表示，精确到整数。组试样的个数按产品标准的规定，但不得少于6块试样。
6部分漫入试验方法
6.1试验步骤
6.1.1按5.1.1条的规定测量试样的尺寸，按5.1.2条的规定干燥试样并称取试样的质量m1。算出试样体积和浸水面的底面积。6.1.2用细的金属丝按试样形状将其固定在刚性不锈筛网上，慢慢地将试样底面压至水面下6mm处，加上压块使之固定，如图3所示。保持此状态24h。取出试样，提起试样的角，让其沥干5min。用拧干的湿毛巾小心地擦去浮水，立即称取试样的质量m2。图3部分浸人试验示意图
1—试样;2--压块;3刚性筛网;4支撑物;5-水箱6.2结果计算

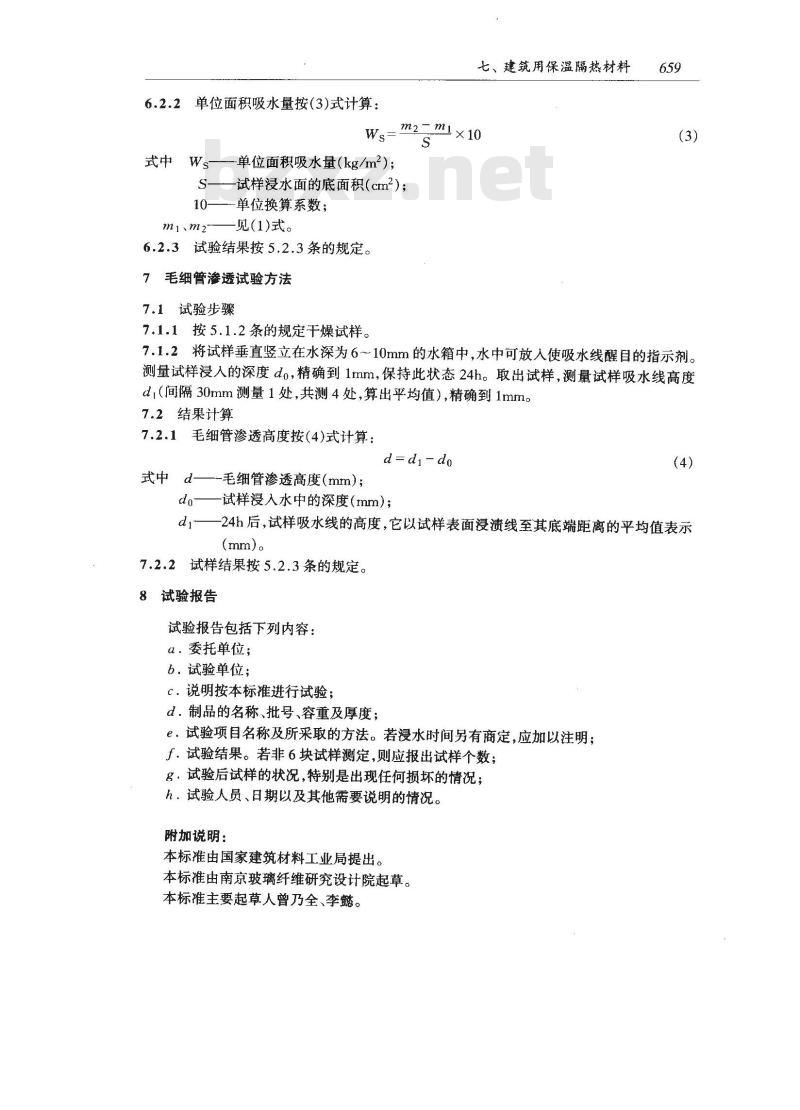

6.2.1体积吸水率按(1)式计算。6.2.2单位面积吸水量按（3)式计算：七、建筑用保温隔热材料
m2二ml×10
式中　Ws——-单位面积吸水量(kg/m2);S—一试样浸水面的底面积(cm2);10-
mi、m2
单位换算系数；
见(1)式。
6.2.3试验结果按5.2.3条的规定。7毛细管渗透试验方法
7.1试验步骤
7.1.1按5.1.2条的规定干燥试样。7.1.2将试样垂直竖立在水深为6～10mm的水箱中,水中可放人使吸水线醒目的指示剂。测量试样浸入的深度do，精确到1mm，保持此状态24h。取出试样，测量试样吸水线高度dl（间隔30mm测量1处，共测4处，算出平均值），精确到1mm。7.2结果计算
7.2.1毛细管渗透高度按(4)式计算：式中 d—-毛细管渗透高度(mm);d=di-do
do——试样浸入水中的深度(mm)；(4)
-24h后，试样吸水线的高度，它以试样表面浸渍线至其底端距离的平均值表示d
(mm)。
7.2.2试样结果按5.2.3条的规定。8试验报告
试验报告包括下列内容：
α.委托单位；
6．试验单位；
C．说明按本标准进行试验；
d.制品的名称、批号、容重及厚度；e．试验项目名称及所采取的方法。若浸水时间另有商定，应加以注明；f．试验结果。若非6块试样测定，则应报出试样个数；g．试验后试样的状况，特别是出现任何损坏的情况；h，试验人员、日期以及其他需要说明的情况。附加说明：
本标准由国家建筑材料工业局提出。本标准由南京玻璃纤维研究设计院起草。本标准主要起草人曾乃全、李懿。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
