【国家标准(GB)】 电磁兼容 通用标准 居注商业和轻工业环境中的抗扰度试验

GB/T 17799. 1--1999
本标准等同采用国际标准IEC61000-6-1：1997《电磁兼容通用标准居住、商业和轻工业环境中的抗扰度试验》。

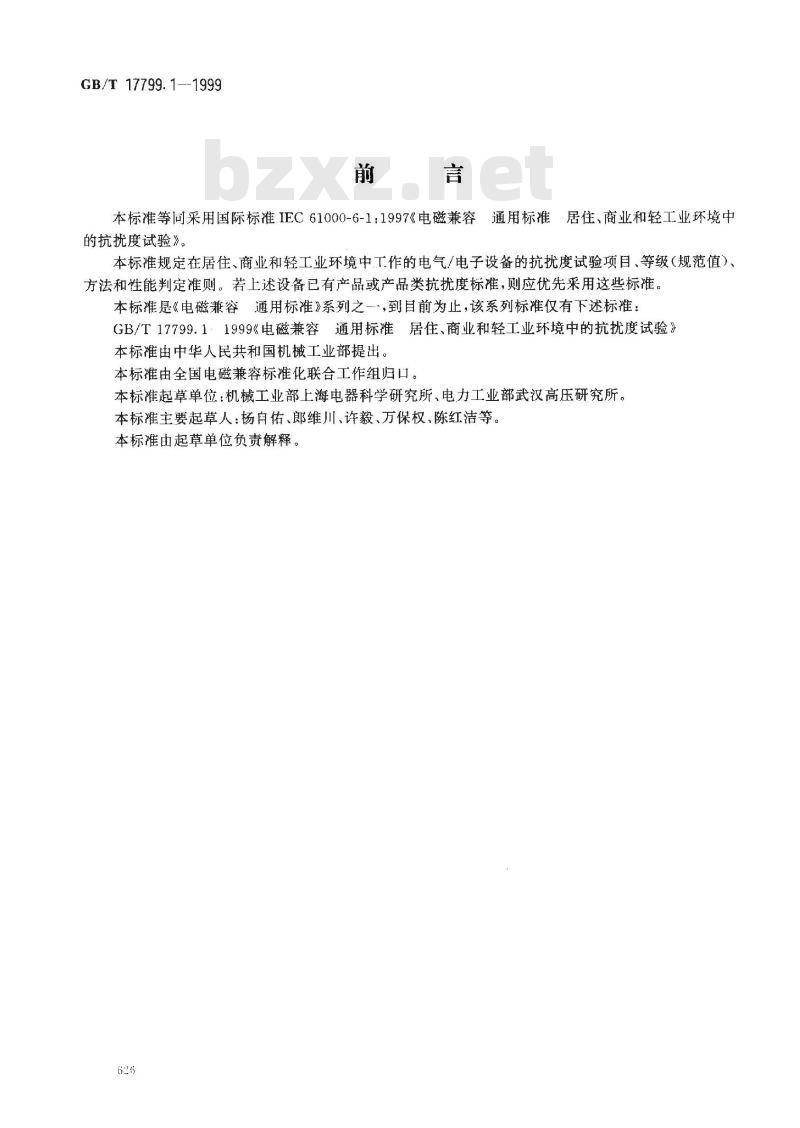

本标准规定在居住、商业和轻工业环境中工作的电气/电子设备的抗扰度试验项目、等级（规范值）、方法和性能判定准则。若上述设备已有产品或产品类抗扰度标准，则应优先采用这些标准。本标准是《电磁兼容通用标准》系列之一，到目前为止，该系列标准仅有下述标准：GB/T17799.1·1999《电磁兼容通用标准居住、商业和轻工业环境中的抗扰度试验》本标准由中华人民共和国机械工业部提出。本标准由全国电磁兼容标准化联合工作组归口。本标准起草单位：机械工业部上海电器科学研究所、电力工业部武汉高压研究所。本标准主要起草人：杨自佑、郎维川、许毅、万保权、陈红洁等。本标准由起草单位负责解释。
GB/T17799.1---1999
IEC 前言

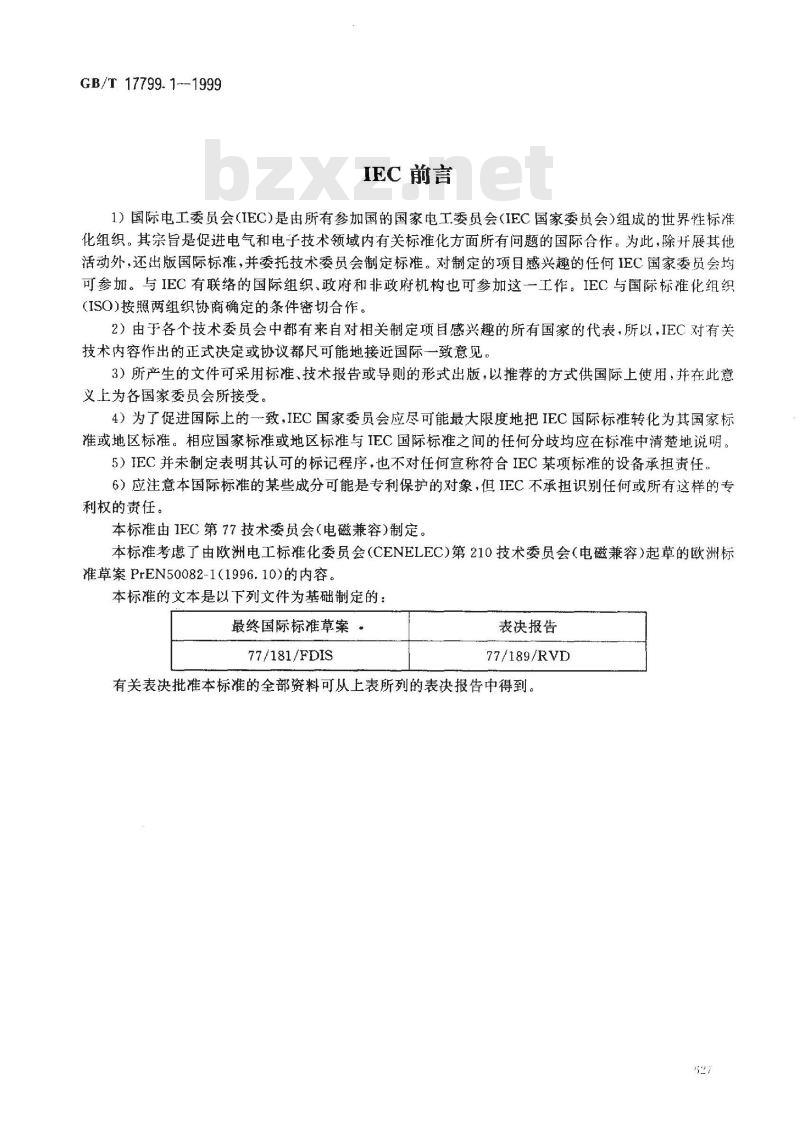

1）国际电工委员会（IEC）是由所有参加国的国家电工委员会（IEC国家委员会）组成的世界性标准化组织。其察旨是促进电气和电子技术领域内有关标准化方面所有问题的国际合作。为此，除开展其他活动外，还出版国际标准，并委托技术委员会制定标准。对制定的项目感兴趣的任何IEC国家委员会均可参加。与IEC有联络的国际组织、政府和非政府机构也可参加这一工作。IEC与国际标准化组织(ISO)按照两组织协商确定的条件密切合作。2）由于各个技术委员会中都有来自对相关制定项目感兴趣的所有国家的代表，所以，IEC对有关技术内容作出的正式决定或协议都尺可能地接近国际一致意见。3）所产生的文件可采用标准、技术报告或导则的形式出版，以推荐的方式供国际上使用，并在此意义上为各国家委员会所接受。
4）为了促进国际上的一致，IEC国家委员会应尽可能最大限度地把IEC国际标准转化为其国家标准或地区标准。相应国家标准或地区标准与IEC国际标准之间的任何分歧均应在标准中清楚地说明。5）IEC并未制定表明其认可的标记程序，也不对任何宣称符合IEC某项标准的设备承担责任。6）应注意本国际标准的某些成分可能是专利保护的对象，但IEC不承担识别任何或所有这样的专利权的责任。
本标准由IEC第77技术委员会（电磁兼容）制定。本标准考虑了由欧洲电工标准化委员会（CENELEC)第210技术委员会（电磁兼容）起草的欧洲标准草案PrEN50082-1（1996，10）的内容。本标准的文本是以下列文件为基础制定的最终国际标准草案·
77/181/FDIS
表决报告
77/189/RVD
有关表决批准本标准的全部资料可从上表所列的表决报告中得到。327
GB/T 17799. 1—1999

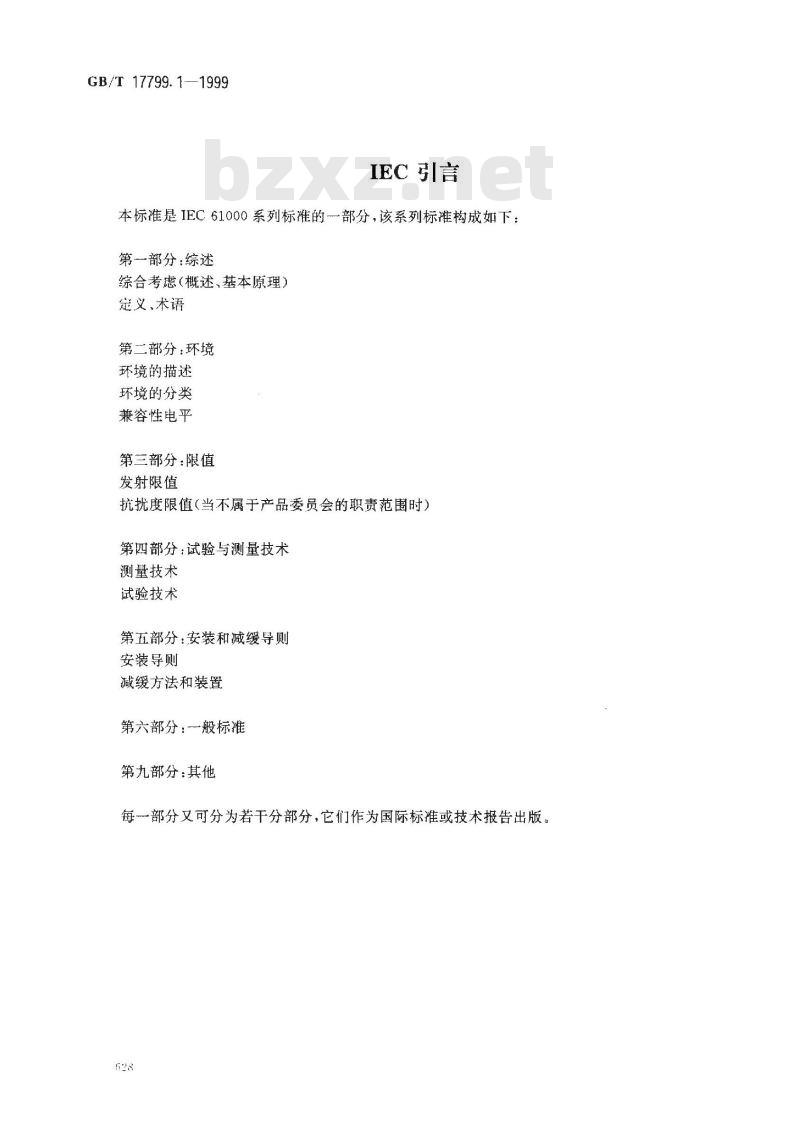

IEC引言
本标准是IEC61000系列标准的一部分，该系列标准构成如下：第一部分：综述
综合考虑(概述、基本原理)
定义、术语
第二部分：环境
环境的描述，
环境的分类
兼容性电平
第三部分：限值
发射限值
抗扰度限值（当不属于产品委员会的职责范围时）第四部分：试验与测量技术
测量技术
试验技术
第五部分：安装和减缓导则
安装导则
减缓方法和装置
第六部分：般标准
第九部分：其他
每一部分又可分为若干分部分，它们作为国际标准或技术报告出版。628

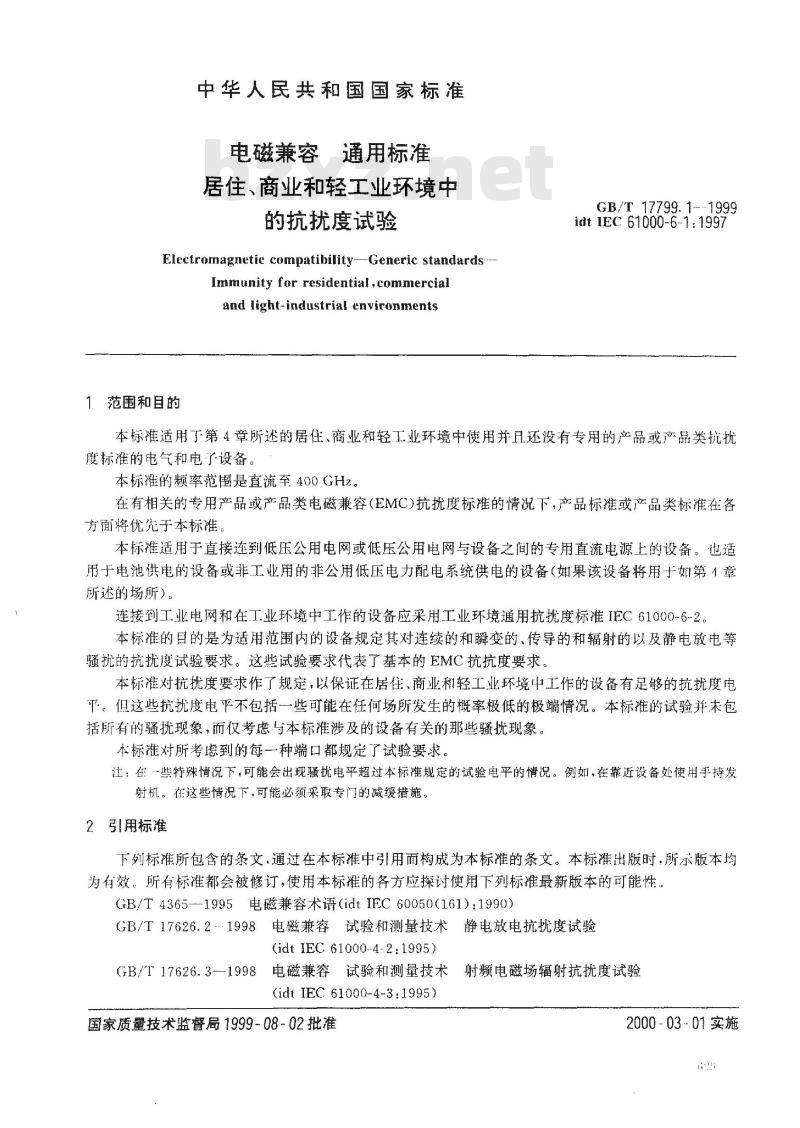

中华人民共和国国家标准
电磁兼容通用标准
居住、商业和轻工业环境中
的抗扰度试验
Electromagnetic compatibilityGeneric standards.Immunity for residential,conmercialand light-industrial environments1范围和目的
GB/T 17799. 1--1999
idt IEC 61000-6-1:1997
本标准适用丁第4章所述的居住、商业和轻工业环境中使用并且还没有专用的产品或产品类抗扰度标准的电气和电了设备。
本标准的频率范围是直流至400GHz。在有相关的专用产品或产品类电磁兼容（EMC）抗扰度标准的情况下，产品标准或产品类标准在各方面将优先于本标准。
本标准适用于直接连到低压公用电网或低压公用电网与设备之间的专用直流电源上的设备。也适用于电池供电的设备或非工业用的非公用低压电力配电系统供电的设备（如果该设备将用于如第1章所述的场所）
连接到工业电网和在工.业环境中工作的设备应采用工业环境通用抗扰度标准IEC61000-6-2。本标准的目的是为适用范围内的设备规定其对连续的和瞬变的、传导的和辐射的以及静电放电等骚扰的抗扰度试验要求。这些试验要求代表了基本的EMC抗抗度要求。本标准对抗扰度要求作了规定，以保证在居住、商业和轻工业环境中工作的设备有足够的抗扰度电平。但这些抗扰度电平不包括一些可能在任何场所发生的概率极低的极端情况。本标准的试验并末包括所有的骚扰现象，而仅考虑与本标准涉及的设备有关的那些骚扰现象本标准对所考虑到的每一种端口都规定了试验要求。注：在些特殊情况下，可能会出现骚扰电平超过本标准规定的试验电平的情况。例如，在靠近设备处使用手持发射机。在这些情况下，可能必须采取专门的减缓措施。2引用标准，
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T4365--1995电磁兼容术语（idtIEC60050(161)：1990)GB/T17626.21998电磁兼容试验和测量技术静电放电抗扰度试验(idt IEC 61000-4-2:1995)
GB/T17626.3--1998电磁兼容试验和测量技术射频电磁场辐射抗扰度试验(idt IEC61000-4-3:1995)
国家质量技术监督局1999-08-02批准2000-03-01实施
GB/T 17799. 1-1999
GB/T17626.4~-1998电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验
(idt IEC 61000-4-4:1995)
GB/T 17626.5—1999
电磁兼容试验和测量技术
(idt IEC 61000-4-5:1995)
浪涌(冲击)抗扰度试验
GB/T17626.6一1998电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度(idt IEC 61000-4-6:1996)
GB/T17626.8—1998电磁兼容试验和测量技术工频磁场抗扰度试验
(idt IEC 61000-4-8:1993)
GB/T17626.11--1999电磁兼容试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验(idt IEC 61Q00-4-11:1994)GB9254—1998信息技术设备的无线电骚扰限值和测量方法（idtCISPR22：1997）ENV50204：1995对来自数字无线电话机辐射电磁场的抗扰度试验注：这个暂定文件用于欧洲国家，将用IEC61000-4-3的修订版来替代它。3定义

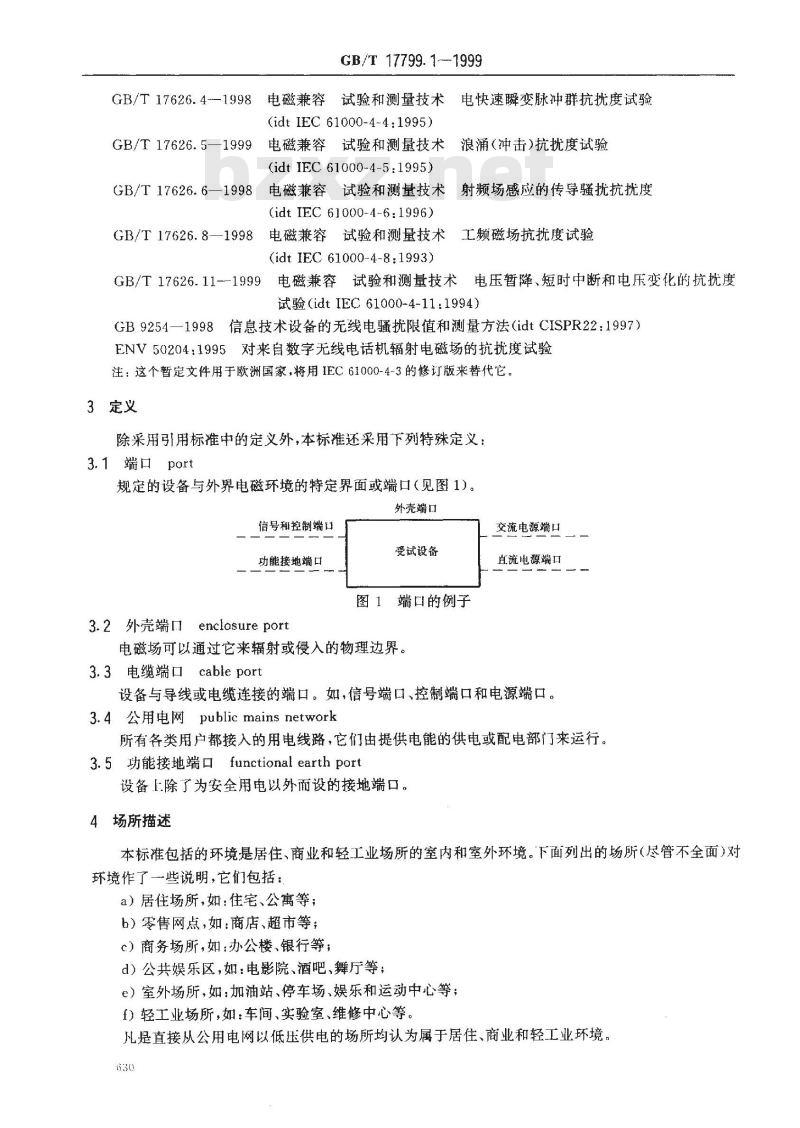

除采用引用标中的定义外，本标准还采用下列特殊定义：3.1 端口 port
规定的设备与外界电磁环境的特定界面或端口（见图1）。外壳端口
信号和控制端口
功能接地端口
3.2外壳端口enclasure port
受试设备
图1端口的例子
电磁场可以通过它来辐射或侵入的物理边界。3.3电缆端口cableport
交流电源端目
直流电源端目
设备与导线或电缆连接的端口。如，信号端口、控制端口和电源端口。3.4公用电网 public mains network所有各类用户都接入的用电线路，它们由提供电能的供电或配电部门来运行。3.5功能接地端口functionalearthport设备L.除了为安全用电以外而设的接地端口。4场所描述
本标准包括的环境是居住、商业和轻工业场所的室内和室外环境。下面列出的场所（尽管不全面）对环境作了一些说明，它们包括：a）居住场所，如：住宅、公寓等；b）零售网点，如：商店、超市等；c）商务场所，如：办公楼、银行等；d）公共娱乐区，如：电影院、酒吧、舞厅等e）室外场所，如：加油站、停车场、娱乐和运动中心等；f）轻工业场所，如：车间、实验室、维修中心等。凡是直接从公用电网以低压供电的场所均认为属于居住、商业和轻工业环境。30
5性能判据
GB/T17799.1-—-1999
由于在本标准范围内的设备品种繁多，因此难以规定精确的判据来评价抗扰度试验的结果。如果由于进行本标准规定的试验而使设备变得不安全或有危险，则应认为该设备的试验是失败的。在EMC抗扰度试验期间，或由于试验结果的需要，制造商应提供设备功能的说明和性能判据的定义并根据下述判据记录在试验报告中。性能判据A
在试验期间和试验之后，设备应按预定方式连续工作。当设备按预定方式工作时，性能降低或功能丧失不允许低于制造商规定的性能水平。性能水平可以用允许的性能丧失来替代。如果制造商没有规定最低性能水平或允许丧失的性能，则二者均可从产品说明书和产品文件中得到，或者在设备按预定的方式使用时，从用户的合理期望中得出。性能判据B
在试验之后，设备应按预定方式连续工作。当设备按预定方式使用时，性能降低或功能丧失不允许低于制造商规定的性能水平。性能水平可以用允许的性能丧失来替代。在试验期间，充许性能降低，但实际工作状态或存储的数据不允许改变。如果制造商没有规定最低性能水平或允许丧失的性能，则二者均可以从产品说明书和产品文件中得到，或者在设备按预定的方式使用时，从用户的合理期望中得出。性能判据C
允许暂时丧失功能，只要这种功能可自行恢复或者可以通过操作控制器来恢复。6试验条件
应在所考察的频段内进行试验，受试设备的运行应符合正常使用情况并处在最敏感的工作状态。应变化受试设备的布置以便获得最大的敏感度。如果设备是系统的一部分，或者可以连接辅助设备，那么设备在进行试验时应连接数量最少且有代表性的辅助设备，以便按类似于GB9254的规定来使用端口。如果制造商的技术规范特别要求外部保护装置或措施，并已在用户使用手册中明确作出规定，则在应用本标准的试验要求时要有适当的外部保护装置或措施。测试期间的试验布置和工况都应准确地记录在试验报告中。对设备的每一项功能未必都能进行试验，在这种情况下要选择最关键的工况来试验。如果设备有许多类似的端口或某些端口有类似的连接，那么应选择足够数量的端口来模拟实际工作状态以保证涉及所有不同类型的终端。应在产品规定的温度、湿度和气压范围内，以额定电源电压进行试验，除非基础标准另有规定7产品文件
在按本标准的要求进行试验期间或试验之后，如果制造商要使用其自身的技术规范来评定EMC性能合格水平或性能降低情况，则要在用户文件中说明这种情况，并耳在需要时提供这种技术规范，8适用性
抗扰度试验的应用取决于具体的设备、设备的配置、设备的端口、设备的技术和工艺、设备的工作状态。
应根据表1～表5对设备的有关端口进行试验。并且仅在有关端口存在时进行试验。可以根据具体设备的电气特性和用途来确定哪些试验是不适当和不必要的。在这种情况下，要在试验报告中记录不试验的决定和理由。6.31
9抗扰度试验要求
GB/T 17799. 11999
本标准涉及的设备抗扰度试验要求是按端口逐一给出的。试验应以完全确定的和可重复的方式进行。试验应以单个的试验依次逐项进行，试验顺序是任意的。在表1～表5中所列出的基础标准会提供有关试验、试验发生器，试验方法和试验总体布臂的说明。
这些基础标准的内容在此不赞述，但是本标准给出了实际应用试验时需要的修改或补充借息表1外壳端口抗扰度试验
环境现象
工频磁场
射频电磁场，调幅
射频电磁场
键控载波
试验规范值
80～1 000
900±5
接触放电
静电放电
空气放电
士4(充电电压）
土8（充电电压）
只应用于含有对磁场敏感装置的设备。单位
%AM(1 kHz)
工作周期，%
重复频率,Hz
基础标雄
GB/T17626.81998应在适当的工频上试验，若设备打算只在具
有个工频的供电地
区使用，则仅在该工频
上试验
见注1和注2
GB/T17626.3·1998规定的试验电平是未调制载波的有效值
见注3
ENV50204
见注4
试验电平在键控前规
定，应在指示的频率范
围内的个颜率上进
行试验
见基础标准中接触和
GB/T17626.2-1998
或空气放电试验的适
用范围
对于显示器，可接受的图像抖动取决于字符大小并针对1A/m的试验电平来计算：抖动（mm）一（3×字符2
大小（mm）+1)/40，因为抖动正比于磁场强度，因此可用其他的试验电平进行试验再恰当地外推到最大拌动电平上。
3在有些非欧洲国家，传导和辐射射频试验之间的过渡频率是在26M1Iz～80MHz.的范围内任选的，在这些国家，试验的起始频率可以低于80MHz，很不低于26MHz，请参见表2～表5（分别见表中2.1，3.1，1.1和5.1)。
4该试验应用于欧洲国家，但正在考虑应用于非欧洲国家，目前正在研究将来采用1EC61000-1-3的修订本来替代该试验。
环境现象
射频共模
2.2快速瞬变
GB/T 17799. 1—1999
表2信号线和控制线端口抗扰度试验试验规范
%am(1 kHz)
kV（充电电压）
Tr/Th+ns
重复频率，kHz
试验电平也可以按流入150Q负载的等效电流来确定。基础标推
见注1.注2.注3
GB/T 17626. 6-1998
规定的试验电平是未
调制载波的有效值
GB/T 17626. 4--1998
见注2
使用容性耦合夹
2仅适用于根据制造商的功能技术规范，总长度可能超过3m的电缆端口。如果已在低于80MHz的频率进行辐射试验（见表1中的注3)，则试验范用仅延伸到这个频率。3
表3直流输入和直流输出电源端口抗扰度试验环境现象
射频共模bzxZ.net
线对地
线对线
快速瞬变
试验规范
1.2/50(8/20)
%AM(1 kHz)
Tr/Th μs
kV（充电电压）
kV(充电电压）
基础标准
GB/T17626.6-1998见注1.注2,注3规定的试验电平是未
调制载波的有效值
GB/T 17626.5-1999
对于输入端！的应用」
见注4
kV(充电电压）
GB/T17626.4—1998对于输入端口的应用Tr/Th,ns
重复频率,kHz.
1试验电平也可以按150α负载上的等效电流来确定。2仅应用于根据制造商的功能技术规范，总长度可能超过3m的电缆端口。见注4
如果已在低于80MHz的频率进行辐射试验（见表1中的注3)，则试验范围仅延伸到这个频率。3
不适用于打算连接电池或可再充电电池的输入线端口（为了再充电，这些电池必须取走或断开）。具有个预定和交流/直流转换器一起使用的直流电源输入线端口的设备应在制造商规定的交流/直流电源转换器的交流电源输入端进行试验，或者没有规定时，就使用一个典型的交流/直流电源转换器来进行试验。试验也适用于永久连接到长于10m电缆上的直流电源输入线端口。4
环境现象
射频共模
电压暂降
4.3电压中断
线对地
线对线
4.5快速瞬变
GB/T 17799. 11999
表4交流电源输入和输出端口抗扰度试验试验规范
0.15～80
1.2/50(8/20)
%AM(1 kHz)
减少，%
减少，%
减少，%
Tr/Th μs
kV(充电电压)
kV(充电电压）
kV（充电电压）
Tr/Th,ns
重复频率，kHz
基础标准
GB/T17626.6—1998
GB/T 17626.11--1999
GB/T17626.11—1999
GB/T17626.5-1999
IGB/T 17626. 4—1998
试验电平也可以按150负载上的等效电流来确定。2仅适用于输入端口。
规定的试验电平是未调
制载波的有效值
见注1和注3
电压在过零处变动
见注2
电压在过零处变动
见注2
3如果已在低于80MHz的频率进行辐射试验（见表1中的注3)，则试验范围仅延伸到这个率。性能
环境现象
射频共模
5.2「快速瞬变
试验规范
GB/T17799.1-1999
功能接地端口抗扰度试验
%AM(1 kHz)
基础标准
GB/T17626.6—1998见注1和注3
规定的试验电平是未！
调制载波的有效值
kV(放电电压）
GB/T17626.4—1998见注2
Tr/Th,ns
重复频率，kHz
1试验电平也可以按流入150α负载的等效电流来确定。2仅适用于根据制造商的功能技术规范，总长度可能超过3m的电缆端口，3如果已在低于80MHz的频率进行辐射试验（见表1中的注3)，则试验范围仅延伸到这个频率。性能
