【国家标准(GB)】 有线电视频率配置

中华人民共和国国家标准
GB/T17786—1999
有线电视频率配置
FrequencyallocationofCATV
1999-07-12发布
2000-02-01实施
国家质量技术监督局发布
GB/T17786—1999

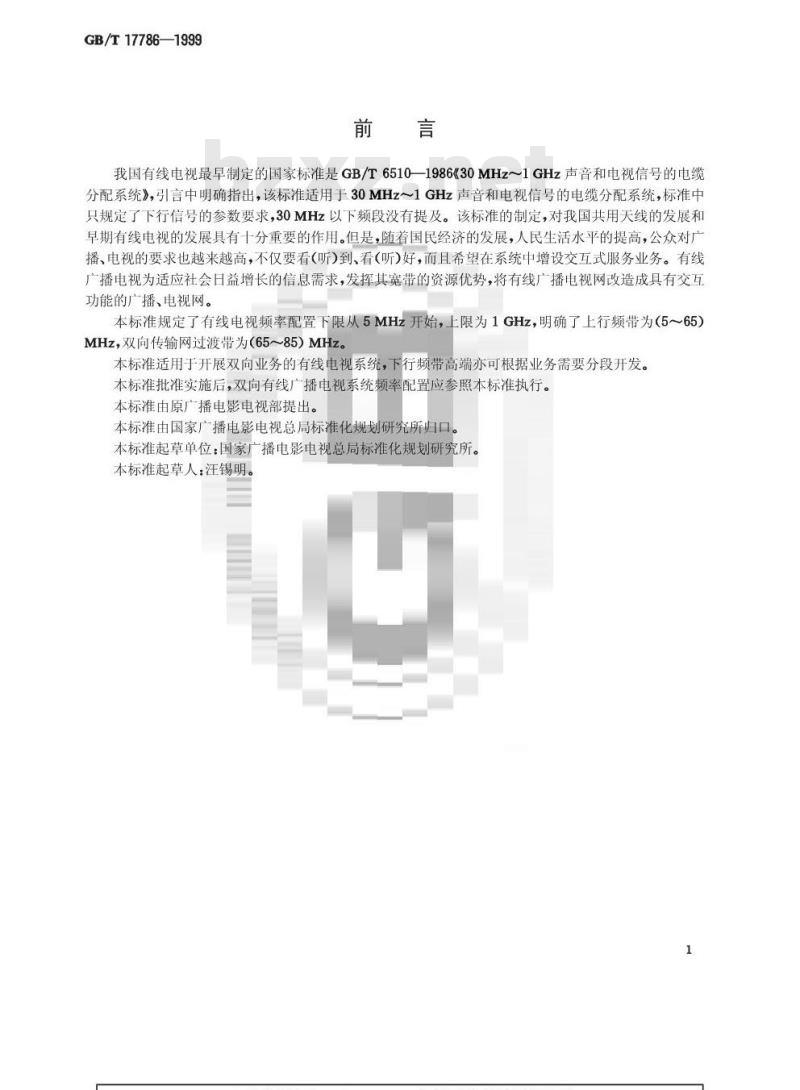

我国有线电视最早制定的国家标准是GB/T6510—1986《30MHz~1GHz声音和电视信号的电缆分配系统》，引言中明确指出，该标准适用于30MHz1GHz声音和电视信号的电缆分配系统，标准中只规定了下行信号的参数要求，30MHz以下频段没有提及。该标准的制定，对我国共用天线的发展和早期有线电视的发展具有十分重要的作用。但是，随着国民经济的发展，人民生活水平的提高，公众对广播、电视的要求也越来越高，不仅要看（听)到、看（听)好，而且希望在系统中增设交互式服务业务。有线广播电视为适应社会日益增长的信息需求，发挥其宽带的资源优势，将有线广播电视网改造成具有交互功能的广播、电视网。
本标准规定了有线电视频率配置下限从5MHz开始，上限为1GHz，明确了上行频带为（565）MHz，双向传输网过渡带为（65～85）MHz。本标准适用于开展双向业务的有线电视系统，下行频带高端亦可根据业务需要分段开发。本标准批准实施后，双向有线广播电视系统频率配置应参照本标准执行。本标准由原广播电影电视部提出。本标准由国家广播电影电视总局标准化规划研究所归口。本标准起草单位：国家广播电影电视总局标准化规划研究所。本标准起草人：汪锡明。

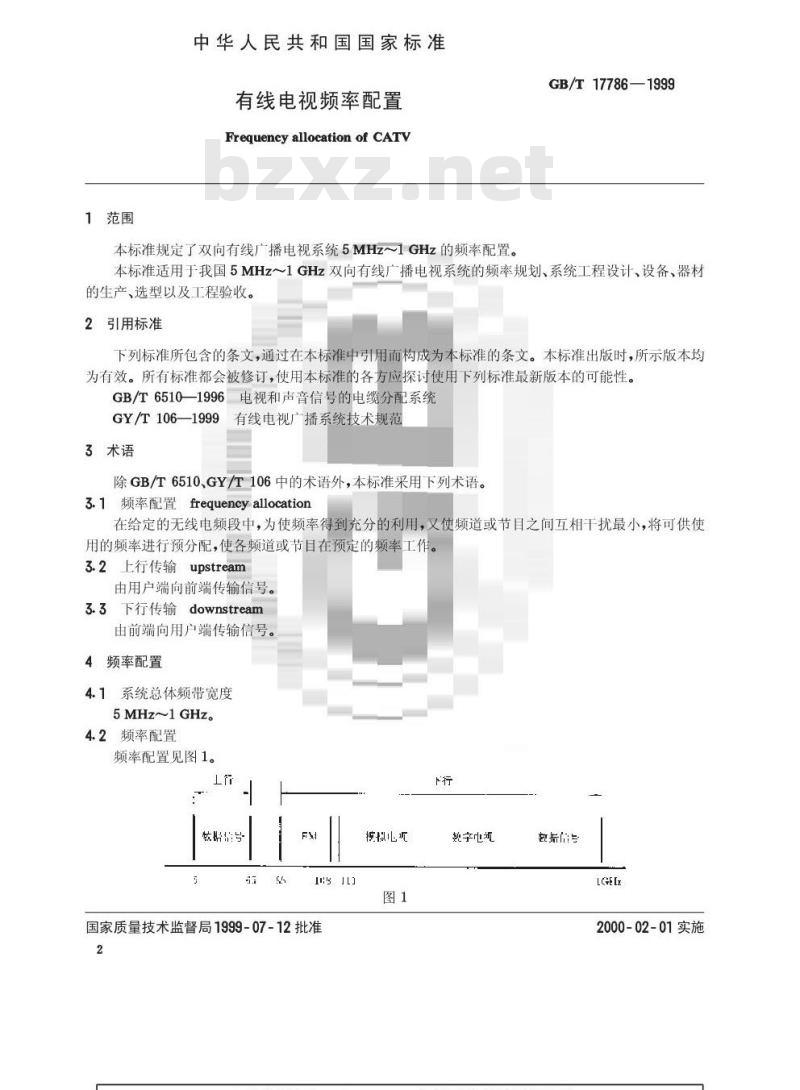

1范围
中华人民共和国国家标准
有线电视频率配置
FrequencyallocationofCATV
本标准规定了双向有线广播电视系统5MHz~1GHz的频率配置。GB/T17786—1999
本标准适用于我国5MHz～1GHz双向有线广播电视系统的频率规划、系统工程设计、设备、器材的生产、选型以及工程验收。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T6510—1996电视和声音信号的电缆分配系统GY/T106—1999有线电视广播系统技术规范3术语
除GB/T6510,GY/T106中的术语外，本标准采用下列术语。3.1频率配置frequencyallocation在给定的无线电频段中，为使频率得到充分的利用，又使频道或节目之间互相干扰最小，将可供使用的频率进行预分配，使各频道或节目在预定的频率工作。3.2上行传输upstream
由用户端向前端传输信号。
3.3下行传输downstream
由前端向用户端传输信号。
4频率配置
4.1系统总体频带宽度
5MHz1GHz。
4.2频率配置
频率配置见图1。
较据指号-
国家质量技术监督局1999-07-12批准2
魏字电
2000-02-01实施

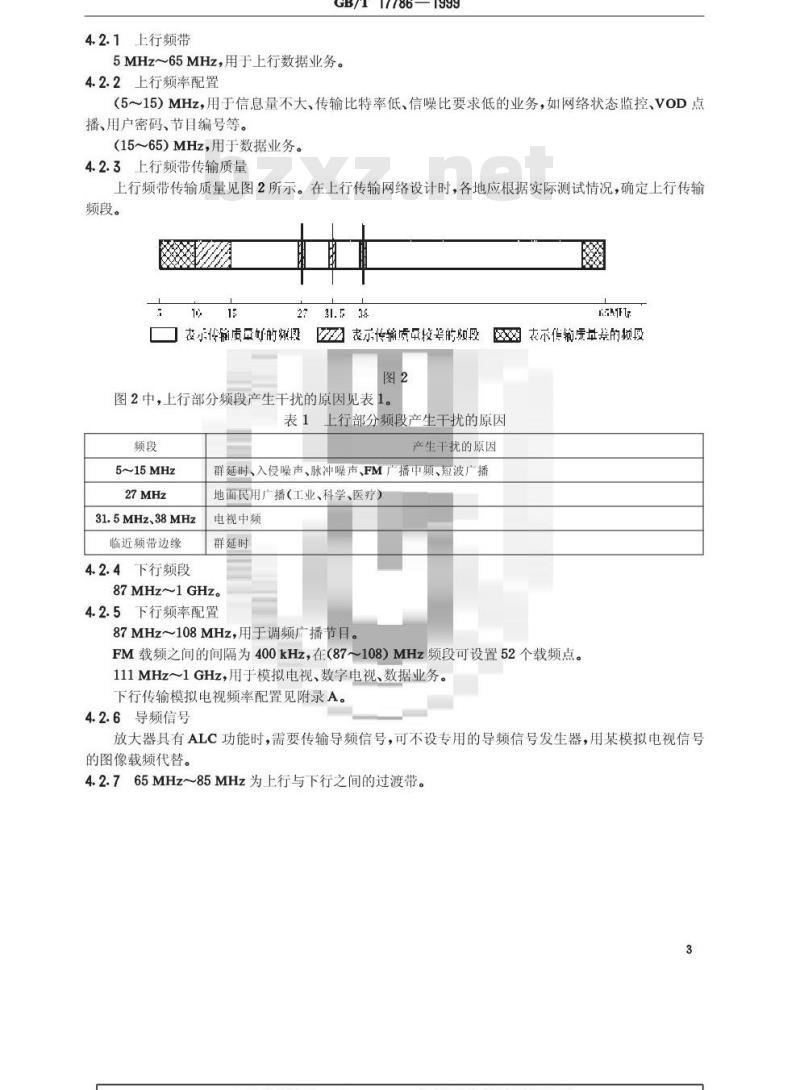

4.2.1上行频带
GB/T17786—1999
5MHz～65MHz，用于上行数据业务。4.2.2上行频率配置
（5～15）MHz，用于信息量不大、传输比特率低、信噪比要求低的业务，如网络状态监控、VOD点播、用户密码、节目编号等。
（15～65）MHz，用于数据业务。4.2.3上行频带传输质量
上行频带传输质量见图2所示。在上行传输网络设计时，各地应根据实际测试情况，确定上行传输频段。
变示传输质平虾的频段
表示传输质虽较差的频段
图2中，上行部分频段产生干扰的原因见表1。RSMFT
图衣示传输质量案的频段
表1上行部分频段产生干扰的原因频段
515MHz
31.5MHz、38MHz
临近频带边缘
4.2.4下行频段
产生干扰的原因
群延时、入侵噪声、脉冲噪声、FM广播中频、短波广播地面民用广插（工业、科学、医疗）电视中频
群延时
87MHz~1GHz。
4.2.5下行频率配置
87MHz~108MHz，用于调频广播节日。FM载频之间的间隔为400kHz，在（87～108）MHz频段可设置52个载频点。111MHz1GHz，用于模拟电视、数字电视、数据业务。下行传输模拟电视频率配置见附录A。4.2.6导频信号
放大器具有ALC功能时，需要传输导频信号，可不设专用的导频信号发生器，用某模拟电视信号的图像载频代替。
4.2.765MHz～85MHz为上行与下行之间的过渡带。3
GB/T17786—1999

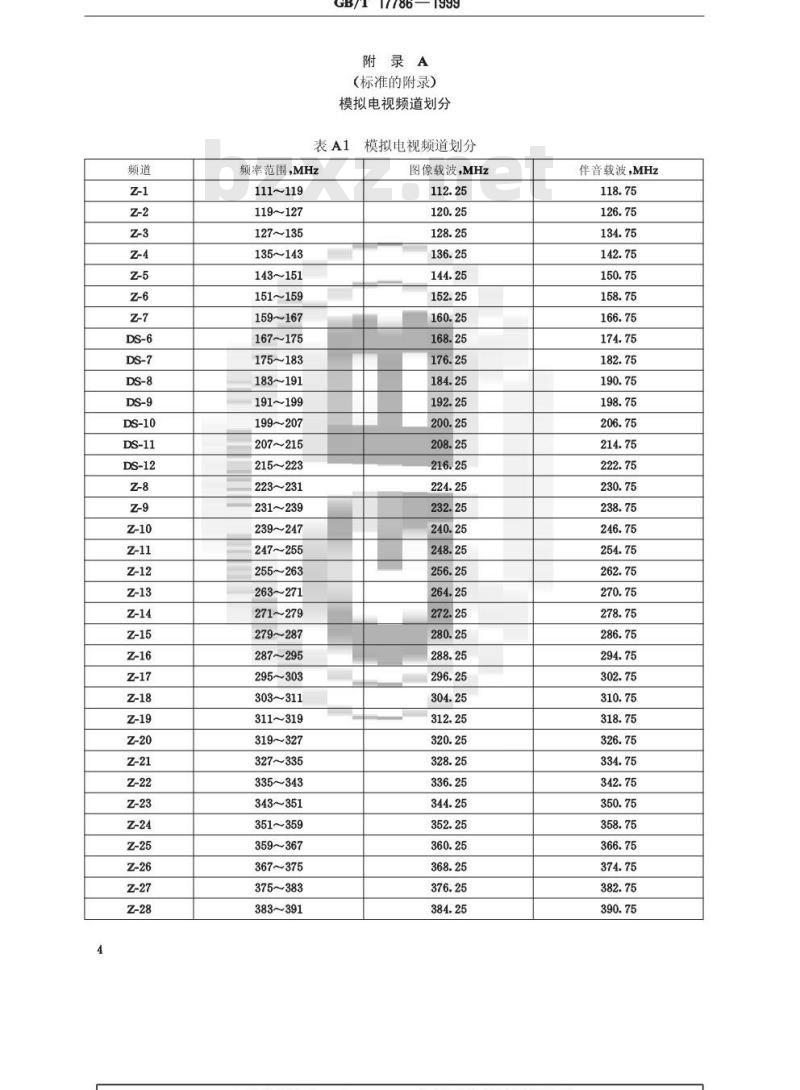

附录A
（标准的附录）
模拟电视频道划分
频率范围，MHz
111~119
119~127
127~135
135~143
143~151
151~159
159167
167175
175~183
183~191
191~199
199~207
207~215
215~223
223~231
231~239
239~247
247~255
255~263
263~271
271~279
279~287
287~295
295~303
303~311
311~319
319~327
327~335
335~343
343~351
351~359
359367
367~375
375~383
383~391
模拟电视频道划分
图像载波，MHz
伴音载波，MHz
频率范围，MHz
391~399
399~407
407~415
415~423
423~431
431~439
439~447
447~455
455~463
470.0~478.0
478.0~486.0
486.0~494.0
494.0~502.0
502.0~510.0
510.0~518.0
518.0~526.0
526.0~534.0
534.0~542.0
542.0~550.0
550.0~558.0
558.0~566.0
566.0~574.0
574.0~582.0
582.0~590.0
590.0~598.0
598.0~606.0
606.0~614.0
614.0~622.0
622.0~630.0
630.0~638.0
638.0~646.0
646.0~654.0
654.0~662.0
662.0~670.0
670.0~678.0
678.0~686.0
686.0~694.0
694.0~702.0
702.0~710.0
710.0~718.0
GB/T17786—1999
表A1(续）
图像载波，MHz
伴音载波，MHz
频率范围，MHz
718.0~726.0
726.0~734.0
734.0~742.0
742.0~750.0
750.0~758.0
758.0~766.0
766.0~774.0
774.0~782.0
782.0~790.0
790.0~798.0
798.0~806.0
806.0~814.0
814.0~822.0
822.0~830.0
830.0~838.0
838.0~846.0
846.0~854.0
854.0~862.0
862~870
870~878
878~886
886~894
894~902
902~910Www.bzxZ.net
910~918
918-926
926~934
934~942
942~950
950~958
GB/T17786—1999
表A1(完）
图像载波，MHz
伴音载波，MHz
