【国家标准(GB)】 地图用公共信息图形符号 通用符号

GB/T17695-1999

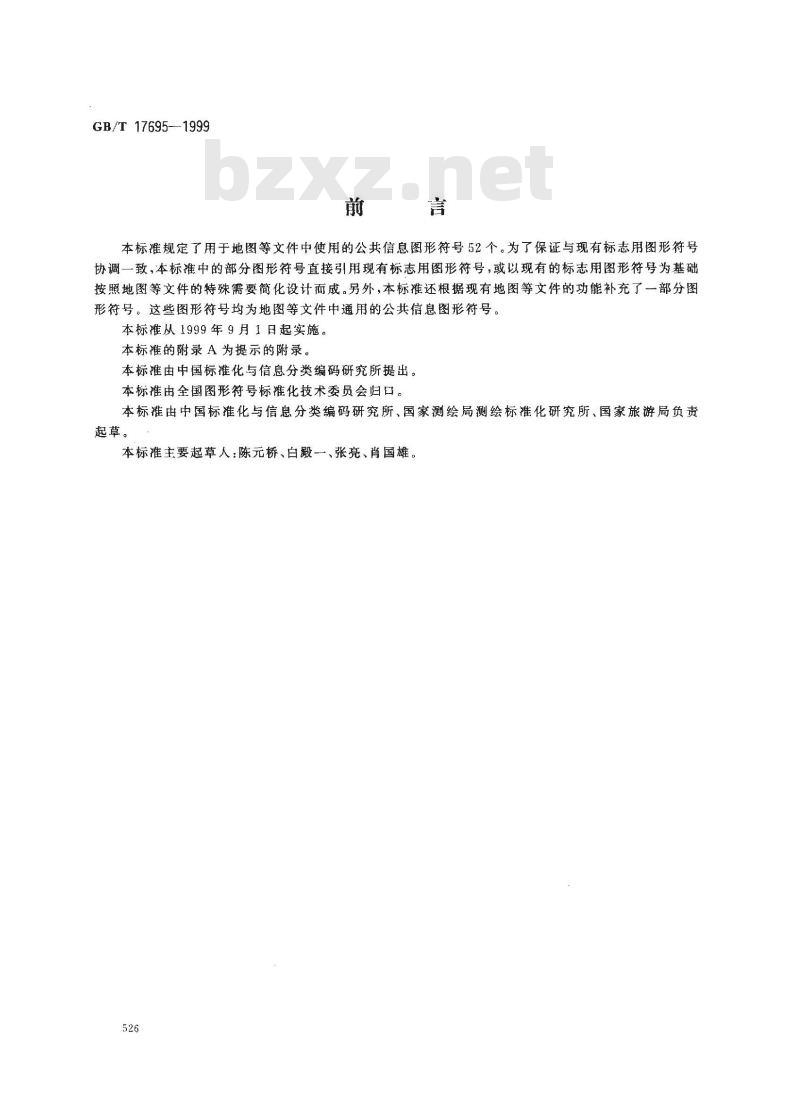

本标准规定了用于地图等文件中使用的公共信息图形符号52个。为了保证与现有标志用图形符号协调一致，本标准中的部分图形符号直接引用现有标志用图形符号，或以现有的标志用图形符号为基础按照地图等文件的特殊需要简化设计而成。另外，本标准还根据现有地图等文件的功能补充了一部分图形符号。这些图形符号均为地图等文件中通用的公共信息图形符号。本标准从1999年9月1日起实施。本标推的附录A为提示的附录。
本标准由中国标准化与信息分类编码研究所提出。本标准由全国图形符号标准化技术委员会归口。本标准由中国标准化与信息分类编码研究所、国家测绘局测绘标准化研究所、国家旅游局负责起草。
本标准主要起草人：陈元桥、白殿一、张亮、肖国雄526
1范围

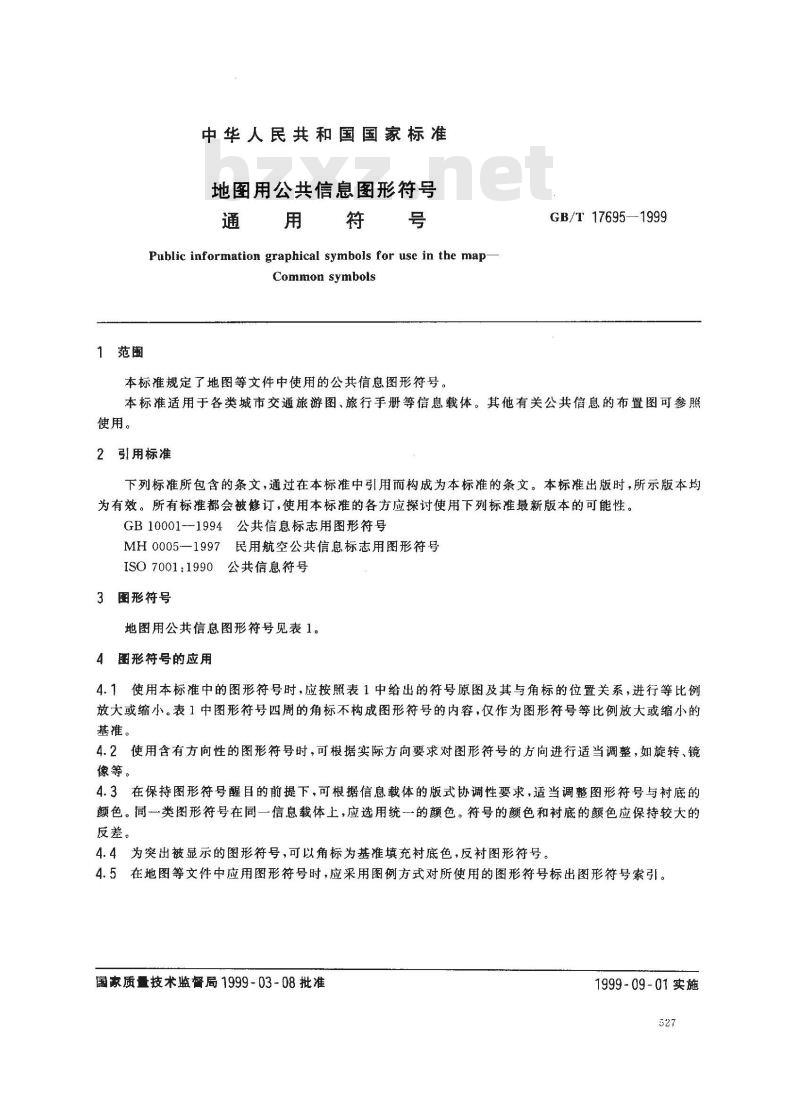

中华人民共和国国家标准
地图用公共信息图形符号
Public information graphical symbols for use in the mapCommon symbols
本标准规定了地图等文件中使用的公共信息图形符号。GB/T17695—1999
本标准适用于各类城市交通旅游图、旅行手册等信息载体。其他有关公共信息的布置图可参照使用。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB10001-1994公共信息标志用图形符号MH0005—1997民用航空公共信息标志用图形符号ISO7001：1990公共信息符号
3图形符号
地图用公共信息图形符号见表1。4图形符号的应用
4.1使用本标准中的图形符号时，应按照表1中给出的符号原图及其与角标的位置关系，进行等比例放大或缩小。表1中图形符号四周的角标不构成图形符号的内容，仅作为图形符号等比例放大或缩小的基。
4.2使用含有方向性的图形符号时，可根据实际方向要求对图形符号的方向进行适当调整，如旋转、镜像等。
4.3在保持图形符号醒目的前提下，可根据信息载体的版式协调性要求，适当调整图形符号与衬底的颜色。同类图形符号在同一信息载体上，应选用统一的颜色。符号的额色和衬底的颜色应保持较大的反差。
4.4为突出被显示的图形符号，可以角标为基准填充衬底色，反衬图形符号。4.5在地图等文件中应用图形符号时，应采用图例方式对所使用的图形符号标出图形符号索引。国家质量技术监督局1999-03-08批准1999-09-01实施
GB/T17695---1999

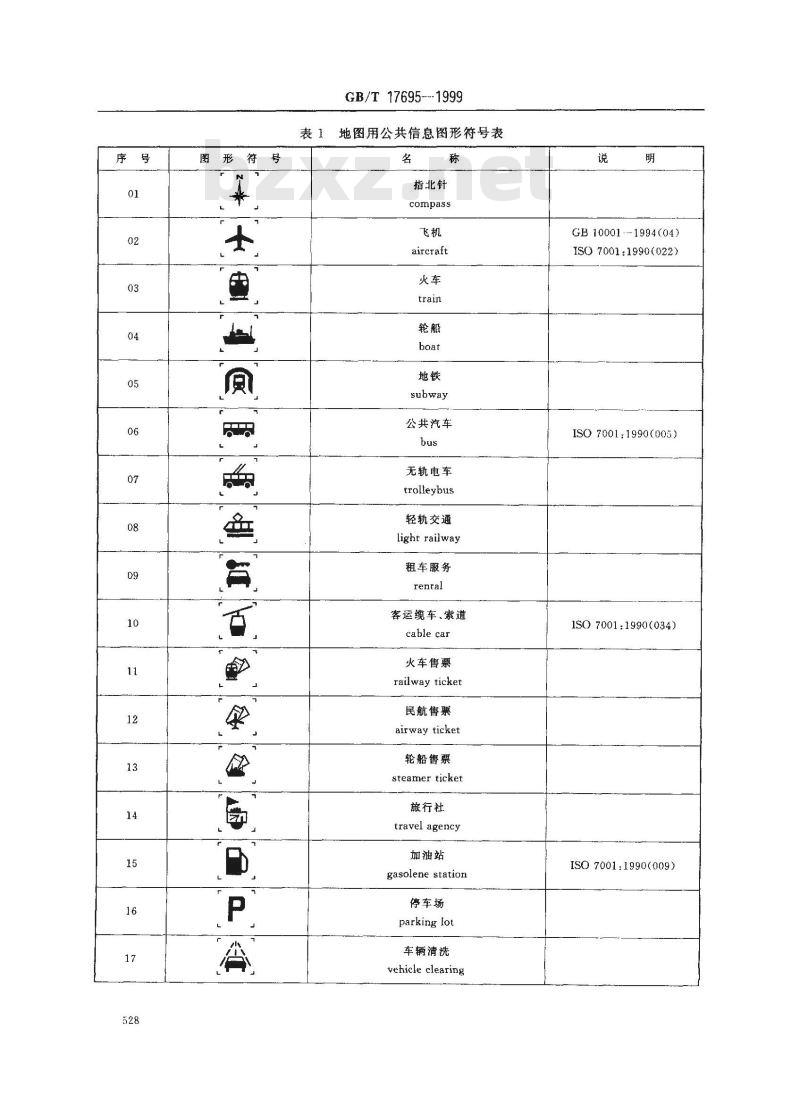

地图用公共信息图形符号表
指北针
compass
aircraft
subway
公共汽车
无轨电车
trolleybus
轻轨交通
light railway
租车服务
rental
客运缆车，索道
cable car
火车售票
railway ticket
民航售票
airway ticket
轮船售票
steamer ticket
旅行社
travel agency
加油站
gasolene station
停车场
parking lot
车辆清洗
vehicle clearing
GB 10001 --1994(04)
ISO 7001:1990(022)
ISO 7001:1990(005)
1SO 7001:1990(034)
ISO 7001:1990(009)
图形符
GB/T 17695—1999

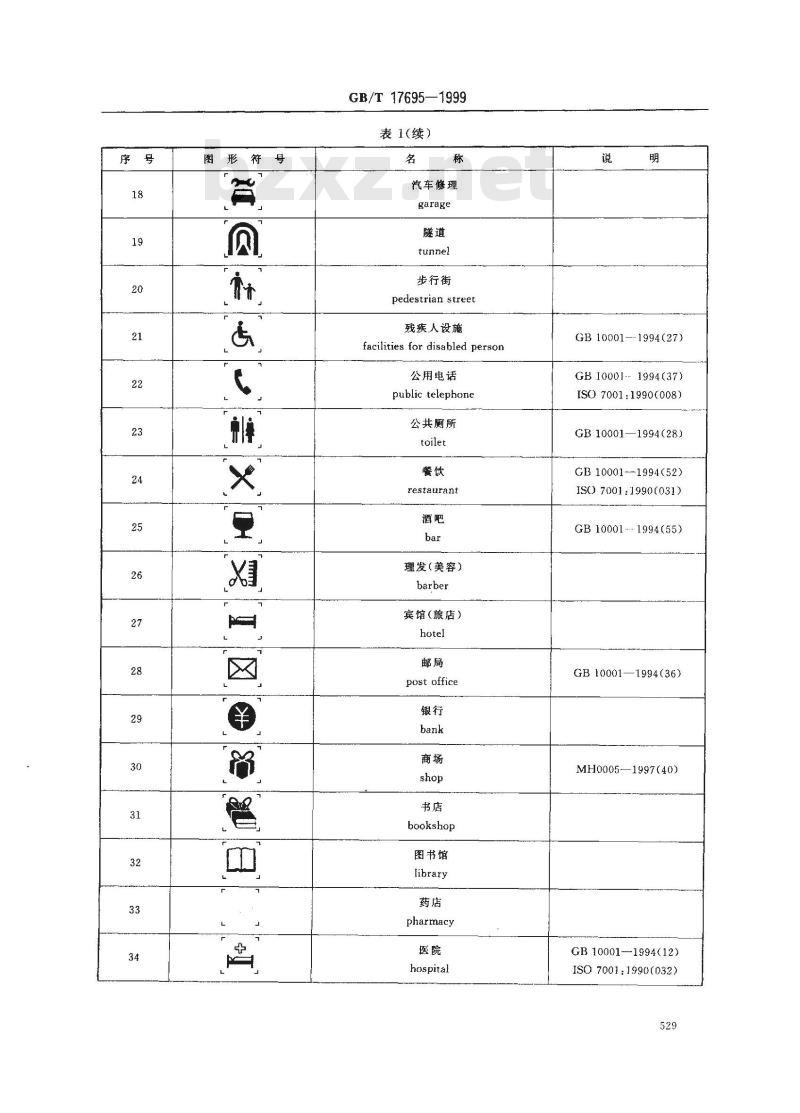

表1(续）
汽车修理
garage
tunnel
步行街
pedestrian street
残疾人设施
facilities for disabled person公用电话
public telephone
公共厕所
toilet
restaurant
理发（美容）
barber
宾馆(旅店)
post office
bookshop
图书馆
ibrary
pharmacy
hospital
GB 10001-
-1994(27)
GB 10001-- 1994(37)
ISO 7001:1990(008)
GB 10001—1994(28)
GB 10001—1994(52)
ISO 7001:1990(031)
GB 10001
1994（55)
GB 100011994(36)
MH0005—1997(40)
GB10001--1994(12)
ISO 7001 : 1990(032)
GB/T 17695—1999

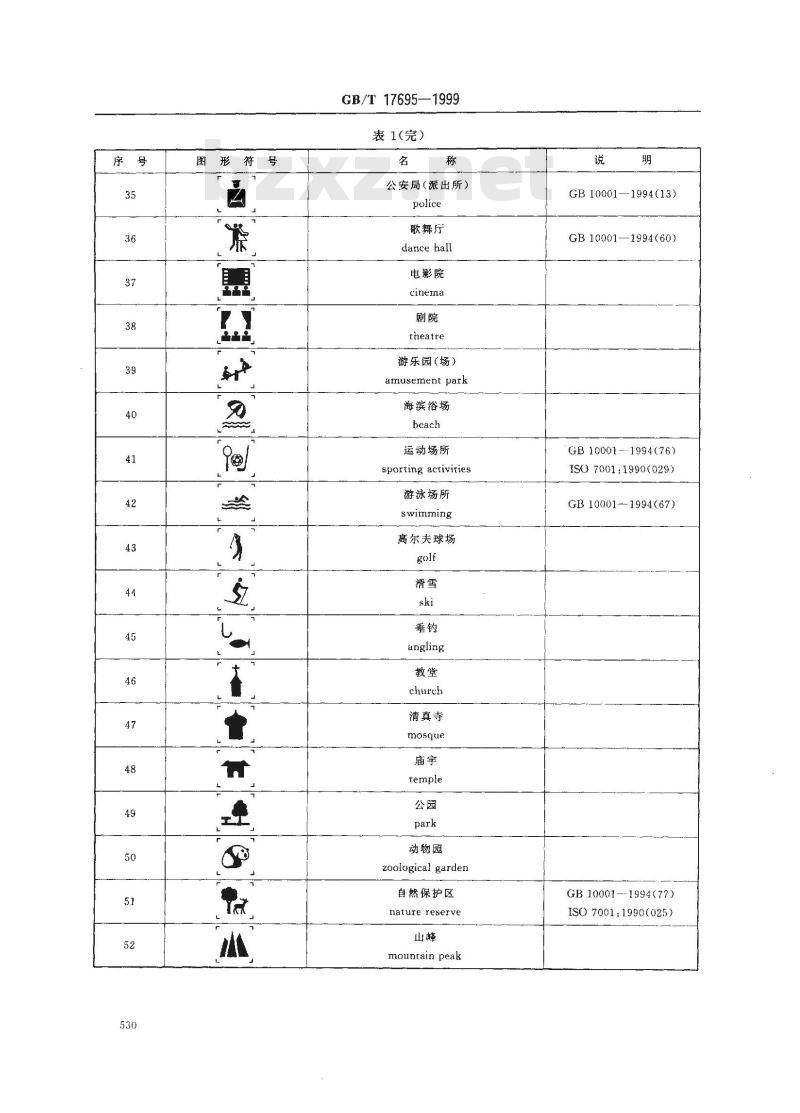

表1(完）
公安局(派出所)
police
歌舞厅
dance hall
电影院
cinema
theatre
游乐园(场)
amusement park
海滨浴场
运动场所
sporting activities
游泳场所
swimming
高尔夫球场
angling
church
清真寺
mosque
temple
动物园
zoological garden
自然保护区
nature reserve
mountain peak
GB 10001--1994(13)
GB10001-
1994(60)
GB 10001 ---1994(76)
ISO 7001 :1990(029)
GB 100011994(67)
GB 10001--1994(77)
ISO 7001:1990(025)
中文名称索引
图形符号中文名称
宾馆(旅店)
步行街
残疾人设施
车辆清洗
电影院
动物园
高尔夫球场
歌舞厅
公安局（派出所）
公共厕所
公共汽车
公用电话
海滨浴场
火车售票
加油站
客运缆车、索道
英文名称索引
图形符号英文名称
aircraft
airway ticket
amusement park
angling
GB/T 17695-1999
（提示的附录）
图形符号中文名称
理发（美容）
旅行社
轮船售票
民航售票
汽车修理
轻轨交通
清真寺
停车场
图书馆
无轨电车
游乐园(场)
游泳场所
运动场所
指北针
自然保护区
租车服务
图形符号英文名称
barber
bookshop
图形符号英文名称
cable car
church
cinema
compass
dance hall
facilities for disabled persongarage
gasolene station
hospital
library
light railway
mosque
mountain peak
nature reserve
parking lot
pedestrian street
pharmacy
GB/T17695-1999
图形符号英文名称
police
post office
public telcphonc
railway ticket下载标准就来标准下载网
rental
restaurant
sporting activities
steamer ticket
subway
swimming
temple
theatre
toilet
travel agency
trolleybus
tunnel
vehicle clearing
zoological garden
