【国家标准(GB)】 土工合成材料 塑料土工格栅

GB/T 17689-1999

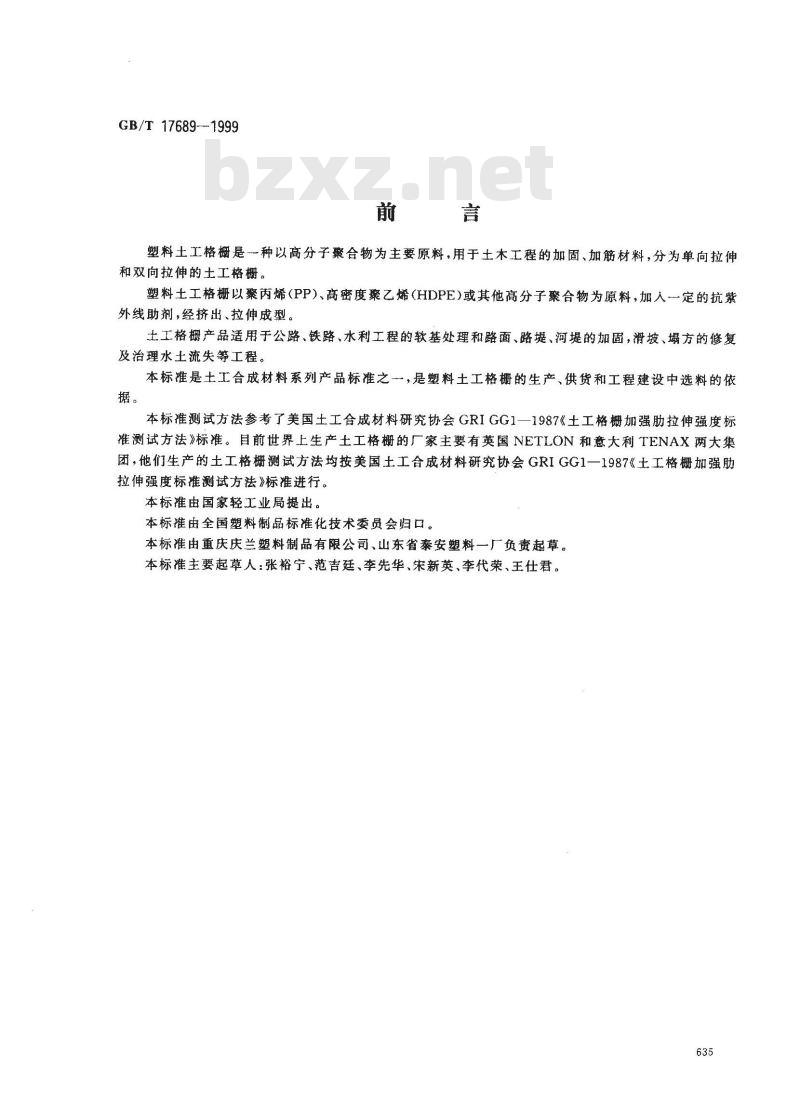

塑料土工格栅是一种以高分子聚合物为主要原料，用于士木工程的加固、加筋材料，分为单向拉伸和双向拉伸的土工格栅。
塑料土工格栅以聚丙烯(PP)、高密度聚乙烯(HDPE)或其他高分子聚合物为原料，加人一定的抗紫外线助剂，经挤出、拉伸成型。土工格栅产品适用于公路、铁路、水利工程的软基处理和路面、路堤、河堤的加固，滑坡、塌方的修复及治理水土流失等工程。
本标准是土工合成材料系列产品标准之一，是塑料土工格栅的生产、供货和工程建设中选料的依据。
本标准测试方法参考了美国土工合成材料研究协会GRIGG1一1987《土工格栅加强肋拉伸强度标准测试方法》标准。目前世界上生产土工格栅的厂家主要有英国NETLON和意大利TENAX两大集团，他们生产的土工格栅测试方法均按美国土工合成材料研究协会GRIGG1一1987《土工格栅加强肋拉伸强度标准测试方法》标准进行。本标准由国家轻工业局提出。
本标准由全国塑料制品标准化技术委员会归口。本标准由重庆庆兰塑料制品有限公司、山东省泰安塑料一厂负责起草。本标准主要起草人：张裕宁、范吉廷、李先华、宋新英、李代荣、王仕君。635
1范围

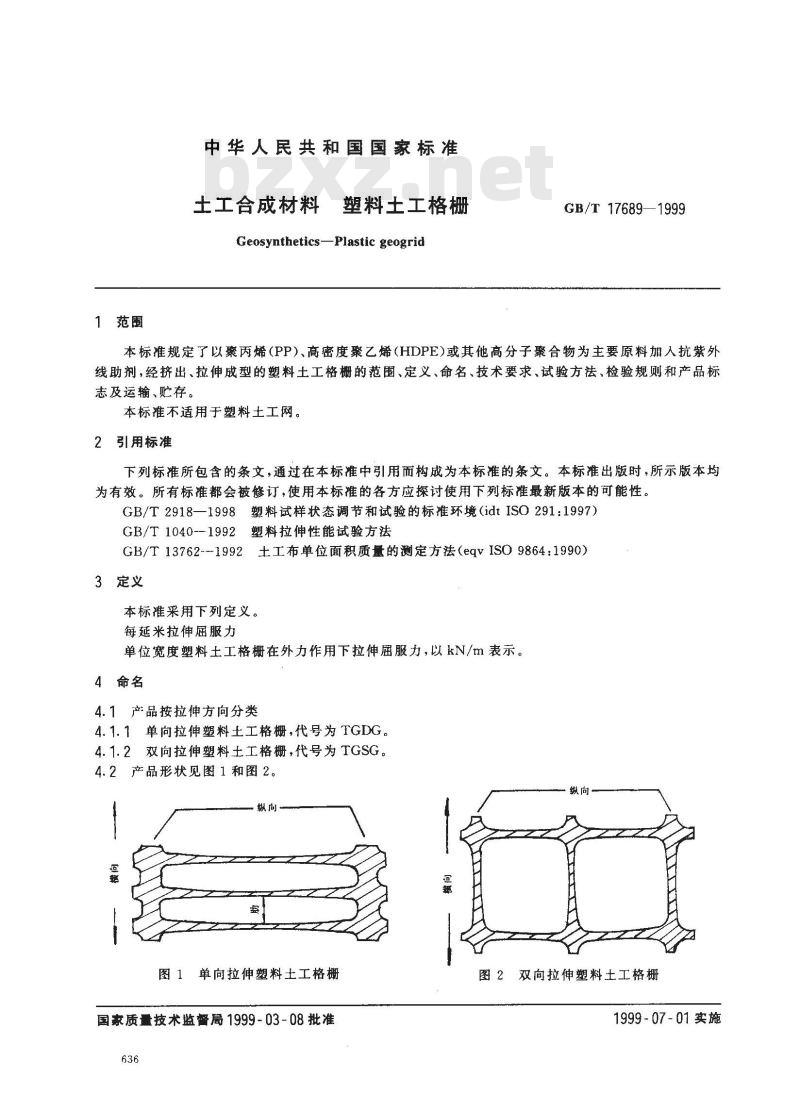

中华人民共和国国家标准
士工合成材料
塑料土工格栅
Geosynthetics-Plastic geogridGB/T17689—1999
本标准规定了以聚丙烯(PP)、高密度聚乙烯(HDPE)或其他高分子聚合物为主要原料加入抗紫外线助剂，经挤出、拉伸成型的塑料土工格栅的范围、定义、命名、技术要求、试验方法、检验规则和产品标志及运输、贮存。
本标准不适用于塑料土工网。
引用标准www.bzxz.net
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T2918—1998塑料试样状态调节和试验的标准环境（idtISO291：1997)GB/T1040--1992塑料拉伸性能试验方法GB/T13762~1992土工布单位面积质量的测定方法（eqvISO9864：1990)3定义
本标准采用下列定义。
每延米拉伸屈服力
单位宽度塑料土工格栅在外力作用下拉伸屈服力，以kN/m表示。4命名
4.1产品按拉伸方向分类
4.1.1单向拉伸塑料土工格栅，代号为TGDG。4.1.2双向拉伸塑料土工格栅，代号为TGSG。4.2产品形状见图1和图2。
图1单向拉伸塑料土工格栅
国家质量技术监督局1999-03-08批准636
图2双向拉伸塑料土工格栅
1999-07-01实施

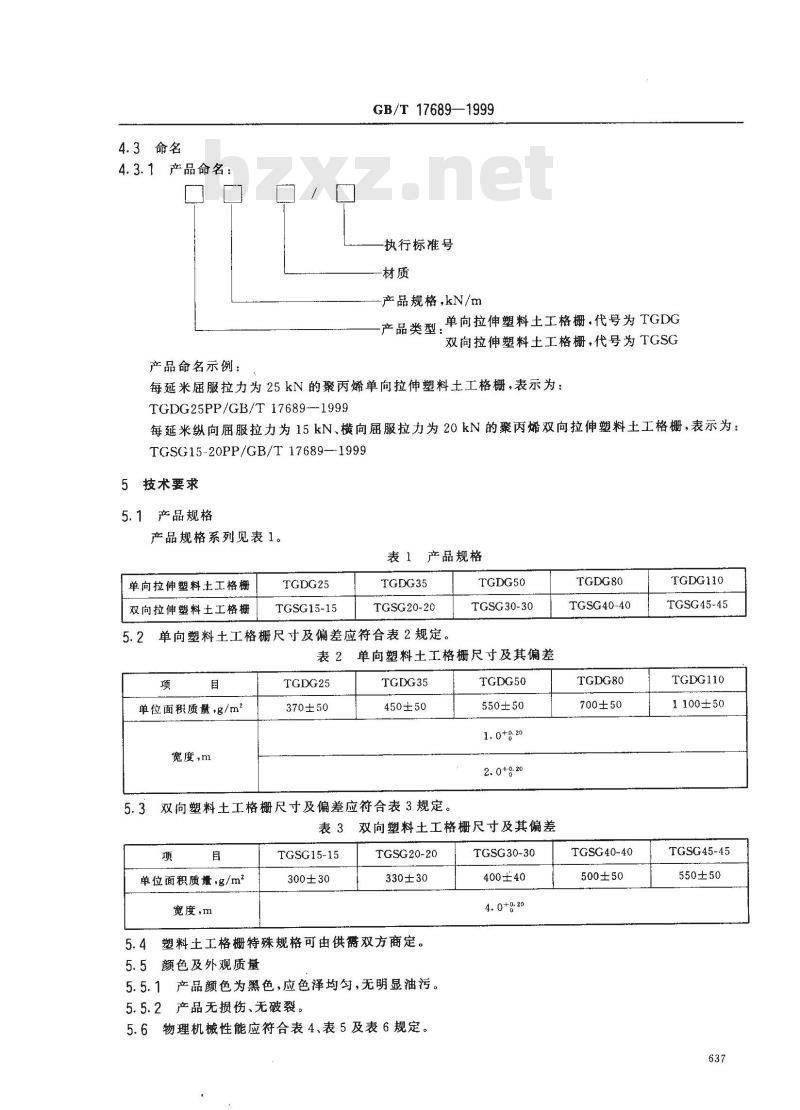

4.3命名
4.3.1产品命名：
产品命名示例：
GB/T 17689—1999
执行标准号
产品规格，kN/m
单向拉伸塑料土工格栅，代号为TGDG产品类型，
双向拉伸塑料土工格栅，代号为TGSG每延米屈服拉力为25kN的聚丙烯单向拉伸塑料土工格栅，表示为：TGDG25PP/GB/T 17689--1999
每延米纵向届服拉力为15kN、横向届服拉力为20kN的聚丙烯双向拉伸塑料土工格栅，表示为：TGSG15-20PP/GB/T17689—1999
5技术要求
5.1产品规格
产品规格系列见表1。
单向拉伸塑料土工格栅
双向拉伸塑料土工格栅
TGDG25
TGSG15-15
产品规格
TGDG35
TGSG20-20
TGDG50
TGSG30-30
5.2单向塑料土工格栅尺寸及偏差应符合表2规定。表2单向塑料土工格栅尺寸及其偏差项
单位面积质量，g/m2
宽度，m
TGDG25
370±50
TGDG35
450±50
双向塑料土工格栅尺寸及偏差应符合表3规定。5.3
TGDG50
550±50
表3双向塑料土工格栅尺寸及其偏差项
单位面积质量.g/m2
TGSG15-15
300±30
TGSG20-20
330±30
5.4塑料土工格栅特殊规格可由供露双方商定。5.5颜色及外观质量
5.5.1产品颜色为黑色，应色泽均匀，无明显油污。5.5.2产品无损伤、无破裂。
5.6物理机械性能应符合表4、表5及表6规定。TGSG30-30
400±40
TGDG80
TGSG40-40
TGDG80
700±50
TGSG40-40
500±50
TGDG110
TGSG45-45
TGDG110
1100±50
TGSG45-45
550±50

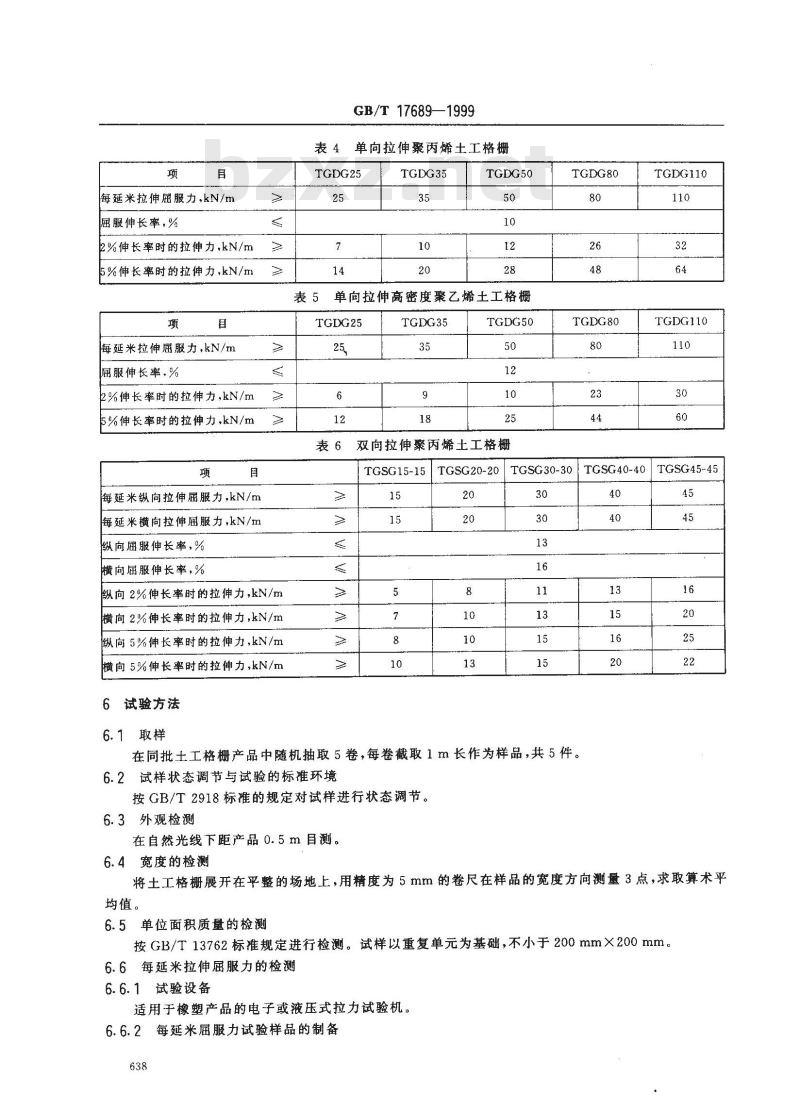

每延米拉伸届服力，kN/m
属服伸长率，%
2%伸长率时的拉伸力，kN/m
5%伸长率时的拉伸力,kN/m
每延米拉伸服力，kN/m
属服伸长率，%
2%伸长率时的拉伸力,kN /m
5%伸长率时的拉伸力，kN/m
海延米纵向拉伸屈服力，kN/m
每延米横向拉伸届服力，kN/m
纵向屈服伸长率，%
横向届服伸长率，%
纵向2%伸长率时的拉伸力，kN/m横向2%伸长率时的拉伸力,kN /m纵向5%伸长率时的拉伸力，kN /m横向5%伸长率时的拉伸力,kN/m
6试验方法
6.1取样
GB/T 17689—1999
单向拉伸聚丙烯土工格栅
TGDG25
TGDG35
TGDG50
单向拉伸高密度聚乙烯土工格栅表51
TGDG25
TGDG35
TGDG50
双向拉伸聚丙烯土工格栅
TGDG80
TGDG80
TGSG15-15TGSG20-20TGSG30-30
在同批土工格栅产品中随机抽取5卷，每卷截取1m长作为样品，共5件。6.2试样状态调节与试验的标准环境按GB/T2918标准的规定对试样进行状态调节。6.3外观检测
在自然光线下距产品0.5m目测。TGDG110
TGDG110
TGSG45-45
TGSG40-40
6.4宽度的检测
将土工格栅展开在平整的场地上，用精度为5mm的卷尺在样品的宽度方向测量3点，求取算术平均值。
6.5单位面积质量的检测
按GB/T13762标准规定进行检测。试样以重复单元为基础，不小于200mm×200mm。6.6每延米拉伸屈服力的检测
6.6.1试验设备
适用于橡塑产品的电子或液压式拉力试验机。6.6.2每延米届服力试验样品的制备638
GB/T 17689—1999

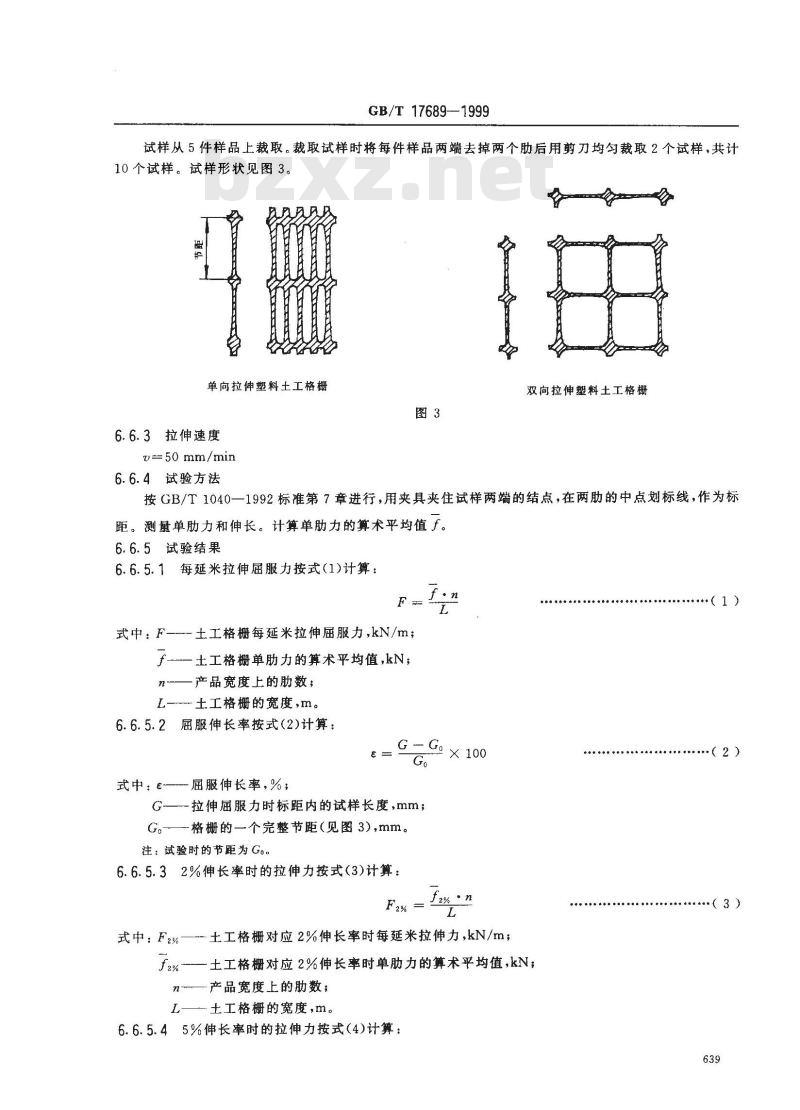

试样从5件样品上裁取。裁取试样时将每件样品两端去掉两个肋后用剪刀均勾裁取2个试样，共计10个试样。试样形状见图3。
单向拉伸塑料土工格栅
6.6.3拉伸速度
y== 50 mm/min
6.6.4试验方法
双向拉伸塑料土工格栅
按GB/T1040一1992标准第7章进行，用夹具夹住试样两端的结点，在两肋的中点划标线，作为标距。测量单肋力和伸长。计算单肋力的算术平均值于。6.6.5试验结果
6.6.5.1每延米拉伸屈服力按式(1)计算：F
式中：F—土工格栅每延米拉伸屈服力，kN/m；f-—士工格栅单肋力的算术平均值,kN；一产品宽度上的肋数；
L—土工格栅的宽度,m。
6.6.5.2屈服伸长率按式(2)计算：f.n
式中：E—届服伸长率，%；
G拉伸服力时标距内的试样长度，mm;G。格栅的一个完整节距(见图3),mm。注：试验时的节距为Go。
6.6.5.32%伸长率时的拉伸力按式(3)计算：F2%
f2%·n
式中：F2%—土工格栅对应2%伸长率时每延米拉伸力，kN/m；f2%
土工格栅对应2%伸长率时单肋力的算术平均值，kN；产品宽度上的肋数；
土工格栅的宽度，m。
6.6.5.45%伸长率时的拉伸力按式（4)计算：（1)
式中：F5%
GB/T 17689--1999
fs% ·n
土工格栅对应5%伸长率时每延米拉伸力，kN/m；了5%——土工格栅对应5%伸长率时单肋力的算术平均值,kN；n-
产品宽度上的肋数；
L-—土工格栅的宽度,m。
7检验规则
7.1产品需经检验合格并附有质量检验合格证方可出厂。7.2组批
.（4）)
产品以批为单位进行验收，同一牌号的原料、同一配方、同一规格的产品为一批，每批数量不超过500卷，每卷长约50m，不足500卷则以5d产量为一批。7.3抽样
产品检验以批为单位，自检验批产品中随机抽取5卷。7.4检验分类
7.4.1出厂检验项目为5.2、5.3、5.5及5.6中各项。7.4.2型式检验
型式检验项目为5.2、5.3、5.5、5.6所规定的全部技术要求。正常情况下每年至少进行一次，有下列情况之一时必须进行检验：a）正常生产时，产品的配方，原料或工艺有改变；b）产品长期停产（超过6个月）后恢复生产时；c）出厂检验结果与上次型式检验有较大差异时；d）国家质量监督机构提出进行型式检验的要求时。7.5判定规则
7.5.1若5.2、5.3、5.5.1中有一项不合格，5.5.2、5.6全部项目均合格时判该批产品为合格批。7.5.2若5.2、5.3、5.5.1中有--项不合格，5.5.2、5.6中有-项不合格时，则应在该批产品中重新抽取双倍样品，制作试样，对5.5.2、5.6中的不合格项目进行复检，复检全部合格，该批为合格批；检测如果仍有-一项不合格，判为该批不合格批。复验结果作为最终判定依据。8标志、运输、贮存
8.1标志
产品出厂时，每卷产品应附有合格证，并标明：a）产品名称、代号、产品标准、商标；b）生产企业名称、地址；
c）生产日期、批号和面积；
d）检验员章。
8.2运输
产品在装御运输过程中，不得抛摔，避免与尖锐物品混装运输，避免剧烈冲击。8.3存
产品不得露天存放，应避免日光长期照射，并离热源2m。产品自生产日期起，保存期为12个月。6
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
