【国家标准(GB)】 土工合成材料 聚乙烯土工膜

GB/T17643-1998

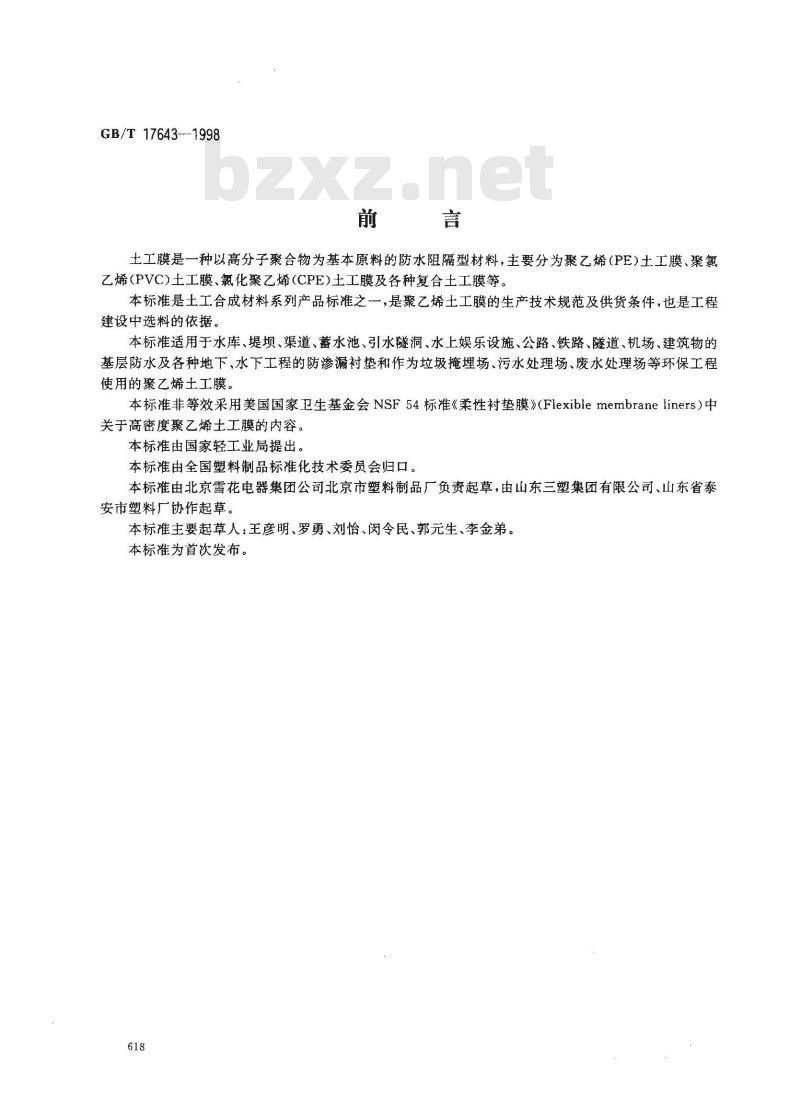

土工膜是一种以高分子聚合物为基本原料的防水阻隔型材料，主要分为聚乙烯(PE)土工膜、聚氯乙烯(PVC)土工膜、氯化聚乙烯(CPE）土工膜及各种复合土工膜等。本标准是土工合成材料系列产品标准之一，是聚乙烯土工膜的生产技术规范及供货条件，也是工程建设中选料的依据。
本标准适用于水库、堤坝、渠道、蓄水池、引水隧洞、水上娱乐设施、公路、铁路、隧道、机场、建筑物的基层防水及各种地下、水下工程的防渗漏衬垫和作为垃圾掩埋场、污水处理场、废水处理场等环保工程使用的聚乙烯土工膜。
本标准非等效采用美国国家卫生基金会NSF54标准《柔性衬垫膜》（Flexiblemembraneliners）中关于高密度聚乙烯土工膜的内容。本标准由国家轻工业局提出。
本标准由全国塑料制品标准化技术委员会归口。本标准由北京雪花电器集团公司北京市塑料制品厂负责起草，由山东三塑集团有限公司、山东省泰安市塑料厂协作起草。
本标准主要起草人：王彦明、罗勇、刘怡、闵令民、郭元生、李金弟。本标准为首次发布。
1范围

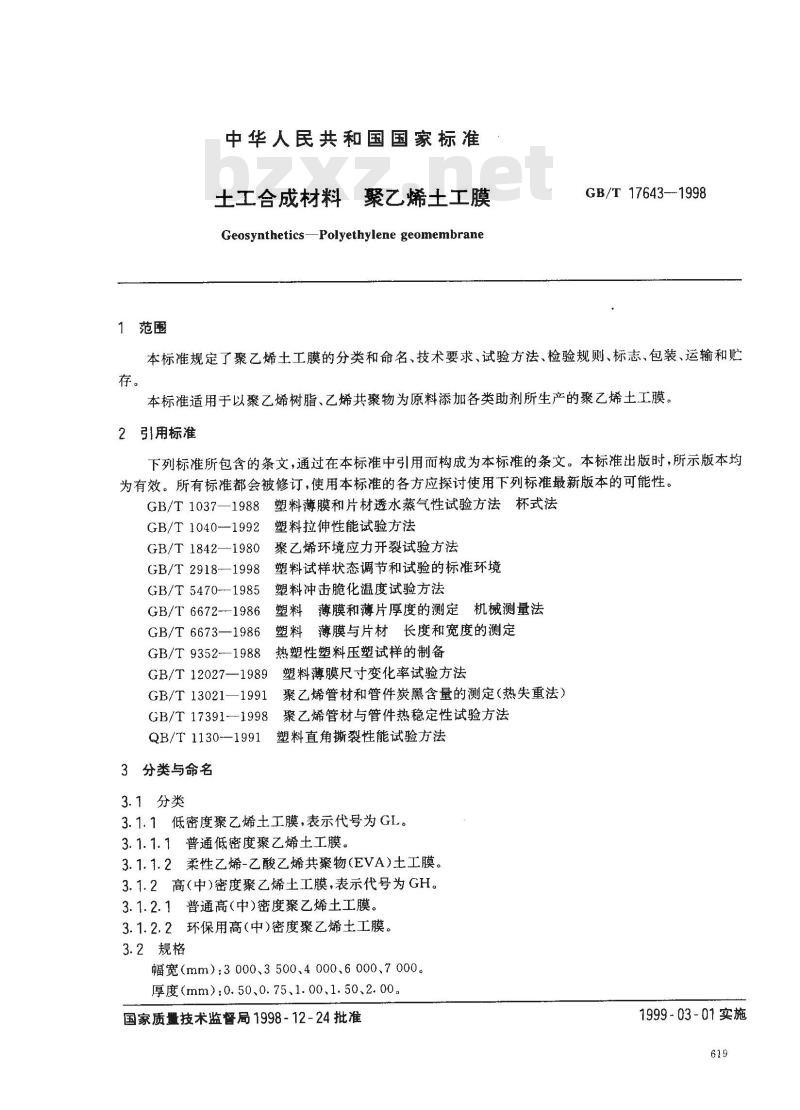

中华人民共和国国家标准
土工合成材料聚乙烯土工膜
Geosynthetics-Polyethylene geomembraneGB/T17643-1998
本标准规定了聚乙烯土工膜的分类和命名、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于以聚乙烯树脂、乙烯共聚物为原料添加各类助剂所生产的聚乙烯土工膜2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T1037—1988塑料薄膜和片材透水蒸气性试验方法杯式法GB/T 1040--1992
GB/T 1842—1980
GB/T 2918-1998
GB/T 5470--1985
GB/T 6672--1986
GB/T 6673—1986
GB/T 9352-1988
塑料拉伸性能试验方法
聚乙烯环境应力开裂试验方法
塑料试样状态调节和试验的标准环境塑料冲击脆化温度试验方法
塑料薄膜和薄片厚度的测定机械测量法塑料薄膜与片材长度和宽度的测定热塑性塑料压塑试样的制备
GB/T 12027—1989
GB/T 13021—1991
GB/T 17391—1998
QB/T 1130-—1991
3分类与命名
3.1分类
塑料薄膜尺寸变化率试验方法
聚乙烯管材和管件炭黑含量的测定（热失重法）聚乙烯管材与管件热稳定性试验方法塑料直角撕裂性能试验方法
3.1.1低密度聚乙烯土工膜，表示代号为GL。3.1.1.1普通低密度聚乙烯土工膜。3.1.1.2柔性乙烯-乙酸乙烯共聚物（EVA)土工膜。3.1.2高（中)密度聚乙烯土工膜，表示代号为GH。3.1.2.1普通高（中)密度聚乙烯土工膜。3.1.2.2环保用高(中)密度聚乙烯土工膜。3.2规格
幅宽（mm):3000、3500、4000、6000、7000。厚度（mm）：0.50、0.75、1.00、1.50、2.00。国家质量技术监督局1998-12-24批准1999-03-01实施
GB/T17643-1998

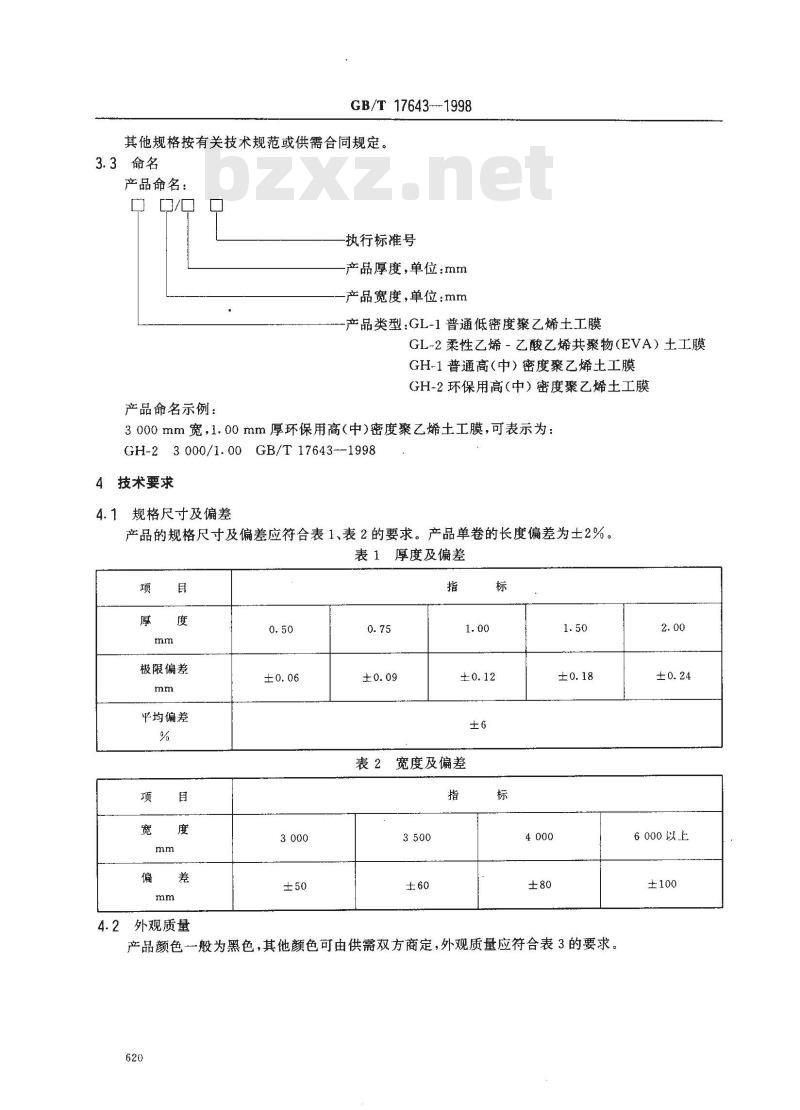

其他规格按有关技术规范或供需合同规定。3.3命名
产品命名：
口 口0
执行标准号
产品厚度，单位：mm
产品宽度，单位：mm
-产品类型：GL-1普通低密度聚乙烯土工膜GL-2柔性乙烯－乙酸乙烯共聚物（EVA）土工膜GH-1普通高（中）密度聚乙烯土工膜GH-2环保用高（中）密度聚乙烯土工膜产品命名示例：
3000mm宽，1.00mm厚环保用高（中）密度聚乙烯土工膜，可表示为：GB/T17643--1998
GH-23 000/1.00
技术要求
4.1规格尺寸及偏差
产品的规格尺寸及偏差应符合表1、表2的要求。产品单卷的长度偏差为土2%。表1厚度及偏差
极限偏差
平均偏差
4.2外观质量
表2宽度及偏差
产品颜色一般为黑色，其他颜色可由供需双方商定，外观质量应符合表3的要求。620
6000以上
4.3物理力学性能
穿孔修复点
GB/T17643—1998

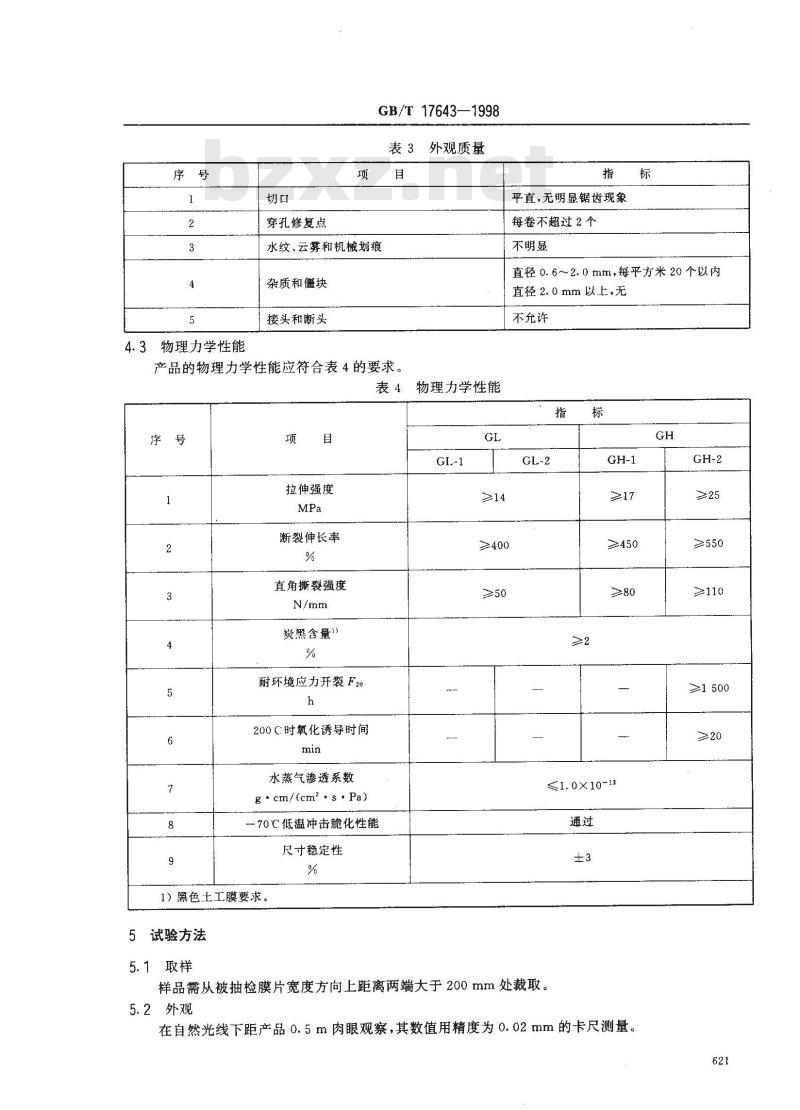

表3外观质量
水纹、云雾和机械划痕
杂质和邂块
接头和断头
产品的物理力学性能应符合表4的要求。表4
拉伸强度
断裂伸长率
直角撕裂强度
炭黑含量!）
耐环境应力开裂F20
200C时氧化诱导时间
水蒸气渗透系数
g·cm/(cm2.s· Pa)
-70℃低温冲击脆化性能
尺寸稳定性
1）黑色土工膜要求。
5试验方法
物理力学性能
平直，无明显锯齿现象
每卷不超过2个
不明显
直径0.6～2.0mm，每平方米20个以内直径2.0mm以上，无
不允许
≥400
≥450
≤1.0×10-13
5.1取样
样品需从被抽检膜片宽度方向上距离两端大于200mm处裁取。5.2外观
在自然光线下距产品0.5m肉眼观察，其数值用精度为0.02mm的卡尺测量。GH-2
≥550
≥110
≥1500

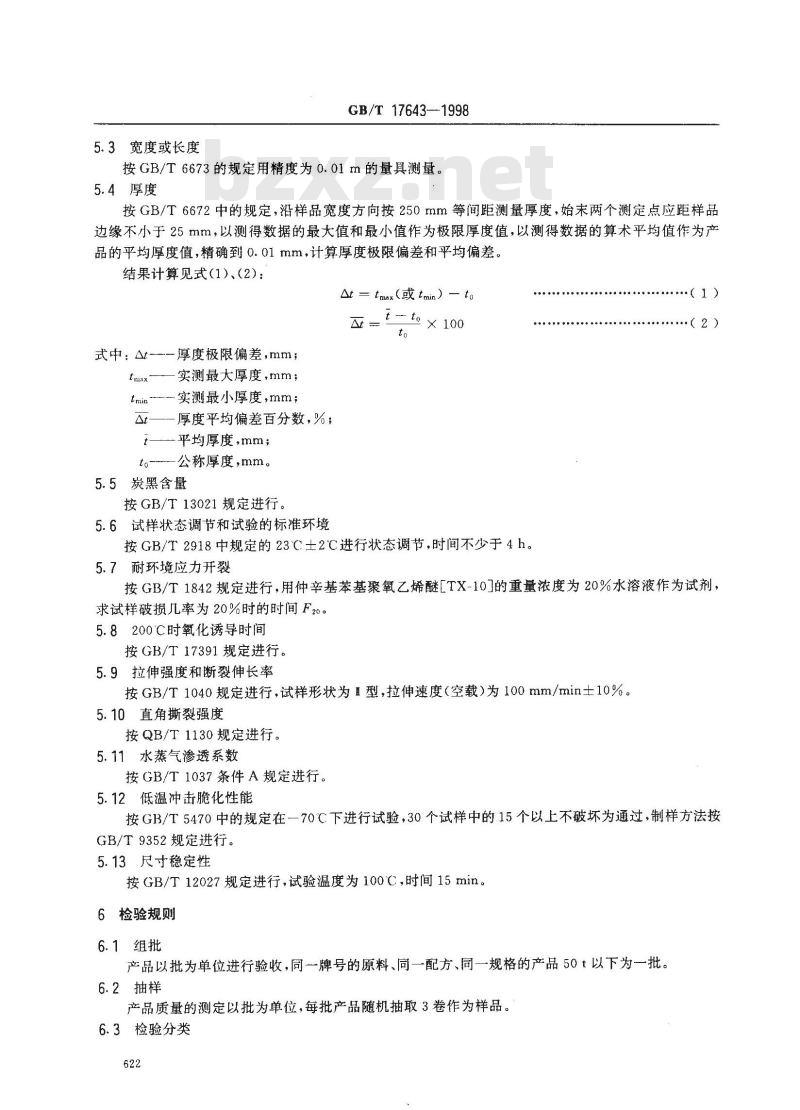

5.3宽度或长度
GB/T 17643--1998
按GB/T6673的规定用精度为0.01m的量具测量，5.4厚度
按GB/T6672中的规定，沿样品宽度方向按250mm等间距测量厚度，始末两个测定点应距样品边缘不小于25mm，以测得数据的最大值和最小值作为极限厚度值，以测得数据的算术平均值作为产品的平均厚度值，精确到0.01mm，计算厚度极限偏差和平均偏差。结果计算见式（1）、（2）：
At =tmx（或tmin）一 to
t- to × 100
式中：At--
厚度极限偏差，mm；
tmax \
tmin -
实测最大厚度，mm；
实测最小厚度，mm；
厚度平均偏差百分数，%；
平均厚度，mm；
公称厚度，mm。
5.5炭黑含量
按GB/T13021规定进行。
5.6试样状态调节和试验的标准环境按GB/T2918中规定的23℃士2℃进行状态调节，时间不少于4h。5.7耐环境应力开裂bzxZ.net
（2）
按GB/T1842规定进行，用仲辛基苯基聚氧乙烯醚[TX-10I的重量浓度为20%水溶液作为试剂，求试样破损几率为20%时的时间F20。5.8200℃时氧化诱导时间
按GB/T17391规定进行。
5.9拉伸强度和断裂伸长率
按GB/T1040规定进行，试样形状为耳型，拉伸速度（空载）为100mm/min士10%。5.10直角撕裂强度
按QB/T1130规定进行。
5.11水蒸气渗透系数
按GB/T1037条件A规定进行。
5.12低温冲击脆化性能
按GB/T5470中的规定在一70℃下进行试验，30个试样中的15个以上不破坏为通过，制样方法按GB/T9352规定进行。
5.13尺寸稳定性
按GB/T12027规定进行，试验温度为100℃，时间15min。6检验规则
6.1组批
产品以批为单位进行验收，同一牌号的原料、同一配方、同一规格的产品50t以下为一批。6.2抽样
产品质量的测定以批为单位，每批产品随机抽取3卷作为样品。6.3检验分类
6.3.1出厂检验
GB/T 17643-- 1998
6.3.1.1出厂检验项目为4.1、4.2及4.3表4中序号1、2、3项。6.3.1.2出厂检验合格并附有质量检验合格证方可出厂。6.3.2型式检验
型式检验为技术要求中的全部项目，正常情况下每年至少进行一次，有下列情况之一时必须进行检验：
a）正常生产，产品的配方、原料或工艺有较大改变，可能影响产品质量时；b）产品长期停产(超过6个月)后恢复生产时；c）出厂检验结果与上次型式检验有较大差异时；d）国家质量监督机构提出进行型式检验的要求时。6.4判定规则
6.4.1对于4.1及4.2所规定的要求，其中有1项不合格即为不合格卷。不合格卷不多于1卷，且各项物理力学性能均符合表4要求时，判为合格批。6.4.2若不合格卷多于1卷或有物理力学性能不合格项，则应在该批中按6.2规定重新加倍抽样，对不合格项目自进行重检，如仍有1项结果不合格，则判为该批不合格。复验结果作为最终判定依据。7标志、包装、运输、贮存
7.1标志
产品出厂时，每卷包装应附有合格证，并标明：a）产品名称、代号、产品标准号、商标；b）生产企业名称、地址；
c）生产日期、批号和净质量；
d）检验员章。
7.2包装
产品每卷为一个包装单位，一般情况采用黑色聚乙烯膜、聚丙烯编织袋进行包装，特殊情况由供需双方商定。
7.3运输
产品在运输过程中应避免日晒、沾污、重压、强烈碰撞和刮伤等，并保持外包装完好无损。7.4贮存
产品应贮存在干燥、阴凉、清洁的库房内，并远离热源。贮存期限从生产之日起不超过一一年。GB/T17643—1998《土工合成材料聚乙烯士工膜》第1号修改单本修改单经国家质量技术监督局于2000年9月15日以质技监标函［2000］158号文批准，自2001年4月1日起实施。
将表4物理力学性能中，水蒸气渗透系数指标≤1.0×1016更改为：≤1.0×10-13。623
