【国家标准(GB)】 可移式电动工具的安全 圆锯的专用要求

GR13960.2—1996

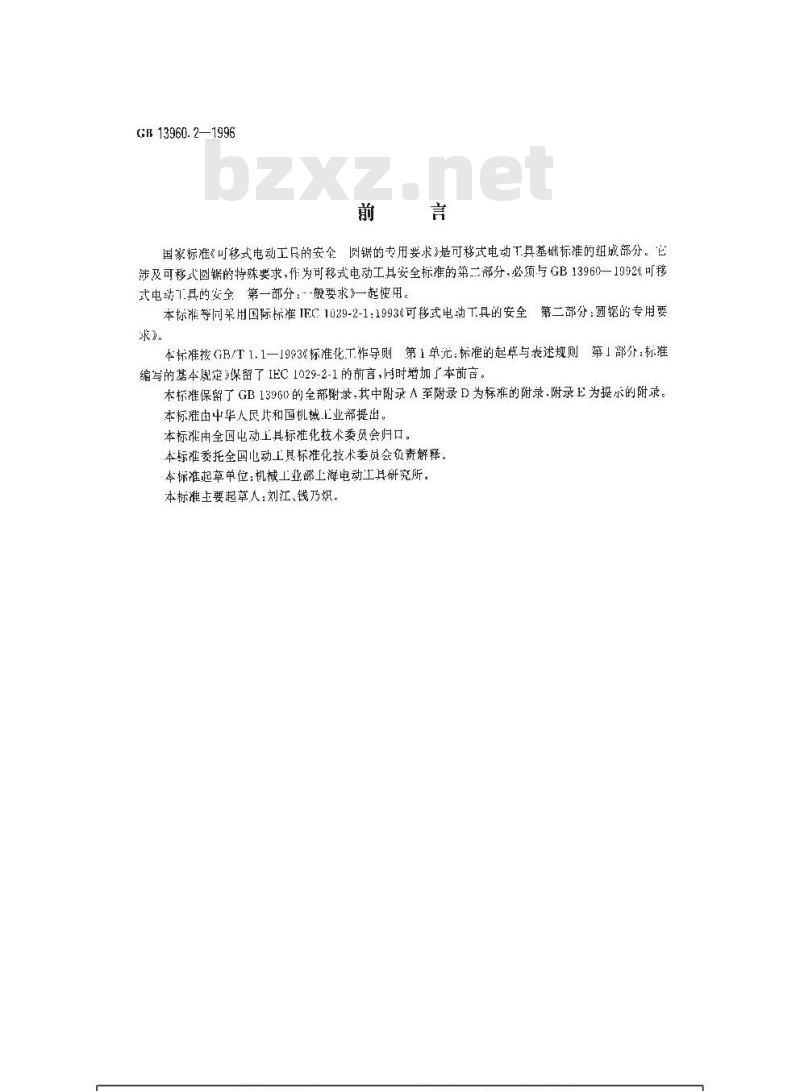

国家标准《可移式电动工只的安仑圆的专用要求是可移式电动工具基础标准的组成部分。它涉及可移武圆锯的特殊要求，作为可移或电动工具安全标准的第二部分，必须与GB13960一1992%可移式电动工具的安全第一部分：-般要求》一起使用。本标准等同采用国际标准IEC.1029-2-1:1993%可移式电动下具的安全第二部分：圆锯的专用要
本标准按（GB/T1.1—1993&标准化T作导则第1单元：标准的起草与表述规则第丨部分：标雅
编写的基本规定》保留了IEC1029-2-1的前言，间时增加了本前言。本标准保留了GB1396的全部谢录，其中附录A至附录D为标准的附录，附录E为提示的附录。本标准由中华人民共和国机械业部提出。本标准由全回电动上具标准化技术委员会归口。本际准委托全国动工具标准化技术委员会负责解释.本标准起草单位：机械工业部上电动工具研究所。本标准主要起草人：刘江、钱乃炽。CB13960.2-1996

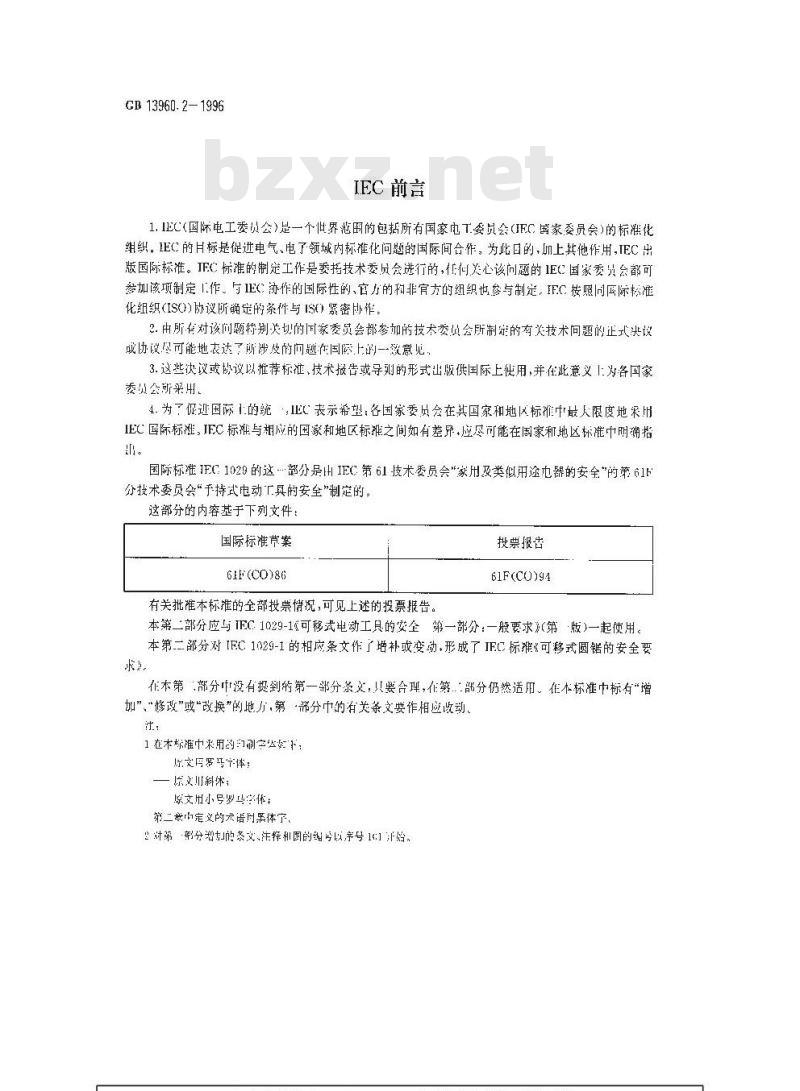

IEC 前言
1.IEC（国际电工委员会）是一个世界范围的包括所有国家电T.委员会（IEC国家委员会）的标游化组织。IEC的月标是促进电气、电了领域内标准化问题的国际间合作，为此日的，加上其他作用，IEC出版国际标准。IFC标准的制定工作是委拐技术委员会进行的，任何关心该问题的IEC国家委员会都可参加该项制定1作。与IEC协作的国际性的、官方的和非官方的组织也参与制定，IFC按照问压际标准化组织(ISO)协议所确定的条件与IS紧密协作。2.由所有对该间题持别关划的国家委员会部参加的技术委员会所制定的有关技术间题的正式决议或协议尽可能地表达了所涉改的问题在国医上的一致意见，3.这些决议或协议以推荐标准、技术报告或导列的形式出版供国际上使用，并在此意义1为各国家委员会所来用
4.为了促迎国际1的统“，E表示希望：各国家委员会在其国家和地区标雅中最人限度地采所IEC国际标，IEC标准与相应的国家和地区标雅之间如有差异，应尽可能在国家和地区标准中明确指国际标准IFC1029的这部分是出IEC第61技术委员会“家用及类似用途电器的安全的第61F分技术委员会“于持式电动工具的安至”制定的。这部分的内容基于下列文件：
国际标准节案
61F(CO)86
有关批难本标雅的全部投票惜况,可见上述的报票告投票报告
61F(CO)94
本第二部分应与IEC:1029-1《可移试电动工具的安企第一部分：一般要求》（第·版）一起使用，本第二部分对「FC1029-1的相应条文作了增补或变动，形成了IFC标雅《可移式圆锯的安全要求，
在本第部分中没有提到的第一部分条文，只要合理，作第.部分仍然适用。作本标准中标有“增加”、“修改”或“改换”的地方，第“部分中的有关条文要作相应收动。汁
1在本标准中来用约的制字盗妇下；原文阿零巧宁体：
一原文川斜体；
原文用小号罗马字体；
第二定义的术语月黑体宁。
2对第·朝分说划的条交、注择和图的编号以序号1:1并始，..com1范围

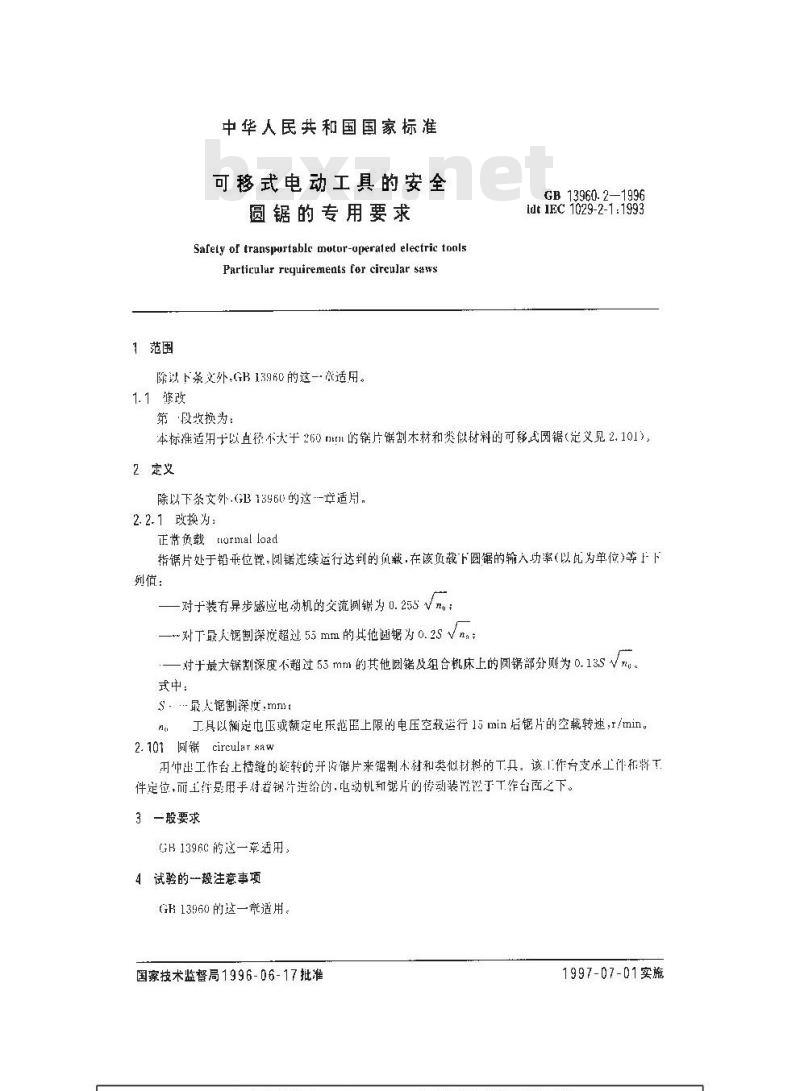

中华人民共和国国家标准
可移式电动工具的安全
圆锯的专用要求
Safely of transportablc motur-uperated eleetric toolsParticular Fequirements for circular saws除以下条文外,GB 13960的这一~资适用。1.1修改
第·段收换为，
GB13960.2—1996
idtIEC1029-2-1:1993
本标准适用十以直径不大于250HH的销片锯割木材和类似材料的可移式圆锯（定义见2.101），2定义
除以下条文外（GB13960的这--章适月。2.2.1改换为：
正常负载wormal load
指锯片处于铅垂位置，阅锯连续运行达到的负载，在该负载下圆锯的输入功率（以乱为单位)等上下列值：
-对于装有异步感应电动机的交流测销为0.255√元，—对于最人锯割深度超过55mm的其他圆锯为0.2S√n一对于最大锯割深度不超过53mm的其他圆籍及组合机床上的锯部分则为0.13SV元式中：
S最人锯割深度.mm.
工具以定电玉额定电乐范上限的电压空载运行15min后锯片的空载转速，r/min2.101回锯circulat aw
用中出工作台上槽缝的旋转的并齿锯片来锯割木材和类似材料的工具。该1作台支承工件和将工件定位，而工行是用手对着锯计违给的电动机和锯片的传动装做于工作台面之下。3一般要求
GB1396C的这一章适用，bZxz.net
4试验的一般注意事项
GH 13960 的这一竞适用。
国家技术监督局1996-06-17批准1997-07-01实施
5额定值
GB1396D的这一章用。
6分类
GB13960的这一章适用。
7标志
GB 13960.21996
除认下条文外GB13960的这一章适用。7.1增加：
圆锯应标有：
额定锯片直径；
·额定空戴转速；
—最大可锯制深度；
—一锯片的旋转方向标记。
锯片的旋转平面应标明作可调节护罩上。对可改变成不同空载转速的厕锯，应将变速方法和由此而得的空载转速详细地标明在调节装置近旁，这叫通过示意图等办法来实现。7.6 增加：
锯片的旋转方向应用片起或凹陷的箭头标明在主轴附近的定零件上，在更换锯片时看得到该箭头+或者用其他在明显程度和耐久程度1.至少与之相当的方法标明。7.13增加：
手册或说明书应包括以下说明：不要使用损伤的或变形的锯斤：；更换磨损了的工作台嵌衬;
只许使用制造！推荐的锯片：
注意根被锯割的材料选择锯片：…要使用推把工件催过锯片：
…锯割时要把圆与集尘装置联接起来使用并正确调整分料刀；
使用称止确调憋锯片上护罩；
……开槽时要当心。
注：可月简图来表示操作方式。B触电保护
GB 13960 的这一章适用。
9起动
GB13960的这一章适用。
10输人功率和电流
GB13960的这一章适用

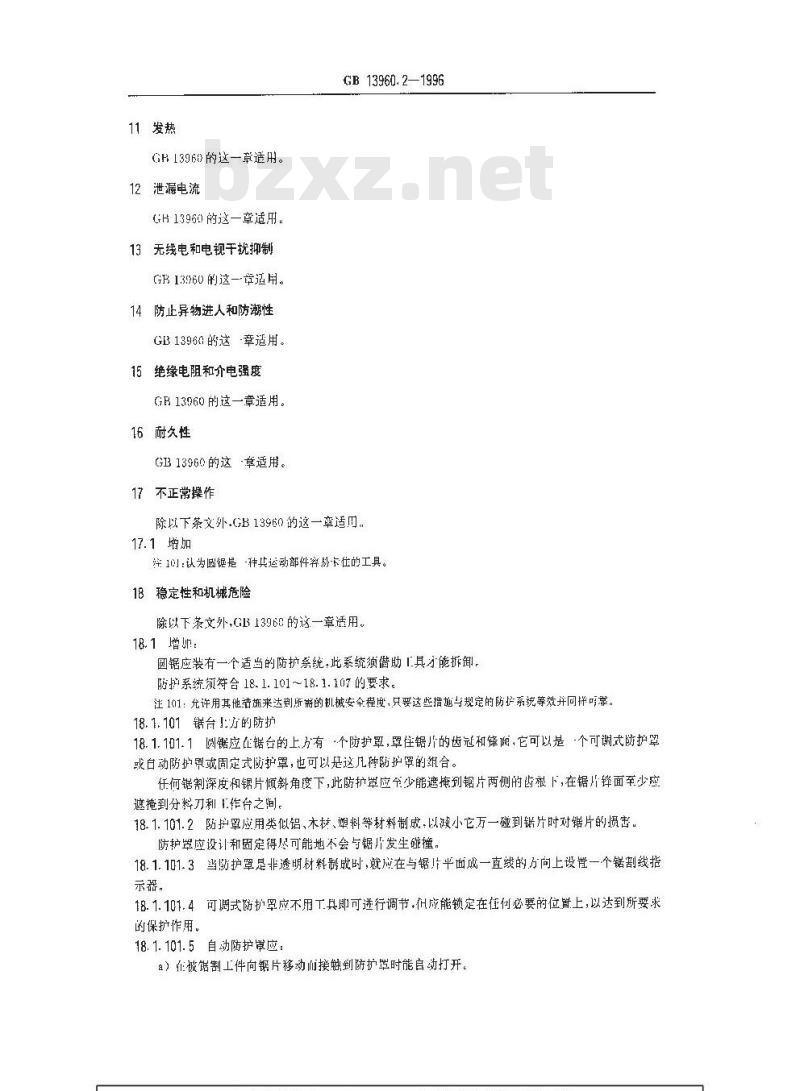

11发热
GR13960的这一章适用。
12泄漏电流
GH13960的这一章适用。
13无线电和电视干扰抑制
GB13960的这一章适用。
14防止异物进人和防潮性
GB13960 的这章适用。
15绝缘电阻和介电强度
GB13960的这一章适用。
16耐久性
GB 13960的这 章适用。
17不正常操作
GB 13960.2—1996
除以下条文外.GB13960的这一章适。17.1增加
梓10]:认为圆锟是-种其运动部件容易卡任的工具。18稳定性和机械危险
除以下条文外，GB13960的这一章适用。18.1增奶：
圆锯应装有一个适当的防护系统，此系统须借助1具才能拆卸，防护系统须符合18.1.101~18.1.107的要求。注101：充许用其他错施来达到所带的机械安全程度，只要这些措施与规定的防护系统等效并回样可靠，18.1.101错台方的防抗
18.1.101.1阅锯应在锯台的上方有个防护罩，罩住锯片的齿冠和锋谢，它可以是个可谢式防护罩或白动防护最或固定式防护罩，也可以是这几种防护罩的组合。任何锯割深度和锅片倾斜角度下，此防扩罩应少能遮掩锯片两侧的齿根下，在锯片锋面至少应遮掩到分辉刀利上作台之间。
18.1.101.2防护罩应用类似铝，木材、塑料等材料制成.以减小它万一碰到钳片时对锯片的损害。防护罩应设计和固定得尽可能地不会与锯片发生碰撞。18.1.101.3当防护罩是非透明材料制成时，就应在与锯片平面成一直线的方向上设置一个锯割线指示器，
18.1.101.4可调式防护罩应不用工.具即可进行调节.H应能锁定在任何必要的位置上，以达到所要求的保护作用。
18.1.101.5自动防护障应：
a）在被锯割工件向锯片移动而接触到防扩罩时能自动打开。GB13960.2—1996
b）白动保持与正在割的工件的上表面接触，并能邀挎片的两侧至少到齿以下.非日至少邀拖到工件1表面和分料刀之问。
c）当件移过防护罩后能自动回复到闭合位置，18.1.102锯台下方的防
18.1.102.1在任何锯割深度和销片倾斜角度下，应不可能触及到工难台板下的运动部件：18.1.102.2防护罩应使丁安全地除尘利排屑，用GB1396:中图1的试验指检验是否等合18.1.102.1和18.1.102.2条。在护罩处于正带位置和闭合位暂时，试验指应不能触及阅锯工作时运动的岑件。18.1.103分料刀
18.1.103.1测钢应装有分料刀。18.1.103.2分料刀应刚性固定，与片处下同-平而内，并安装得能不受阻得地穿过锯款槽、当调节锯制深度时分料刀相对锯片的位置应不会改变。18.1.103.3分料川及其托架应设计成：对于能使锯制深度达到90次～100%额定销深度的各种锯片直径而言,分料刀能调节到符合下列条件：）在所谢整的锯割深度「：在锯台上厅，分料刀与铅片齿图间的径间距离处处不超过5mm，b）分料刀顶部低于齿顶不应比5mm更低.如图101所示。最人5mm
图101分料方的位置
18.1.103.4分料刀厚度不应大于锯片的锯缝宽度.也不应比锯片本体薄。分料刀硬度应为43HRC15IIRC
通过观察和测量来检验是否符合18.1.103.1-~18.1.103.4条，18.1-104锯台
18.1.104.1支率工件的工作台应符合图102辖台只寸
?最大锯谢深受:15 m
通过测量来检验，
GB13960.2—1996
锯！最人肖径（D）
100D2cn
图102锯台尺！
注；对于能势上轴转动的舒，\”使京等于“”德证给通
18.1.104.2为锯片而留的锯台增隙在可用范围内宜尽小(见图103),并日在穿过台面的邻片周围区域,应有一个可替换的用料、木材或铝等软性材料制成的嵌对kr20m
段人d 10 mm
进给达
通过观察和测量:来检验。
18.1.105-行导向装置
图103锯台檀隙尺寸
18.1.105.1圆帮应带有一个平行导向装置。锯产
如果钢片台面呆可倾料的，则导向装胃应在锯片的侧都可使泪，平行导向装罩的导向表面的最小高度应为50mm或最大锯割深度两者中较小的个。18.1. 105.2行导问装置应从锯台面前消延仲到铝片中心,通过观察和测品来检验
18.1.106法兰盘
GB13960.2—1996
锯片夹紧法兰盘的直径成至少为锯片直径的0.2倍。18.1.107排屑口的结构应该是这样的，即排出的碎屑将不会限制操作者的视线和不会造成伤害。18.3修改：
沿着进给方间在锯台的前缘施加一个300N的推力，在此条件下，锯台应不会倾器施加100N推力，锯台应不会移动。19机械强度
G1313960的这一章适用。
20结构
除以下条文外,GB 13960的这一章适用。20.18增加：
电源开关或控制器的操动，不应受工作台的谢节或工件的影响，按触此开关或控制器不应受工作台的调节或工件的限制。
20.20增如：
电压在失电恢复以后，圆锯不应自动起动，20.101圆锯应具有与之制成体的木屑、粉尘和碎屑吸附装置·或应有能安装外加的本屑、粉尘和碎屑吸附装骨的部件。
21内部布线
GB 13960的这一章适用。
22组件
GB13960的这一章适用。
23电源联接和外接软电缆和软线GB13960的这一章适用
24外接导线的接线端子
GB13960的这章适用，
25接地装置
(GB1396的这章适用
26螺钉及联接件
GB13960的这--竞适用
27爬电距离、电气间隙和绝缘穿通距离GB 13960的这--章延用
28耐热性、耐燃性和抗漏电痕迹性GB 13060 的这一章适用,
..com29防锈
GB13960的这章适用。
放射物
(GB 13960 的这一章不适用。
GB 13960.2—1996
GB13960的各附录均适用。
CB13960.2—1996
