【国家标准(GB)】 标准音量表

GB/T17311-1998

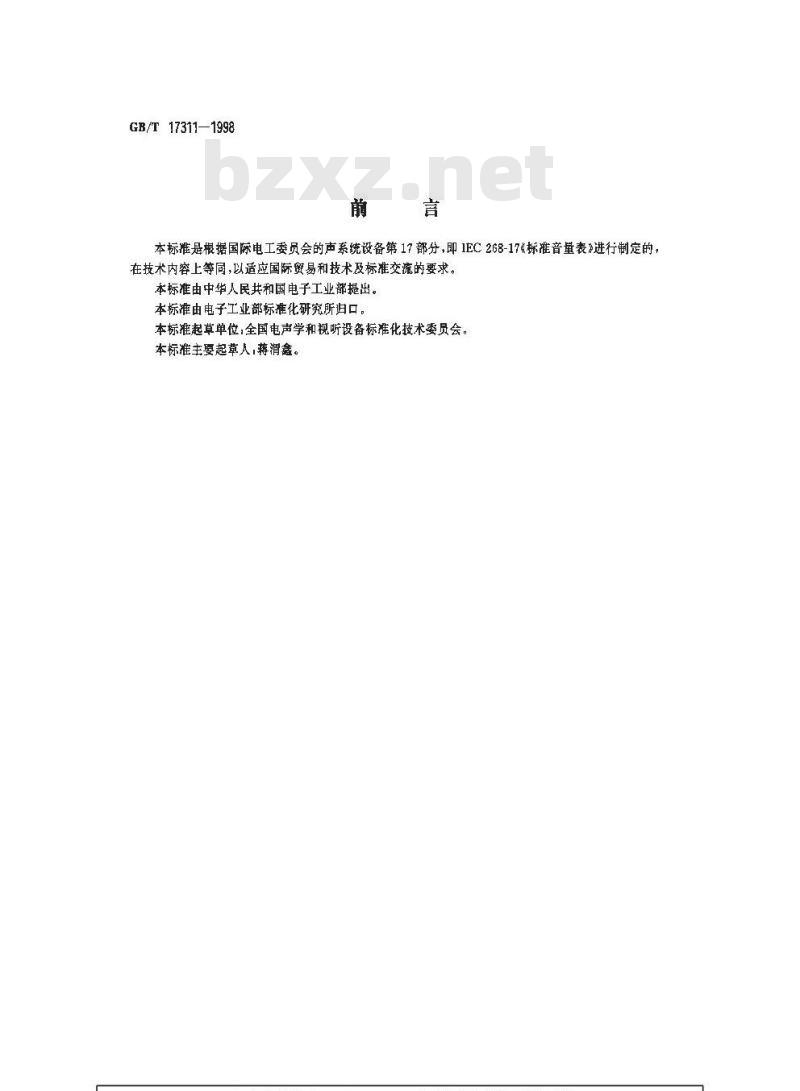

本标准是根据国际电工委员会的声系统设备第17部分，即1EC268-17≤标准音量表\进行制定的在技术内容上等同，以适应国际贸易和技术及标准交流的要求。本标准由中华人民共和国电子工业部提出。本标准由电子工业部标准化研究所归口。本标准起草单位;全国电声学和视听设备标准化技术委员会。本标准主要起草人，蒋滑鑫。
GB/E17311-1998

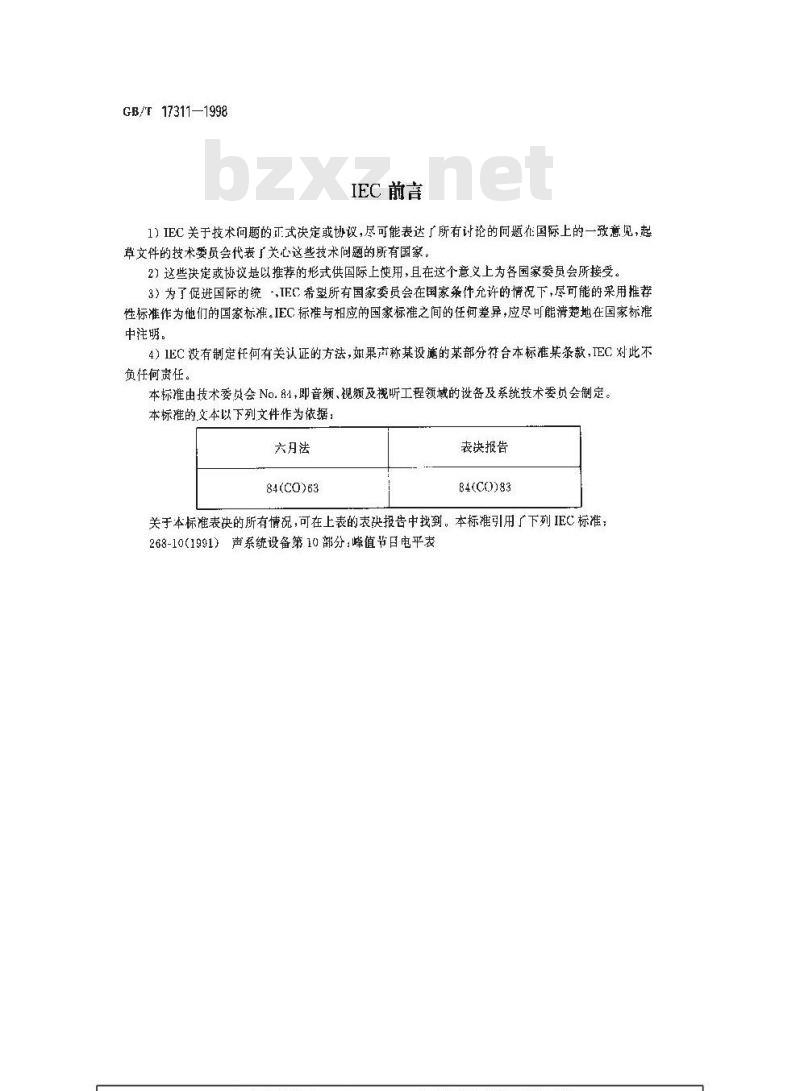

IEC前言
1）IEC关于技术问题的正式决定或协议，尽可能表达了所有讨论的问题在国际上的一致意见，起草文件的技术委员会代表了关心这些技术问题的所有国家。2）这些决定或协议是以推荐的形式供国际上使用，且在这个意义上为各国家委员会所接受。3）为了促进国际的统·，IEC希塑所有国家委员会在国家条件允许的情况下，尽可能的采用推荐性标准作为他们的国家标准。IEC标准与应的国家标准之间的任何差异，应尽可能清楚地在国家标准中注明。
4）IEC没有制定任何有关认证的方法，如果声称某设瘾的某部分符合本标准某条款，IEC对此不负任何责任。
本标准由技术委员会No.84，即音频、视频及视听工程领域的设备及系统技术委员会制定。本标准的文本以下列文件作为依据，六月法
84(CO)63
表决报告
84(CO)83
关于本标准表决的所有情况，可在上表的表决报告中找到。本标准引用了下列IEC标准268-10(1991）声系统设备第10部分：峰值节日电平表1范围
中华人民共和国国家标准

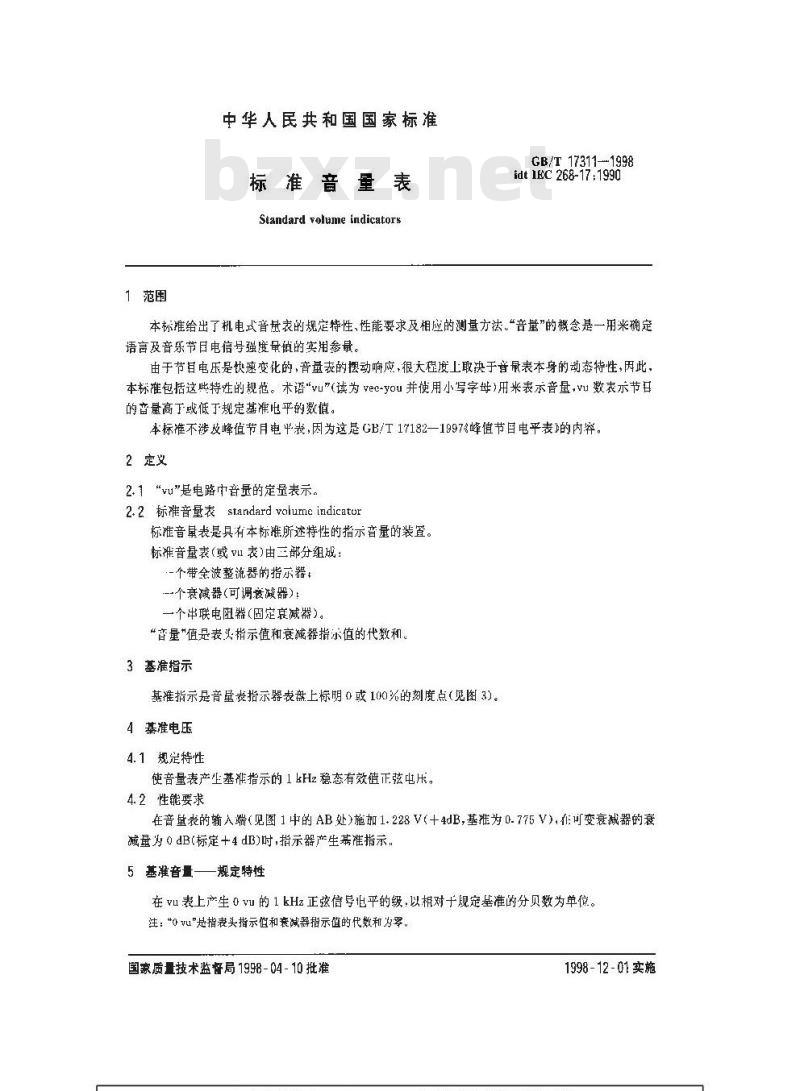

标准音童表
Standard volume indicators
GB/T 17311-1998
idt 1Ec 268-17:1990
本标推给出了机电式音基表的规定特性、性能要求及相应的测量方法。“音量”的概念是一用来确定语言及音乐节目电信号强度量值的实用参量。由于节目电压是快速变化的,音量表的摆动响应,很大程度上取决于音最表本身的动态特性，因此，本标准包括这些特性的规范。术语\vu\(读为vec-you并使用小写字母)用米表示音量，vu数表示节日的音量高丁或低于规定基准电平的数值。本标准不涉及峰值节月电平表，因为这是GB/T17182—1997峰值节目电平表>的内容。2定义
2.1“vu\是电路中音量的定量表示。2.2标准音量表 standard volume indicatur标准音表是具有本标准所述特性的指示音量的装。标准音量表(或vl表)由三部分组成：·-个带全波整流器的指示器，
一-个衰减器(可调衰减器)：
一个串联电阻器(固定衰减器)。“音量\值是表头指示值和衰减器指示值的代数和。3基准指示
基准指示是音量表指示器表盘上标明0或100%的刻度点（见图3)。4基准电压
4.1规定特性
使音量表产生基谁指示的1kHz稳态有效值正弦电压。4.2性能要求
在音量表的输人端（见图1中的AB处）施加1.228V(十4dB,基推为0.775V),作可变衰减器的衰减量为0dB(标定+4dB)时，指示器产生基准指示，5 基准音量—规定特性
在u表上产生0 vu的1kHz正弦信号拍平的级：以相对于现定基准的分贝数为单位。注：“o vu\是指表头指示值和衰减器指示值的代数和为零。国家质量技术监督局1998-04-10批准1998-12-01实施

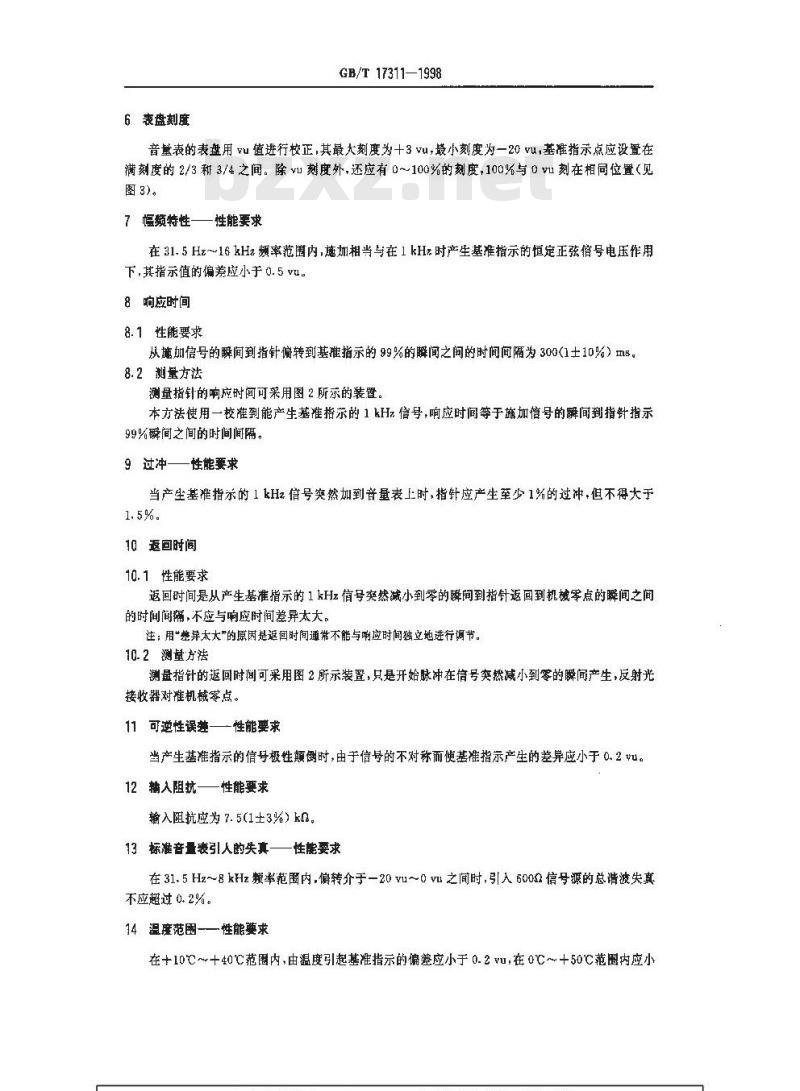

6表盘刻度
GB/T17311—1998
音量表的表盘用vu值进行校正,其最大刻度为十3vu,最小刻度为一20 vu,基准指示点应设置在满刻度的2/3租3/4之间。除vu刻度外，还成有0～100%的刻度，100%与0Vu刻在相同位置（见图：)。
7幅频特性—性能要求
在31.5Hz～16kHz频率范围内，施加相当与在1kHz时产生基准指示的恒定正弦信号电压作用下，其指示值的偏差应小于0.5 v。8响应时间
8.1性能要求
从施加信号的瞬间到指针偏转到基推指示的99%的间之间的时间间隔为300(1士10%）m5。8.2测量方法
测量指针的响应时间可采用图2所示的装置。本方法使用一校准到能产生基准指示的1kH.信号,响应时间等于施加信号的瞬间到指针指示99%瞬间之间的时间间隔。
9过冲——性能要求
当产生基谁指示的1 kHz信号突然加到音量表上时,指针应产生至少1%的过冲,但不得大于1.5%.
10返回时间
10.1性能要求
返回时间是从产生基准指示的1kHz信号突然减小到零的瞬间到指针返回到机械零点的瞬间之间的时间间，不应与响应时间差异太大。注；用\差异太大\的原因是返回时间通常不能与喇应时间独立地进行调节。10.2测量方法
測量指针的返回时间可采用图2所示装置，只是开始脉冲在信号奕燃减小到零的瞬间产生，反射光接收器对准机械零点。
11 可逆性误差—性能要求
当产生基准指示的信号极性颠倒时，由手信号的不对称而便基准指示产生的差异应小于0.2u，12精入阻抗——性能要求
输入阻抗应为7.5(1生3%）k0。
3标准音量麦引人的失其一一性要求在31.5Hz～8kHz频率范围内,偏转介于一20 vu～0vu之间时,引入 6000信号源的总谐波失真不应超过0.2%。
14 温度范围——性能要求
在+10℃～十40℃范圈内，由温度引起基准指示的偏差应小于0.2vu，在0℃～+50℃范围内应小..com于0.5 vu。

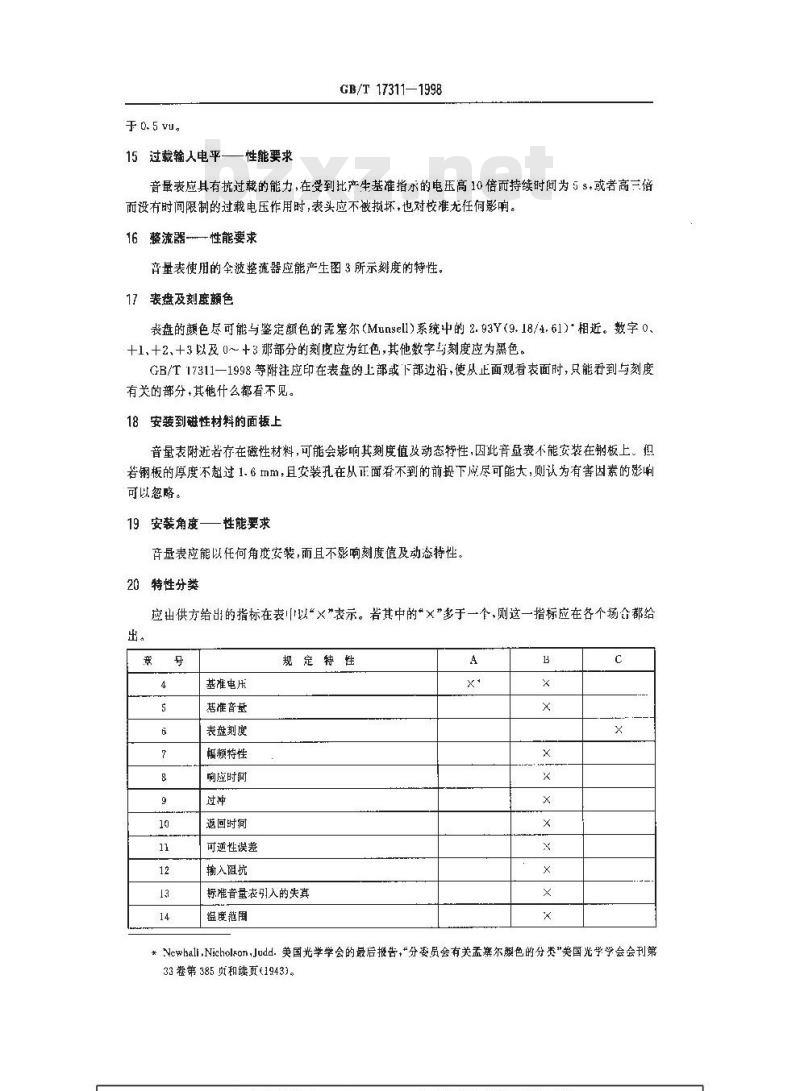

15过载输人电平—性能要求
GB/T 17311—1998
音量表应具有抗过载的能力，在受到比产生基准指示的电压高10倍而持续时间为5s.或者高三借而没有时间限制的过载电压作用时，表头应不被损坏，也对校准尤任何影哺。16 整流器--性能要求
音量表使用的全被整流器应能产生图3所示刻度的特性，17表盘及刻度颜色此内容来自标准下载网
丧盘的颜色尽可能与鉴定额色的需塞尔（Munsell）系统中的2.93Y（9.18/4.61）相近。数字0、+1、十2、+3以及0～+3那部分的刻度应为红色，其他数字与刻度应为黑色。GB/T17311—1998等附注应印在表盘的上部或下部边沿，使从正面观看表面时，只能看到与刻度有关的部分，其他什么都看不见。18安装到磁性材料的面板上
音量表附近若存在磁性材料，可能会影响其刻度值及动态特性，因此音量表不能安装在钢板上。但若钢板的厚度不超过1.6mm，且安装孔在从正面看不到的前提下应尽可能大，则认为有害因素的影响可以忽略。
19安装角度—性能要求
音量表应能以任何角度安装，而且不影响刻度值及动态特性20特性分类
应出供方给出的指标在表以“×”表示。若其中的“×”多于一个，则这一指标应在各个场合都给出。
基准电压
基准音量
表盘刻度
福频特性
响应时间
返回时间
可逆性误差
输入阻抗
规定特性
标催音量丧引入的失真
温度范围
*Newhali,Nicholson,Judd.美国光学学会的最后报告，“分委员会有关孟塞尔颜色的分类\美国光学学会会刊第33卷第385页和续页（1943)。
过载输入电平
整流器
表盘及刻度颤色
GB/T 17311-1998
表（完）
规定特性
安装到磁性材料的面板上
安装角度
#=只对包括表头和衰减器的完整的音虽有效。A一应由供方在铬牌上标明的指标。B=应出供方在手册&活页说明书3和技术说明书中规定。C=可由供方提供的附加指标。
表139000恒定阻抗衰减器的特性衰减器的衰减量
A～B 处的电平
dB(0.775V)
33 801
16 788
11 070
纯音波列发生器
了=开始时间
T'sp一停止时向
GB/T 173111998
000 75Gn 390n 39000
滚减器
39恒定阻
图1标音量表的连接
聚焦透镜
开始脉冲发生器
反射光接收器
39000/39000
停止脉冲发生器
计数器
时钟脉冲发生器
图2测量标准音量表响应时间仪器的示意图品
图3标准音量表的刻度
