【国家标准(GB)】 数字地形图产品模式

GB/T17278—1998

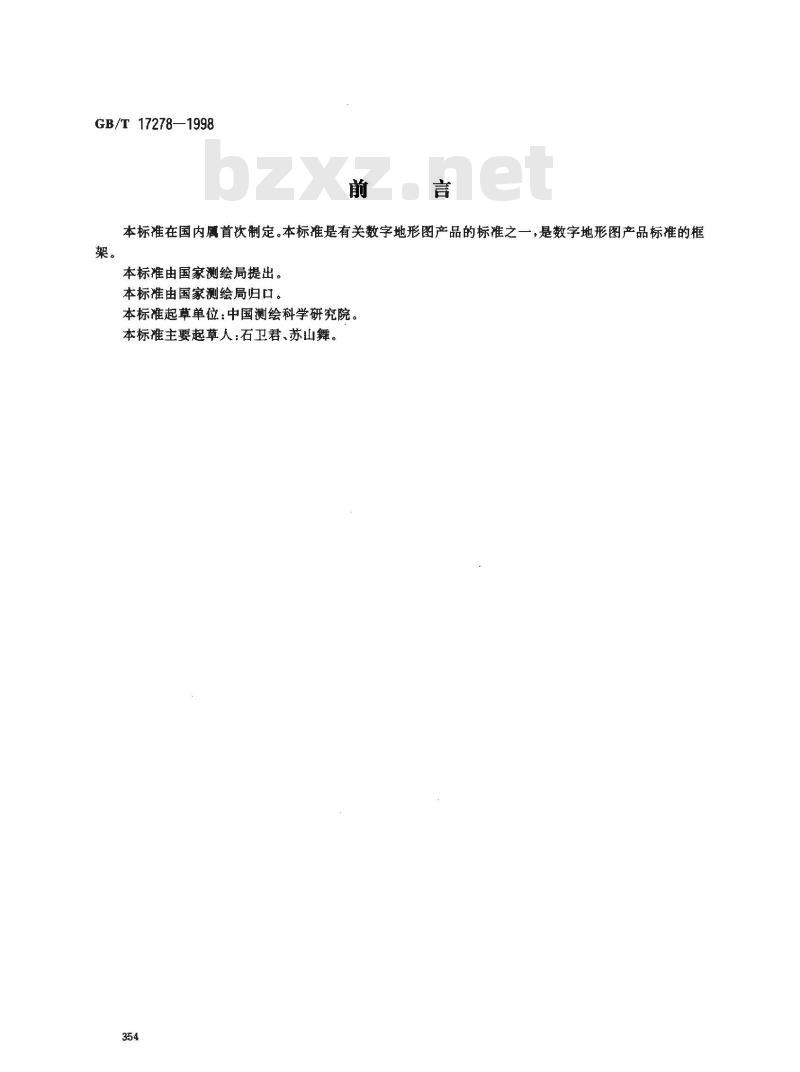

本标准在国内属首次制定。本标准是有关数字地形图产品的标准之一，是数字地形图产品标准的框架。
本标准由国家测绘局提出。
本标准由国家测绘局归口。
本标准起草单位：中国测绘科学研究院。本标推主要起草人：石卫君、苏山舞。354
GB/T17278—1998

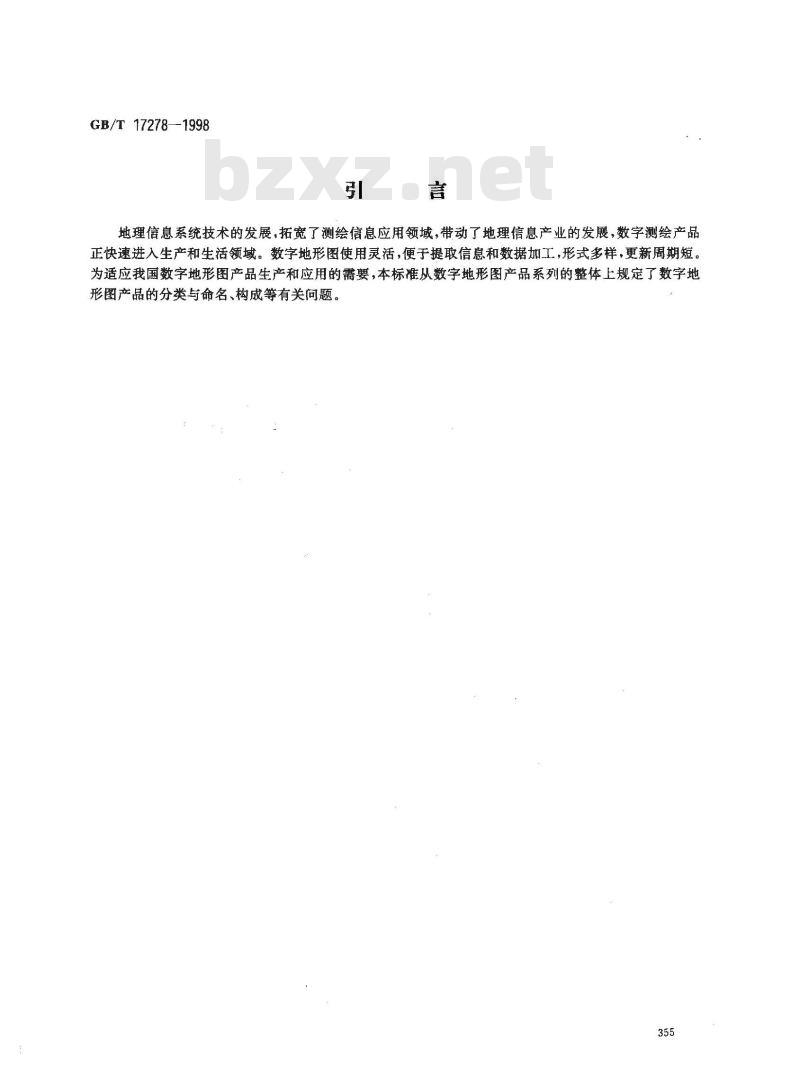

地理信息系统技术的发展，拓宽了测绘信息应用领域，带动了地理信息产业的发展，数字测绘产品正快速进入生产和生活领域。数字地形图使用灵活，便于提取信息和数据加工，形式多样，更新周期短。为适应我国数字地形图产品生产和应用的需要，本标准从数字地形图产品系列的整体上规定了数字地形图产品的分类与命名、构成等有关问题。355

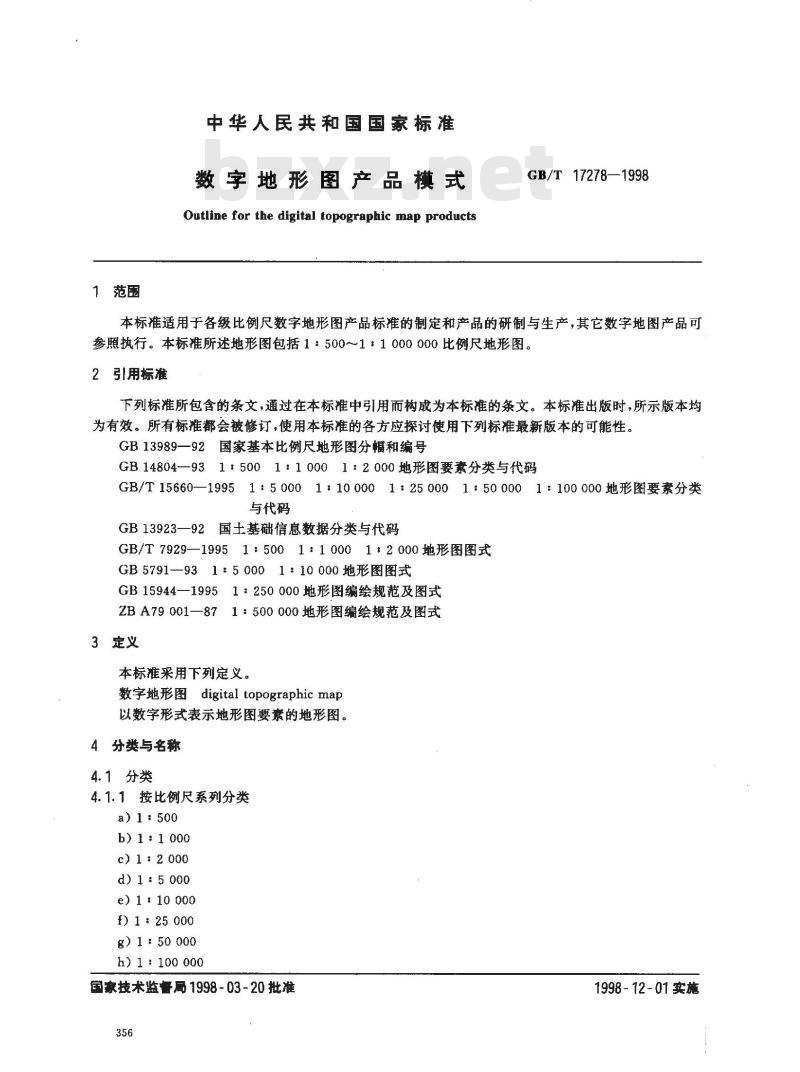

1范围
中华人民共和国国家标准
数字地形图产品模式
Outline for the digital topographic map productsGB/T 17278—1998
本标准适用于各级比例尺数字地形图产品标准的制定和产品的研制与生产，其它数字地图产品可参照执行。本标准所述地形图包括1：500～~1＊1000000比例尺地形图。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB13989—92国家基本比例尺地形图分幅和编号GB14804-931：5001：10001：2000地形图要素分类与代码GB/T15660—19951:50001：100001：250001：500001：100000地形图要素分类与代码
GB13923—92国土基础信息数据分类与代码GB/T7929—19951：5001：100012000地形图图式GB5791-93150001：10000地形图图式GB15944—19951：250000地形图编绘规范及图式ZBA79001—871：500000地形图编绘规范及图式3定义
本标准采用下列定义。
数字地形图digital topographic map以数字形式表示地形图要素的地形图。4分类与名称
4.1分类
4.1.1按比例尺系列分类
a)1500
b) 1:1 000
c) 1:2 000
d) 1 : 5 000
e)1110000
f)1:25 000
g)1:50 000Www.bzxZ.net
h)1:100000
国家技术监督局1998-03-20批准356
1998-12-01实施

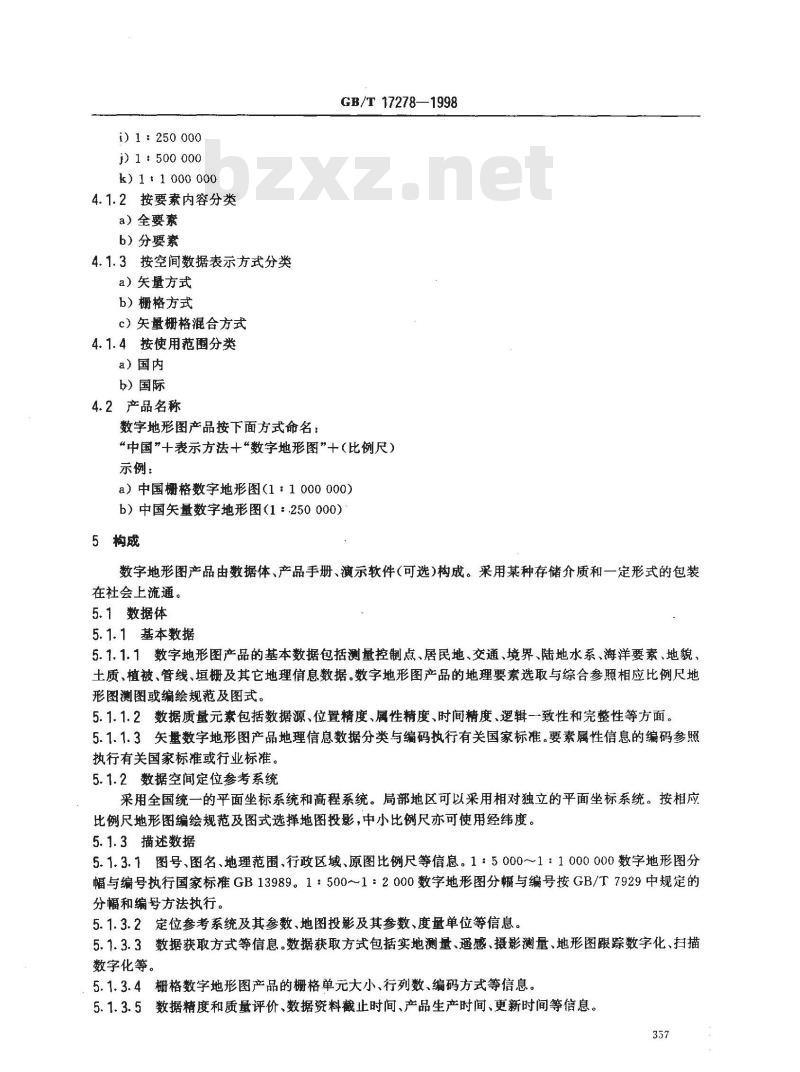

1) 1 : 250 000
j)1:500000
k) 1 t 1 000 000
4.1.2按要素内容分类
a）全要素
b）分要素
4.1.3按空间数据表示方式分类
a）矢量方式
b）栅格方式
c）矢量栅格混合方式
4.1.4按使用范围分类
a）国内
b)国际
4.2产品名称
数字地形图产品按下面方式命名：GB/T 17278—1998
“中国”十表示方法+“数字地形图”十（比例尺）示例：
a）中国栅格数字地形图（1：1000000)b）中国量数字地形图（1：250000）5构成
数字地形图产品由数据体、产品手册、演示软件（可选）构成。采用某种存储介质和一定形式的包装在社会上流通。
5.1数据体
5.1.1基本数据
5.1.1.1数字地形图产品的基本数据包括测量控制点、居民地、交通、境界、陆地水系、海洋要素、地貌、土质、植被、管线、垣栅及其它地理信息数据。数字地形图产品的地理要素选取与综合参照相应比例尺地形图测图或编绘规范及图式。
5.1.1.2数据质量元素包括数据源、位置精度、属性精度、时间精度、逻辑一致性和完整性等方面。5.1.1.3矢量数字地形图产品地理信息数据分类与编码执行有关国家标准。要素属性信息的编码参照执行有关国家标准或行业标准。5.1.2数据空间定位参考系统
采用全国统一的平面坐标系统和高程系统。局部地区可以采用相对独立的平面坐标系统。按相应比例尺地形图编绘规范及图式选择地图投影，中小比例尺亦可使用经纬度。5.1.3描述数据
5.1.3.1图号、图名、地理范围、行政区域、原图比例尺等信息。1：5000～1：1000000数字地形图分幅与编号执行国家标准GB13989。1：500～1：2000数字地形图分幅与编号按GB/T7929中规定的分幅和编号方法执行。
5.1.3.2定位参考系统及其参数、地图投影及其参数、度量单位等信息。5.1.3.3数据获取方式等信息。数据获取方式包括实地测量、通感、摄影测量、地形图跟踪数字化、扫描数字化等。
5.1.3.4栅格数字地形图产品的栅格单元大小、行列数、编码方式等信息。5.1.3.5数据精度和质量评价、数据资料截止时间、产品生产时间、更新时间等信息。357
GB/T17278—1998

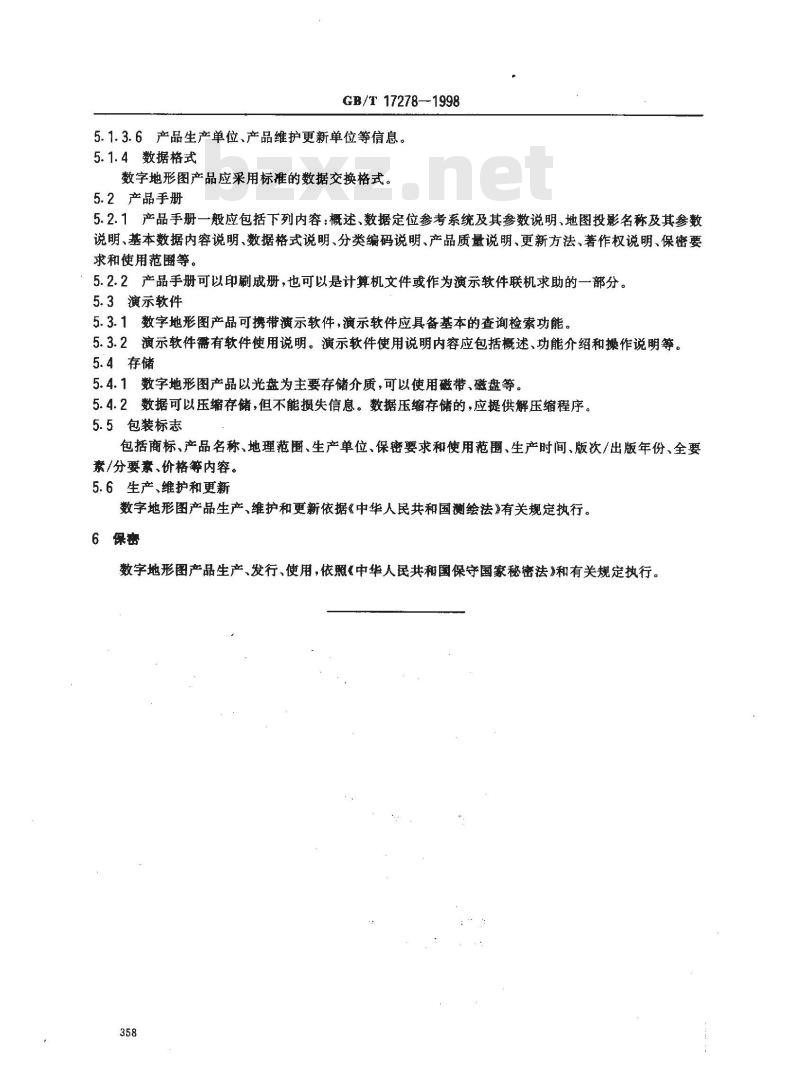

5.1.3.6产品生产单位、产品维护更新单位等信息。5.1.4数据格式
数字地形图产品应采用标准的数据交换格式。5.2产品手册
5.2.1产品手册一般应包括下列内容：概述、数据定位参考系统及其参数说明、地图投影名称及其参数说明、基本数据内容说明、数据格式说明、分类编码说明、产品质量说明、更新方法、著作权说明、保密要求和使用范等。
5.2.2产品手册可以印刷成册，也可以是计算机文件或作为演示软件联机求助的一部分。5.3演示软件
5.3.1数字地形图产品可携带演示软件，演示软件应具备基本的查询检索功能。5.3.2演示软件需有软件使用说明。演示软件使用说明内容应包括概述、功能介绍和操作说明等。5.4存储
5.4.1数字地形图产品以光盘为主要存储介质，可以使用磁带、磁盘等。5.4.2数据可以压缩存储，但不能损失信息。数据压缩存储的，应提供解压缩程序。5.5包装标志
包括商标、产品名称、地理范围、生产单位、保密要求和使用范围、生产时间、版次/出版年份、全要素/分要素、价格等内容。
5.6生产、维护和更新
数字地形图产品生产、维护和更新依据《中华人民共和国测绘法》有关规定执行。6保密
数字地形图产品生产、发行、使用，依照《中华人民共和国保守国家秘密法和有关规定执行。358
