【国家标准(GB)】 草坪和园艺乘座式拖拉机 单点套管式悬挂装置

ICS65.060.10

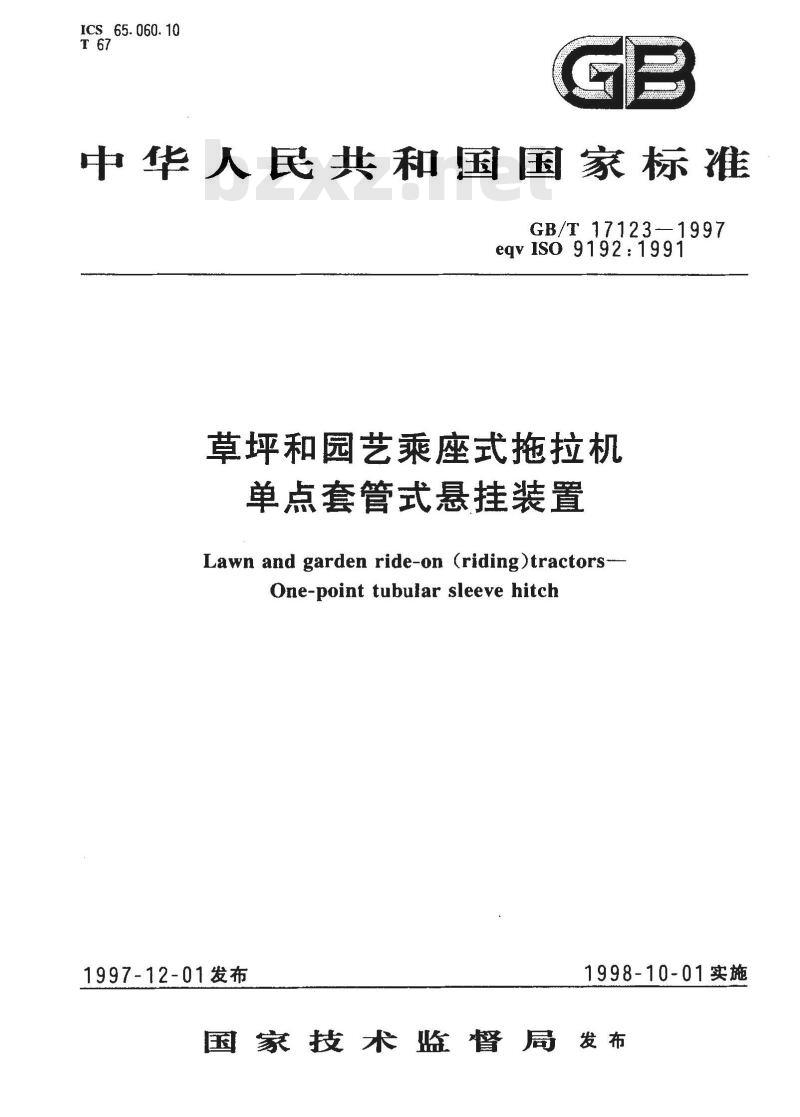

中华人民共和国国家标准
GB/T 171231997
eqv IS0 9192:1991
草坪和园艺乘座式拖拉机
单点套管式悬挂装置
Lawn and garden ride-on (riding)tractors-One-point tubular sleeve hitch1997-12-01发布
1998-10-01实施
国家技术监督局发布
GB/T17123—1997

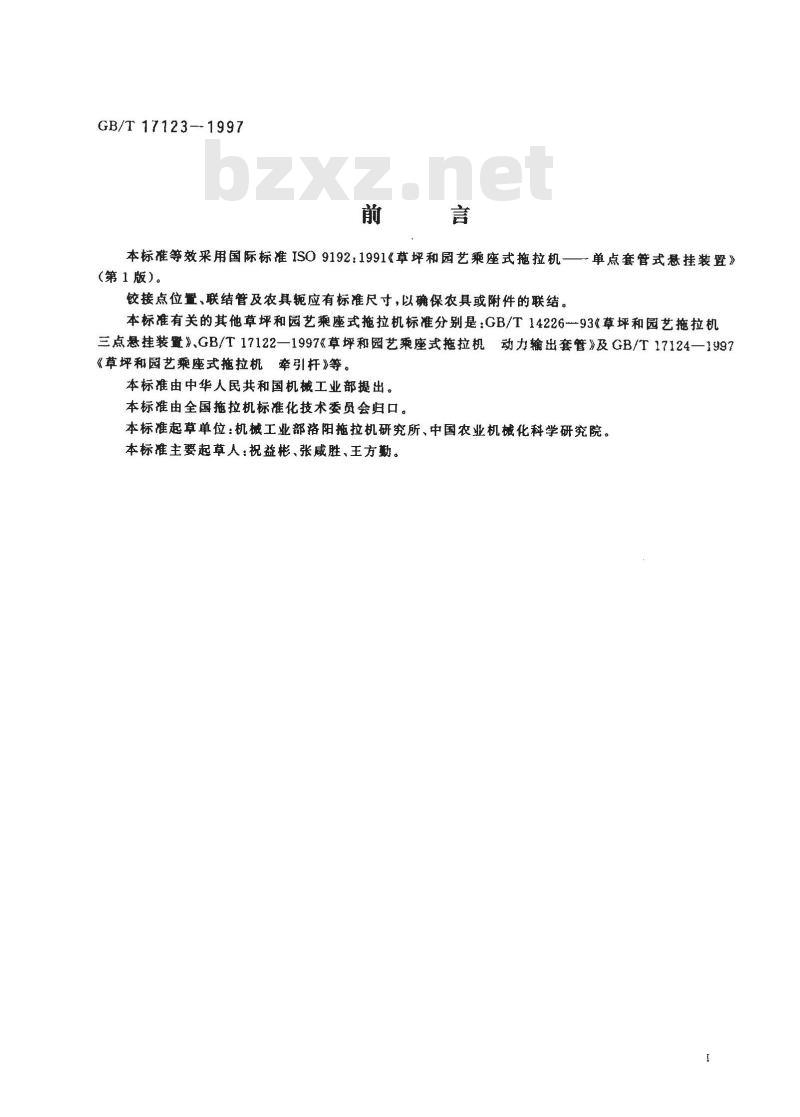

本标准等效采用国际标准ISO9192：1991《草坪和园艺乘座式拖拉机—单点套管式悬挂装置》（第1版）。
铰接点位置、联结管及农具轭应有标准尺寸，以确保农具或附件的联结。本标准有关的其他草坪和园艺乘座式拖拉机标准分别是：GB/T14226-93《草坪和园艺拖拉机三点悬挂装置》.GB/T17122—1997《草坪和园艺乘座式拖拉机动力输出套管》及GB/T17124—1997《草坪和园艺乘座式拖拉机牵引杆》等。本标准由中华人民共和国机械工业部提出。本标准由全国拖拉机标准化技术委员会归口。本标准起草单位：机械工业部洛阳拖拉机研究所、中国农业机械化科学研究院。本标准主要起草人：祝益彬、张威胜、王方勤。1
GB/T17123—1997

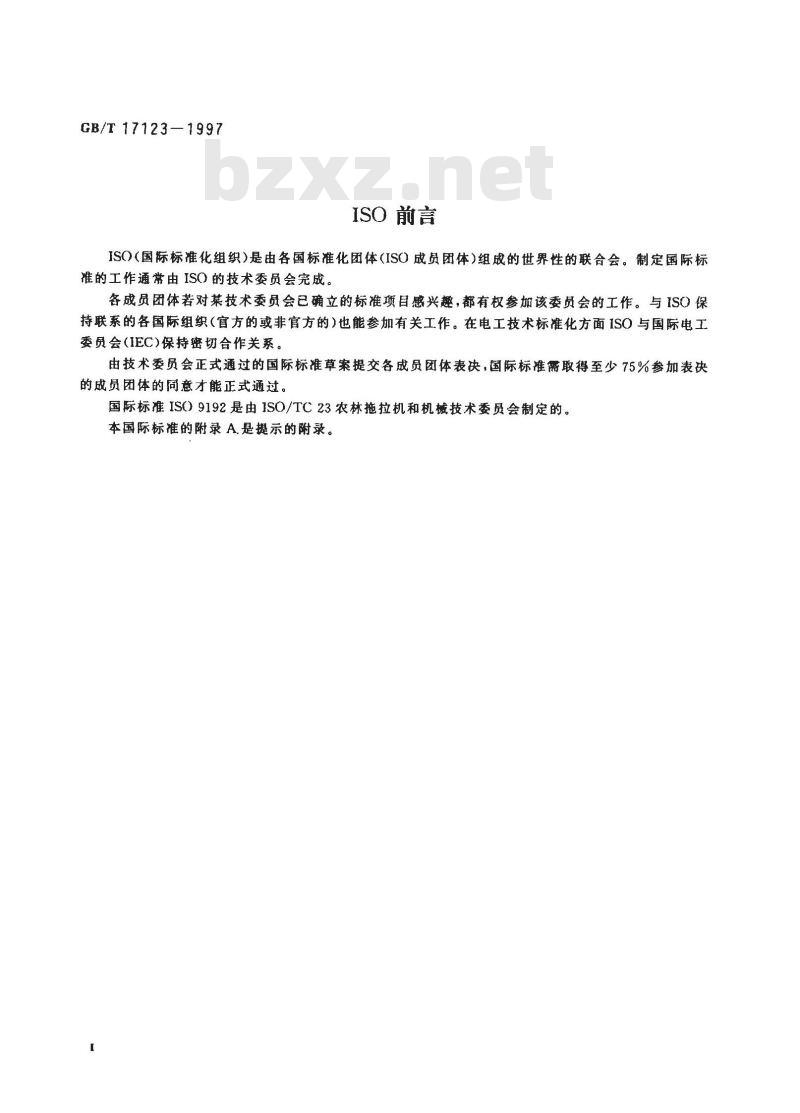

ISO前言
JSO(国际标准化组织)是由各国标准化团体（ISO成员团体）组成的世界性的联合会。制定国际标准的工作通常由ISO的技术委员会完成。各成员团体若对某技术委员会已确立的标准项目感兴趣，都有权参加该委员会的工作。与ISO保持联系的各国际组织（官方的或非官方的）也能参加有关工作。在电工技术标准化方面ISO与国际电工委员会(IEC)保持密切合作关系。由技术委员会正式通过的国际标准草案提交各成员团体表决，国际标准需取得至少75%参加表决的成员团体的同意才能正式通过。国际标准IS(）9192是由ISO/TC23农林拖拉机和机械技术委员会制定的。本国际标准的附录 A,是提示的附录。1范围

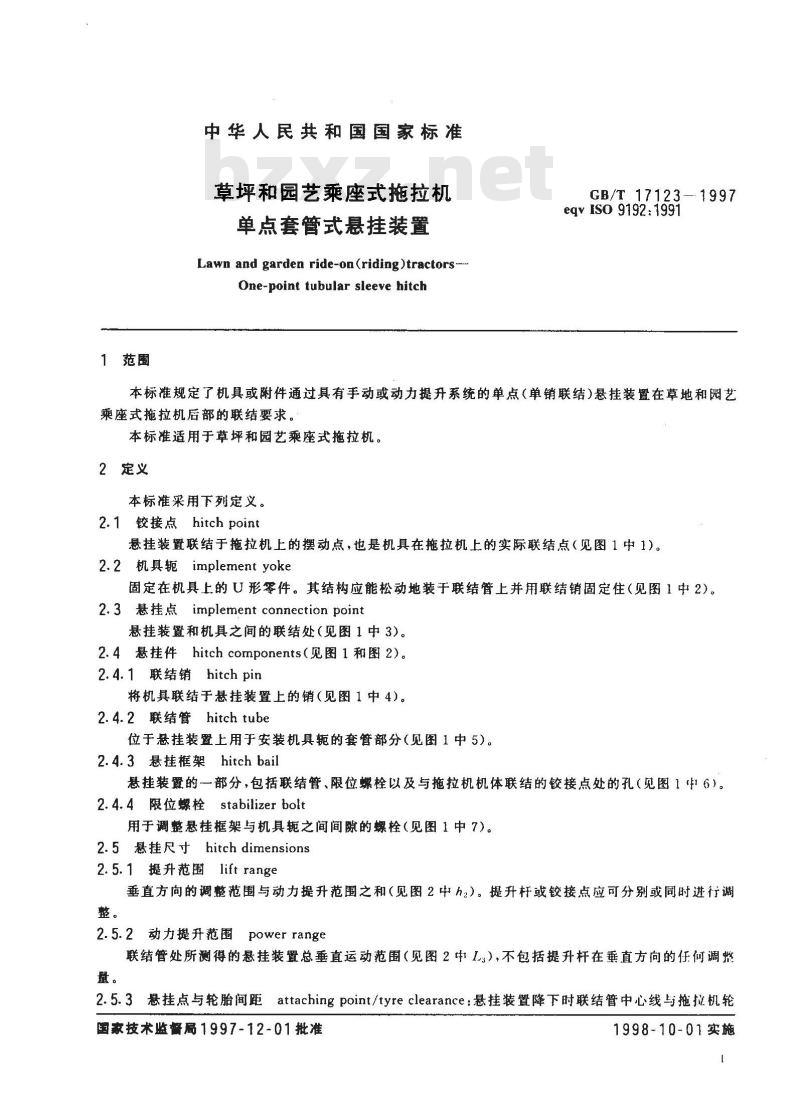

中华人民共和国国家标准
草坪和园艺乘座式拖拉机
单点套管式悬挂装置
Lawn and garden ride-on(riding)tractors-One-point tubular sleeve hitchGB/T 17123—1997
eqv IS0 9192:1991
本标准规定了机具或附件通过具有手动或动力提升系统的单点（单销联结）悬挂装置在草地和园艺乘座式拖拉机后部的联结要求。本标准适用于草坪和园艺乘座式拖拉机。2定义
本标准采用下列定义。
2.1铰接点hitch point
悬挂装置联结于拖拉机上的摆动点，也是机具在拖拉机上的实际联结点（见图1中1）。2.2 机具轭 implement yoke
固定在机具上的U形零件。其结构应能松动地装于联结管上并用联结销固定住（见图1中2）。2.3 悬挂点 implement connection point悬挂装置和机具之间的联结处（见图1中3）。2.4悬挂件hitchcomponents（见图1和图2）。2.4.1联结销hitch pin
将机具联结于悬挂装置上的销（见图1中4）。2.4.2 联结管 hitch tube
位于悬挂装置上用于安装机具轭的套管部分（见图1中5)。2.4.3悬挂框架hitchbail
悬挂装置的一部分，包括联结管、限位螺栓以及与拖拉机机体联结的铰接点处的孔（见图1牛6）。2.4.4限位螺栓stabilizer bolt用于调整悬挂框架与机具轭之间间隙的螺栓（见图1中7)。2.5悬挂尺寸hitch dimensions
2.5.1 提升范围lift range
垂直方向的调整范围与动力提升范围之和（见图2中h，）。提升杆或铰接点应可分别或同时进行调整。
2.5.2动力提升范围
power range
联结管处所测得的悬挂装置总垂直运动范围（见图2中L.），不包括提升杆在垂直方向的任何调将量。
2.5.3悬挂点与轮胎间距
attachingpoint/tyreclearance：悬挂装置降下时联结管中心线与拖拉机轮国家技术监督局1997-12-01批准1998-10-01实施

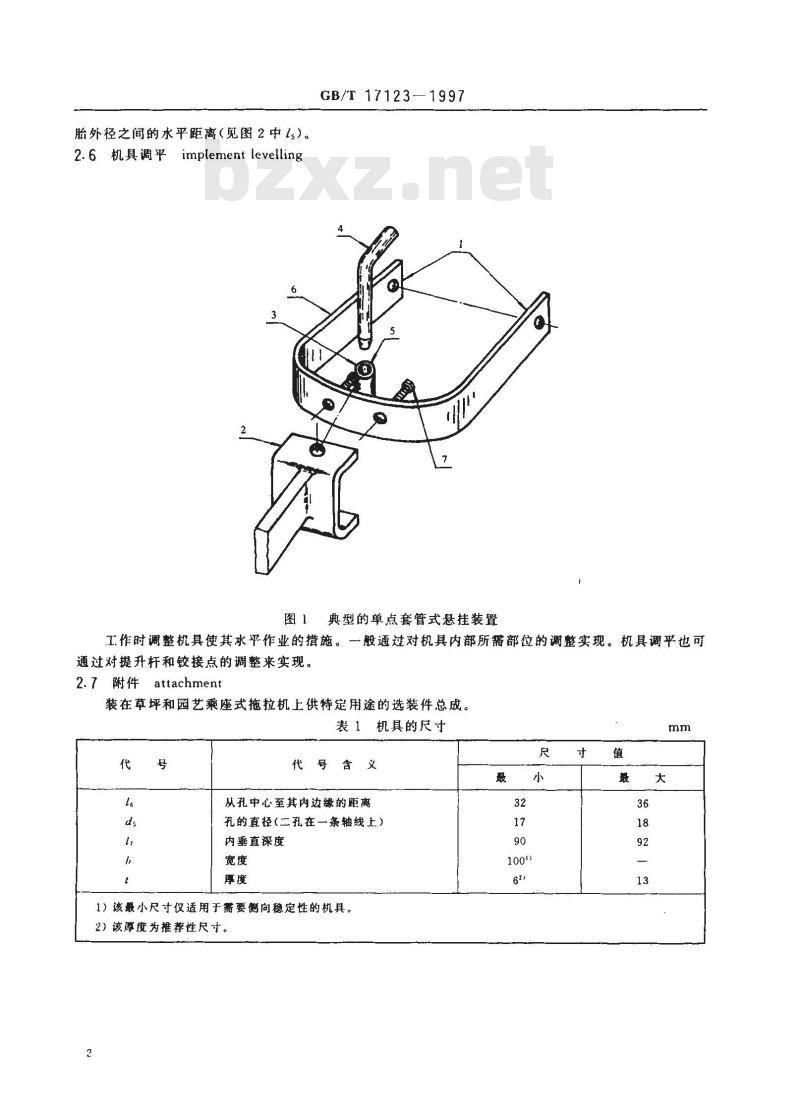

胎外径之间的水平距离（见图2中ls）2.6 机具调平implement levellingGB/T 171231997
典型的单点套管式悬挂装置
工.作时调整机具使其求平作业的措施。一般通过对机具内部所需部位的调整实现。机具调平也可通过对提升杆和铰接点的调整来实现。2.7附件attachment
装在草坪和园艺乘座式拖拉机上供特定用途的选装件总成。表１机具的尺寸　
代号含义　
从孔中心至其内边缘的距离
孔的直径（二孔在一条轴线上）内垂直深度
1）该最小尺寸仅适用于需要侧向稳定性的机具。2)该厚度为推荐性尺寸。
铰接点一
3尺寸
3.1机具
悬挂框架
GB/T 17123--1997
限位螺栓此内容来自标准下载网
悬挂点
联结管
254mm（降下的位置）
图2悬挂装置与机具轭的尺寸
机具有关的尺寸应如图2和表1所示。注
1在机具设计时，应提供机具处于正常作业深度时允许机具调平的措施。地面参考面
2当机具质量反过来影响到拖拉机纵向稳定性时，应可加装前配重，并建议使用。3.2拖拉机
与拖拉机联结有关的尺寸应如图2和表2所示。4拖拉机提升能力
在悬挂点处可获得的最小提升力应不小于1.8kN。5手动提升力
手柄的提升力应不超过180N。
联结销
机具轭
6限位螺栓
GB/T 17123-1997
除了表2规定的尺寸要求外，限位螺栓上还应提供有如防松螺母的锁定装置。表2拖拉机悬挂尺寸
代号含义
铰接点距离地面的垂直高度（推荐200mm）铰接点距离后轴中心线的水平距离：一在后轴中心线的后方
一在后轴中心线的前方
联结销直径
联结销直线部分长度
联结管内径
联结管外径
联结管长度
联结管中心至悬挂框架后端的距离提升范围（推荐仅包括动力提升范围）动力提升范围（悬挂装置降至联结管顶部距离地面254mm时联结管顶部的垂直行程）限位螺栓直径
限位螺栓调整范围
限位螺栓间隔距离
悬挂点与轮胎间距
