【国家标准(GB)】 防伪油墨 第1部分:紫外激发荧光油墨(胶版、凸版印刷)技术条件

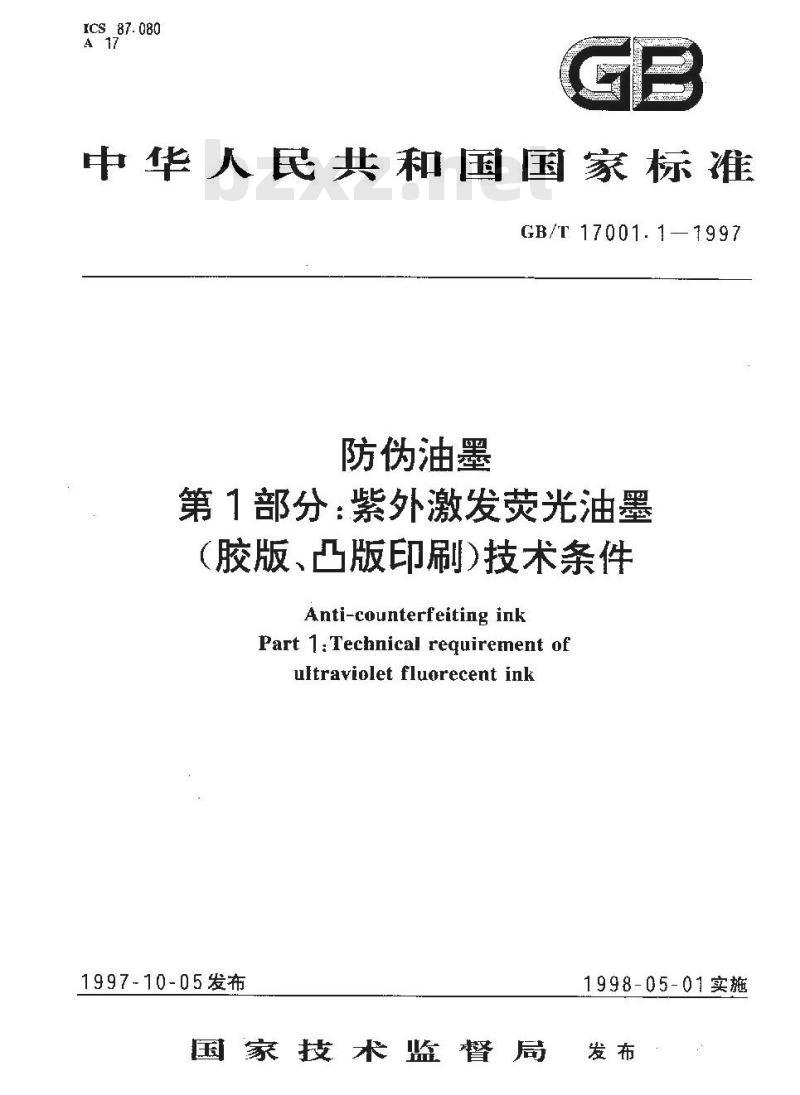

ICS87.080
中华人民共和国国家标准
GB/T 17001.1-7997
防伪油墨
第1部分：紫外激发荧光油墨
（胶版、凸版印刷）技术条件
Anti-counterfeiting ink
Part 1:Technical requirement ofultraviolet fluorecent ink
1997-10-05发布
国家技术监督局
1998-05-01实施
GB/T 17001.1-1997

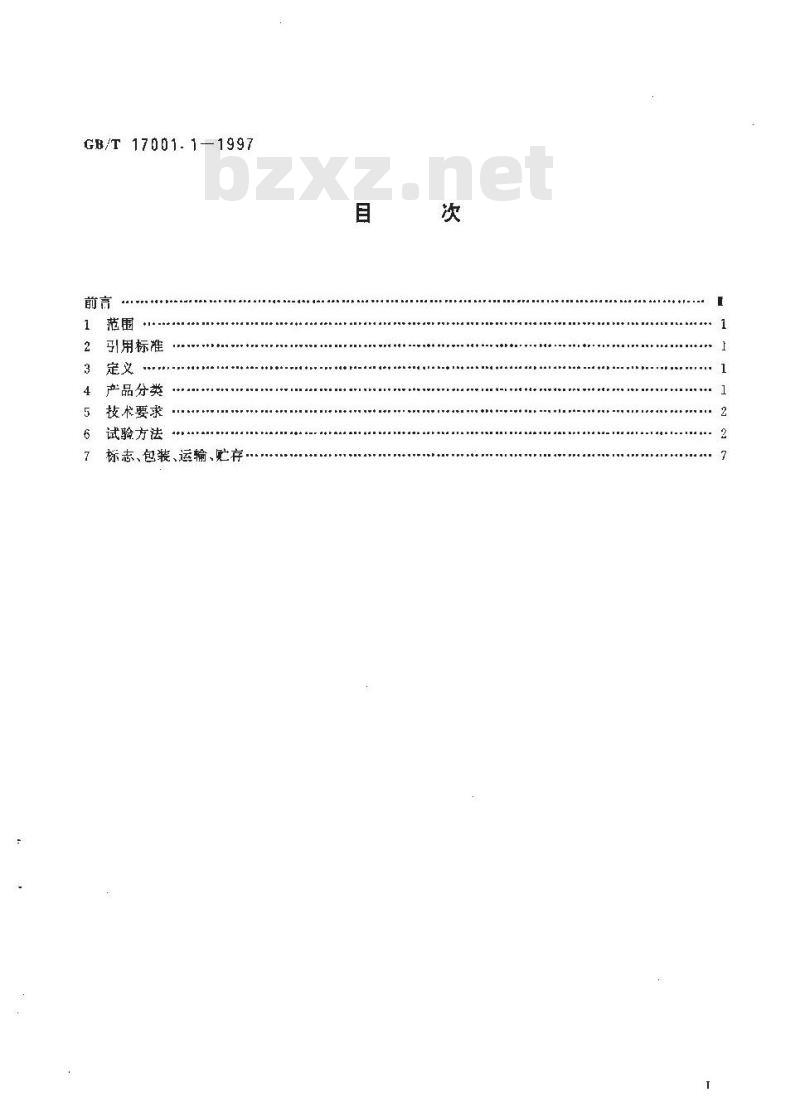

引用标准
产品分类
技术要求
试验方法
标志、包装、运输、贮存
GB/T 17001.1—1997

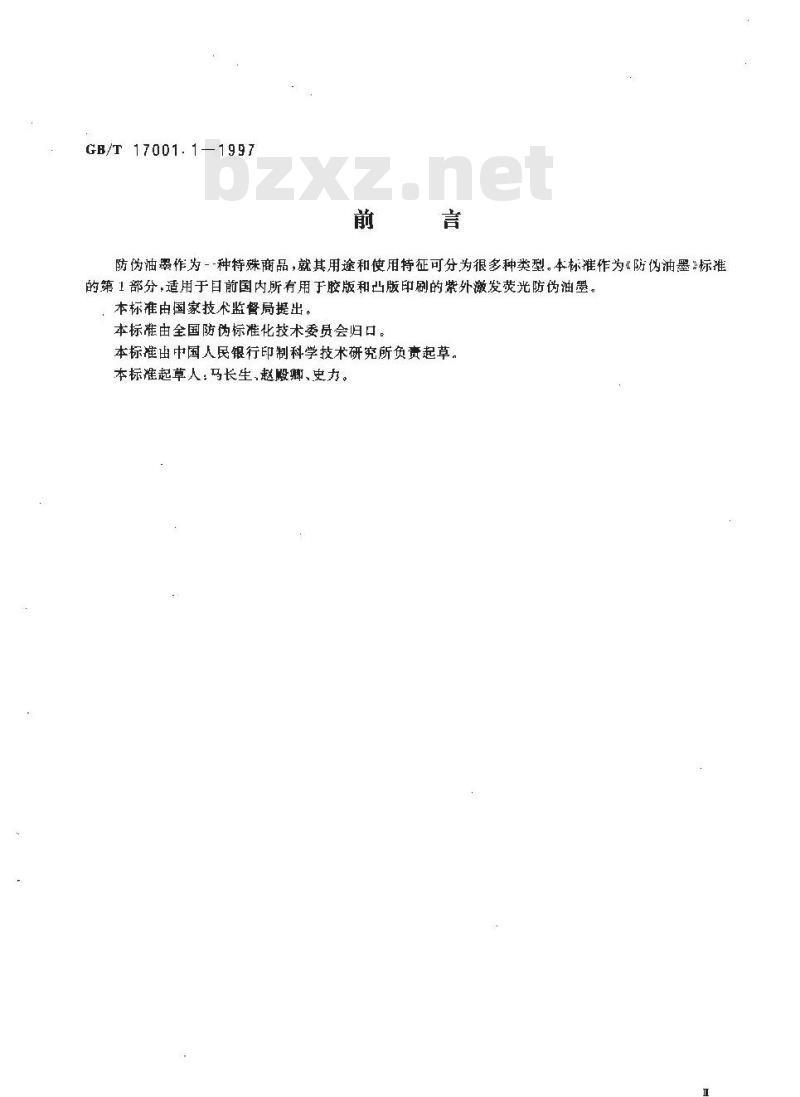

防伪油晕作为--种特殊商品，就其用途和使用特征可分为很多种类型。本标准作为《防伪油墨\标准的第1部分，适用于日前国内所有用于胶版和凸版印刷的紫外激发荧光防伪油墨。本标准由国家技术监督局提出。本标准由全国防伪标准化技术委员会归口。本标准由中国人民银行印制科学技术研究所负责起草本标准起草人，码长生，赵殿卿、史力。1范围
中华人民共和国国家标准
防伪油墨
第1部分紫外激发荧光油墨
（胶版、凸版印刷）技术条件
Anti-counterfeiting ink
Part 1:Technical rearement ofultraviolet fluorecent ink
本标准规定了胶版和版印刷用紫外票本标准适用于在单色和多色胶印机号码机或2引用标准
GB/T 17001.1 1997
技术要求，试验方法。
版印刷机上使用的紫外线激发荧光油墨。食的多文，通过在本者
下列标准所包
标准中引用而构成为本标准的条文。本标维出瓶时，所示版本均都务被修订，使用本
为有效。所有标准
GB 250--1995
GB 73086
GB/T 14624.
GB/T14624
GB/T 14624.
QB 55983
3定义
标准的各方应操讨使用下列标准最新版本的可能性。L评定变色用灰色样卡
和耐气候色度蓝色羊毛标准
油墨颜色检验方法
油墨流动度检验方法
普值检验方法
油墨粘性墙
想圳度检验方法
本标准采用下列定
3.1紫外激发荧光油墨
在254In或365nm紫外装激发下发出间见光范闺内的或光的柚墨。3.2标准样品
按国家标准规定的，用以比较素处激发荧光油墨质量的样品3.3试样
用于接受检验的紫外线激发荧光油墨。3.4无色荧光油墨
不含色料的紫外线激发荧光油墨，在自然光下印品外观为无色或仅有极浅淡的颜额色。3.5有色荧光油墨
含有色激的紫外线激发荧光油墨，在白然光下其外观具有各种额色。4产品分类
4.1产品按自然光下的表观颜色分为无色荧光油墨和有色荧光油墨两种类型。国家技术监督局1997-10-05批准1998-05-01实施
GB/T 17001. 1--1997

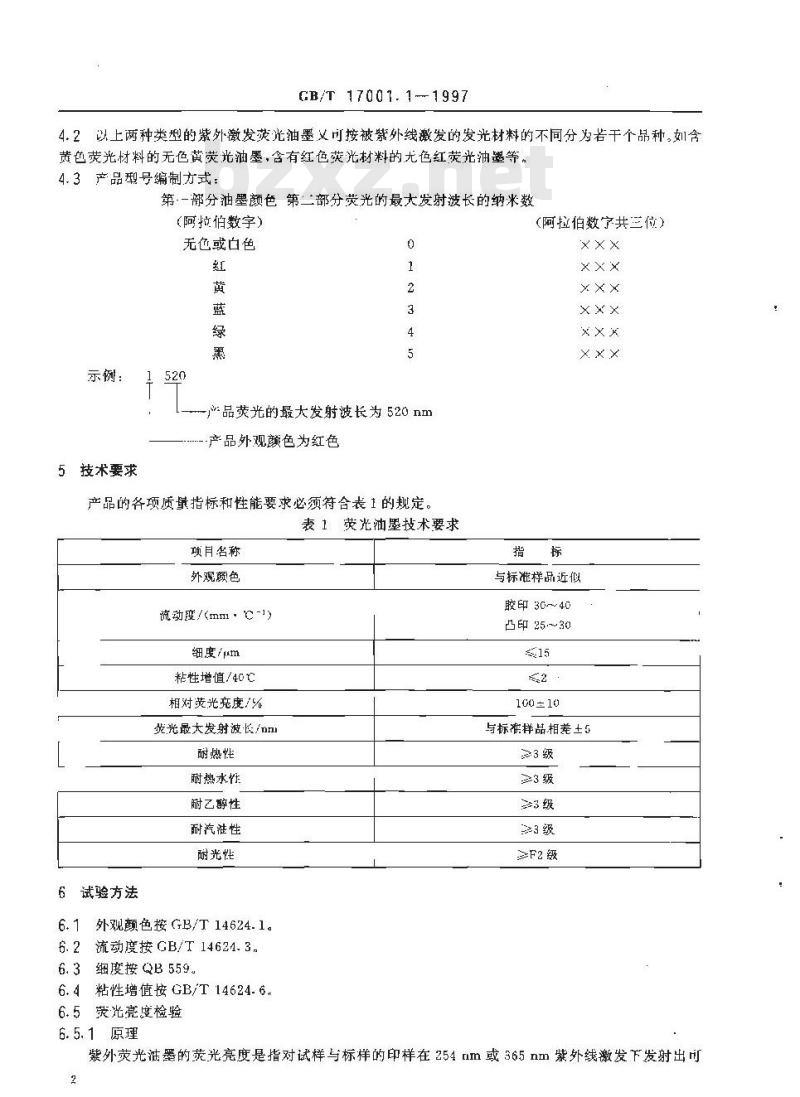

4.2以上两种类型的紫外激发荧光油墨义可按被紫外线激发的发光材料的不同分为若干个品种。如含黄色荧光材料的无色黄荧光油墨，含有红色荧光材料的尤色红荧光油墨等。4.3产品型号编制方式：
第·一部分油墨颜色第二部分荧光的最大发射波长的纳米数（阿拉伯数字）
无色或白色
示例：
技术要求
品荧光的最大发射波长为520nm
-产品外观颜色为红色
产品的各项质量指标和性能要求必须符合表1的规定，表1荧光油墨技术要求
项月名称
外观颜色
流动度/(mm·C-1)
细度/μum
粘性增值/40℃
相对荧光度/%
荧光最大发射波长/ml
耐熟性
耐热水性
耐乙醇性
耐汽性
耐光性
试验方法
外观颜色按GB/T14624.1。
流动度按GB/T14624.3.
6.3细度按QB559
6.4粘性增值按GB/T14624.6.
6.5荧光亮度检验
6.5.1原理
(阿拉伯数字共三位)
×××
与标准样品近似
胶印30～40
凸印25~30
100±10
与标准样品相差±5
≥3级
紫外荧光油墨的荧光亮度是指对试样与标样的印样在 254 nm 或 365 nm 紫外线激发下发射出j2
GB/T 17001- 11997
见光范围的荧光的明亮程度进行比较。检验结果以百分数表示。本方法可分为目视测试法和仪器测试法。
6.5.2目视测试法
6.5.2.1仪器和工具
a）调墨；
b）刮样刀；
c）印样纸，在254nm或365nm紫外线下不产生可见荧光；d）标准墨：
e）分析天平:最大称量100g,感量1mg；f)称量用玻片:50 mm×50 mm×2mm;g）254ntm或365nm紫外光源。
6.5.2.2检验步骤
a）用分析天平在玻片上分别称取标雅白2g，标推荧光油翠0.2&,将称好的墨样充分混合均句，用同样的方法称量试样荧光油墨并混合均句。b）用调墨刀分别取少量调后的标样莹和试样墨涂于刮样纸的上部左、右侧。然后用刮样刀刮成如图所示的油睾刮样。
一面色
c）将刮样置于同一紫外光下目视观察油墨的荧光色亮度是否致。如不致，可归改变试样标准白墨用量，直至左右的亮度-一致为止。按式(1)计算相对于标准荧光墨的试样的荧光亮度。d）捡验计算方法
S = (B/A) × 100%
试样荧光亮度百分数（标样为100%）式s
A——冲淡标样用白墨用量，它;B———冲淡试样用白墨用量么。6.5.2.3报告
报出激发波长、样品与标样相对荧光亮度。6.5.3仪器测量法
6.5.3.1仪器和材料
a）印刷适性仪；
b）荧光分光光度计；
c）印样纸：在2541m或365nm紫外线下不产生可见荧光）调墨刀，
e）刀片。
6.5.3.2检验步骤
GB/T 17001.1-1997
）均勾取标样和试样墨，以相同条件用印刷适性仪在印样纸上制作印样，翌层厚度为【-2Hm，自然干燥24h后待用。
b）将上述印样裁切成20mm×30mm的长方形：c）将长方形印样固定在荧光分光光度计的样品架上测量，记录光谱数据，并画出光谱图。d）重复实验，记录数据，
6.5.3. 3相对荧光亮度计算
相品荧光亮度（半均值）
标准样品荧光亮度（净图值）×100%相对荧光亮度一
6.5.3.4报告
报出激发波长、仪器误善值利试样相对荧光亮度。6.6荧光最大发射波长的测是
6.6.1原理
紫外激发荧光油墨的复大发射波长是指紫外激发灰光油墨印样在液长为254nm或365nm的紫外线照射下所发射遇的可见光范围内的光谱的最大峰值所对应的波长，以表参6.6.2仪器和材
a）印刷适性仪
b）荧光分光光度计
c）印样纸：
e）刀片。
6.6.3检验步聚
nm或365nm紫外线下不产生可见荧光：6.6.3.1均勾取标样和试样墨，用印刷适性仪在印样纸上制作印样，墨层厚度为1～2μm，自然千燥24 h后待用。
mm的长方开
6.6.3.2将上述样载切成20mm×306.6.3.3将长方形件固定在荧光分光光度计的样品架上测量记录数据，并画出光谱图。6.6.3.4重复实验把量数据。
6.6. 4报告
报出激发波长和最发破长
6. 7 耐性检验
6. 7. 1 耐热性检验方法
6. 7. 1. 1 原理
紫外激发荧光油的耐热性能是措油器印样在加热一段时间后荧光亮度的减弱程变，变化愈小，耐性愈好，反之愈差
6.7.1.2仪器和材料
a）鼓风十燥箱；
b）印刷适性仪；
c）印样纸：254nm或365nm紫外线下不产生可见荧光；d）调墨刀：
e）片。
6.7.1. 3检验温度100℃+2℃。
6.7. 1. 4检验步骤
GB/T 17001.1---1997
a）均匀取墨，在印刷适性仪上制成墨层厚度为1~-2！m的印样，自然干燥21后待用。b）将印样裁切成20 mm×30 mm的长方形，共两分-）将其中一份裁样放入鼓风干燥箱，温度为100℃士2℃，加热时问为30min，取出后自然放置至室湿,与另-份比较。
6.7. 1. 5评级
将上述两份裁样置于同一紫外光源下规察，分为五级：5级，荧光无变化。
4级：荧光稍有减弱。
3级，荧光明显减弱
2 级:仅有荧光痕迹。
1级：荧光消失，
6. 7. 1. 6 报告
报出评级结果和温度、
6. 7. 2 耐热水检验
6.7. 2. 1 原理
耐热水性能是指紫外激发荧光油墨印样在热水中漫泡一定时间后炭光亮度的减弱程度，变化愈小，耐性感好，反之耐性愈
6.7.2.2仪器和材料
a）印刷适性仪
b）印样纸:在
c）电热恒温水
d）玻璃烧杯：
e）镊子：
m或365nm紫外线下不产生可见荧光f）滤纸。
6. 7. 2. 3 检验条件
检验在水浴加热下进行，试液温度80℃土26. 7. 2. 4 检验步骤
a）均匀取墨，在印刷活性仪上制成量层厚度为1~2μm的即样自然干爆241后待用。b）将印样裁切成20
30mm的长方形，共两份。
c）将其中一份裁样放谷保温条件下的50mL的80C热水中浸枪30min后，取出后在滤纸上晾干,与另一份比较。
6.7.2.5评级
将上述两份载样置于同紫外光源下观察，分为五级5级：荧光无变化。
4级：荧光销有减弱。
3级：荧光明显减弱。
2级:仅有荧光痕迹。
1级：荧光消失。
6.7.2. 6 报告
报出评级结果。浸泡温度和时间。6.7. 3 耐乙醇检验
6. 7.3.1原理
耐乙醇性能是指紫外激发荧光油墨印样在乙醇中漫泡一定时间后荧光亮度的减弱程度。变化愈小，5
耐性愈好,反之愈差。
6.7.3.2仪器和材料
a）印刷适性仪，
GB/T 17001. 1—1997
b）印样纸：在254nm或365nm紫外线下不产生可见荧光；玻璃烧杯，
d）95%化学纯醇；
e）镊f；
f）滤纸。
6.7.3.3检验条件
检验在常温下进行，试液温度25℃士2℃。6.7.3.4检验步
a）均匀取墨，在印刷适性仪上制成墨层厚度为 1～2 m的印样，自然干燥24 h 后待用。b）将印样裁切成20mm×30mm的长方形，共两份。）将其中一份裁样放在醇溶液中浸泡 30 min 后,取出置于纸上晾干，与另一份比较。6.7. 3. 5评级
将上述两份裁样置于同一紫外光源下观察，分为五级：5级：荧光无变化。
4级：荧光稍有减弱。
3级：荧光明显减弱。
2级：仪有荧光狼痕迹。
1 级:荧光消失。
6.7.3.6报告
报出评级结果和温度、时间。
6.7.4耐汽油检验
6.7.4.1原理
耐汽油性能是指紫外激发荧光油墨印样在90号车用汽油中漫泡一定时间后荧光亮度的弱程度。变化愈小,耐性愈好,反之耐性愈差。6.7.4.2仪器和材料
a）印刷适性仪：
b）印样纸:在254 nm或 365 nm紫外线下不产生可见荧光；c）玻璃烧杯；
d）镊子；
e）滤纸；
f）90 号车用汽油。
6.7.4. 3检验条件
检验在常温F进行,试液温度25℃士2℃。6.7.4.4检验步骤
a）均勾取墨,在印刷适性仪上制成墨层厚度为 1～2 μm的印样,自然干燥 24 h后待用。b）将印样裁切成20 mm×30 mm的长方形,共两份。c）将其中一份裁样放在汽油中漫泡 30 min 后,取出置于滤纸上晾干,与另-份比较。6.7.4.5评级
将上述两份裁样置于同紫外光源下观察，分为五级：5级：荧光无变化。
4级；荧光稍有减弱。
3级：荧光明显减弱。
2级：仅有荧光痕迹。
1级;荧光消失。
6.7.4.6报告
报出评级结果和温度、时间。
6. 7. 5光检验
6.7.5.1原理
GB/T 17001.1—1997bzxz.net
耐光性能是指紫外激发荧光印样在光照射一定时间后的荧光亮度的减弱程度。变化愈小.耐性愈好，反之耐性愈差。
6.7.5.2仪器和材料
a）日晒褪色试验仪或耐气候试验仪（氙灯）：b）耐光色牢度蓝色羊毛标准（GB730)，c）评定变色用灰色样卡(GB 250)；d)计时钟。
6. 7. 5. 3检验条件
检验应根据所使用的日晒仪的要求确定环境温度及环境相对湿度。6.7.5.4检验步骤
将试样印样和6.7.5.2b《耐光色牢度蓝色羊毛标准》用黑色板纸衬口色书写纸遮盖一半，放入日嗮仪中曝嗮。当 1级蓝色标准的变化程度相当于 6.7. 5.2c《评定变色用灰色样卡的 3级的区别时,停止曝晒。将试样印样和蓝色标准取出，放入暗处0.5h后评级。6.7.5.5评级
将标准样品与印样试样置于同紫外线光源下观察，分为五级：F5级荧光无变化。
F4级荧光稍有减弱。
F3级;荧光明显减弱。
F2级:仅有荧光痕迹。
F1级;荧光消失。
注，F代表本标准中荧光油墨检测方法所特楚的缀别。6.7.5.6报告
报出评级结果。
7标志、包萎,运输贮存
7.1可用铁盒，铁桶或塑料盒包装，再放人外包装箱中。7.2内包装中应注明：
a）制造厂厂名、地址：
b）产品名称；
c）商标；
d）产品型号或标记和重量：
e）制造日期或生产批号：
f）有效期限。
7.3外包装箱上应注明：
a）外形尺寸、数量和重量，
b）制遣厂厂名、地址；
cy商标：
d)白广H期:
e）“不得倒置”标志
GB/T 17001.1--1997
7.4产品不得露天存放，库房必须干燥、通风，室温，产品可堆放，须远离火源。7.5外包装箱可用车、船和飞机等交通工具运输，在运输和装卸的过程中，不得抛、摔，碰撑。a
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
