基本信息

  • 标准号:

    GB/T 16966-1997

  • 标准名称:

    信息技术 连接到综合业务数字网(ISDN)的包式终端设备提供OSI连接方式网络服务

  • 标准类别:

    国家标准(GB)

  • 标准状态:

    已作废
  • 发布日期:

    1997-09-02
  • 实施日期:

    1998-04-01
  • 作废日期:

    2008-09-01
  • 出版语种:

    简体中文
  • 下载格式:

    .rar.pdf
  • 下载大小:

    815.84 KB

标准分类号

关联标准

出版信息

  • 出版社:

    中国标准出版社
  • 页数:

    平装16开, 页数:19, 字数:62千字
  • 标准价格:

    13.0 元

其他信息

  • 首发日期:

    1997-09-02
  • 复审日期:

    2004-10-14
  • 起草单位:

    电子工业部标准化研究所
  • 归口单位:

    全国信息技术标准化技术委员会
  • 发布部门:

    国家技术监督局
  • 主管部门:

    国家标准化管理委员会
标准简介标准简介/下载

点击下载

标准简介:

标准下载解压密码:www.bzxz.net

本标准论述了使用CCITTX.25中描述的虚呼叫来提供CONS,而不涉及X.25永久虚电路的使用。 GB/T 16966-1997 信息技术 连接到综合业务数字网(ISDN)的包式终端设备提供OSI连接方式网络服务 GB/T16966-1997

标准内容标准内容

部分标准内容:

GB/T16966-1997

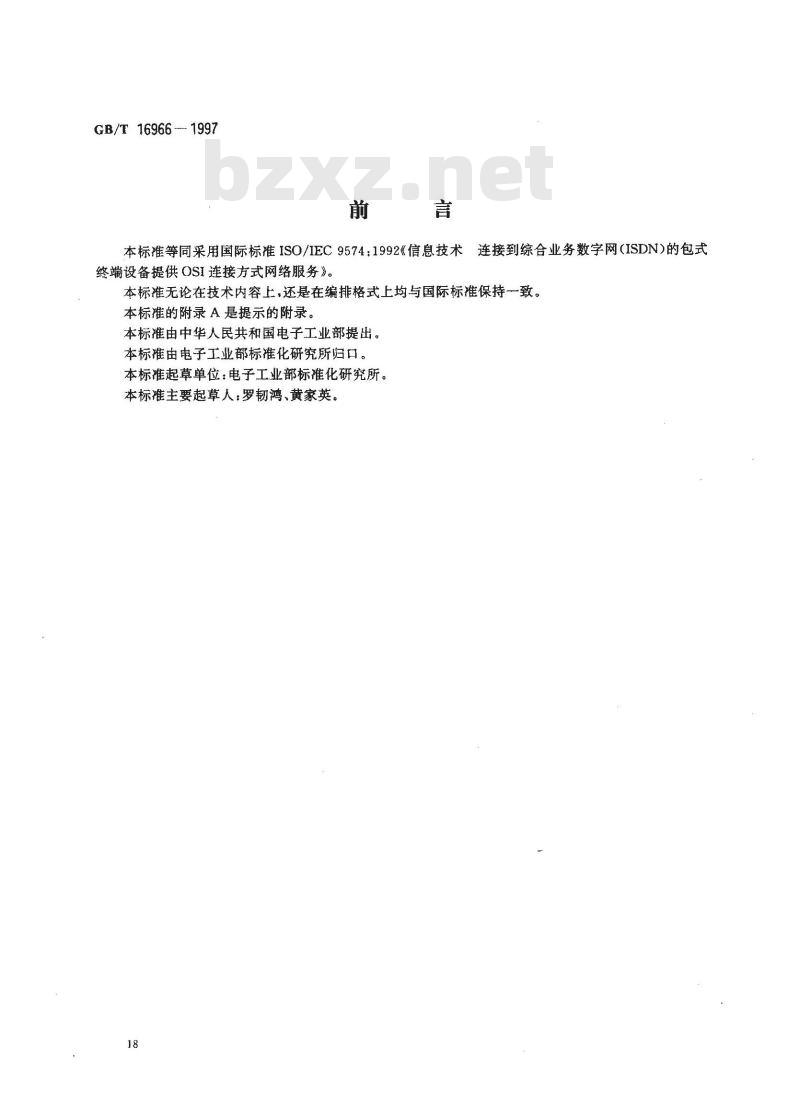

本标准等同采用国际标准ISO/IEC9574:1992《信息技术连接到综合业务数字网(ISDN)的包式终端设备提供OSI连接方式网络服务》。本标准无论在技术内容上,还是在编排格式上均与国际标准保持一致。本标准的附录 A是提示的附录。本标准由中华人民共和国电子工业部提出。本标准由电子工业部标准化研究所归口。本标准起草单位:电子工业部标准化研究所。本标准主要起草人:罗韧鸿、黄家英。18
GB/T16966—1997

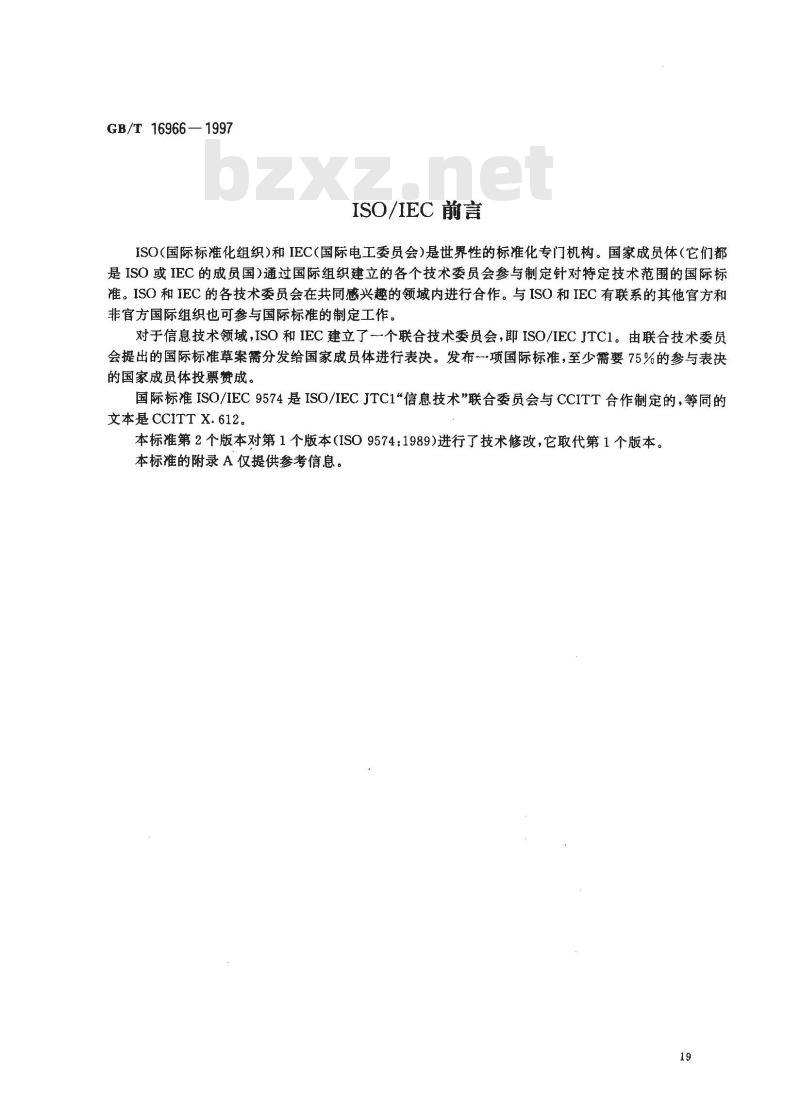

ISO/IEC前言
ISO(国际标准化组织)和IEC(国际电工委员会)是世界性的标准化专门机构。国家成员体(它们都是ISO或IEC的成员国)通过国际组织建立的各个技术委员会参与制定针对特定技术范围的国际标准。ISO和IEC的各技术委员会在共同感兴趣的领域内进行合作。与ISO和IEC有联系的其他官方和非官方国际组织也可参与国际标准的制定工作。对于信息技术领域,ISO和IEC建立了个联合技术委员会,即ISO/IEC JTC1。由联合技术委员会提出的国际标准草案需分发给国家成员体进行表决。发布项国际标准,至少需要75%的参与表决的国家成员体投票赞成。
国际标准ISO/IEC9574是ISO/IECJTC1“信息技术”联合委员会与CCITT合作制定的,等同的文本是CCITT X.612。
本标准第2个版本对第1个版本(ISO9574:1989)进行了技术修改,它取代第1个版本。本标准的附录A仅提供参考信息。19

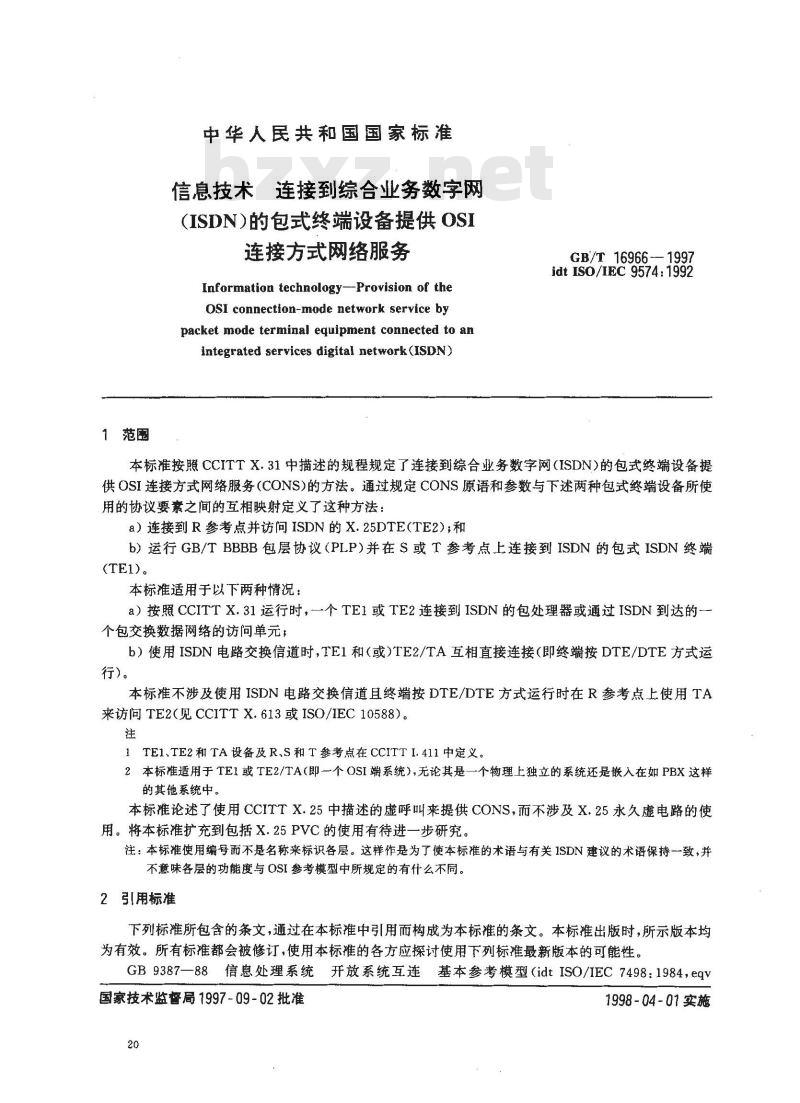

1范围
中华人民共和国国家标准
信息技术连接到综合业务数字网(ISDN)的包式终端设备提供OSI
连接方式网络服务
Information technology--Provision of theOSI connection-mode network service bypacket mode terminal equipment connected to anintegrated services digital network(ISDN)GB/T16966-1997
idt ISO/1EC 9574: 1992
本标准按照CCITTX.31中描述的规程规定了连接到综合业务数字网(ISDN)的包式终端设备提供OSI连接方式网络服务(CONS)的方法。通过规定CONS原语和参数与下述两种包式终端设备所使用的协议要紊之间的互相映射定义了这种方法a)连接到R参考点并访问ISDN的X.25DTE(TE2);和b)运行GB/TBBBB包层协议(PLP)并在S或T参考点上连接到ISDN的包式ISDN终端(TE1)。
本标准适用于以下两种情况:
a)按照CCITTX.31运行时,一个TE1或TE2连接到ISDN的包处理器或通过ISDN到达的一个包交换数据网络的访问单元:b)使用ISDN电路交换信道时,TE1和(或)TE2/TA互相直接连接(即终端按DTE/DTE方式运行)。
本标准不涉及使用ISDN电路交换信道且终端按DTE/DTE方式运行时在R参考点上使用TA来访问 TE2(见CCITTX.613或ISO/IEC10588)。注
1TE1.TE2和TA设备及R、S和T参考点在CCITTI.411中定义。2本标准适用于 TE1或TE2/TA(即一个OSI端系统),无论其是一个物理上独立的系统还是嵌入在如PBX这样的其他系统中。
本标准论述了使用CCITTX.25中描述的虚呼叫来提供CONS,而不涉及X.25永久虚电路的使用。将本标准扩充到包括X.25PVC的使用有待进一步研究。注:本标准使用编号而不是名称来标识各层。这样作是为了使本标准的术语与有关ISDN建议的术语保持一致,并不意味各层的功能度与OSI参考模型中所规定的有什么不同。2引用标准

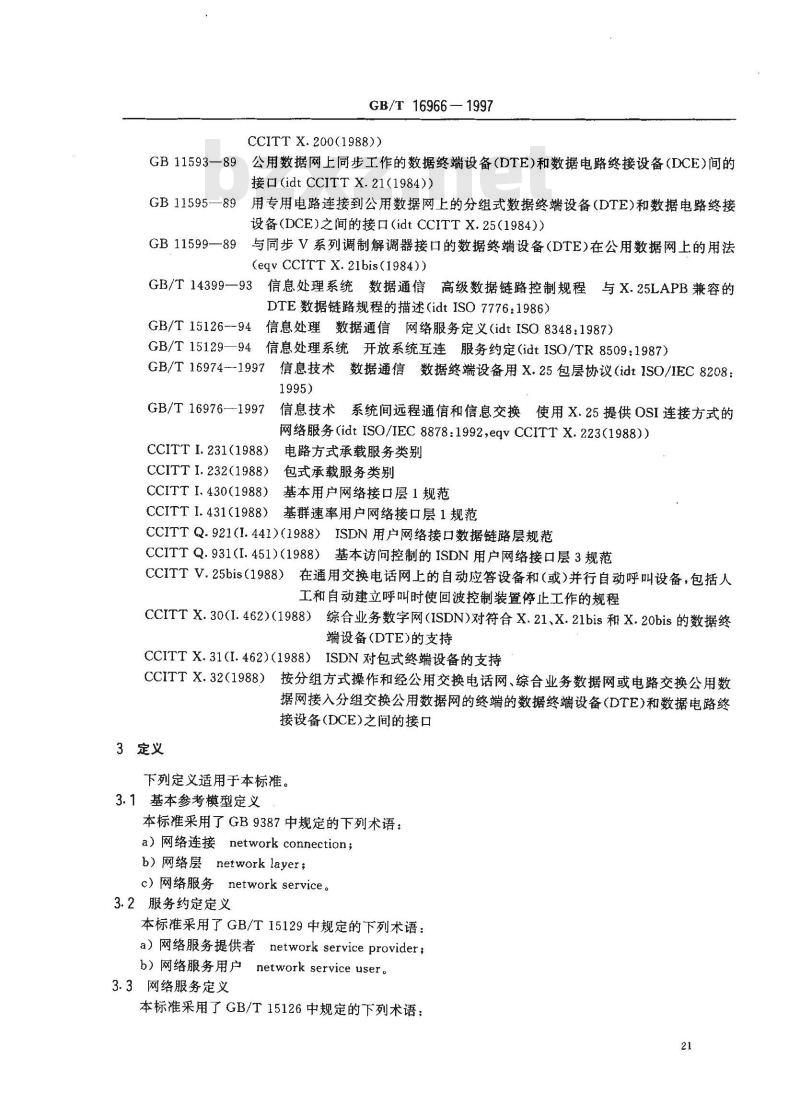

下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。GB9387—88信息处理系统开放系统互连基本参考模型(idtISO/IEC7498:1984,eqv国家技术监督局1997-09-02批准20
1998-04-01实施
GB/T 16966—1997
CCITT X.200(1988))
GB11593一89公用数据网上同步工作的数据终端设备(DTE)和数据电路终接设备(DCE)间的接(idt CCITT X.21(1984))
GB11595一89用专用电路连接到公用数据网上的分组式数据终端设备(DTE)和数据电路终接设备(DCE)之间的接口(idt CCITT X.25(1984))GB 11599—89
与同步V系列调制解调器接口的数据终端设备(DTE)在公用数据网上的用法(egv CCITT X. 21bis(1984))
GB/T14399—93信息处理系统数据通信高级数据链路控制规程与X.25LAPB兼容的DTE数据链路规程的描述(idtISO7776:1986)GB/T 15126--94
信息处理数据通信网络服务定义(idtISO8348:1987)GB/T 15129—94
信息处理系统开放系统互连服务约定(idtISO/TR8509:1987)GB/T 16974-1997
GB/T 16976-1997
CCITT 1. 231(1988)
CCITT I. 232(1988)
CCITT I. 430(1988)
CCITT 1. 431(1988)
信息技术数据通信数据终端设备用X.25包层协议(idtISO/IEC8208:1995)
信息技术系统间远程通信和信息交换使用X.25提供OSI连接方式的网络服务(idt ISO/IEC 8878:1992,eqv CCITT X.223(1988))电路方式承载服务类别
包式承载服务类别
基本用户网络接口层1规范
基群速率用户网络接口层1规范
CCITTQ.921(I1.441)(1988)ISDN用户网络接口数据链路层规范CCITTQ.931(I.451)(1988)基本访问控制的ISDN用户网络接口层3规范CCITT V.25bis(1988)
在通用交换电话网上的自动应答设备和(或)并行自动呼叫设备,包括人工和自动建立呼叫时使回波控制装置停止工作的规程CCITT X.30(I. 462)(1988)
综合业务数字网(ISDN)对符合X.21、X.21bis和X.20bis的数据终端设备(DTE)的支持
CCITT X.31(I. 462)(1988)
ISDN对包式终端设备的支持
CCITT X.32(1988)#
按分组方式操作和经公用交换电话网、综合业务数据网或电路交换公用数据网接入分组交换公用数据网的终端的数据终端设备(DTE)和数据电路终接设备(DCE)之间的接口
3定义
下列定义适用于本标准。
3.1基本参考模型定义
本标准采用了GB9387中规定的下列术语:a)网络连接network connection;b)网络层network layer;
c)网络服务network service。3.2服务约定定义
本标准采用了GB/T15129中规定的下列术语:a)网络服务提供者network serviceprovider;b)网络服务用户network serviceuser。3.3网络服务定义
本标准采用了GB/T15126中规定的下列术语:21
GB/T 16966—1997

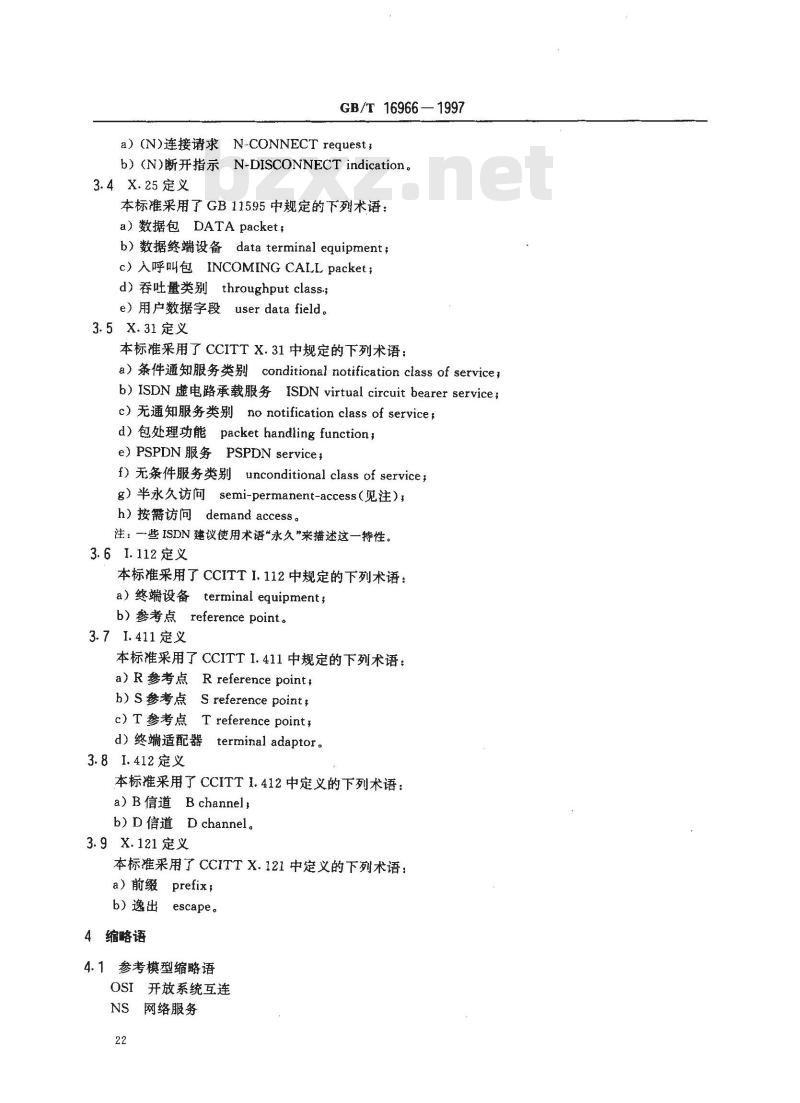

a)(N)连接请求N-CONNECT request;b)(N)断开指示N-DISCONNECT indication。3.4X.25定义
本标准采用了GB11595中规定的下列术语:a)数据包DATApacket;
b)数据终端设备data terminal equipment;c)入呼叫包INCOMING CALL packet;d)吞吐量类别throughput class:;e)用户数据字段userdata field。3.5X.31定义
本标准采用了CCITT X.31中规定的下列术语:a)条件通知服务类别 conditional notification class of service b)ISDN 虚电路承载服务ISDN virtual circuit bearer service;c)无通知服务类别no notification class of service,d)包处理功能packet handling function;e) PSPDN 服务PSPDN service;f)无条件服务类别unconditional class of servicesg)半永久访问semi-permanent-access(见注),h)按需访问demand access。
注:一些 ISDN 建议使用术语“永久”来描述这一特性。3.61.112定义
本标准采用了 CCITT I.112中规定的下列术语:a)终端设备terminal equipment;b)参考点 reference point。
3.7I.411定义
本标准采用了 CCITT I.411中规定的下列术语:a) R 参考点 R reference point;b) S参考点 S reference point;c) T 参考点 T reference point #d)终端适配器
terminal adaptor。
3.8 1.412定义
本标准采用了 CCITT 1.412中定义的下列术语:a)B信道 Bchannel;
b) D信道 D channel。
3.9X.121定义
本标准采用了CCITTX.121中定义的下列术语:a)前缀prefix,
b)逸出escape。
4缩略语
4.1参考模型缩略语
OSI开放系统互连
NS网络服务
4.2网络服务缩略语
CONS连接方式网络服务
QOS服务质量
4.3X.25缩略语
DCE数据电路终接设备
数据终端设备
链路访间规程
包层协议
包交换数据网
公认的私营操作机构
4.4ISDN缩略语
AU访问单元
ISDN综合业务数字网
PH包处理功能
SAPI 服务访问点标识符
TA终端适配器
TE终端设备
HLC高层容性
5概述Www.bzxZ.net
5.1ISDN环境
GB/T 16966 - 1997
ISDN环境以两种配置为特征。在第一种配置下,按照CCITTX.31的规定,包式终端连到一个包式服务,在第二种配置下,两个包式终端通过个ISDN电路交换B或H信道直接连接。5.1.1使用包式服务
CCITTX,31描述了使用包式服务时,ISDN对包式终端设备的支持。在这种情况下,用CCITTQ.931规程就表明要按照CCITTX.31中的描述来使用。CCITTX.31中规定了ISDN支持包式终端设备的两种情况:其一是通过ISDN虚电路服务进行支持(见图1中a)),其二是通过访问PSDN服务予以支持(见图1中b)),分别称之为“情形B\和“情形A”。“情形A”中使用了一个半永久(即非交换)或按需(即交换)的ISDN透明电路连接。对应的ISDN承载服务是一个CCITTI.231中描述的64kbit/s服务。用户可以使用的子网功能是CCITTX,25(半永久访间)和CCITTX.32(按需访问)以及其他X系列建议(例如:X.2、X.121)中描述的那些PSDN功能。
“情形B”中使用了CCITT1.232所描述的ISDN凝拟电路承载服务。适用的子网功能是I.2X×系列建议中描述的那些功能。
在“情形A”中只可以使用B信道访问PSDN,而在“情形B\中,B信道和D信道都可以用来访间ISDN包处理功能。
5.1.2直接电路交换连接
使用一个ISDNB信进或H信道可以直接连接两台包式终端设备。使用的信道或者是半永久的(邸非交换)或者是按的(即交换),见图1中c)。5.2ISDN环境下的CONS
GB/T16976规定了使用X.25包层协议提供OS1连接方式网络服务(CONS)的方法。在一个ISDN环境下运行时,有必要补充GB/T16976之外的一些带求。在S或T参考点连接到ISDN的终端设备提供CONS的各项需求在第6章规定。23
GB/T 16966 1997
在R参考点呈现X.21、X.21bis或V.25bis接口耳通过TA连接到ISDN的X.25DTE中提供CONS的各项需求在第7章规定。
本标准使用X.25PLP运送全部三个阶段的所有OSI连接方式网络服务的要素。S或T
TE:终端设备
终适配器
包处理功能
AU访间单元
半永久访间
按访问
a)用于“情形B\访间的配置
半永久访间
按需访间
b)用于“情形A”访问的配置
半永久访间
按需访间
c)由ISDN电路交换B或H信道直接连接的配置图1第6章所包含的情形
6在S/T鑫考点连接的系统中提供CONS6.1TE1或TE2/TA提供CONS的规程TEI
本条讨论考虑到适用于包TE1或TE2/TA的各种低层连接所存在的五种情形(见表1)。适用于这些情形的协议层分别在图2及图3中列出,并按表1进行引用。CONS元素与GB/T16974协议和规程的映射应符合GB/T16976的要求。本章其他各条规定了除这些映射以外,在S/T参考点连接到个接口的系统所求的内容。表1第6章所包含的各种情形
D信道
终端设备感知的低层连接
B信道:半永久
B信道:按需
B或H信道:半永久
B或H信道:按需
包式服务
包式服务
包式服务
远程终端
远程终端
章条号
GB/T 16966-1997
本标准连同GB/T16976
Q.931(1.451)
(见注)
Q.921(1.441)
(LAPD)
D信道
1.430或I431
用于入包呼叫的附加信令
注;该协议不必在所有系统中均出现。GB/T16974
(X.25 PLP)
包交换信令和信息传送
图2ISDN中使用D信道时在S和T参考点的协议层OSI层
本标准连同GB/T16976
Q.931(1.451)
(见注)
Q. 921(1. 441)
(LAPD)
(见注)
D信道
1.430或1.431
用于电路交换访问的信令
用于入包呼叫的信令
注:这两种协议不必在所有系统中均出现。GB/T16974
(X. 25 PLP)
GB/T14399
(X. 25 LAPB)
BorH信道
包交换信令和信息传送
图3ISDN中使用B信道或H信道时在S和T参考点的协议层6.2TE1或TE2/TA使用ISDND信道时,用来提供CONS的附加规程本条只适用于“情形B”访问。在ISDND信道上支持包操作的TE1和TE2/TA在S或T参考点呈现图2指明的标准(建议)所规定的协议栈。在物理层,如果ISDN访问作为一个基本接口,则应使用CCITT I.430;如果ISDN访问是一个基群速率接口,则应使用 CCITT I.431。在数据链路层,应使用CCITTQ.921来提供LAPD规程。在网络层,应使用GB/T16974来提供包层协议,还可使用CCITTQ.931来提供“呼叫提供规程”,它如果呈现的话将发生在运送X.25入呼包之前。CCITTQ.931的规程允许终端识别(基本访问),并能确定一个特定的入呼叫包将要运送到哪个信道(D或B)。应遵守的限制有以下两条:
a)GB/T16974数据包的最大用户数据字段长度不应超过256八位位组;b)所使用的GB/T16974吞吐量在基本接口上不应超过16kbit/s。必要时应使用X.25呼叫建立包中的预订和协商设施来指明符合上述限制条件的数值。6.2.1出呼叫
GB/T 16974规程应在ISDN层2规程之上运行,并按CCITT X.31的规定使用SAPI=16。不需要补充其他的规程。
GB/T16966-1997
注:GB/T16974包的地址学段包含对于ISDN有效的子网她址(例如,公共ISDN的CCITTE.164中,有效的E.164地址可能是转义代码+CCITTX.121编号,可能还需要一个独立于网络的前缀)。6.2.2入呼#
适用于入呼叫的规程依据是否使用ISDN呼叫提供规程而不问。注:GB/T16974的地址字段包含对于ISDN有效的子网地址。6.2.2.1无呼叫提供规程
如果满足下述条件,子网应使用这些规程:a)TE1或TE2/TA所连的接口已预订\条件通知服务类别”,并且网络对该人呼叫不使用呼叫提供规程;或
b)TE1或TE2/TA所连的接口已预订“无通知服务类别”。GB/T16974规程应在ISDN层2规程之上运行,并按CCITTX.31的规定使用SAPI一16。不需要补充其他规程。
6.2.2.2含呼叫提供规程
如果满足下述条件,应使用这类规程!a)TE1或TE2/TA所连的接口已预订“无条件通知服务类别”,或b)TE1或TE2/TA所连的接口已预订“条件通知服务类别”,且网络为此入呼叫使用呼期提供规程。
GB/T16974协议规程应在ISDN层2规程之上运行,使用SAPI一16,此外,ISDN呼叫提供规程也要在ISDN层2规程之上运行,使用SAPI0或SAPE16.运行这些ISDN呼叫提供规程且符合本标准的系统应使用SAPI一0实现这些规程,也可以使用SAPI=16实现这些规程(见注1和注2)。ISDN呼叫提供规程(见注3群注4)决定哪一个TE1或TE2/TA将要接收这一呼叫,并且对NS用户不可见。在ISDN提供规程已经完戒以后应运行GB/T16974规程。注
CCITTX.31规定(6.2.2.3.1中注):“提供链式呼川的网络应为包式呼提供SAPI-0上的Q.931信令规1
程。在过渡时期,某些网络按预订协议可以用SAPI一16的广播呼叫摄供规程摄供Q.931信令。这一选项依下列限制为包式呼叫使用所有的Q.931规程:所有呼叫都将以“只有D信道”来提供,且不提供信道协商规程。实现SAPI16规程的终端为可移植性起见也应实现SAPI-0规程。2为了在上述注1所确定的试渡期最大度实现终端的可移植性,各系统应在SAPI=0和SAPI=16之上实现呼叫提供规程。
3这些规程可以使用例如CCITTQ.931寻址、子寻址、直接拨入,多订产号和兼容性检验信息元素,以确定哪个TE1或TE2/TA将接收呼叫。为避免不必要的连接失败,建议不要基于兼容信息而拒绝入呼叫,除非该信息按需要标识一项终端不能完成的功能(例如,不应因为未出现HLC信息元素而拒绝一次呼叫)。这些规程可以要求D信道选择,或者使终端选择D或B信进。此处选择D信道的方法没有什么区别,6.3讨论选择B信道的形。
6.3TE1或TE2/TA使用ISDNB信遵并访问包式服务时,用来提供CONS的附加规程在ISDNB信道上支持包操作的TE1和TE2/TA在S或T参考点星现图3指的标准(建议)所规定的两个协议栈。其中一个可能为空,它用来支持在SAPI一0上对包处理功能和”呼叫提供规程”的电路交换访间的信令:另一个用来支持包交换信令和信息传送。在物理层,如果ISDN访问是个基本接口,厕应使用1.430;如果ISDN访问是一个基群速率接口,则应使用I.431。在数据链路层,在D信道上应使用Q.921(信令),而在B信道上应使用GB/T14399(信息)。在网络层,在D信道上运送电路交换信令及对于ISDN群叫提供规程应使用Q.931,同样是在网络层,对于在B信道上的包层协议应使用GB/T 16974(见注)。
下面各条规定了除6.1中所规定内容之外的,对于TE1或TE2/TA与包处理功能之间个低层半永久连接以及一个低层按需访间连接两种情况下的一些需求。26
GB/T 16966 1997
注:在“情形B\,GB/T16974包的地址字段包含对于ISDN有效的子网地址。而在\情形A\,GB/T16974包的地址字段包含对于PSPDN有效的子网地址。6.3.1半永久B信道连接
基本接口与基群速率接口都保证了S或T参考点与包处理功能之间的一个B信道的半永久连接。6.3.1.1TE1或TE2/TA 发起的搬呼叫不要求其他附加规程。
6.3.1.2向TE1或TE2/TA发起的虚呼叫适用于入呼叫的规程随是否使用ISDN呼叫提供规程而不同。使用呼叫提供规程不会导致在“情形A”访问中选择一个半永久B信道。因此对于“情形A”不需任何附加规程。6.3.1.2.1无呼叫提供规程
如果满足下述条件,则对于“情形B”不需要任何附加规程:a)TE1或TE2/TA所连的接口已预订*条件通知服务类别”,且网络对此入呼叫不使用呼叫提供规程,或
b)TE1或TE2/TA所连的接口已预订*无通知服务类别”。6.3.1.2.2含呼叫提供规程
如巢满足下述条件,则使用这些规程:a)TE1或TE2/TA所连的接口已预订\无条件通知服务类别”,或b)TE1或TE2/TA所连的接口已预订“条件通知服务类别”,且网络对此入呼叫使用呼啦提供规程
ISDN呼叫提供规程(觅注)确定哪个B信道会被使用。这些规程对NS用户是不可见的。在成功地进行信道选择之后,应使用GB/T14399和GB/T16974所规定的规程。注:这些规程可以向终端提供在多个B信道中进行选择的机会,同时可提供也罚不提供对D信的选择。此处在这些选择一个半永久B信道的方法之间没有什么区别。6.3.2讨论了选择一个按需访间B信道的情形。6.2讨论了选择一个D信道的博形。
6.3.2按需访问B信道连接
基本接口和基群速率接口都保证了S或T参考点与包处理功能之间个B信道的按需访问连接。只有当TE1TE2/TA与包处理功能之间未建立B信道,或需要补充-个B信道支持增加的通信量,或題求通知个入呼珊时,才应使用这些附加规程。6.3.2.1TE1或TE2/TA发起的按需访问B信道连接层3接收到个(N)连接请求原语后应首先使按需访间的ISDND信道信令规程得到使用,以建立一一个B信道(见注)。在成功地建立这一B信道连接,同时其在层1进入数据传送阶段后,应使用GB/T14399和GB/T16974中规定的规程。如果未能建立B信道连接,测要通过个(N)断开指示原语向NS用户说明这一情况,原语的发起者参数指明为*NS提供者”,而理由参数如表2所列。注:对于“情形A”,请求一个电路交换承载服务,且CCITTQ.931的被训方编号信意元素包含了PSDN访间单元的ISDN地址。对于\情形B\,请求一个包交换承载服务,且CCITTQ.931的被叫方编号信息元素未被使用。表2Q.931原因对CONS理由的映射项目
Q.931原因
未赋值或未分配编号
没有到目的地的路由
信道不能接受
用户繁忙
没有用户响应
连接拒绝
NS理由(冠注)
NSAP不能达到
永久的
连接拒绝—NSAP不能达到—永久的连接拒绝
一理由未规庭
连接拒绝
连接拒绝
理由未规定
由未规定
替时的
一暂时的
永久的
Q.931原因
编号已改变
目的地退出服务
GB/T 16966 - 1997
表2(完)
连接拒绝
连接拒绝
无效编号格式(不完整的编号)没有可用的电路/信道
网络故障
暂时失效
交换设备拥塞
请求的电髂或信道不可用
资源不可用——未规定
承载能力未授权
承载能力当前不可用
服务或选项不可用
承载服务未实现
信道类型未实现
服务或选项未实现 未规定
无效呼叫参考值
标识的信道不存在
不兼容的目的地
无效报文
必备信息元素丢失
报文类型不存在或未实现
报文与呼叫状态不兼容,或者报文类型术存在或未实现
信息无素不存在或未实现
无效信息光素内容
报文与呼妞状态不兼容
协议差错——未规庭
互工作未规定
连接拒绝
连接捆绝
连接抵绝
连接拒绝
连接拒绝
连接拒绝
连接拒绝
连接瓶绝
连接拒绝
连接拒绝
连接瓶绝
连接绝
连接拒绝
连接握绝
连接拒绝
连接拒绝
连接绝
连接担绝
连接拒绝
连接拒绝
连接绝
连接拒绝
连接拒绝
连接拒绝
连接推绝
NS理由(见注)
理由未规定
永久的
一永久的
理由未规定
理由未规定
一永久的
NSAP不能达到
由未规定
理由未规定”
理由未规定
理由未规定-
由未规定
理由未规定
理由未规定
暂时的
——永久的
暂时的
一暂时的
暂时的
暂时的
永久的
永久的
理由未规定
永久的
由未规定
永久的
理由未规定——永久的
理由未规定
理曲未规定
理由未规定
理由未规定
理由未规定
理由未规定
理由未规定
永久的
永久的
一永久的
永久的
一永久的
永久的
一永久的
理由未规定永久的
理由未规定永久的
理由未规定—永久的
理由未规定永久的
理由未规定—永久的
理由未规定永久的
注:Q.931原因信息元素的诊断字段可以包含对状态的永久的或督时的个指示。传递给NS用户的NS理由可被修改以传送这一附加信息。
TE1或TE2/TA发起的按需访问B信道连接6. 3. 2. 2
适用于入呼叫的规程随是否使用ISDN呼叫提供规程而不同。6.3.2.2.1无呼叫提供规程
如果满足下述条件,则不要任何附加规程:a)TE1或TE2/TA所连的接口已预订“有条件通知服务类别”,且网络对此人呼叫不使用呼叫提供规程;或
GB/T169661997
b)TE1或TE2/TA所连的接口已预订“无通知服务类别”。6.3.2.2.2含呼叫提供规程
如巢满足下述条件,则使用这些规程:a)TE1或TE2/TA所连的接口已预订无条件通知服务类别”,或b)TE1或TE2/TA所连的接口已预订“条件通知服务类别,且网络对此入呼叫使用叫提供规程。
ISDN呼叫提供规程(见注1和注2)确定哪个TE1TE2/TA将要接收此呼叫(基本访间)及要使用哪个B信道。这些规程对NS用户是不可见的。在成功的建立此B信遵连接,包括其在层1进入数据传送阶段后,应使用GB/T14399和GB/T16974所规定的规程。注
这整规程可以使用CCITTQ.931享址、子尊址和兼容性检验信元豪以确定娜个TE1或TE2/TA将要接收此1
呼叫。为了避免出现不必要的连接失败,建议不要基于兼容信息而扭绝入呼叫,除非此信息按带要标识一项终所不能完成的功能(例如,不应因为未出现HLC信息元案面拒绝一次呼叫)。2这规程可以清求一个特定的B信道;或者可向终端提供对多个B信道进行选择的机会,同时可提供也可不提供对D信道的选择。此处这些选摔个按需访问B信道的各种方法之间没有什么区别。6.3.1讨论了选择一个半永久B信道的情形,62讨论了选择一个D信道的情形。6.3.2.3B信道的断开
如果个或多个OSI网络连接已在或正在一个已建立的B信道上建立,而该B信道被断开,则对于每个已建立或正在建立过程之中的OSI网络连接,应通过一个(D)断开指示原语问NS用户指示这\一断开状态,令原语的发起者参数指明为NS提供者”,而理由参数如表2所列。在何种条件下个TE1或TE2/TA将使用CCITTX31中所规定的Q.931规程启动B信道的断开是本地的事情。
6.4TE1或TE2/TA使用ISDNB或H信道且直接连到远程终端时,用提供CONS的附加规程支持ISDNB信道或H信道上包操作的TE1和TE2/TA在S或T参考点呈现图3中指示的标准所规定的两个协议栈。其中个可以为空,它用来支持对远程终端进行电璐交换访间的信令,另一人用来支持包交换信令和信息传送。在物理层,如果ISDN访问是一个基本接口,则应使用.430:如果ISDN访间是一个基群速率接口,则应使用1.431。在数据链层,在D信道上应使用Q.921(1.441)(信令),而在B或H信道上应使用GB/T14399(信息)。在网络层,应在D信道上使用Q.931运送电路交换信令。同样在网络层,在B或H信道上对于包层协议应使用GB/T16974。以下各条规定在TE1或TE2/TA与远程终端之间个低层半永久连接和一个低层按需访问连接的情况下所要求的附加条款。
6.4.1半永久B或H信道连接
基本接口与基群速率接口都规定了S或T参考点与远程终端之间一个B或H(只有基群)信道的半永久连接。
不要求其他附加规程。
6.4.2按需访问B或H信道连接
基本接口和基群速率接口都规定了S或T参考点与远程终端之间一个B或H(只有基群)信道的按需访问连接。
6.4.2.1由TE1或TE2/TA建立B或H信道如果在TE1或TE2/TA与远程终端之间还未建立B或H信道,或者要增加一个B或#信道来支持增加的通信量,测应使用下列附加规程。层3接收到-个(N)连接请求原语后首先应使按需访间的ISDND信道信令规程得到使用,以建立一个B载H信道(见注)。在成功地建立这一信道连接,同时其在层1进入到数据传送阶段后,应按照29
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
