【国家标准(GB)】 图形符号表示规则 总则

GB/T 16900—1997

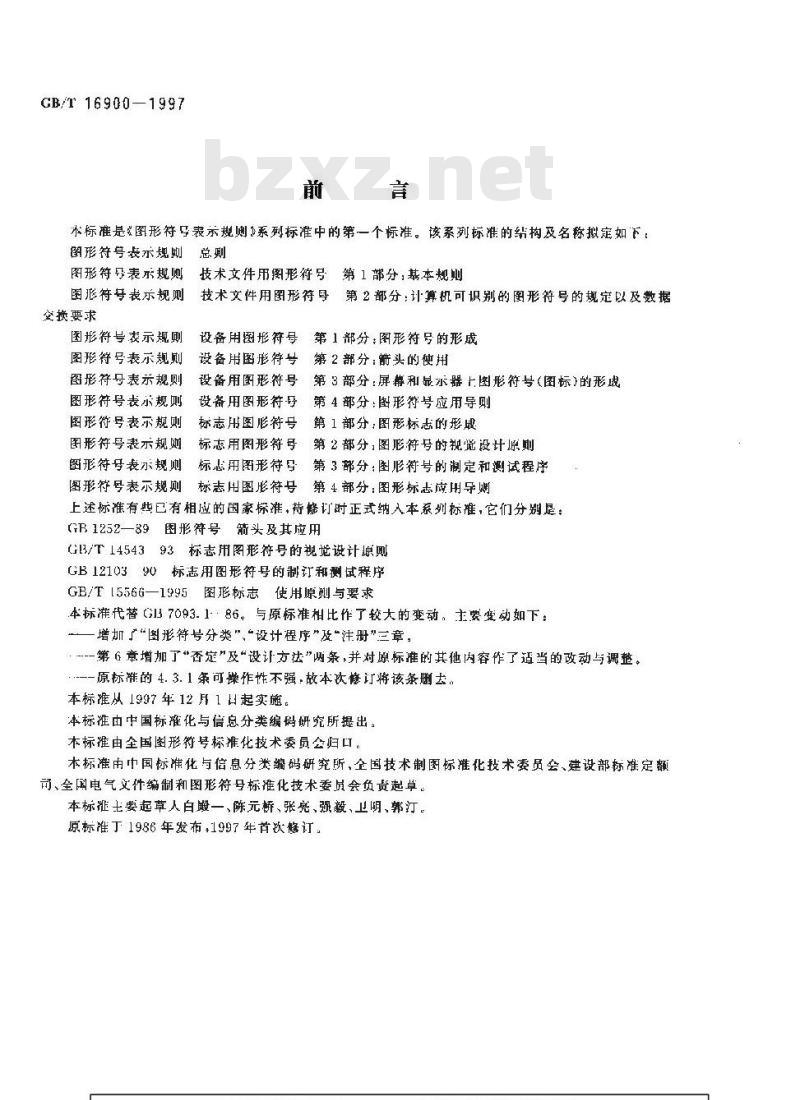

本标准是&图形符弓表示规则》系列标准中的第一个标准。该系列标准的结构及名称拟定如下：图形符号表示规则总则
图形符导表示规则
图形符号表示规则
交换要求
图形符号表示规则
图形符号表示规则
图形符号表示规则
图形符号表示规则
图形符号表示规则
技术文件用图形符号第1部分，基本规则技术文件用图形符号第2部分：计算机可识别的图形符号的规定以及数据设备用圈形符号
第1部分：图形符号的形成
设备用图形符号
第2部分：箭头的使用
设备用图形符号
设备用图形符号
标志用图形符号
第3部分：屏幕和显求器上图形符号（图标）的形成第4部分：图形符号应用导则www.bzxz.net
第1部分：图形标志的形成
图形符号表示规则
标志用图形符号第2部分，图形符号的视觉设计原则图形符号表示规则
标志用图形符号第3部分：图形符号的制定和测试程序图形符号表示规则标志用图形符号第4部分：图形标志应用导厕上述标准有些已有相应的国家标谁，待静订时正式纳人本系划标难，它们分别尽：GB1252—89图形符号箭头及其应用GB/T 14543
93标志用图形符号的视觉设计源则GB1210390标志用图形符号的制订和测试程序GB/T【5566—1995图形标志使用原删与要求本标准代替G7093.186。与原标准相比作了较大的变动。主费变动如下：一增加广“图形符号分类”“设计程序”及“注册”三章--第6章增加了“否定\及“设计方法”两条，并对原标准的其他内容作了适当的改动与调整。—-原标准的4.3.1条可操作性不强，故本次修订将该条去。本标准从1997年12月1日起实施。本标准由中国标准化与信息分类编码研究所提出。本标雅由全国图形豹号雅化技术委员会归口本标准由中国标准化与信息分类编码研究所，全国技术制图标准化技术委员会、建设部标准定额司、全国电气文件编制和图形符号标准化技术委员会负责起卓。本标士要起草人白殿一、陈元桥、张亮、强毅、卫明、郭汀。原标准丁1986年发布，1997年首次修订。1范围

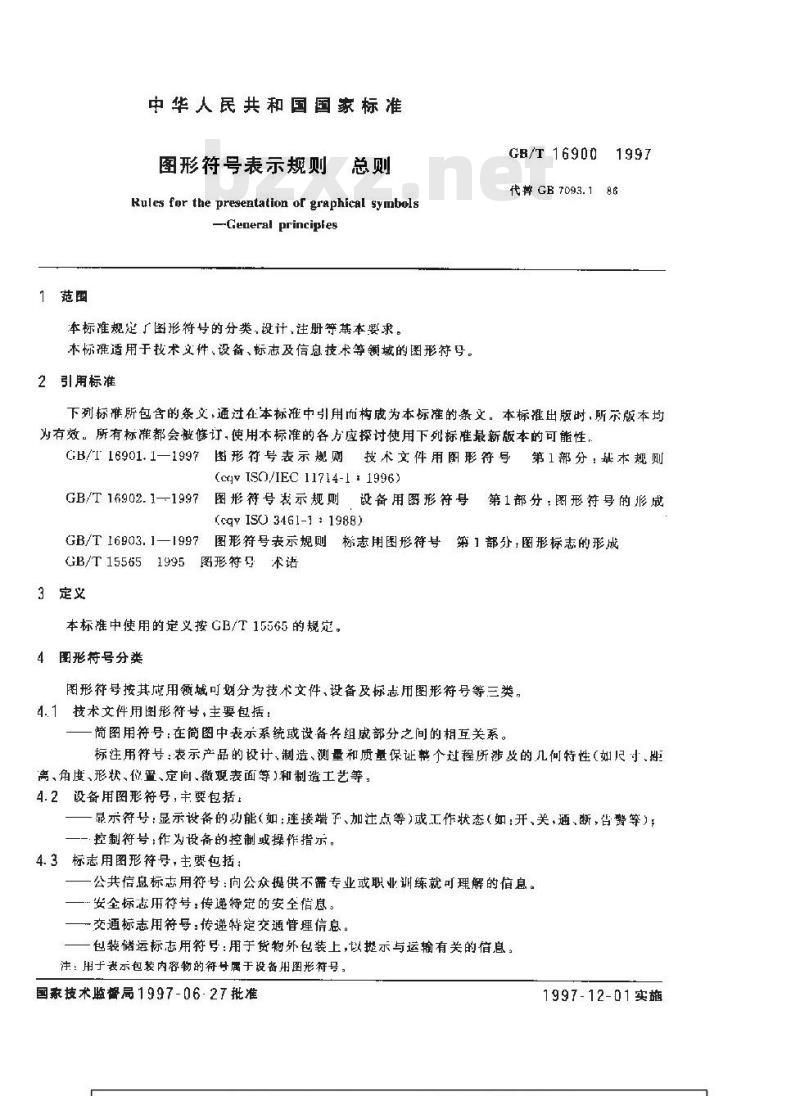

中华人民共和国国家标准
图形符号表示规则
Rules for the presentation of graphical symbols-General principles
本标准规定图形符号的分类，设计，注册等基本要求。本标谁适用于技术文件，设备、标志及信息技术等领域的图形符马。2引用标准
G8/T 16900
代书GB7093.186
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性，GB/T16901.1—1997图形行号表示规则技术文件用图形符号第1部分：基本规则(cqv (S0/IEC 11714-1 : 1996)GB/T16902.1-1997图形符号表示规则设备用图形符号第1部分，图形符号的形成
(cgv ISO 3461-1 : 1988)
GB/T16903.1—1997图形符号表示规则标志用图形符号第1部分，图形标志的形成GB/T155651995图形符号术诺
3定义
本标准中使用的定义按CB/T15565的规定。4图形符号分类
图形符号按其应用领域可划分为技术文件、设备及标志用图形符号等三类。4.1技术文件用图形符号，主要包括：简图用符号：在简图中表示系统或设备各组成部分之间的相互关系。标注用符号：表示产品的设计、制造、测量和质量保证整个过程所涉及的几何特性（如尺寸、离、角度、形状、仪置、定间、微观表面等)和制造工艺等。4.2设备用图形符号，主要包括，显示符号：显示设备的功能（如：连接端子、加注点等）或工作状态（如：开、关，通、断，售鹭等）；一·控制符号：作为设备的控制或操作指示。4.3标志用图形符号，主要包括：一公共信息标志用符号：向公众提供不需专业或职业训练就可理解的信息。安全标志用符号：传递特定的安全信息。交通标志用符号：传递特定交通管理信息。包装储运标志用符号：用于货物外包装上，以提示与运输有关的信息：注：用于表示包装内容物的符号属于设备用图形符号：国家技术监督局1997-06-27批准1997-12-01实施

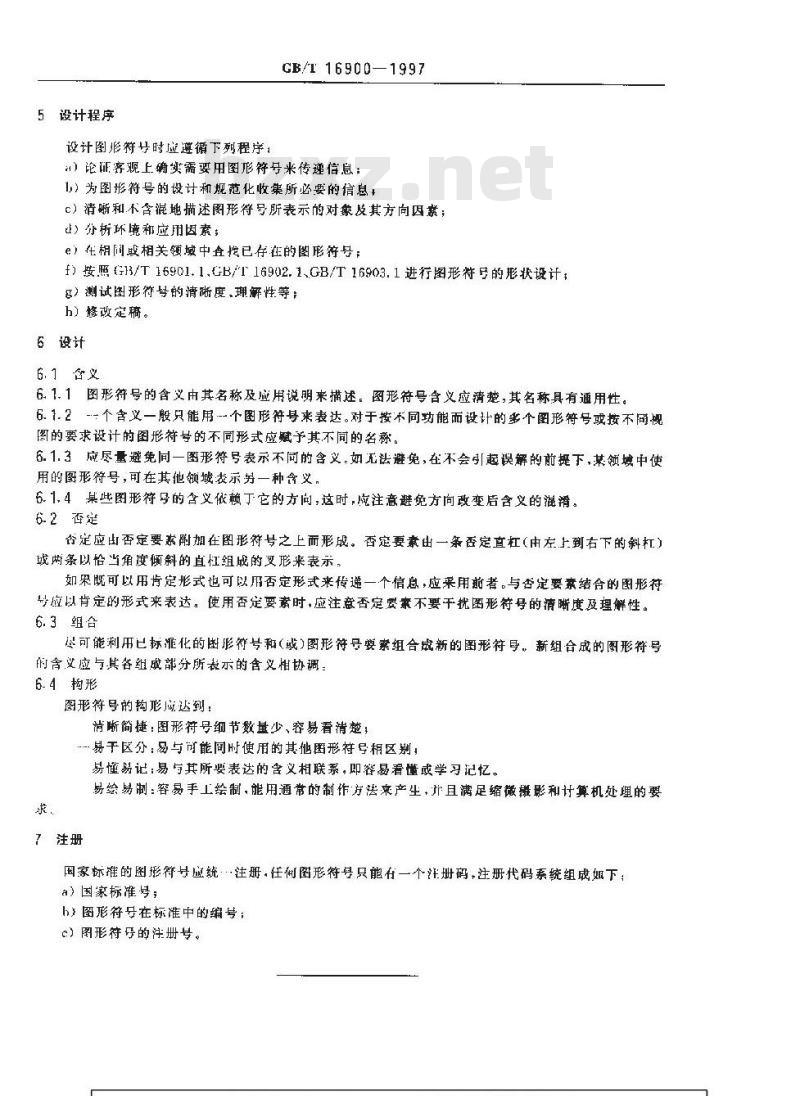

5设计程序
设计图形符时应避循下列程序：CB/T 16900—1997
）论证客观上确实需要用图形符号米传避信息：1）为图形符号的设计和规范化收集所必要的信息+c）清晰和不含混地摘述图形符号所表示的对象及其方向因紊；d）分析环境和应用因素；
e）在相同或相关领域中查找已存在的图形符号：f）按照（行13/T16901.1.GB/T16902.1GB/T16903.1进行图形特号的形状设计；g）测试图形符号的清晰度,理解性等；h）修改定稿。
6设计
6.1含义
6.1.1图形符号的含义由其名称及应用说明来描述。图形符号合义应清楚，其名称具有通用性。6.1.2--个含义一股只能用--个图形符号来表达。对于按不同动能而设计的多个图形符号或按不同视图的要求设计的图形符号的不同形式应赋予其不同的名称。6.1.3应尽量避免同一图形符号表示不同的含义，如无法避免，在不会引起误解的前提下，某领域中使用的图形符号，可在其他领域表示另一种含义，6.1.4某些图形符孕的含义依赖丁它的方问，这时，应注意避免方向改变后含义的混滑。6.2香定
否定应出否定要蔽附加在图形符号之上而形成。否定要素由一条否定直杠（由左上到右下的斜杠）或两条以恰当角度倾斜的直杠组成的形来表示。如果既可以用肯定形式也可以用否定形式来传递一个信息，应采用前者。与否定要衰结合的图形符号应以肯定的形式来表达。使用否定要素时，应注意否定要末不要干扰图形符号的清晰度及理解性。6.3组合
尽可能利用已标化的函形衍号和（或）图形符号要素组合成新的图形符号，新组合成的图形符号的含义应与其各组成部分所表示的含义相协调：6.4构形
图形符号的构形成达到：
消晰简捷：图形符号细节数基少、容易看清楚，易干区分：易与可能同时使用的其他围形符号相区别，易懂易记：易与其所要表达的含义相联系，即容易看懂或学习记忆。易绘易制：容易手工绘制、能用通常的制作方法来产生，开且满足缩微搬影和计算机处理的要求
7注册
国家标准的图形符号应统··注册·任伺图形符号只能有一个注册码，注册代码系统组成如下；a）国家标准号；
b)图形符号在标准中的编号；
c）图形符孕的注册号。
