【国家标准(GB)】 光纤放大器试验方法基本规范 第7部分：外带插入损耗的试验方法

GB/T 16850.7--2001

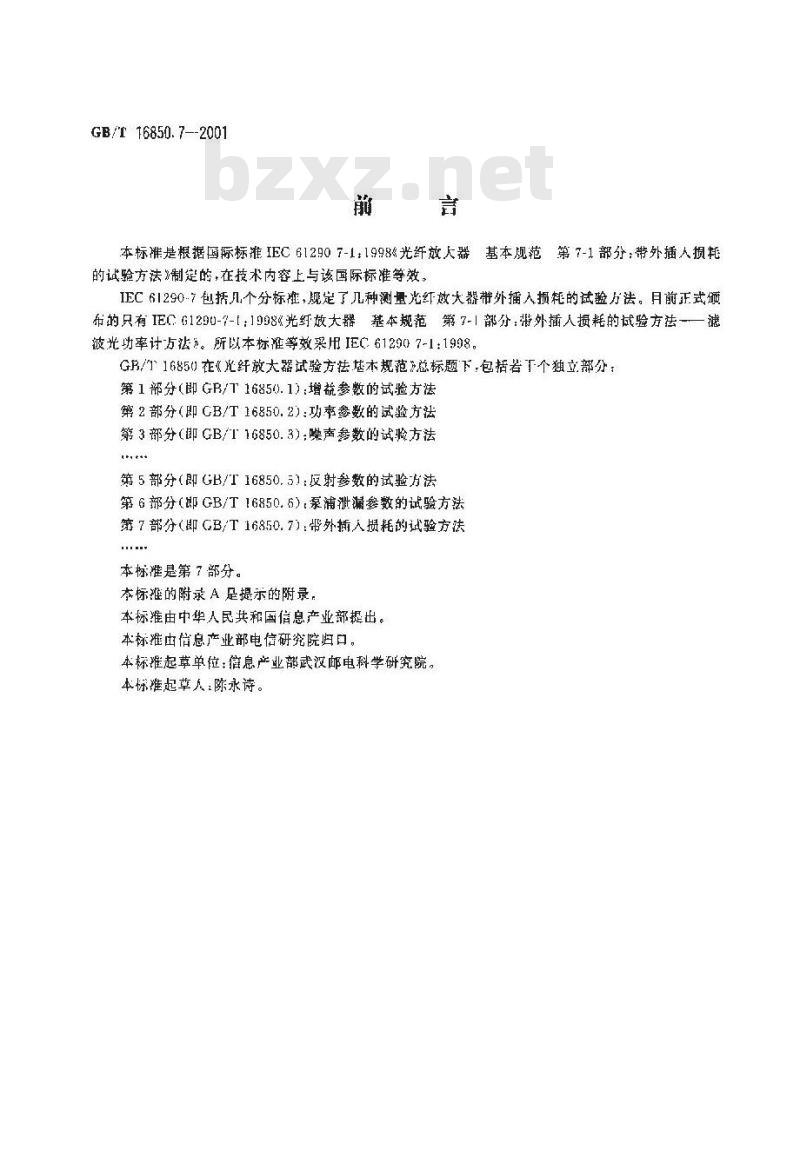

本标准是根据国际标准IEC612907-1:1998&光纤放大器基本规范第7-1部分：带外插人损耗的试验方法》制定的，在技术内容上与该国际标准等效，IEC61290.7包括几个分标准，舰定了几种测量光红效大器带外插入损耗的试验方法。月前正式颁布的只有IEC:G1290-7-[：1998≤光纤放大器基本规范第7-1部分：带外插人损耗的试验方法-—滤被光功率计方法》。所以本标准等效采用IEC.612907-1:1998。GB/\16850在《北纤放大器试验方法基本规范\总标题下，包括若下个独立部分：第1部分(即 GB/T 16850.1);增益参数的试验方法第2部分（即CB/T16850.2)：功率参数的试验方法第3部分（即GB/T16850.3)；噪声参数的试验方法tt★
第5部分（即GB/T16850.5）：反射参数的试验方法第6部分（即GB/T16850.6),泵浦泄漏参数的试验方法第7部分（即CB/T16850.7)：带外撕人损耗的试验方法本标准是第7部分。
本标雅的附录A是提示的附录。
本标准由中华人民共和国信息产业部提出。本标推由信息产业部电信研究院归口，本标难起草单位：信息产业部武汉邮电科学研究院。本标准起草人陈永诗。
GH/T 16850.7---2001

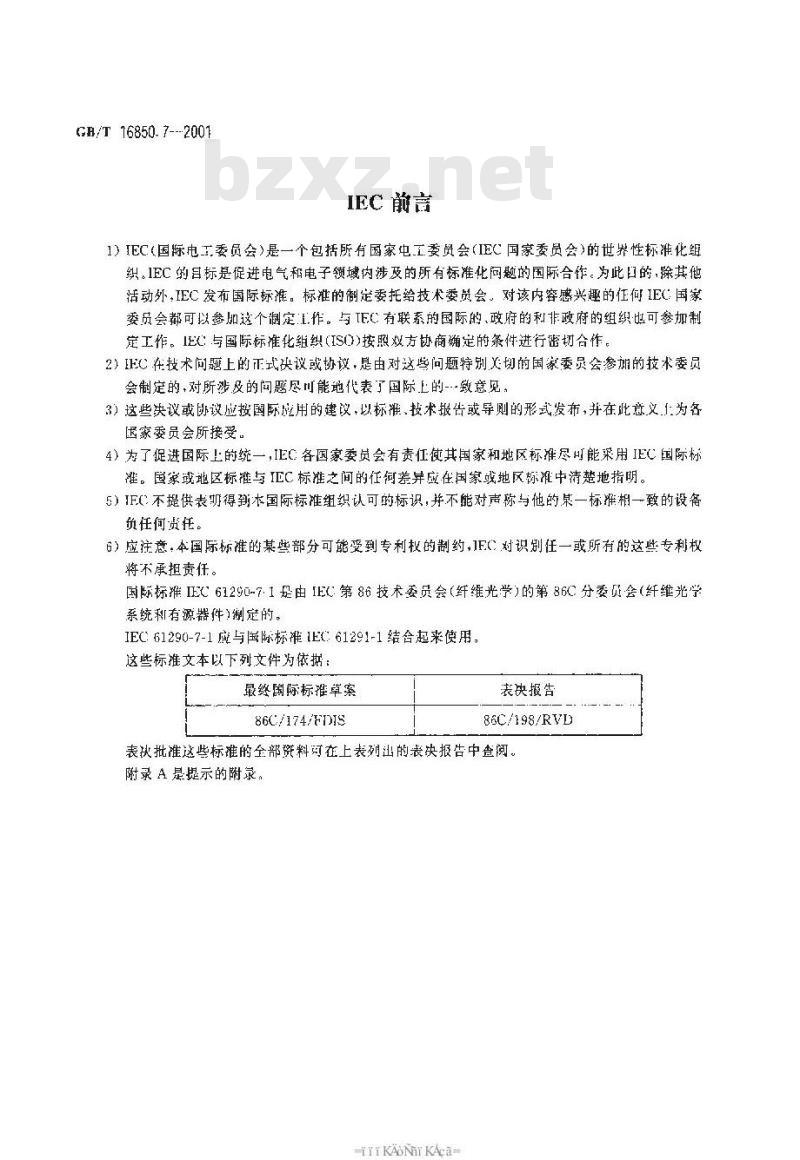

IEC前言
1）IEC(国际电工委员会)是一个包括所有国家电工委员会(IEC国家委员会）的世界性标准化组织，EC的耳标是促进电气和电子领域内涉及的所有标准化同题的国际合年。为此的，除其他活动外，IEC发布国际标准。标准的制定委托给技术委员会。对该内容感兴趣的任何IEC国家委员会都可以参加这个制定L.作。与TEC有联系的国际的,政府的利非政府的组织出可参加制定工作。IEC:与国际标准化组织(ISO))按照双方协商确定的条件进行密切合作。2）IFC在技术间题上的正式决议或协议，是由对这些问题特别美切的国家委员会参加的技术委员会制定的，对所涉及的问题尽可能跑代表了国际上的-致意见。3）这些决议或协议应按国际应用的建议，以标准、技术报告或导则的形式发布，并在此意义1为名国家委员会所接受。
4）为了促进国际上的统一，IEC各国家委员会有责任使其国家和地区标准尽可能采用IEC国际标准。国家或地区标推与IEC标准之间的任何差异应在国家或地区标准中清楚地指明。5）IF(不提供表奶得到本国际标准组织认可的标识，并不能对声称与他的某一标准相一致的设备负任何贵任。
6）应注意，本国际标准的某些部分可能受到专利权的制约，1FC对识任一或所有的这些专利板将不承担责任。
国际标摊IEC61290~7:1是由IEC第86技术委员会（纤维光学)的第86C分委员会（纤维光学系统利有源器件)制定的。
IEC:61290-7-1成与国际标准IE61291-1结合起来使用，这些标推文本以下列文件对依据：最终国际标推草案
86C/174/FDIS
表决报告
86C/198/RVL
表决批准这些标准的全部资料可在上表列出的丧决报告中查阅。附录 A 是提示的附录：
HKANiKAca-

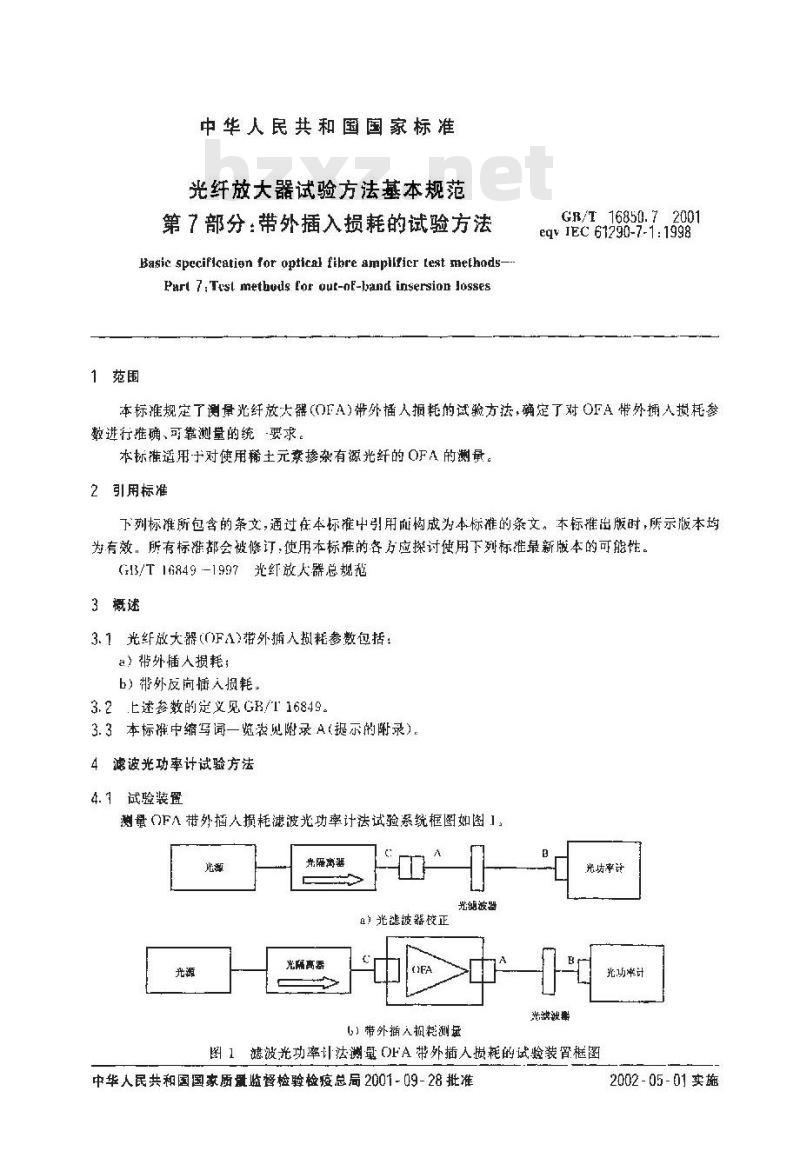

中华人民共和国国家标准
光纤放大器试验方法基本规范
第7部分：带外插入损耗的试验方法Basic specification for optical fibre ampllficr lest methods-Parl 7:Trst methods for out-of-band insersion losses1范围
GR/T16850.72001
eqv IEC 61290-7-1: 1998
本标推规定了测量光纤放大器(OFA)带外插人损耗的试验方法，确定了对OFA带外拥人损耗参数进行确、可靠测量的统要求。本标准适用于对使用稀土元紊掺杂有源光纤的OFA的测量。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标谁的条文。本标推出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。G13/T16849-1997光纤放人器总规范3概述
3.1光纤改大解（0F4)带外捕人损耗参数包括：a）带外插人损耗；
b）带外反向懂人损耗。
3.2上述参数的定义见G/T16849。3.3本标准中缩写词一览表见附录A(提示的附录)4滤被光功率计试验方法
4.1试验装置
测量OFA带外插人损耗滤波光功率计法试验系统框图如图1北源
光陷离器
光隔高器
光熊被器饺正
光范波器
心）带外插人枫耗测垣
光坊率计
光功率计
图1滤波光功率计法测OFA带外插入摄耗的试验装胃框图中华人民共和国国家质量监督检验检疫总局2001-09-28批准2002 -05-01 实施

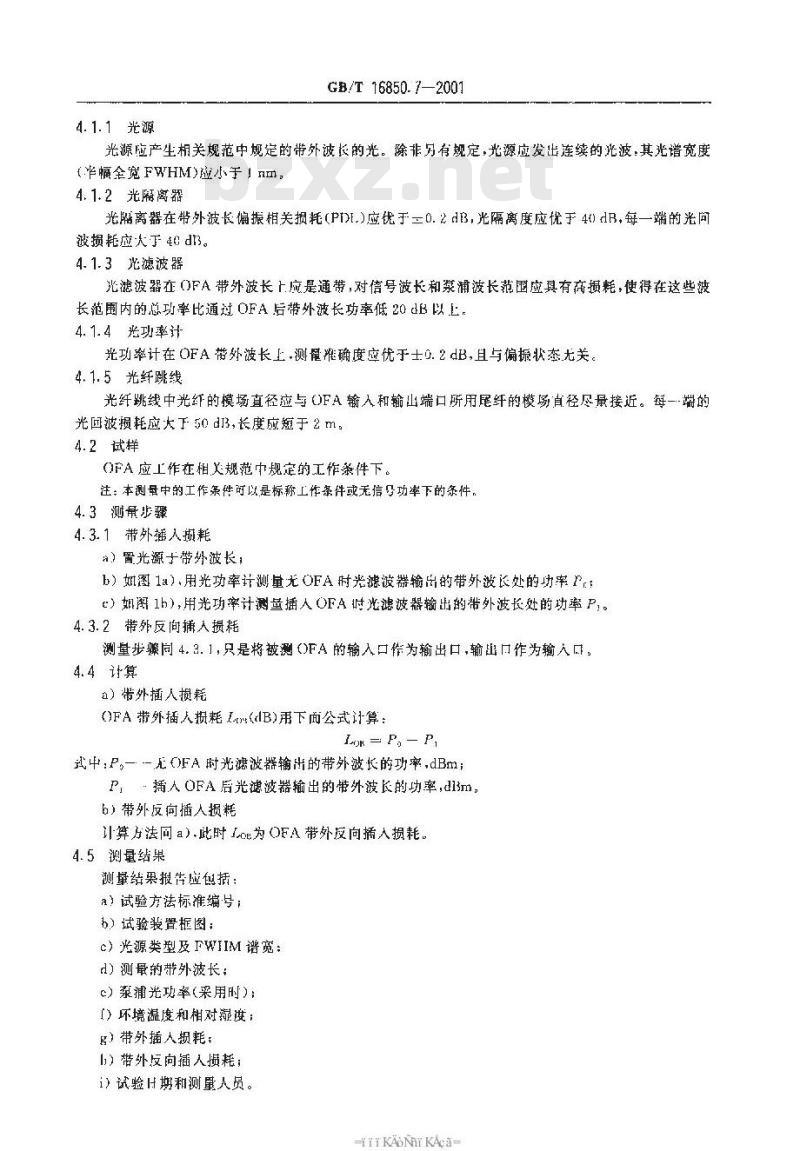

4.1.1光源
GB/T 16850.7—2001
光源应产生相关规范中规定的带外波长的光。除非另有规定，光源应发出连续的光波，其光谱宽度(幅全宽FWHM)应小于！nm，
4.1.2光开离器bzxZ.net
光隔离器在带外波长偏振相关损耗(PII.)应优于三0.2 dB,光隔离度应优于 40 dB,每一端的光问被损耗应于d3。
4.1.3光滤波器
光滤波器在（)FA带外波长上应是通带，对信号波长和浆浦波长范围应具有高损耗，使得在这些被长范围内的总功率比通过OFA后带外波长功率低20dB以上，4.1.4光功率计
光功率计在OFA带外波长上,测麓雅确度应优于士0.2dB,且与偏振状态无关。4.1.5光纤跳线
光纤姚线中光纤的模场直径应与0FA输入和输山端口所用尾纤的模场直径尽量接近。每一-端的光回波损耗应大下50dJ3，长度应短于2m。4.2试样
(节A应工作在相关规范中规定的工作条件下。注：本测量中的工作条件可以是标称工作条件或无信凸功率下的条件。4.3测量骤
4.3.1带外插人撕耗
）置光源于蒂外波长，
b）如图1a).用光功率计测量尤OFA时光滤波器输出的带外波长处的功率Pc：）如阁1h），用光功率计测量插人FA时光滤波器输出的带外波长处的功率P，。4.3.2带外反向捕入损耗
测量步骤同4.3.1，只是将被测（)FA的输入口作为输出口，输出口作为输人口。4.4计算
a）带外插人损耗
OFA带外插人损耗L(dB)雨下面公式计算：LOH = P, - P
式中：P，一-无OFA时光滤波器输出的带外波长的功率，dBm;P…插人OFA后光滤被器输出的带外波长的功率，dl3m，6）带外反向插人损耗
计算方法同a）.此时Io为OFA带外反向插人损耗。4.5量结果
测量结果报告应包括：
a）试验方法标推编号：
b）试验装置图；
c）光源类型及FWIIM谱宽：
d）测最的带外波长；
c）泵捕光块率（采用时）：
「）环境温度和相对凝度；
g）带外插人损耗：
）带外反向插人损耗；
i）试验H期和测量人员。
-HKANiKAca-
FWHM半幅全宽
OFA光红放大器
PDE偏振相关掘耗
GB/F 16850. 7- 2001

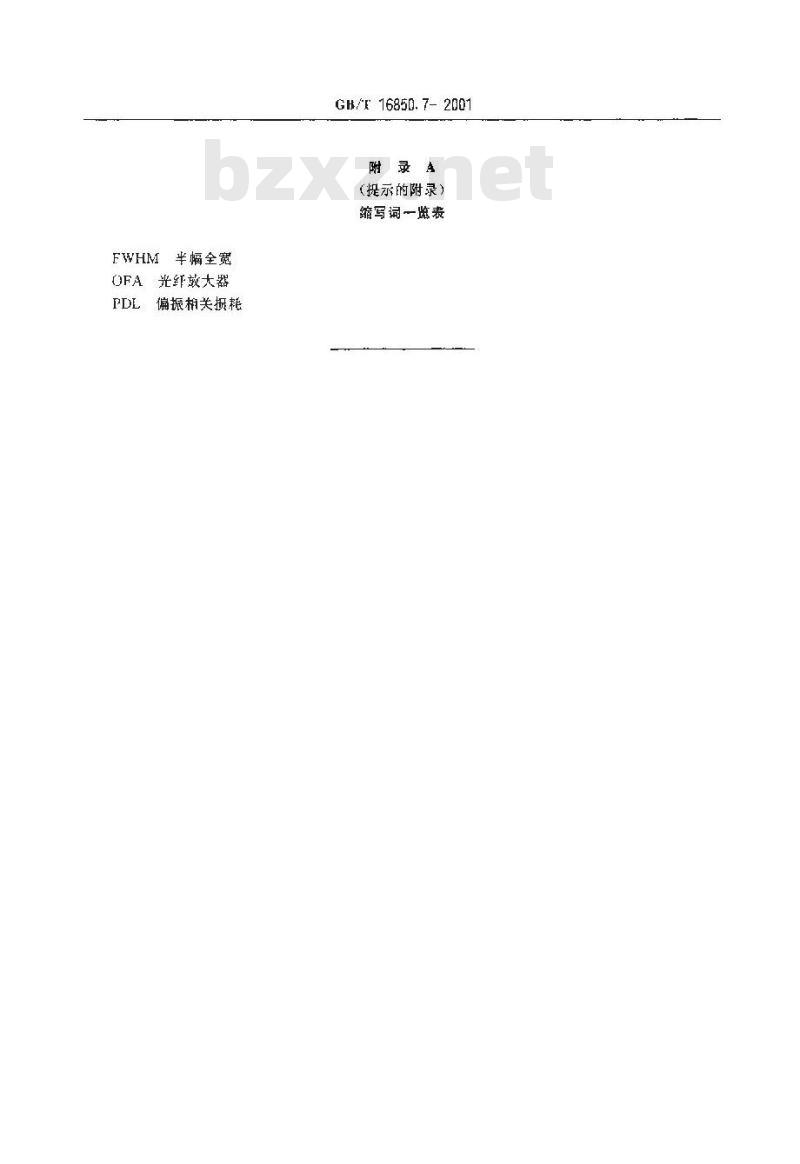

附录A
(提示的附录）
缩写词一览表
