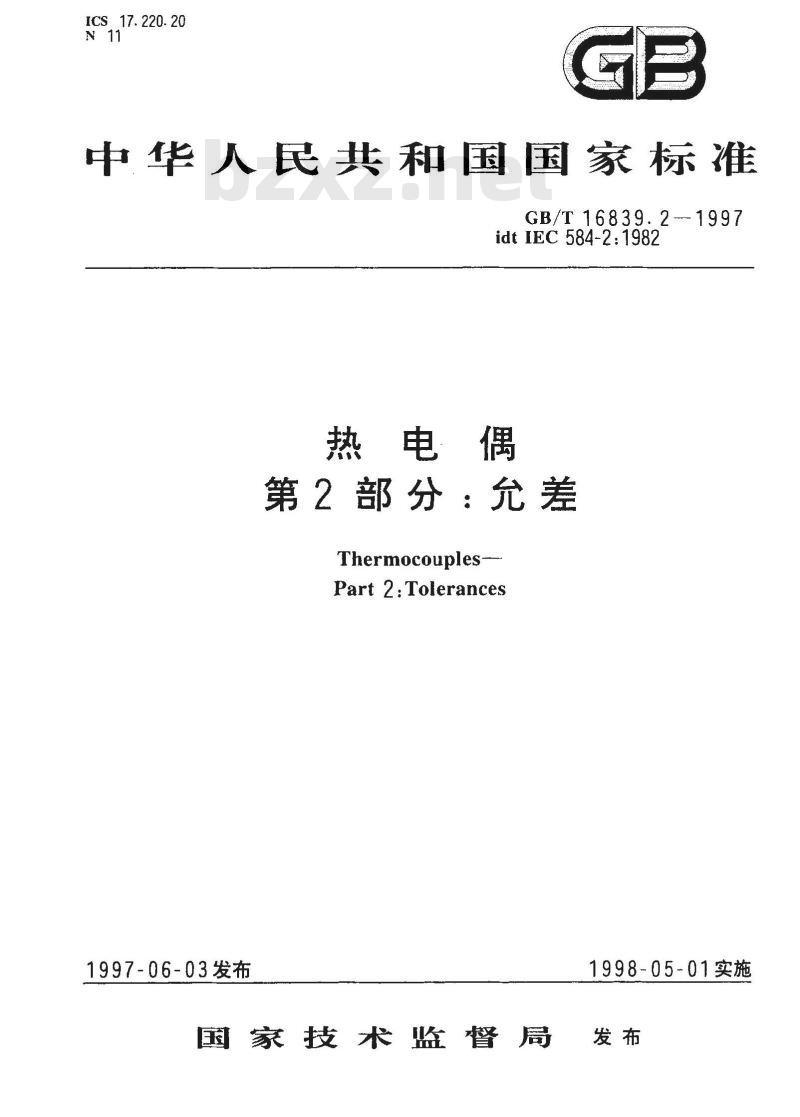

ICS17. 220. 20
中华人民共和国国家标准
GB/T 16839.2---1997
idt IEC 584-2:1982
热电偶
第2部分：允差　
Thermocouples-
Part 2:Tolerances
1997-06-03发布
1998-05-01实施
国家技术监督局
GB/T16839.2-1997

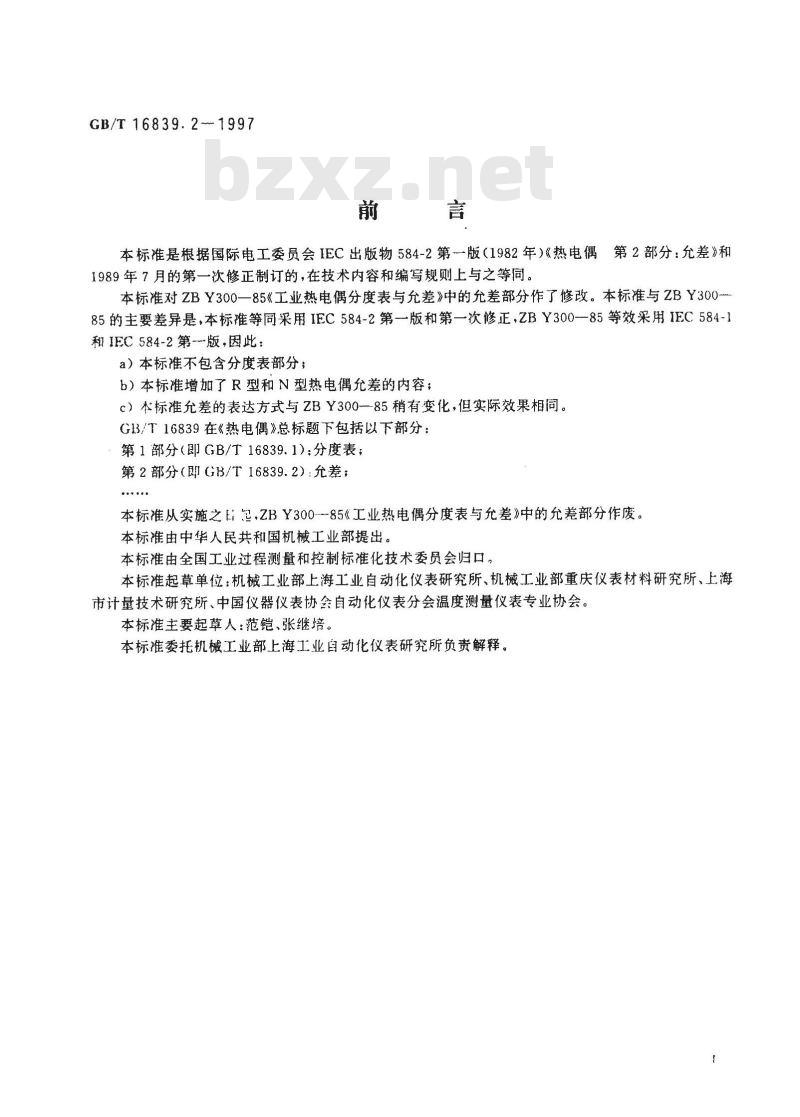

本标准是根据国际电工委员会IEC出版物584-2第版（1982年）《热电偶第2部分：允差》和1989年7月的第一次修正制订的，在技术内容和编写规则上与之等同。本标准对ZBY300一85《工业热电偶分度表与允差》中的允差部分作了修改。本标准与ZBY300-85的主要差异是，本标准等同采用IEC584-2第-版和第一次修正，ZBY300-一85等效采用IEC584-1和IEC584-2第一版，因此：
a）本标准不包含分度表部分；
b）本标准增加了R型和N型热电偶充差的内容；c）本标准允差的表达方式与ZBY300一85稍有变化，但实际效果相同。G13/T16839在《热电偶》总标题下包括以下部分：第1部分（即GB/T16839.1）：分度表；第2部分（即GB/T16839.2）：允差；本标准从实施之E记，ZBY300---85《工业热电偶分度表与允差》中的允差部分作废。本标准由中华人民共和国机械工业部提出。本标准由全国工业过程测量和控制标准化技术委员会归口。本标准起草单位：机械工业部上海工业自动化仪表研究所、机械工业部重庆仪表材料研究所、上海市计量技术研究所、中国仪器仪表协会自动化仪表分会温度测量仪表专业协会。本标准主要起草人：范铠、张继培。本标准委托机械工业部上海工业自动化仪表研究所负责解释。GB/T16839.2--1997

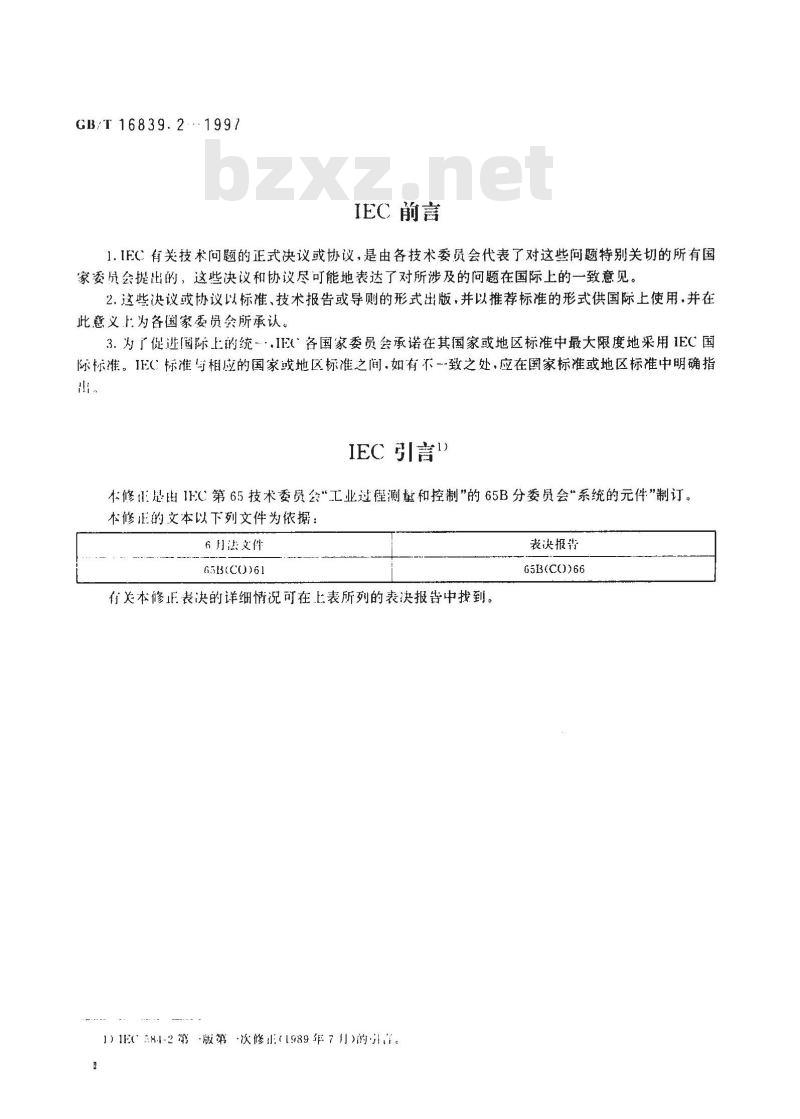

IEC前言
1.IFC有关技术问题的正式决议或协议，是由各技术委员会代表了对这些问题特别关切的所有国家委员会提出的，这些决议和协议尽可能地表达了对所涉及的问题在国际上的一致意见。2.这些决议或协议以标准、技术报告或导则的形式出版，并以推荐标准的形式供国际上使用，并在此意义上为各国家委员会所承认。3.为了促进国际上的统·，IE各国家委员会承诺在其国家或地区标准中最大限度地采用IEC国际标准。IEC：标准与相应的国家或地区标准之间，如有不一致之处，应在国家标准或地区标准中明确指IEC引言1）
本修正是出IFC第65技术委员会“工业过程测量和控制”的65B分委员会\系统的元件”制订，本修正的文本以下列文件为依据：6月法文件
6513(C0)61
有关本修正表决的详细情况可在上表所列的表决报告中找到。1）1E81-2第版第次修（1989年7月)的喜。装决报节
65B(C0)66
1范圈

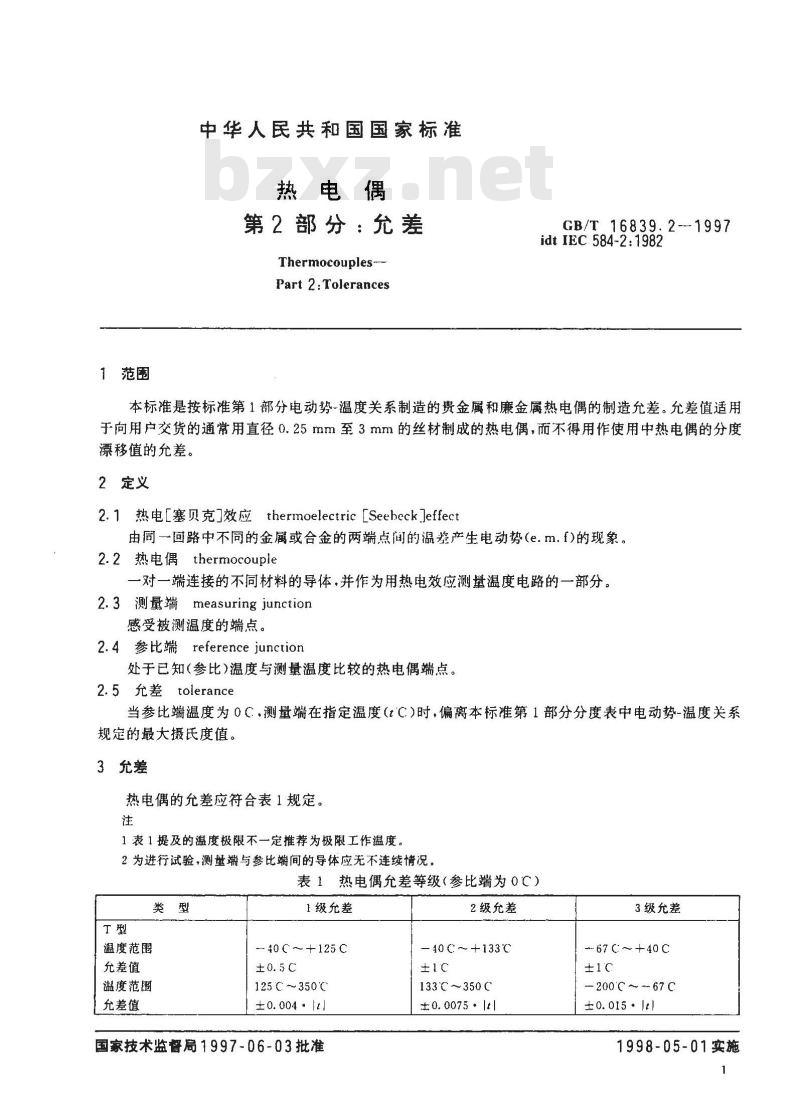

中华人民共和国国家标准
热电偶
第2部分：允差
Thermocouples--
Part 2: Tolerances
GB/T 16839.2--1997
idt IEC 584-2:1982
本标准是按标准第1部分电动势-温度关系制造的贵金属和廉金属热电偶的制造允差。允差值适用于向用户交货的通常用直径0.25mm至3mm的丝材制成的热电偶，而不得用作使用中热电偶的分度漂移值的允差。
2定义
2.1热电塞贝克］效应thermoelectric[SeeheckJeffect由同一回路中不同的金属或合金的两端点间的温差产生电动势(e.m.f)的现象。2.2热电偶thermocouple
一对一端连接的不同材料的导体，并作为用热电效应测量温度电路的一部分。2.3 测量端 measuring junction感受被测温度的端点。
2.4参比端reference junction
处于已知(参比）温度与测量温度比较的热电偶端点。2.5 允差 tolerance
当参比端温度为0C，测量端在指定温度（tC）时，偏离本标准第1部分分度表中电动势-温度关系规定的最大摄氏度值。
3允差
热电偶的允差应符合表1规定。
1表1提及的温度极限不一定推荐为极限工作温度。2为进行试验，测量端与参比端间的导体应无不连续情况。表1热电偶允差等级（参比端为0℃）类型
温度范围
充差值
温度范围
充差值
1级允差
40 C～+125 ℃
125 C~350℃
1 ±0.004 ·{t)
国家技术监督局1997-06-03批准2级允差
-40C~+133℃
133℃~350℃
±0. 0075 I
3级充差
- 67 C~+40 C
±1℃
200℃～~~ 67 C
±0.015·
1998-05-01实施
温度范制
充差值
温度范围
允差值
温度范润
充举值
温度范
充差值
温度范
充差值
温度范润
允差值
R型S型
温范围
充差价
温度范围
温度范围
允落价
温度范围
充亲值
GB/T16839.2—-1997

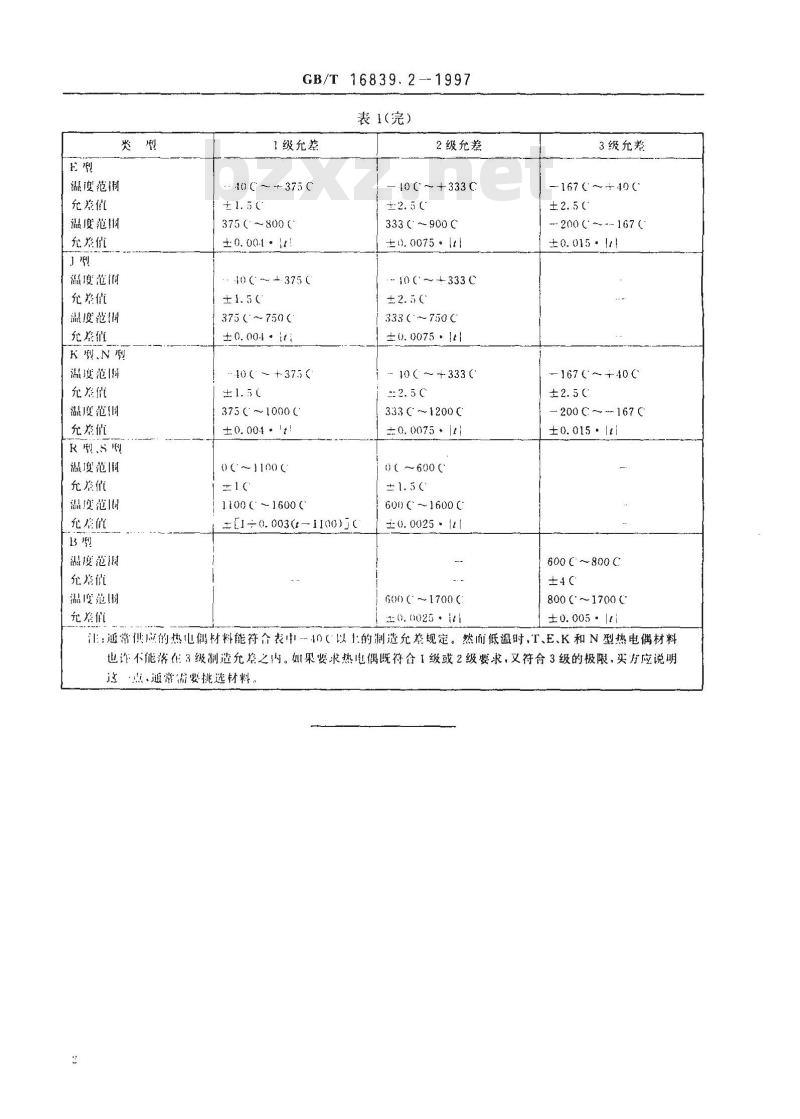

表1(完）
1级允差
:40～+3750
375 ( ～800 (
±0. 00.1 ·1t!
: 40C ~+.375 (
375(~750(
±0.00.1 ·1t
10( +375c
375C ~1000(
±0.001.*t
0℃～1100℃
1100 ℃ ~1600 ℃
±E1-0. 003(1H100))(
2级允差
10C～+333℃
333C~900 C
±0.0075。[r
10(～+333C
1 333(750℃
±0. 0075 tl
10 ( +333 (
333C ~1200 C
±0. 0075*t
0(~600℃
600 C~1600 C
±0. 0025 171
600C ~1700(
10, 0025 · 7
3级允差www.bzxz.net
-167C~+40℃
- 200 C ~--- 167 C
±0.015·17
-167C~+40℃
- 200 C ~ - 167 C
±0.015·1
600 C~800 C
±4℃
800~1700 ℃
±0.005·11
注：通带供应的热也偶材料能符合表中-10（以的制造充差规定。然而低温时，T、E、K和N型热电偶材料也诈不能落在3级制造允差之内。如果要求热电偶既待合1级或2级要求，又符合3级的极限，买方应说明这·点、通常瑞要挑选材料、
