【国家标准(GB)】 整体硬质合金直柄立铣刀 第2部分:技术规范

GB/T16770.2

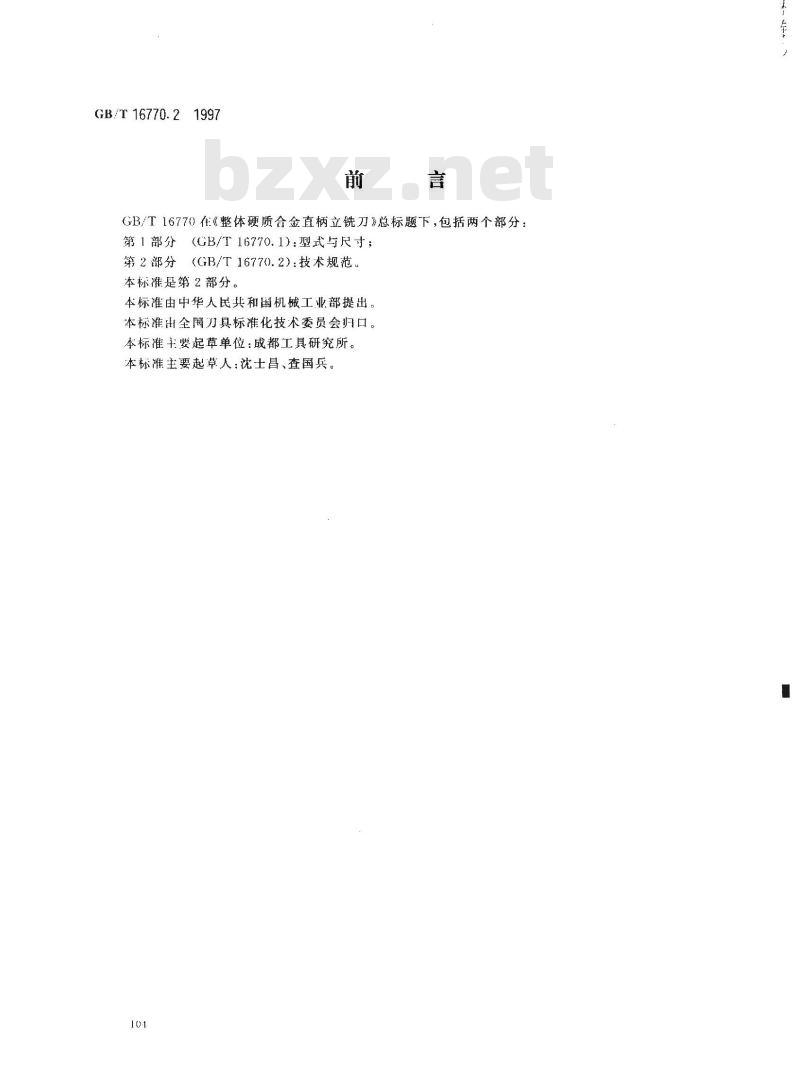

GB/T16770准《整体硬质合金直柄立铣刀》总标题下，包括两个部分：第1部分（GB/T16770.1)：型式与尺寸；第2部分（GB/T16770.2)：技术规范。本标准是第2部分。wwW.bzxz.Net
本标准由中华人民共和国机械工业部提出。本标准出全阔刀具标准化技术委员会归口。本标准主要起草单位：成都工具研究所。本标准主要起草人：沈士昌、查国兵。10-1

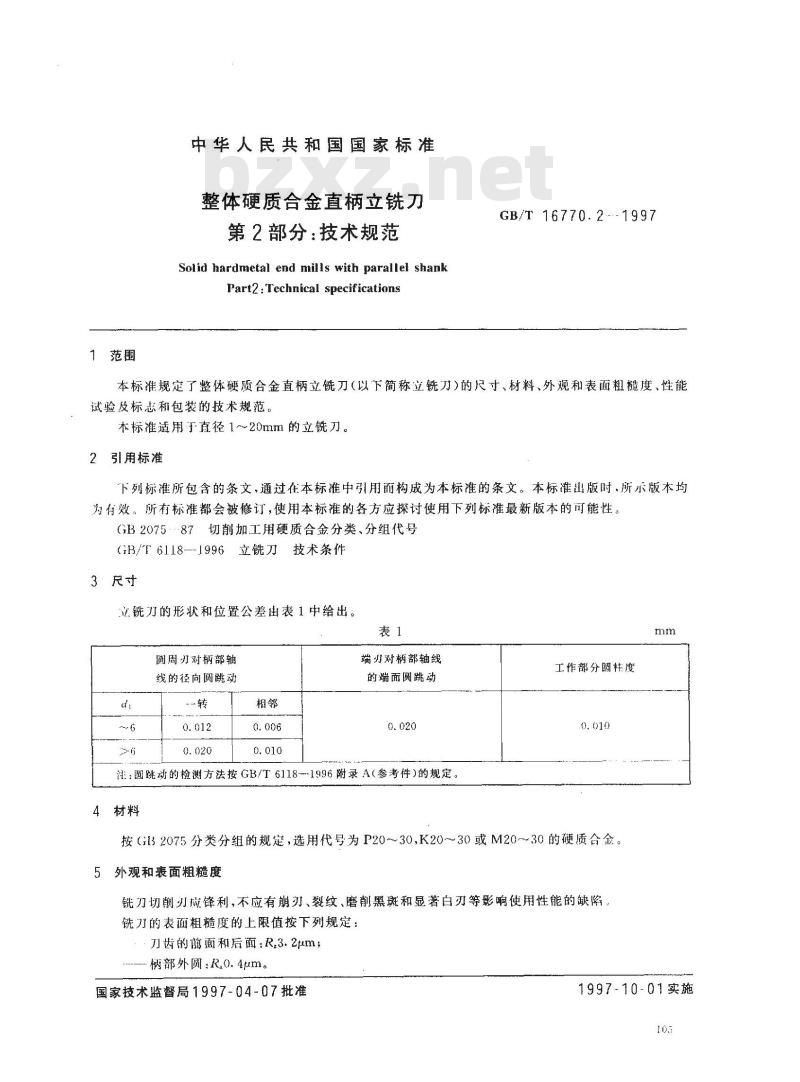

中华人民共和国国家标准
整体硬质合金直柄立铣刀
第2部分：技术规范
Solid hardmetal end mills with parallel shankPart2 : Technical specificationsGB/T 16770.2---1997
本标准规定了整体硬质合金直柄立铣刀（以下简称立铣刀）的尺寸、材料、外观和表面粗糙度、性能试验及标志和包装的技术规范。本标准适用于直径1～20mm的立铣刀。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB2075·87切削加工用硬质合金分类、分组代号GB/T6118--1996立铣刀技术条件3尺寸
立铣刀的形状和位置公差出表1中给出。表1
圆周刃对柄部轴
线的径向圆跳动
端归对柄部轴线
的端而圆跳动
注：圆跳动的检测方法按GB/T6118--1996附录A（参考件）的规定4材料
工作部分圆柱度
按（G2075分类分组的规，选用代号为P20~~30,K20~～30或M20~~30的硬质合金。5外观和表面粗糙度
铣刀切削刃应锋利，不应有崩刃、裂纹、磨削黑斑和显著白刃等影响使用性能的缺陷，铣刀的表面粗糙度的上限值按下列规定：刀齿的前面和后面：R,3.2μm；柄部外圆：Rao.4um。
国家技术监督局1997-04-07批准mm
1997-10-01实施

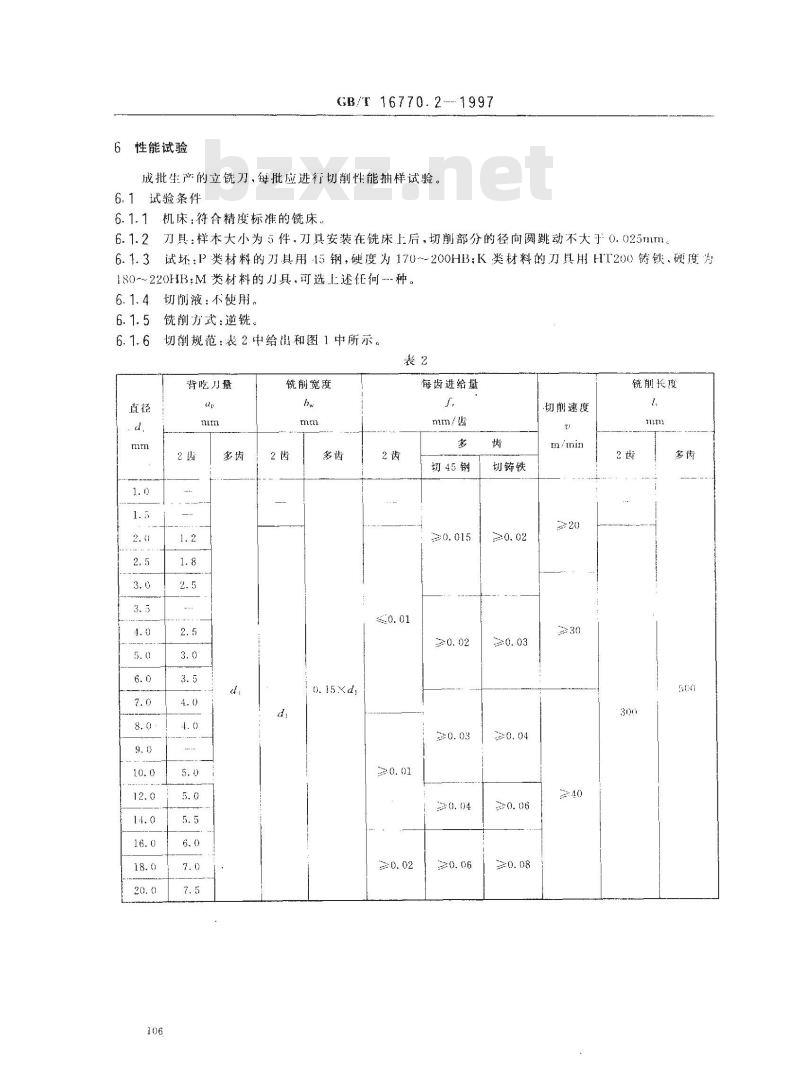

性能试验
GB/T 16770.2----1997
成批生产的立饶刀，每批应进行切削性能抽样试验。6.1试验条件
6.1.1机床：符合精度标准的铣床6.1.2刀具：样本大小为5件，刀具安装在铣床上后，切削部分的径向圆跳动不大于0.025mm。6.1.3试坏：P类材料的刀具用15钢，硬度为170～200HB：K类材料的刀具用HT200铸，硬度为180~220HBM类材料的刀具，可选上述任何-种。6.1.4切削液：不使用。
铣削方式：逆铣。
切削规范：表2中给出和图1中所示。表2
背吃刀蟹
铣削宽度
海齿进给量
切45钢
切铸铁
切削速度
铣削长度

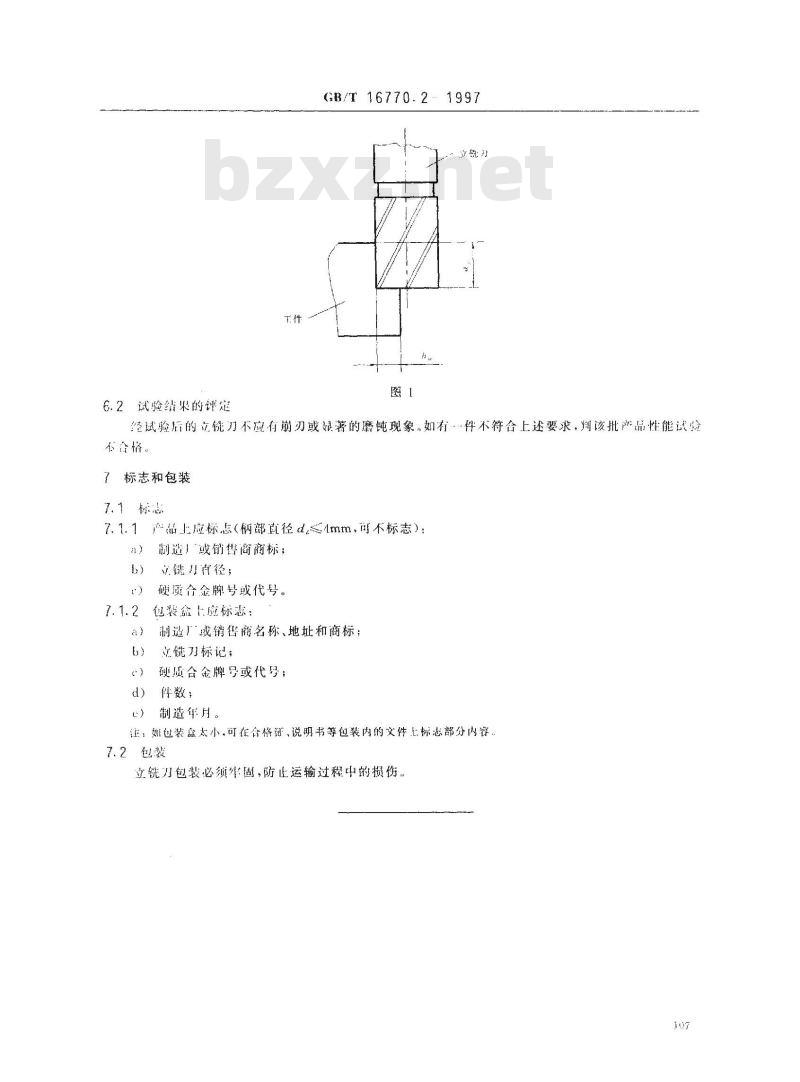

6.2试验结果的评定
GB/T 16770.2
：立统力
经试验后的立镜刀不应有崩刃或著的磨钝现象，如有·件不符合上述要求，判该批产品性能试验不合格。
7标志和包装
7.1标息
7.1.1产品上应标志（柄部直径d≤4mm，商不标志）：a)
制造」‘或销售商商标；
立川百径；
硬质合金牌号或代号。
包装盒上应标志：
副造厂或销售商名称、地址和商标；立铣刀标记；
硬质合金牌号或代号；
件数；
制造年月。
宝：姚也装盆太小，可在合格证、说明书等包装内的文件栋志部分内容7.2包装
立铣刀包装必须车固，防止运输过程中的损伤。107
