【国家标准(GB)】 建筑用门空气声隔声性能分级及其检测方法

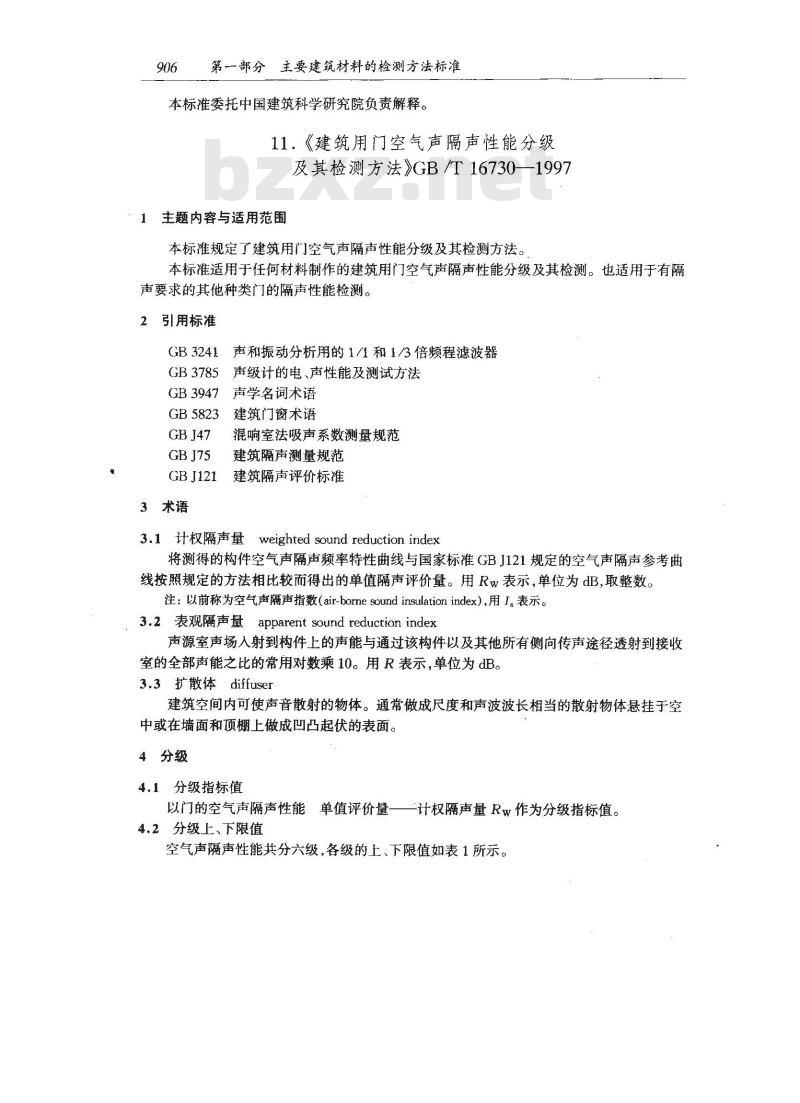

第一部分主要建筑材料的检测方法标准本标准委托中国建筑科学研究院负责解释。11.《建筑用门空气声隔声性能分级及其检测方法》GB/T16730—19971主题内容与适用范围
本标准规定了建筑用门空气声隔声性能分级及其检测方法。本标准适用于任何材料制作的建筑用门空气声隔声性能分级及其检测。也适用于有隔声要求的其他种类门的隔声性能检测。2引用标准
GB3241声和振动分析用的1/1和1/3倍频程滤波器声级计的电、声性能及测试方法GB 3785www.bzxz.net
GB3947声学名词术语
建筑门窗术语
GB 5823
GB J47
GB J121
3术语
混响室法吸声系数测量规范
建筑隔声测量规范
建筑隔声评价标准
3.1 计权隔声量 weighted sound reduction index将测得的构件空气声隔声频率特性曲线与国家标准GBJ121规定的空气声隔声参考曲线按照规定的方法相比较而得出的单值隔声评价量。用Rw表示，单位为dB,取整数。注：以前称为空气声隔声指数（air-borne sound insulation index)，用Ia表示。3.2 表观隔声量 apparenit sound reduction index声源室声场入射到构件上的声能与通过该构件以及其他所有侧向传声途径透射到接收室的全部声能之比的常用对数乘10。用R表示,单位为dB。3.3扩散体diffuser
建筑空间内可使声音散射的物体。通常做成尺度和声波波长相当的散射物体悬挂于空中或在墙面和项棚上做成凹凸起伏的表面。4分级
4.1分级指标值
以门的空气声隔声性能单值评价量一一计权隔声量Rw作为分级指标值。4.2分级上、下限值
空气声隔声性能共分六级，各级的上、下限值如表1所示。等
5检测
5.1检测项目

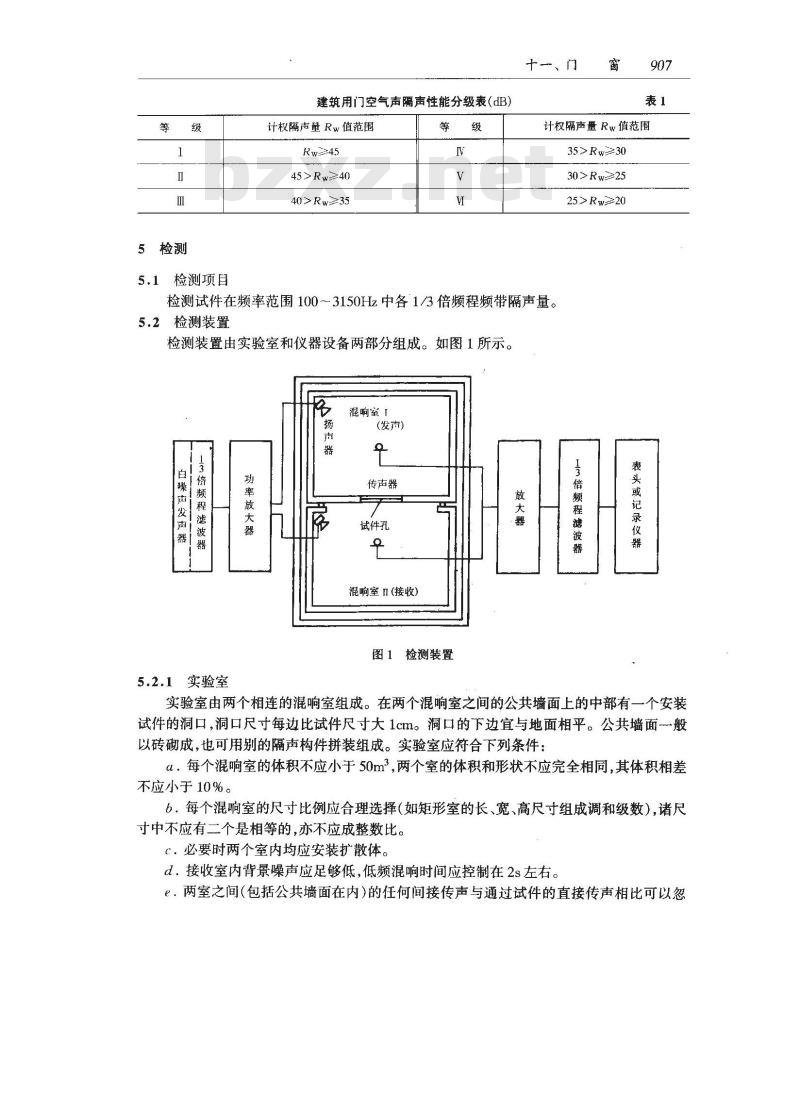

建筑用门空气声隔声性能分级表(dB)计权隔声量Rw值范围
Rw≥45
45>Rw≥40
40>Rw≥35
十一、门
计权隔声量Rw值范围
35>Rw≥30
30>Rw≥25
25>Rw≥20
检测试件在频率范围100～3150Hz中各1/3倍频程频带隔声量。5.2检测装置
检测装置由实验室和仪器设备两部分组成。如图1所示。扬市器
13倍频程滤被器
限商发商科
率放大器
5.2.1实验室
混响室1
(发声)
传声器
试件孔
混响室Ⅱ(接收）
图1检测装置
做大器
1-3借程滤
表头或记录仪器
实验室由两个相连的混响室组成。在两个混响室之间的公共墙面上的中部有一个安装试件的洞口，洞口尺寸每边比试件尺寸大1cm。洞口的下边宜与地面相平。公共墙面一一般以砖砌成，也可用别的隔声构件拼装组成。实验室应符合下列条件：α．每个混响室的体积不应小于50m3,两个室的体积和形状不应完全相同，其体积相差不应小于10%。

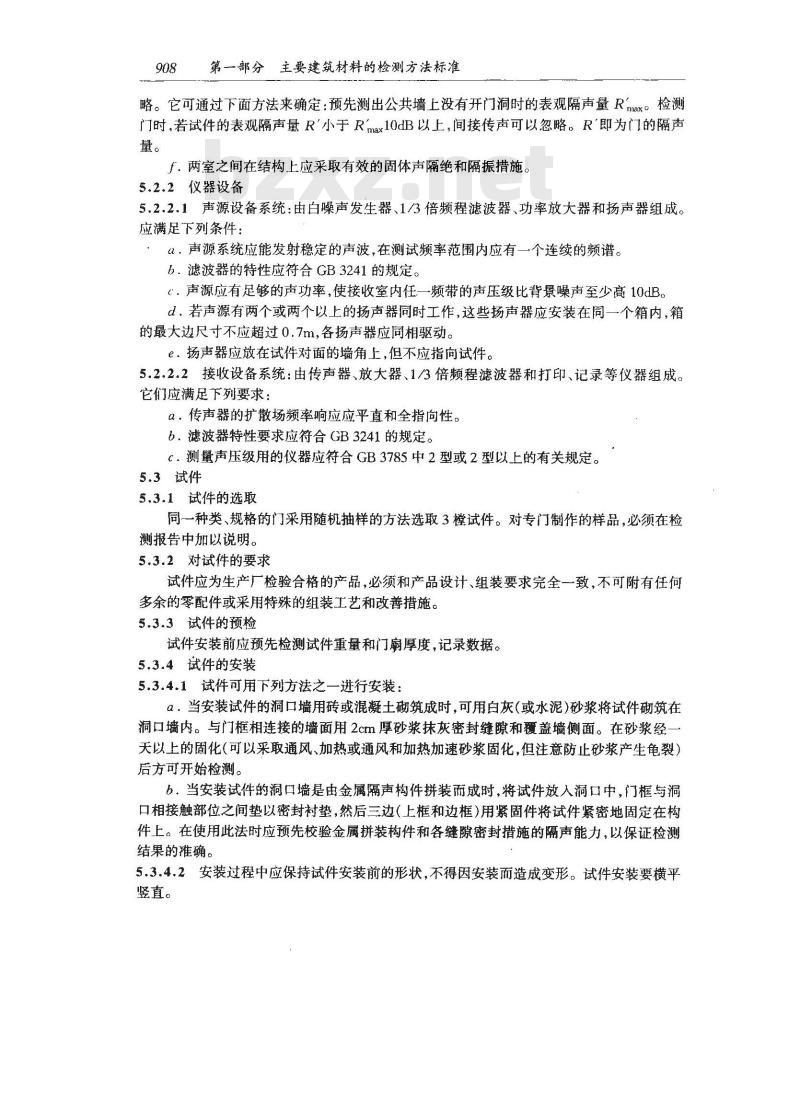

b每个混响室的尺寸比例应合理选择（如矩形室的长、宽、高尺寸组成调和级数)，诸尺寸中不应有二个是相等的，亦不应成整数比。C。必要时两个室内均应安装扩散体。d．接收室内背景噪声应足够低，低频混响时间应控制在2s左右。e.两室之间(包括公共墙面在内)的任何间接传声与通过试件的直接传声相比可以忽908第一部分主要建筑材料的检测方法标准略。它可通过下面方法来确定：预先测出公共墙上没有开门洞时的表观隔声量Rmax。检测门时，若试件的表观隔声量R'小于Rmax10dB以上，间接传声可以忽略。R即为门的隔声量。
f．两室之间在结构上应采取有效的固体声隔绝和隔振措施。5.2.2仪器设备
5.2.2.1声源设备系统：由白噪声发生器、1/3倍频程滤波器、功率放大器和扬声器组成。应满足下列条件：
α，声源系统应能发射稳定的声波，在测试频率范围内应有一个连续的频谱。b.滤波器的特性应符合GB3241的规定。．声源应有足够的声功率，使接收室内任一频带的声压级比背景噪声至少高10dB。d，若声源有两个或两个以上的扬声器同时工作，这些扬声器应安装在同一个箱内，箱的最大边尺寸不应超过0.7m，各扬声器应同相驱动。e．扬声器应放在试件对面的墙角上，但不应指向试件。5.2.2.2接收设备系统：由传声器、放大器、1/3倍频程滤波器和打印、记录等仪器组成。它们应满足下列要求：
α，传声器的扩散场频率响应应平直和全指向性。b.滤波器特性要求应符合GB3241的规定。C.测量声压级用的仪器应符合GB3785中2型或2型以上的有关规定。5.3试件
5.3.1试件的选取
同一种类、规格的门采用随机抽样的方法选取3试件。对专门制作的样品，必须在检测报告中加以说明。
5.3.2对试件的要求
试件应为生产厂检验合格的产品，必须和产品设计、组装要求完全一致，不可附有任何多余的零配件或采用特殊的组装工艺和改善措施。5.3.3试件的预检
试件安装前应预先检测试件重量和门扇厚度，记录数据。5.3.4试件的安装
5.3.4.1试件可用下列方法之一进行安装：a。当安装试件的洞口墙用砖或混凝土砌筑成时，可用白灰(或水泥)砂浆将试件砌筑在洞口墙内。与门框相连接的墙面用2cm厚砂浆抹灰密封缝隙和覆盖墙侧面。在砂浆经一天以上的固化（可以采取通风、加热或通风和加热加速砂浆固化，但注意防止砂浆产生龟裂）后方可开始检测。
b.当安装试件的洞口墙是由金属隔声构件拼装而成时，将试件放人洞口中，门框与洞口相接触部位之间垫以密封衬垫，然后三边（上框和边框）用紧固件将试件紧密地固定在构件上。在使用此法时应预先校验金属拼装构件和各缝隙密封措施的隔声能力，以保证检测结果的准确。
5.3.4.2安装过程中应保持试件安装前的形状，不得因安装而造成变形。试件安装要横平竖直。

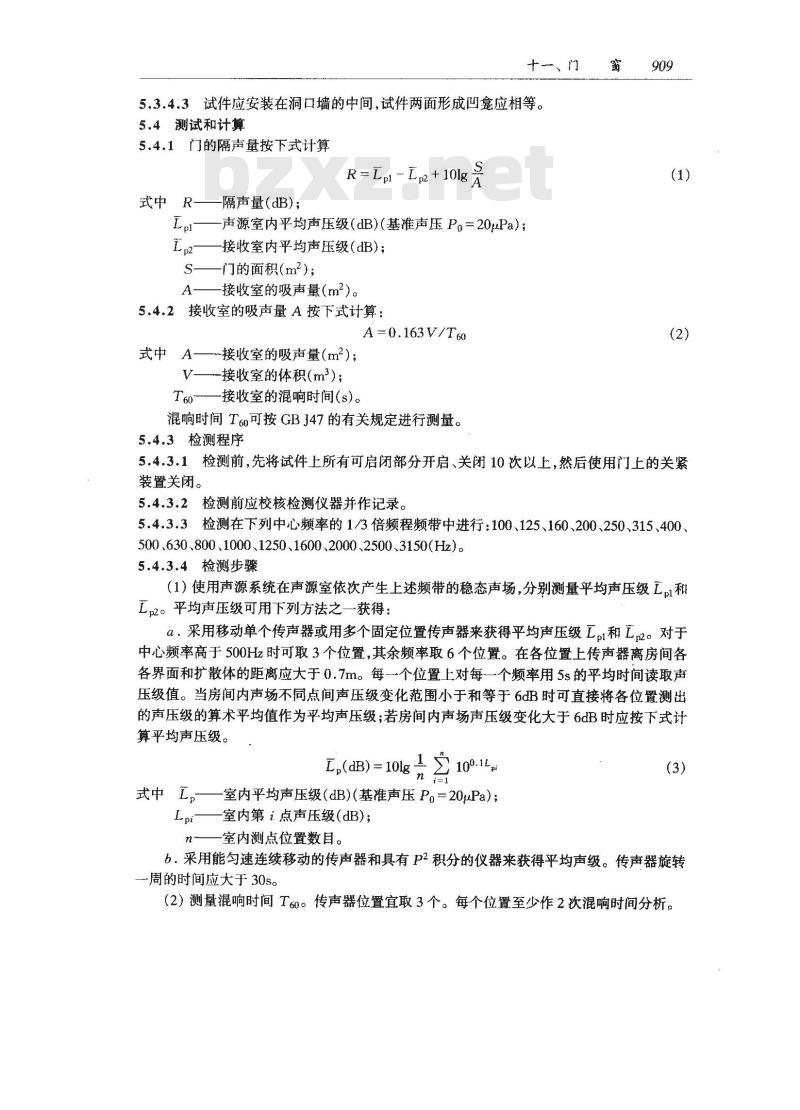

5.3.4.3试件应安装在洞口墙的中间，试件两面形成凹毫应相等。5.4测试和计算
5.4.1门的隔声量按下式计算
式中?R-　
隔声量(dB)；
R= La-Le+ 01n%
声源室内平均声压级(dB)(基准声压Po=20μPa)；接收室内平均声压级(dB)；
门的面积(m2)；
-接收室的吸声量（m2）。
5.4.2接收室的吸声量A按下式计算：A=0.163V/T60
式中A—-接收室的吸声量（m2)；V—接收室的体积(m2)；
-接收室的混响时间(s)。
混响时间T6o可按GBJ47的有关规定进行测量。5.4.3检测程序
5.4.3.1检测前，先将试件上所有可启闭部分开启、关闭10次以上，然后使用门上的关紧装置关闭。
5.4.3.2检测前应校核检测仪器并作记录。5.4.3.3检测在下列中心频率的1/3倍频程频带中进行：100、125、160、200、250、315、400500、630、800、1000、1250、1600、2000、2500、3150(Hz)。5.4.3.4检测步骤
（1）使用声源系统在声源室依次产生上述频带的稳态声场，分别测量平均声压级工，1和Lp2。平均声压级可用下列方法之一获得：α，采用移动单个传声器或用多个固定位置传声器来获得平均声压级Lp1和亡2。对于中心频率高于500Hz时可取3个位置，其余频率取6个位置。在各位置上传声器离房间各各界面和扩散体的距离应大于0.7m。每一个位置上对每一个频率用5s的平均时间读取声压级值。当房间内声场不同点间声压级变化范围小于和等于6dB时可直接将各位置测出的声压级的算术平均值作为平均声压级；若房间内声场声压级变化大于6dB时应按下式计算平均声压级。
L,(dB)=10lg
式中　［。
室内平均声压级(dB)（基准声压Po一20μPa)；室内第i点声压级(dB)；
室内测点位置数目。
b．采用能匀速连续移动的传声器和具有P2.积分的仪器来获得平均声级。传声器旋转一周的时间应大于30s
（2）测量混响时间T60。传声器位置宜取3个。每个位置至少作2次混响时间分析。910

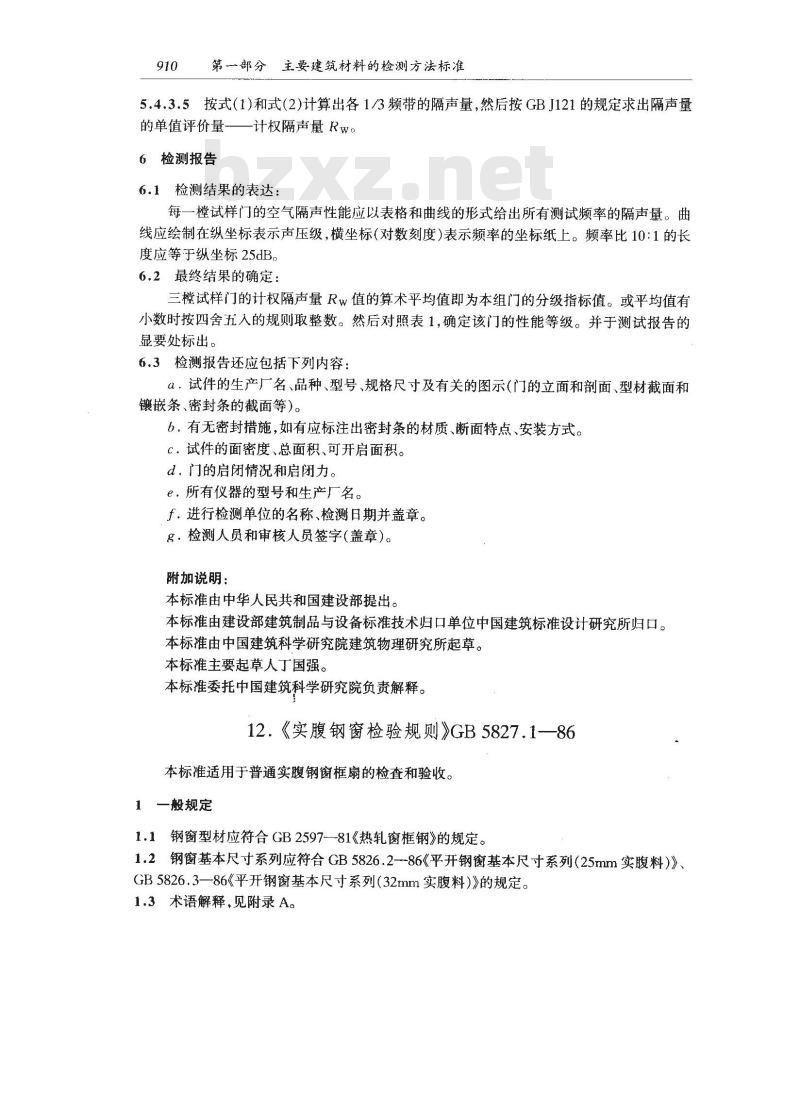

第部分主要建筑材料的检测方法标准5.4.3.5按式(1)和式(2)计算出各1/3频带的隔声量，然后按GBJ121的规定求出隔声量的单值评价量—计权隔声量Rw
6检测报告
6.1检测结果的表达：
每一试样门的空气隔声性能应以表格和曲线的形式给出所有测试频率的隔声量。曲线应绘制在纵坐标表示声压级，横坐标(对数刻度)表示频率的坐标纸上。频率比10:1的长度应等于纵坐标25dB。
6.2最终结果的确定：
三试样门的计权隔声量Rw值的算术平均值即为本组门的分级指标值。或平均值有小数时按四舍五人的规则取整数。然后对照表1，确定该门的性能等级。并于测试报告的显要处标出。
6.3检测报告还应包括下列内容：α．试件的生产厂名、品种、型号、规格尺寸及有关的图示（门的立面和剖面、型材截面和镶嵌条、密封条的截面等）。
b．有无密封措施，如有应标注出密封条的材质、断面特点、安装方式。c．试件的面密度、总面积、可开启面积。d，门的启闭情况和启闭力。
e．所有仪器的型号和生产厂名。f.进行检测单位的名称、检测日期并盖章。g.检测人员和审核人员签字(盖章)。附加说明：
本标准由中华人民共和国建设部提出。本标准由建设部建筑制品与设备标准技术归口单位中国建筑标准设计研究所归口。本标准由中国建筑科学研究院建筑物理研究所起草。本标准主要起草人丁国强。
本标准委托中国建筑科学研究院负责解释。12.《实腹钢窗检验规则》GB5827.1-—86本标准适用于普通实腹钢窗框扇的检查和验收。1一般规定
1.1钢窗型材应符合GB2597--81《热轧窗框钢》的规定。1.2钢窗基本尺寸系列应符合GB5826.2--86《平开钢窗基本尺寸系列(25mm实腹料）》、GB5826.3—86《平开钢窗基本尺寸系列（32mm实腹料）》的规定。1.3术语解释，见附录A。
