【国家标准(GB)】 工程陶瓷抗热震性试验方法

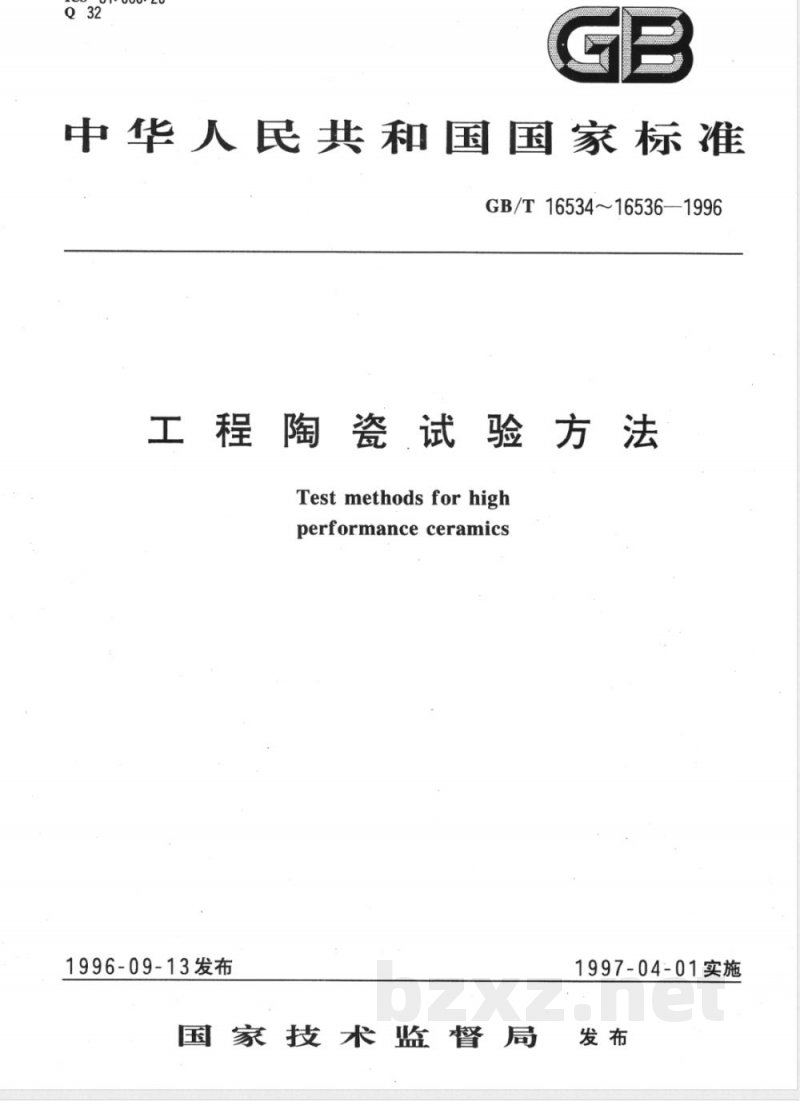

中华人民共和国国家标准
GB/T16534～16536—1996
工程陶瓷试验方法
Test methods for high
performance ceramics
1996-09-13发布此内容来自标准下载网
国家技术监督局
1997-04-01实施

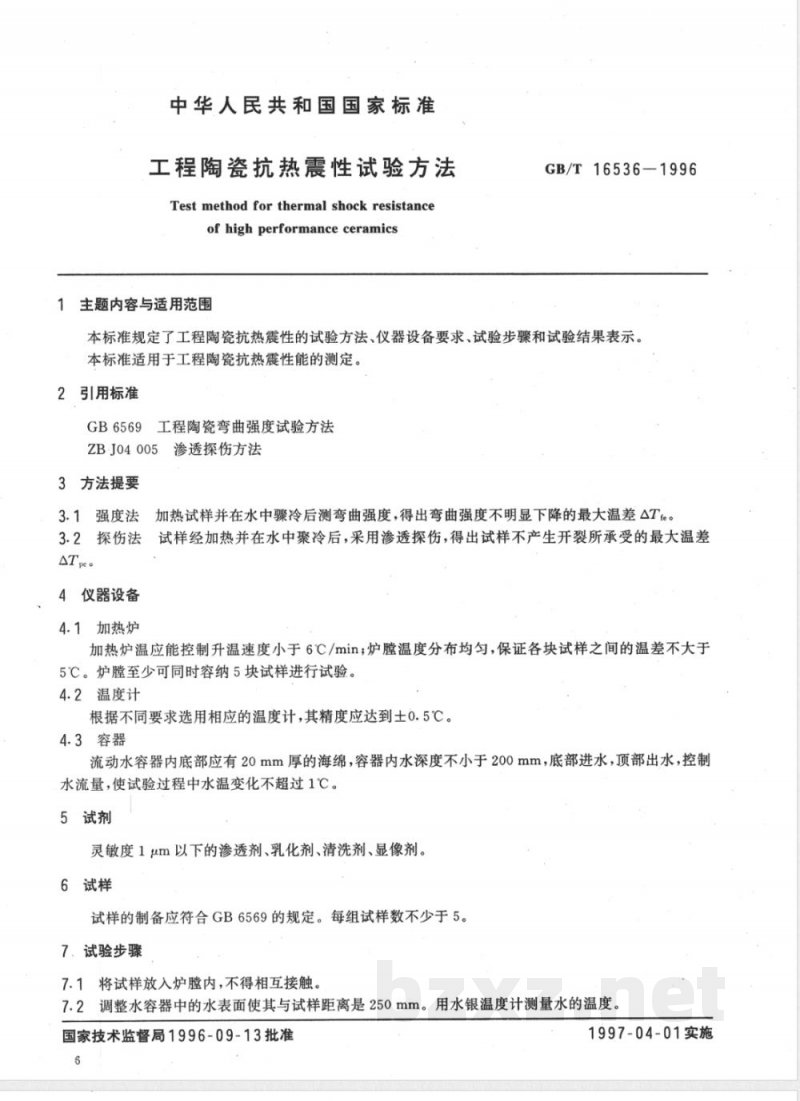

中华人民共和国国家标准
工程陶瓷抗热震性试验方法
Test method for thermal shock resistanceof highperformance ceramics
1主题内容与适用范围
GB/T16536-1996
本标准规定了工程陶瓷抗热震性的试验方法、仪器设备要求、试验步骤和试验结果表示。本标准适用于工程陶瓷抗热震性能的测定。2引用标准
GB6569工程陶瓷弯曲强度试验方法ZB·J04005渗透探伤方法
3方法提要
3.1强度法加热试样并在水中骤冷后测弯曲强度，得出弯曲强度不明显下降的最大温差△Tfe。3.2探伤法试样经加热并在水中聚冷后，采用渗透探伤，得出试样不产生开裂所承受的最大温差ATpe。
4仪器设备
4.1加热炉
加热炉温应能控制升温速度小于6℃/min；炉膛温度分布均匀，保证各块试样之间的温差不大于5℃。炉膛至少可同时容纳5块试样进行试验。4.2温度计
根据不同要求选用相应的温度计，其精度应达到士0.5℃。4.3容器
流动水容器内底部应有20mm厚的海绵，容器内水深度不小于200mm，底部进水，顶部出水，控制水流量，使试验过程中水温变化不超过1℃。5试剂
灵敏度1um以下的渗透剂、乳化剂、清洗剂、显像剂。6试样
试样的制备应符合GB6569的规定。每组试样数不少于5。7．试验步骤
7.1将试样放入炉膛内，不得相互接触。7.2调整水容器中的水表面使其与试样距离是250mm。用水银温度计测量水的温度，国家技术监督局1996-09-13批准6
1997-04-01实施
GB/T16536-1996
7.3以不大于6℃/min的升温速度加热试样至预定温度。保温20min后，打开炉门，让试样自由垂直落入室温水浴中在水中停留5min，取出，并在110士5℃下干燥2h，放入干燥器中自然冷却至室温。7.4按照GB6569规定的方法进行3点弯曲强度测试，按照ZBJ04005的规定进行渗透探伤，观察试样表面情况。
7.5按照GB.6569的规定，对原始试样进行常温弯曲强度测试。7.6采用另一组试样，调整预定温度重复7.1到7.4条试验步骤，直至达到试样强度明显下降或试样表面产生开裂的最大温差。
8结果计算
8.1抗热震性ATic。
从各温度点热震后弯曲强度值中，找出与室温弯曲强度相比没有明显下降时的最大温差△Tfe。8.2抗热震性ATpe。
用渗透探伤法观察试样表面，找出不产生表面开裂的最大温差ATpe。9试验报告
试验报告应包括：
9.1强度法
委托单位；
材质、试样表面粗糙度；
试样在常温，各热震温度点强度单值、平均值、标准偏差；试验机型号；
试验室温度；
试验日期、试验人员。
2渗透探伤法
委托单位；
材质，试样表面粗糙度；
探伤环境气温（15℃以下或50℃以上必须记录）；渗透温度（15℃以下或50℃以上必须记录）；探伤方法种类、渗透剂、乳化剂、清洗剂、显像剂；AT温差下试样表面状况；
试验日期，试验人员。
附加说明：
本标准由国家建筑材料工业局提出。本标准由全国工业陶瓷标准化技术委员会归口。本标准由国家建筑材料工业局山东工业陶瓷研究设计院负责起草。本标准主要起草人杨京生。

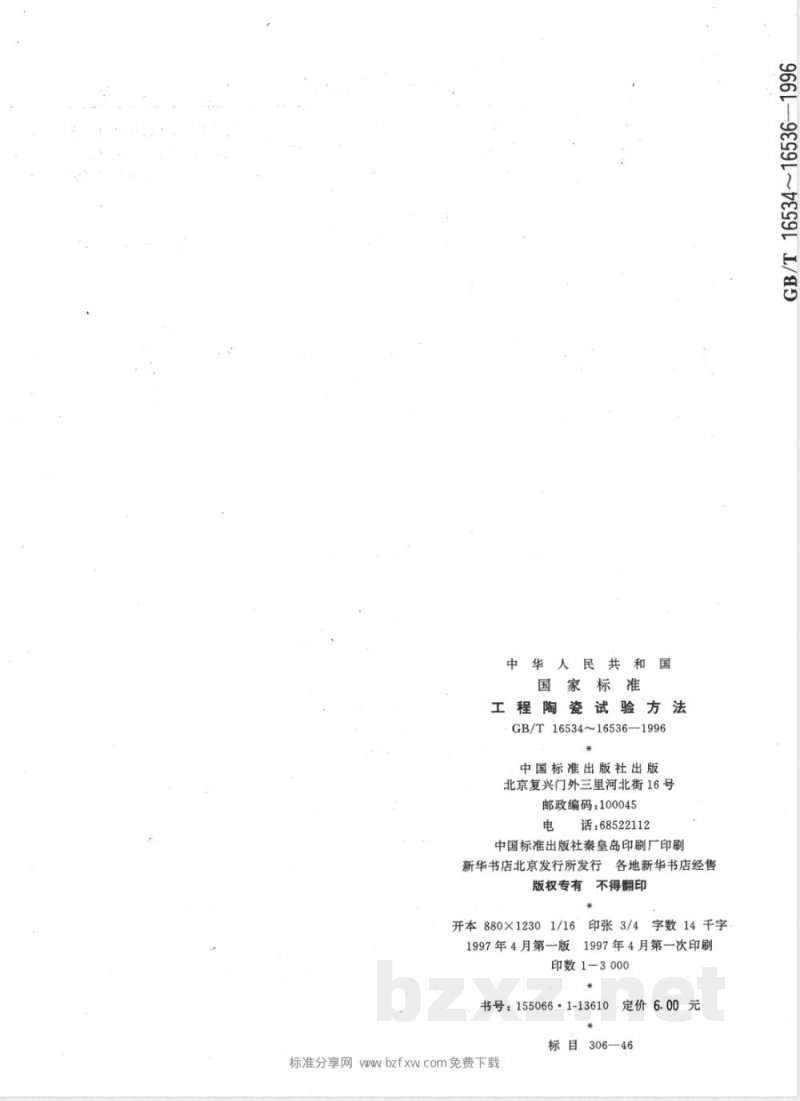

华人民共和国
国家标准
工程陶瓷试验方法
GB/T1653416536-1996
中国标准出版社出版
北京复兴门外三里河北街16号
邮政编码：100045
话：68522112
中国标准出版社秦皇岛印刷厂印刷新华书店北京发行所发行各地新华书店经售版权专有不得翻印
印张3/4字数14千字
开本880×12301/16
1997年4月第一版1997年4月第一次印刷印数1-3000
书号：155066·1-13610
标准分享网wwwbzfxwcom免费下载定价6.00元
标目306—46
