【国家标准(GB)】 信息处理系统 数据通信 使用测试环路的自动的故障隔离规程

GB/T16504—1996

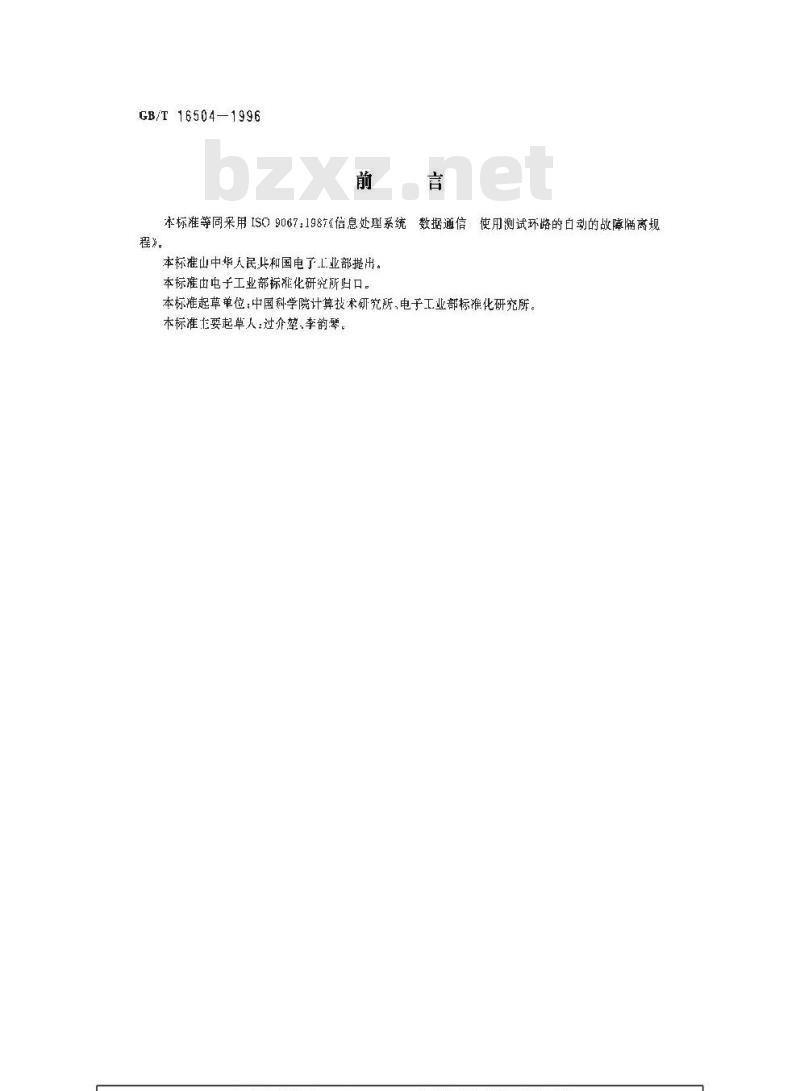

本标准等同采用ISO9067:1987信息处理系统数据通信使用测试环路的白动的故障隔离规程》。
本标准山中华人民共和国电了工业部提出。本标准由电子工业部标化研究所归口。本标准起草单位：中国料学院计算技术研究所，电子工业部标准化研充所本标准在要起草人：过介挚、李韵琴、B/E16504-1996

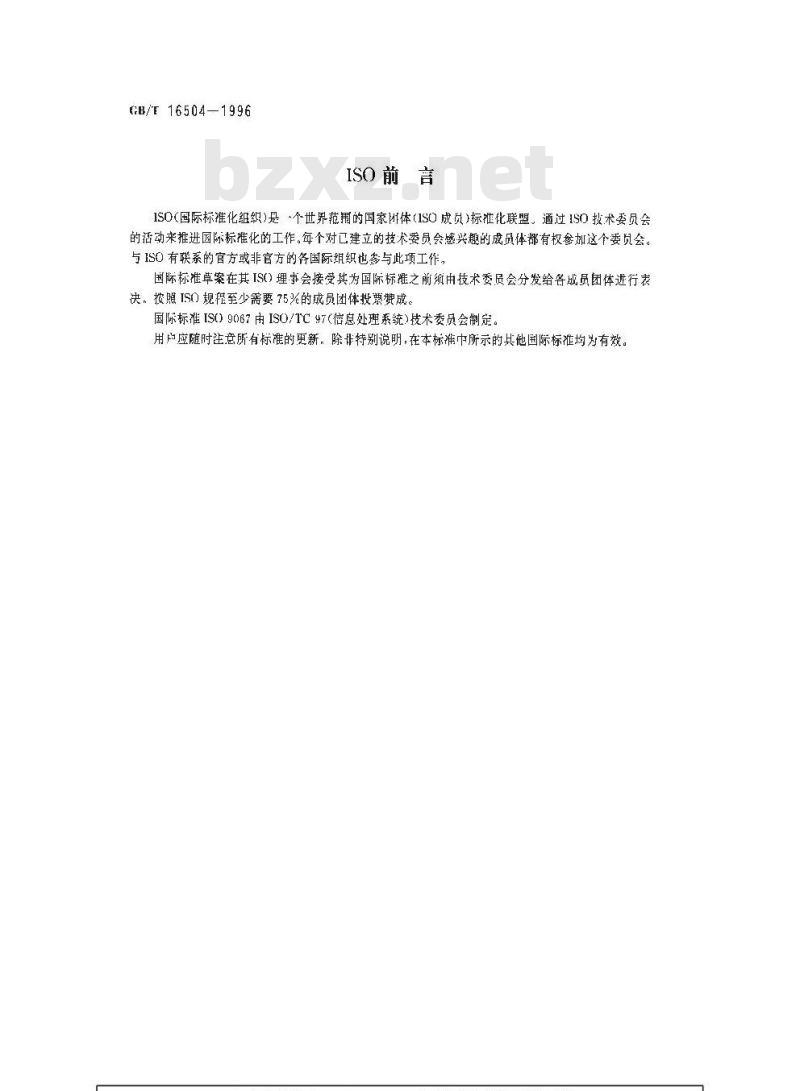

ISO前
1SO(国际标准化组织)是个世界范的国家川体（1SO成员）标准化联盟。通过1SO技术委员会的活动来推进国际标准化的工作。每个对已建立的技术委员会感兴趣的成员体都有权参如这个委员会与1SO有联系的官方或非官方的各国际组织也参与此项工作。国际标准草案在其IS(）理事会接受其为国际标雅之前须由技术委员会分发给各成员团体进行表决，按照ISO规程至少需要75%的成员团体投票费成。国际标准ISO9067由ISO/TC97（信息处理系统）技术委员会制定。用户应随时注意所有标准的更新。除非特别说明，在本标准巾所示的其他国际标准均为有效。中华人民共和国国家标准

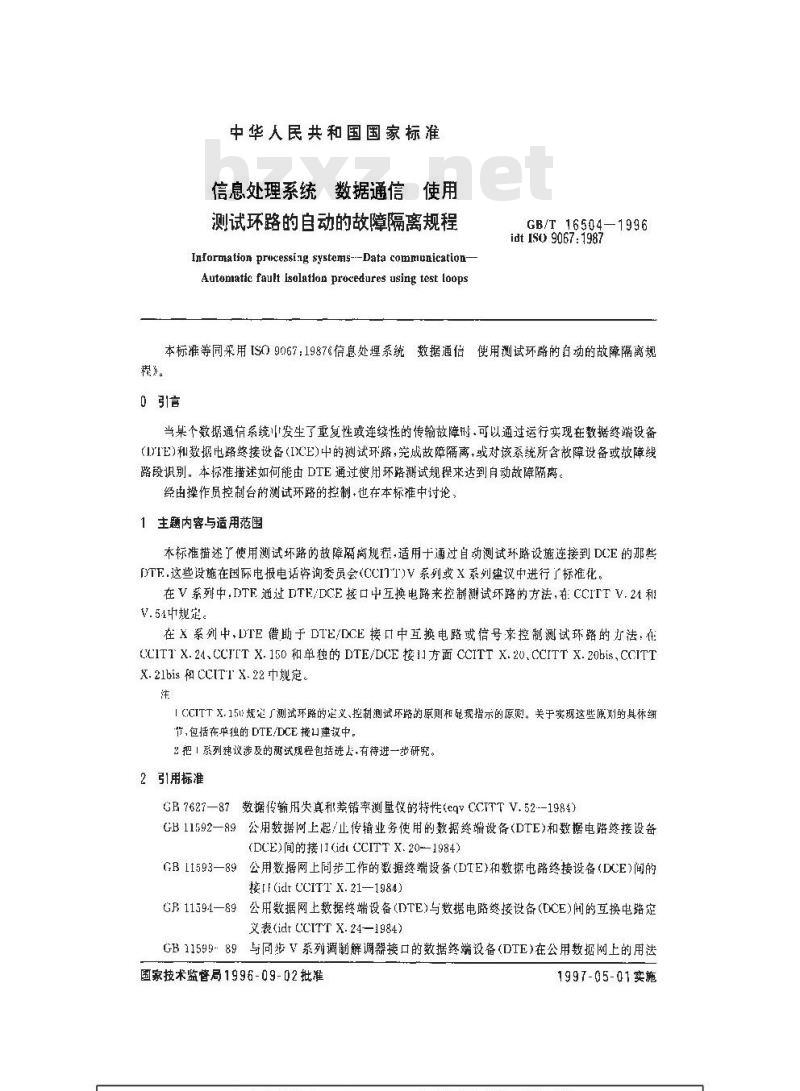

信息处理系统数据通信使用
测试环略的自动的故障隔离规程Information prkcessig systems-Data communicationAutonatic fault isolation proceduresusing test loopsGB/T 16504—1996
idt ISO 9067:1987免费标准bzxz.net
本标准等同采用ISO9067：1987信息处理系统数据通信使用测试环路的自动的故障隔离规程。
0引信
当某个数通信系统心发生了重复性或连续性的传输故障附，可以通过运行实现在数据终端设备(ITE)和数据电路终接设备(IJCE)中的测试环路，完成故障隔离，或对该系统所含故障设备或故障线路段识别。本标准描述如何能由DTE通过使用环路测试规程来达到自动故障隔离。经由操作员控制台的测试环路的控制+也在本标准中讨论，1主题内容与适用范围
本标准描述了使用测试坏路的故障阐离规程，适用十通过自动测试环路设施连接到DCE的那些DTE.这些设施在国际电报电话资询委员会(CCITT)V系列或X系列建议中进行了标准化。在V系列中，DTE通过DTE/DCE接口中互换电路来控制试环路的方法，在：CCITTV.2A和V.54规定。
在X系列中，LITE借助于DTE/DCE接日中互换电路或信号来控制测试环路的力法在CCITTX.24、CCITTX.150和单独的DTE/DCE接11方面CCITT X.20.CCITTX.20bis、CCITTX.21bis租CCITTX.22中规定。
ICCITTX.15规定测试环路的定义、控制测试环路的原则和显现指示的原则。关于实现这些原刘的具体细节,包括布单独的 DTE/DCE 接口建设中。2把！系列建议涉及的测试规程包括进上·有待进一步研究。2引用标准
GB7627—87数据传输用失真和差错率测量仪的特性(eqVCCTTTV.52--1984)GB11592一89公用数据网上起/止传输业务使用的数据终端设备(DTE)和数据电路终接设备(DCE)间的接II(idt CCITT X.20--1984)GB11593—89公用数据网上同步工作的数据终端设备（DTE)和数据电路终接设备（DCE)间的接[F(idt CCITT X. 21—1984)
GR11594—89公用数据网上数据终端设备(DTE)与数据电路终接设备(DCE)间的互换电路定义表(idt CCITT X. 24—1984)
GB1159989与同步V系列调解调器接口的数据终端设备(DTE)在公用数据网上的用法国家技术监督局1996-09-02批准1997-05-01实施
..comGB/T 16504 -1996
(eqv CCITT X.21bis—1984)
GB11600-89与异步双工V系列调制解调器接口的数据终端设备(DTE在公用数据网.上的用法(egv CCITT X. 20bis—1981)CCITTV.24:1993数据终端设备(DTF)和数据电路终接设备(DCE)之间的互换电路定义表CCITTV.54:1988调制解调器的环路测试设备CCITTX.22:19883～G类川户的多路复用数据终端设备（DTE)与数据电路终接设备(DCE)的接口
CC.ITTX.15h)：1988使用数据终端设备(DTE)与数据电路终接设备(I)CE)的测试坏路，对公用数据网进行维护测试的原则

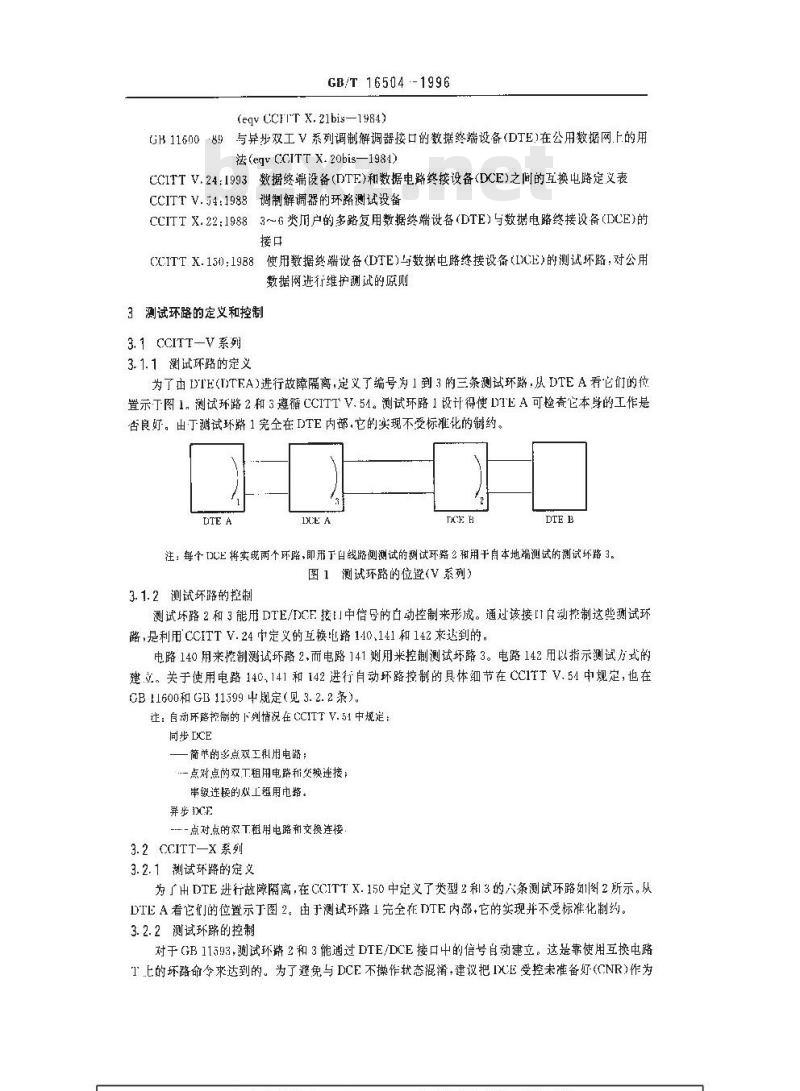

3测试环路的定义和控制
3. 1 CCITT-V 系列
3.1.1测试环路的定义
为了由DTE(I)TEA)进行故障隔离，定义了编号为1到3的三条测试环路，从DTEA看它们的位置示于图1。测试环路2和3遵循CCITTV.54。测试环路1设计得使DTEA可验查它本身的工作是否良好。由于溅试环路1完全在IDTE内部，它的实现不受标准化的制约。DTEA
TKCE B
注：每个IDCE将实现两个环路，即币于自线路侧测试的测试环路2甜用干自本地端测试的测试环路3。图1测试环路的位置(V系列)
3.1.2测试环路的控制
测试环路2和3能用DTE/IDCE接中信号的白动控制来形成。通过该接[I自动搭制这些测试环路，是利用CCITTV.24中定义的互筷电路140、141和142来达到的。电路140用来挖制测试环路2、而电路141刻用米控制测试坏路3。电路142用以指示测试方式的建立。关于使用电路140、141和142进行自动环路控制的具体细节在CCITTV.51中规定，也在CB11600和GB11599中规定（见3.2.2条）。注：自动环路势副的下列情况在CCITTV.51中规定：同步ICE
简单的多点双工乱用电路：
点对点的双T租用电路和交换连接：患级连接的双工租用电路。
异步ICE
-点对点的双T租用电路和交换连接3.2 CCITT-X 系列
3.2.1测试环路的定义
为了出DTE进行故障陷离，在CCITT×.150中定义了类型2利13的六条测试环路如图2所示。从DTEA看它们的位置示丁图2。由于测试环路1完全在DTE内部，它的实现并不受标准化制约。3.2.2测试环路的控制
对于GB11593，测试环路2和3能通过DTE/DCE接口中的信号自动建立。这是靠使用互换电路T.E的坏路命令来达到的。为了避免与DCE不操作状态混淆，建议把IXCE受控未准备好(CNR)作为该测试指示。
GB/T 16504—1996
注1：在G1311592中测试环路2和3的控制取决十LCE内部的自动环路控制设施。对十GB11600和GB11599，测试环路3的操作是利用V.24的用于控制的电路111和用于测试指示的电路142米进行的。：GB11599中测试环路2的操作是利用V.24的用于控制的电路140和用于测试指示的电路142来完成的。
注2：在GIB!1592中通过DTE对测试环路的使用以及在CCITTX.22中对测试环路2和3的控制尚待进一步研究。

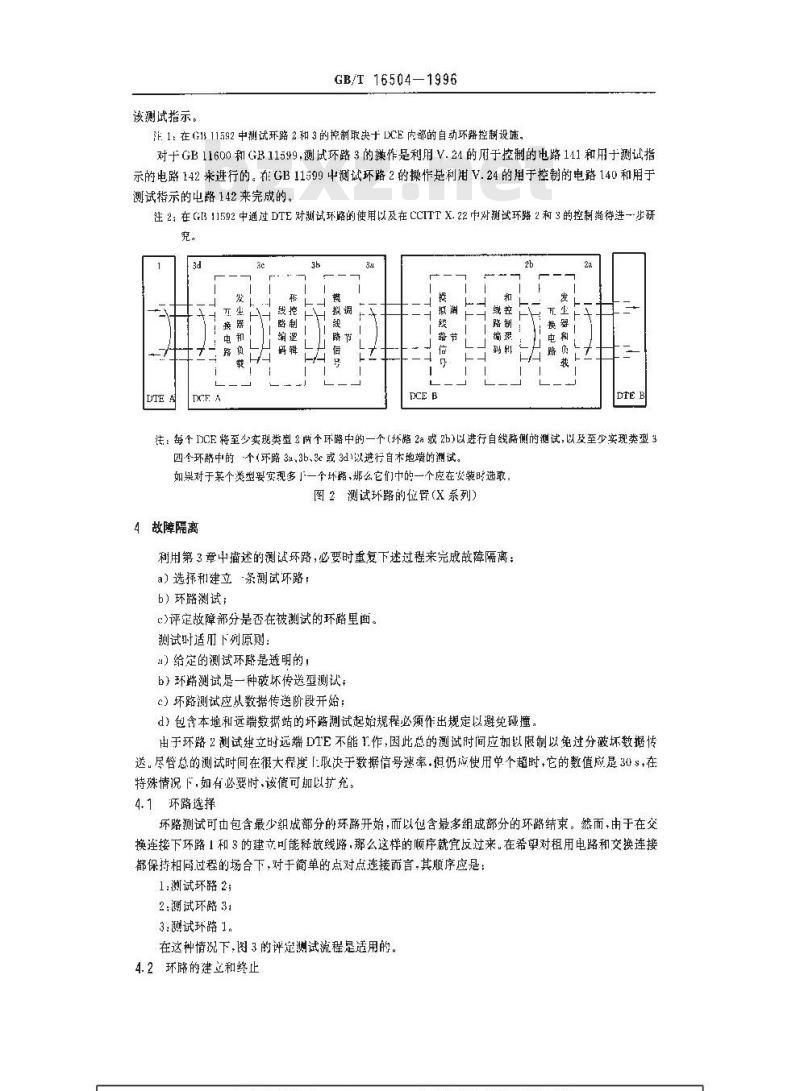

注：每个ICE将至少实现类型2荫个环路中的一个(环路2a或2b)以进行自线路侧的测试，以及至少实现类型3四个环路中的 个(环路 3a,3b、3c 或 3d1以进行自本地端的测试。如是对于某个类型要实观多小一个环璐,娜么它们中的一个应在安装明选取：图2测试环路的位置(X系列)
4故障隔离
利用第3章中摘述的测战环路，必要时重复下述过程来完成故璋隔离：a）选择和建立条测试环路！
b）环路测试：
c)评定故障部分是否在被测试的环路里面。测试时适用下列原则：
）给定的测试环路是透明的，
b）环路测试是一种被坏传送型测试；c）环路测试应从数据传送阶段开始：d）包含本地和远端数据站的坏路嗣试起始规程必须作出规定以避免碰撞，由于环路2测试建立时远端DTE不能1.作,因此总的测试时间应加以限制以免过分被坏数据传送。尽管总的测试时间在很大程度「取决于数据信号速率.惧仍应使用单个超时+它的数值应是30s+在特殊情况下，如有必要时，该值可加以扩充。A.1环路选择
坏路测试可凸包含最少组成部分的环蹄开始而以他含最多组成部分的环路结束。然而，由于在父换连接下环路1和3的建立可能释敬线路，那么这样的顺序就宜反过来。在希望对租用电路和交换连接都保持相同过程的场合下，对于简单的点对点连接而言，其顺序应是：1：测试环路2;
2:测试环路31
3.溅试环路1，
在这种情况下，图3的评定测试流程是适用的。4.2环路的建立和终止
GB/T 16504—1996
测试环路按照有关的CCITT建议中规定的规程来建立和终止。测试阶段
测试阶段中，应发送个测试信息电子并与返回的相比较。出于测试环路是透明的，因此任何测试信号都可使用建议把GB7627规的511bit伪随机模式包括到这些信号中去。在同步传输情况下，测试信号可以是一串重复的511bit模式的长序列。在异步传输的情记下，测试信号可以由分割成一串字符序列的511 bit模式所组成，其中每一个字符都添加了起始和停止码元。若经验表明5]1bit模式不足以检出某些故障或设备缺陷时，就可以使用不把511bit模式包括进去的专门的测试模式。
4.4测试的评定
确定某个有毛病的成分是否在该测试环路内,取决于下列情况之一：测试环路不能建立；
——测试电文不返回，
测试电文的差错率超过了当前极限值，当前极限值的采用需要了解正带传输质量。合适的极限值应与网络提供者讨论确定。评定测试流应如图3所示。
..com注
GB/F 16504-- 1996
事件，
1点对点连接的数据站，或多点连接的主控站2--建立环路2
3—环路2邑建立
4一发送测试电文
5--电文已返向
6-一差错限已超过
7—建立环路3
8—环路3已建立
9--发送测试电文
10电文已返回
11差错门限巴过
12—建立环路1
13发送测试电文
14电文已返回
15-差错限已超过
16--环路 1中的组成分有故障,环路 2 和 3 中的组皮部分臣能有故障
17—环路 3 中的组史部分有故障,环路 2中的组成部分可能有故障I8一线路或DCCB中的组成部分有故摩19在环路2中无差带的组成部分
20环路测试结束
21：从另-端π始测试
1连接没有建立时的评定测试流从事件7开始。2Y—是;N--否。
3评定测试流
