【化工行业标准(HG)】 氟塑料衬里单级单吸化工离心泵技术条件

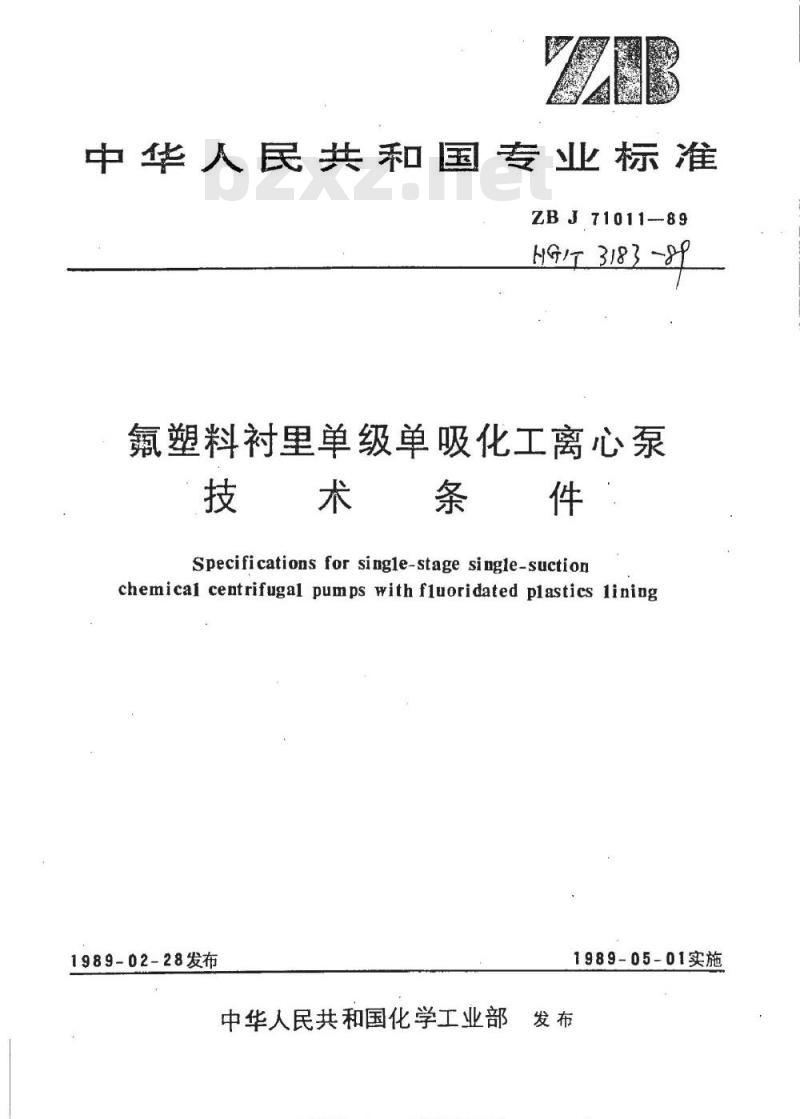

中华人民共和国专业标准
ZBJ71011-89
HG1T 3183 -80
氟塑料衬里单级单吸化工离心泵技术条件
Specifications for single-stage single-suctionchemical centrifugal pumps with fiuoridated plastics lining1989-02-28发布
1989-05-01实施
中华人民共和国化学工业部
标准规换网bs口gpcom各美标准行业资料免费下载中华人民共和国专业标准

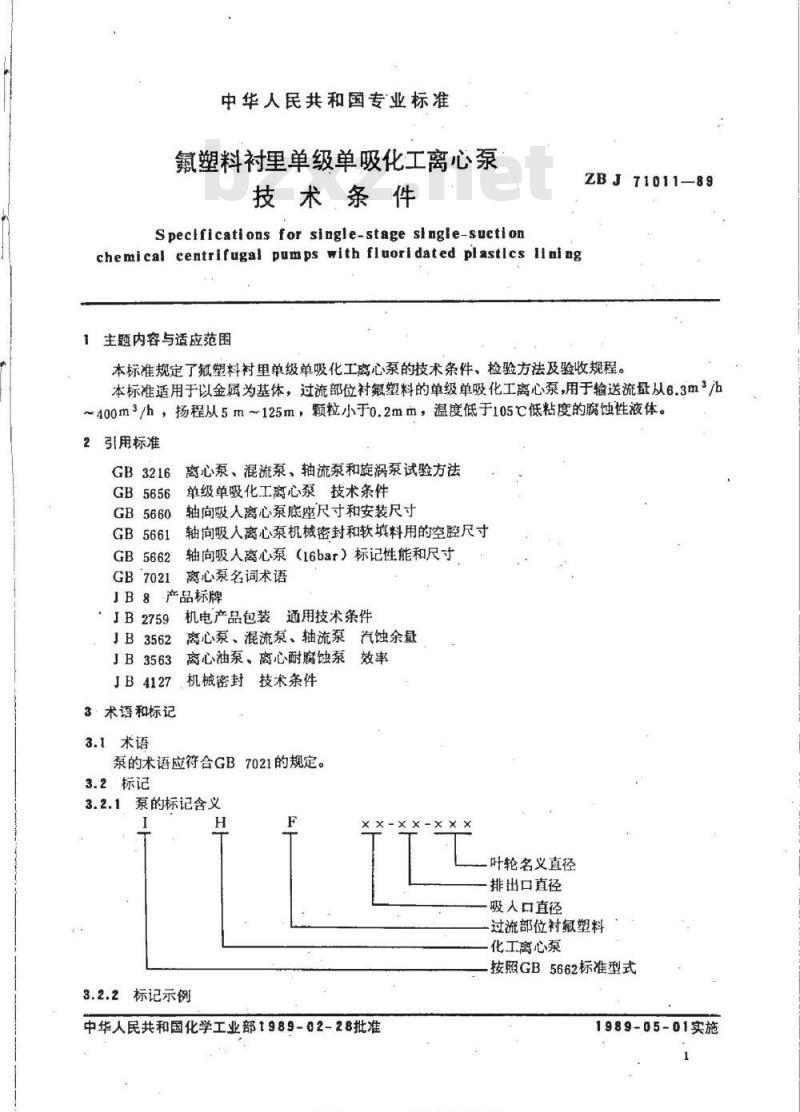

氟塑料衬里单级单吸化工离心泵技术条件
ZBJ 71011-89
Specifications for single-stage slngle-suctionchemical centrifugal pumps with fluoridated plastics lining1主题内容与适应范围
本标准规定了氟塑料衬单单级单吸化工离心泵的技术条件、检验方法及验收规程。本标准适用于以金属为基体，过流部位衬氟塑料的单级单吸化工离心泵，用于输送流量从6.3m/h~400m3/h，扬程从5m125m，颗粒小于0.2mm，温度低于105℃低粘度的腐蚀性液体。2引用标准
离心泵、混流泵、轴流泵和旋涡泵试验方法GB3216
GB5656
GB5660
GB5661
GB5662
GB7021
单级单吸化工离心泵技术条件
轴向吸人离心泵底座尺寸和安装尺寸轴向吸入离心泵机械密封和软填料用的空腔尺寸轴向吸人离心泵（16bar）标记性能和尺寸离心泵名词术语
产品标牌
JB2759
JB3562
JB3563
机电产品包装
通用技术条件
离心泵、混流泵、轴流泵汽蚀余盘离心油泵、离心耐腐蚀泵
JB4127
机械密封技术条件
3术语和标记
3.1术语
泵的术语应符合GB7021的规定。3.2标记
3.2.1泵的标记含义
3.2.2标记示例
中华人民共和国化学工业部1989-02-28批准XX
叶轮名义直径
排出口直径
吸入口直径
过流部位衬氟塑料
化工离心泵
按照GB5662标准型式
1989-05-01实施
标准预换网.bzo%区comZBJ71011-89

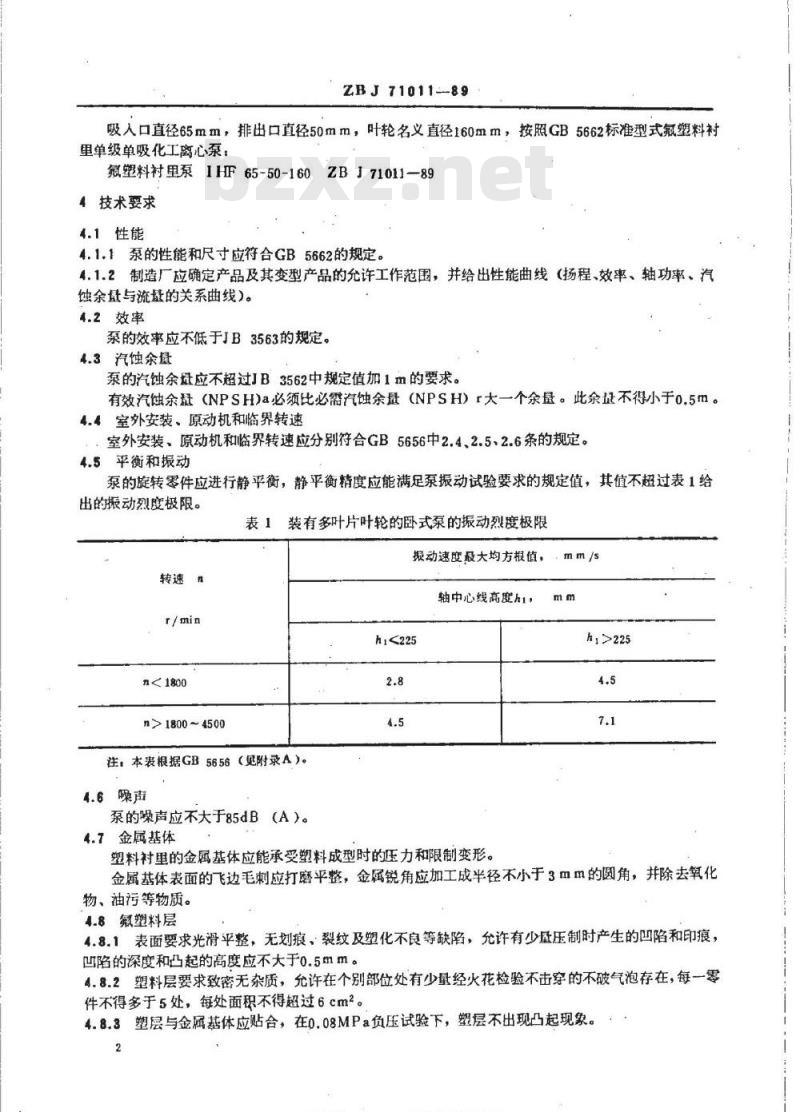

吸人口直径65mm，排出口直径50mm，叶轮名义直径160mm，按照GB5662标准型式氟塑料衬里单级单吸化工离心泵，
氟塑料衬里泵 IHF 65-50-160ZBJ71011—894技术要求
4.1性能
4.1.1泵的性能和尺寸应符合GB5662的规定。4.1.2制造厂应确定产品及其变型产品的允许工作范围，并给出性能曲线（扬程、效率、轴功率、汽蚀余量与流摄的关系曲线）。
4.2效率
泵的效率应不低于JB3563的规定。4.3汽蚀余量免费标准bzxz.net
泵的汽蚀余过应不超过JB3562中规定值加1m的要求。有效汽蚀余量（NPSH)a必须比必需汽蚀余量（NPSH）r大一个余垦。此余盘不得小于o.5m。4.4室外安装、原动机和临界转速室外安装、原动机和临界转速应分别符合GB5656中2.4、2.5、2.6条的规定。4.5平衡和振动
泵的旋转零件应进行静平衡，静平衡精度应能满足泵动试验要求的规定值，其值不超过表1给出的振动烈度极限。
表1装有多叶片叶轮的卧式泵的振动烈度极限报动速度最大均方根值，mm/s
转速n
轴中心线高度h1，
hi<225
n<1800
n>1800~4500
注：本表根据GB5656（见附录A）。4.6噪声
泵的噪声应不大于85dB（A）。
4.7金属基体
塑料衬里的金属基体应能承受塑料成型时的压力和限制变形。mm
h,>225
金属基体表面的飞边毛刺应打磨平整，金属锐角应加工成半径不小于3mm的圆角，并除去氧化物、油污等物质。
4.8氟塑料层
4.8.1表面要求光滑平整，无划痕、裂纹及塑化不良等缺陷，允许有少量压制时产生的凹陷和印痕，凹陷的深度和凸起的高度应不大于o.5mm。4.8.2塑料层要求致密无杂质，允许在个别部位处有少量经火花检验不击穿的不破气泡存在，每一零件不得多于5处，每处面积不得超过6cm2。4.8.3塑层与金属基体应贴合，在0.08MPa负压试验下，塑层不出现凸起现象。2
标准换换岗.bz0%区ccmZBJ71011—89

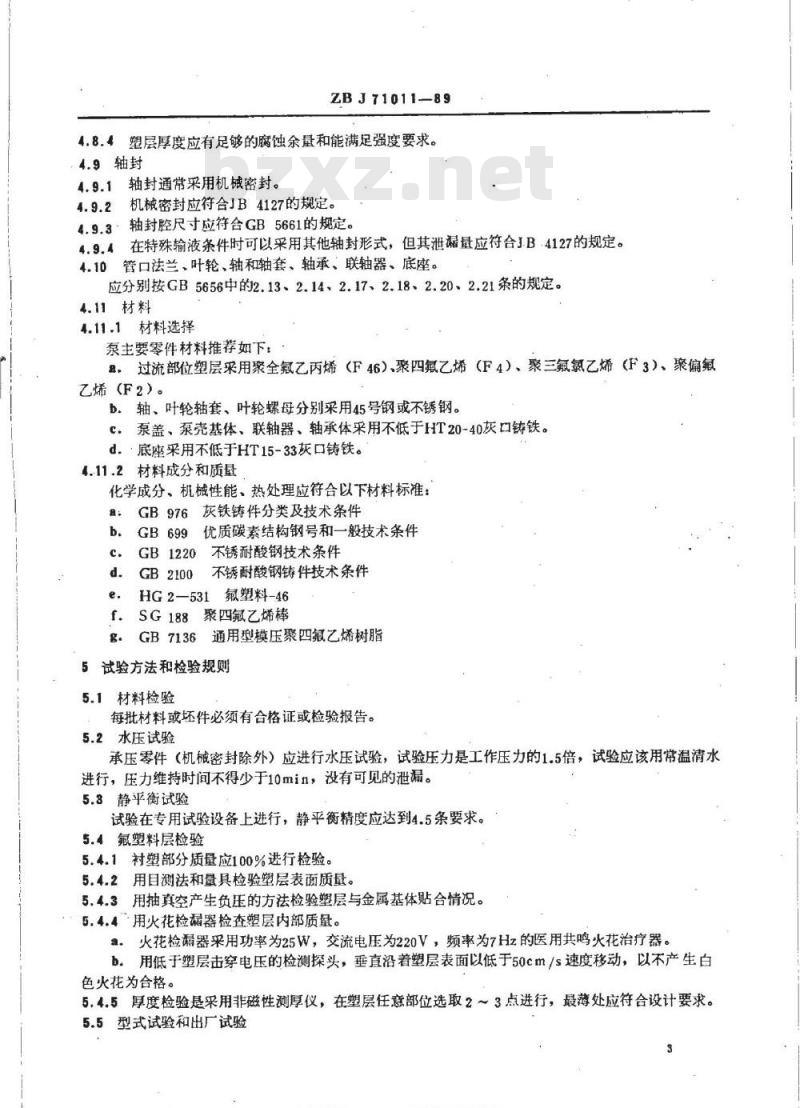

4.8.4塑层厚度应有足够的腐蚀余量和能满足强度要求。4.9轴封
轴封通常采用机械密封。
机械密封应符合JB4127的规定。4.9.2
轴封腔尺寸应符合GB5661的规定。4.9.3
在特殊输液条件时可以采用其他轴封形式，但其泄漏量应符合JB.4127的规定。4.9.4
管口法兰、叶轮、轴和轴套、轴承、联轴器、底座。4.10
应分别按GB5656中的2.13、2.14、2.17、2.18、2.20、2.21条的规定。4.11材料
4.11.1材料选择
泵主要零件材料推荐如下：
ε，过流部位塑层采用聚全氟乙丙烯（F46）、聚四氟乙烯（F4）、聚三氟氯乙烯（F3）、聚偏氟乙烯（F2）。
b。轴、叶轮轴套、叶轮螺母分别采用45号钢或不锈钢。c，泵盖、泵壳基体、联轴器、轴承体采用不低于HT20-40灰口铸铁。d.底座采用不低于HT15-33灰口铸铁。4.11.2材料成分和质量
化学成分、机械性能、热处理应符合以下材料标准：a
灰铁铸件分类及技术条件
优质碳素结构钢号和一般技术条件GB1220
GB2100
不锈耐酸钢技术条件
不锈耐酸钢铸件技术条件
HG2-531
氟塑料-46
聚四氟乙烯棒
GB7136
通用型模压聚四氟乙烯树脂
5试验方法和检验规则
5.1材料检验
每批材料或坏件必须有合格证或检验报告。5.2水压试验
承压零件（机械密封除外）应进行水压试验，试验压力是工作压力的1.5倍，试验应该用常温清水进行，压力维持时间不得少于10min，没有可见的泄漏。5.3静平衡试验
试验在专用试验设备上进行，静平衡精度应达到4.5条要求。5.4氟塑料层检验
5.4.1衬塑部分质量应100%进行检验。5.4.2用自测法和量具检验塑层表面质量。5.4.3用抽真空产生负压的方法检验塑层与金属基体贴合情况。5.4.4用火花检漏器检查塑层内部质量。a.火花检漏器采用功率为25W，交流电压为220V，频率为7Hz的医用共鸣火花治疗器。b.用低于塑层击穿电压的检测探头，垂直沿着塑层表面以低于50cm/s速度移动，以不产生白色火花为合格。
5.4.5厚度检验是采用非磁性测厚仪，在塑层任意部位选取2～3点进行，最薄处应符合设计要求。5.5型式试验和出厂试验
标焦捷搜网
ZBJ71011-89

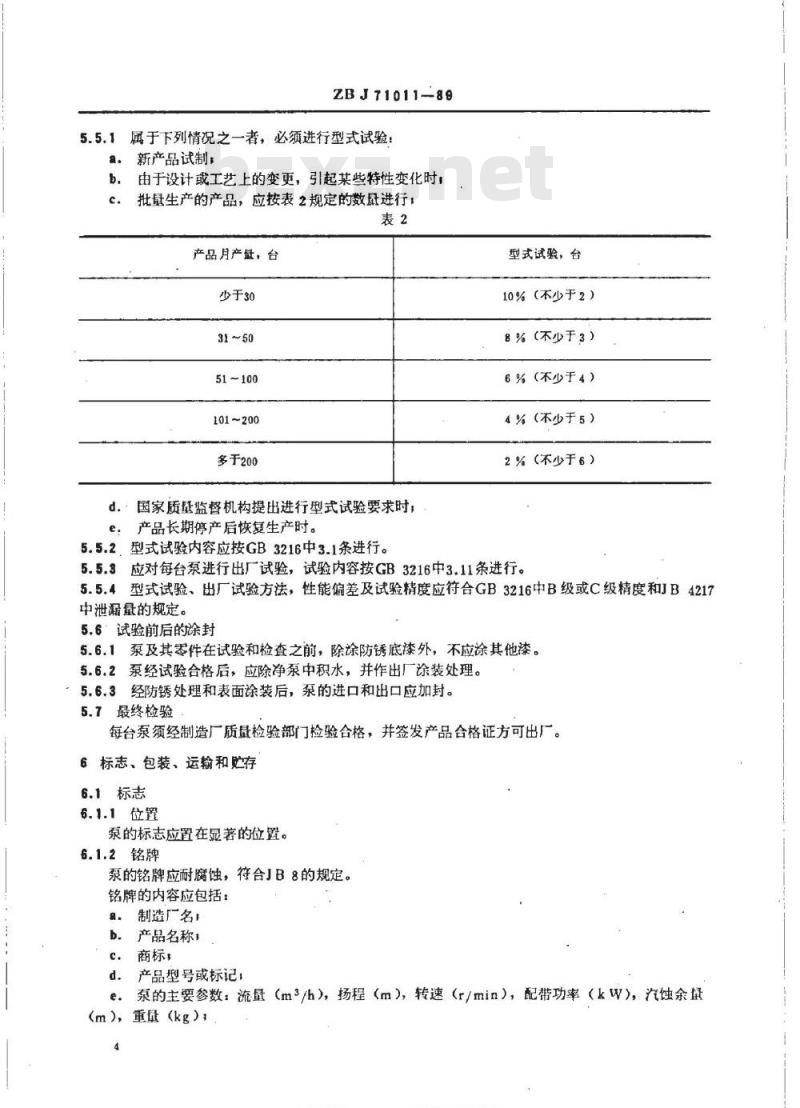

5.5.1属于下列情况之一者，必须进行型式试验：。新产品试制：
由于设计或工艺上的变更，引起某些特性变化时，b.
批量生产的产品，应按表2规定的数最进行：表2
产品月产量，台
少于30
51~100
101~200
多于200
d.国家质量监督机构提出进行型式试验要求时；e：产品长期停产后恢复生产时。5.5.2，型式试验内容应按GB3216中3.1条进行。型式试验，台
10%（不少于2）
8%（不少于3）
6%（不少于4）
4%（不少于5）
2%（不少于6）
5.5.3应对每台泵进行出厂试验，试验内容按GB3216中3.11条进行。5.5.4型式试验、出厂试验方法，性能偏差及试验精度应符合GB3216中B级或C级精度和JB4217中泄漏量的规定。
5.6试验前后的涂封
5.6.1泵及其零件在试验和检查之前，除涂防锈底漆外，不应涂其他漆。5.6.2泵经试验合格后，应除净泵中积水，并作出厂涂装处理。5.6.3经防锈处理和表面涂装后，泵的进口和出口应加封。5.7最终检验
每台泵须经制造厂质量检验部门检验合格，并签发产品合格证方可出厂。6标志、包装、运输和贮存
6.1标志
6.1.1位置
泵的标志应置在显著的位置。
6.1.2铭牌
泵的铭牌应耐腐蚀，符合JB8的规定。铭牌的内容应包括：
制造厂名：
产品名称，
商标，
产品型号或标记：
泵的主要参数：流量（m3/h），扬程（m），转速（r/min），配带功率（kW），汽蚀余量e.
（m），重量（kg）
标准换换网.beBoso.
f．制造日期和生产批号。
ZBJ71011--89
6.1.3旋转方向牌
旋转方向牌应耐腐蚀，符合JB8的规定，在显著位置用醒目的红色箭头表示。6.2包装
6.2.1产品的包装应符合JB2759的规定。6.2.2包装箱内应有装在防水防潮文件袋内的下列资料：8。
产品合格证：
b.产品说明书（包括安装图等）c.
装箱清单。
6.3运输
应采取措施避免产品在运输过程中由于振动和碰撞引起的损环。6.4贮存
泵在存放中应防止锈蚀和损坏，泵的油封有效期为12个月，到期应进行检查。标准换接网wbawomo.com各类标准行业资料免费下教Y
ZB'J71011-89
最大位移（参考GB5656）
（补充件）
赖率，Hz
转速，r/min
注：对于各种不同的均方根速度值，最大位移（单向报幅）是转速的函数。标准摄摄障
cm各类标准行业资料免费下教
71011-89
附加说明：
本标准由中国化工装备总公司提出。本标准由化学工业部化工机械研究院归口。本标准由无锡化工仪表厂负责起草。本标准起草人竺蟾麟、顾炳文。标准投疫险mx.128080.ccm中华人民共和国
专业标准
氮塑料衬里单级单吸化工离心泵件
技术条
ZBJ71011—89
中国标准出版社出版
（北京复外三里河）
中国标准出版社北京印刷广印刷新华书店北京发行所发行各地新华书店经售版权专有不得翻印
开本880×12301/16印张3/4字数110001990年4月第一版1990年4月第一次印刷印数1-2100
书号：155066·2-7455
标目125-54
