【化工行业标准(HG)】 尿素高压设备制造检验方法 尿素级超低碳铬镍钼奥氏体不锈钢品间腐蚀倾向试验的试样制取

ICN 71.120,10;75.T80.20;23.020.30G 93
备案号：10952—2002
中华人共和国化行业标准
HGT31722002
代替 HG/T 3172—1987
尿素高压设备制造检验方法
尿素级超低碳铬镍钼奥氏体不锈钢晶间腐蚀倾向试验的试样制取
Fabrication and inspcction method forTligh pressureurea eguipment preparationof thetest couponsfor ihe inlergranular corrawion Irenl test on the ureagrade extra low carbon Cr-Ni-Mo austenitic stainless steel2002-09-28发布
2003-06-01实施

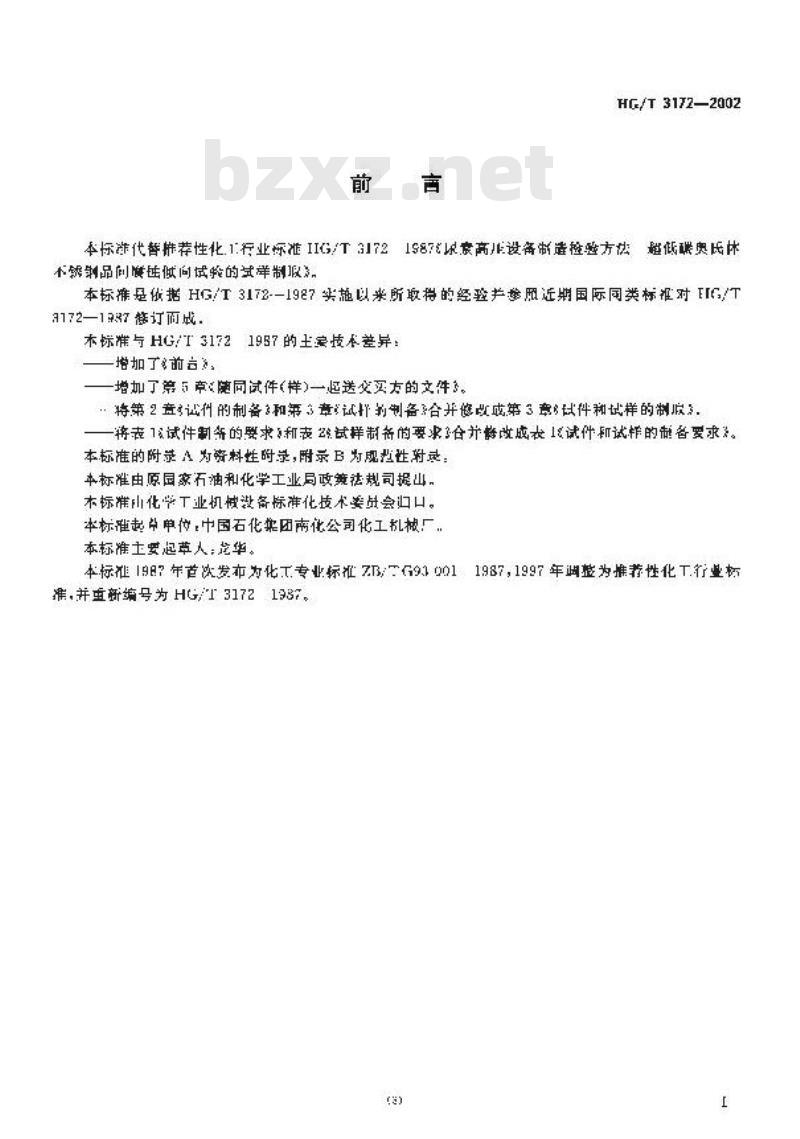

华人民传和国国精经齐易季会发布前言
HG/T3172—2002
本标准代替带荐性化.1.行业标准IIG/T31721S87求衰高正设备制造检验方法超低磁奥氏述锈制品同展向试整的式详制服。本标推是做据HG/T3172--1927实施以来所取将的经验并参照近期国际同类标准对IG/T3172—1$37订而成.
木标准与HG/T31721957的土宝技本差异：增加了前》，
一增加了第5随同试件(样)一起送交买方的文件3。：将第2查试仆的制备3和第3章试择为制备合并修收成第3章试件试样的制假3.一将表1试件制等的要求和表2试样制备的要求3合并静改成衣1&试件即试样的制各要求。本标准的附益A为资料性附录，附录B灯现性对录：本杯准由原园家石油和化学工业局政燕法规司提山，木标准山化学工业机械设备标准化技术要员会口。本标准起单单位，中国石化类团南化公司化工机械厂本标准主要起草人：华。
本标准1987年首沈发布为化T专业标准7B，7G93001：1987，1997年调整为推荐性化T.行业标推，并重新编号为HG/T31721937。s

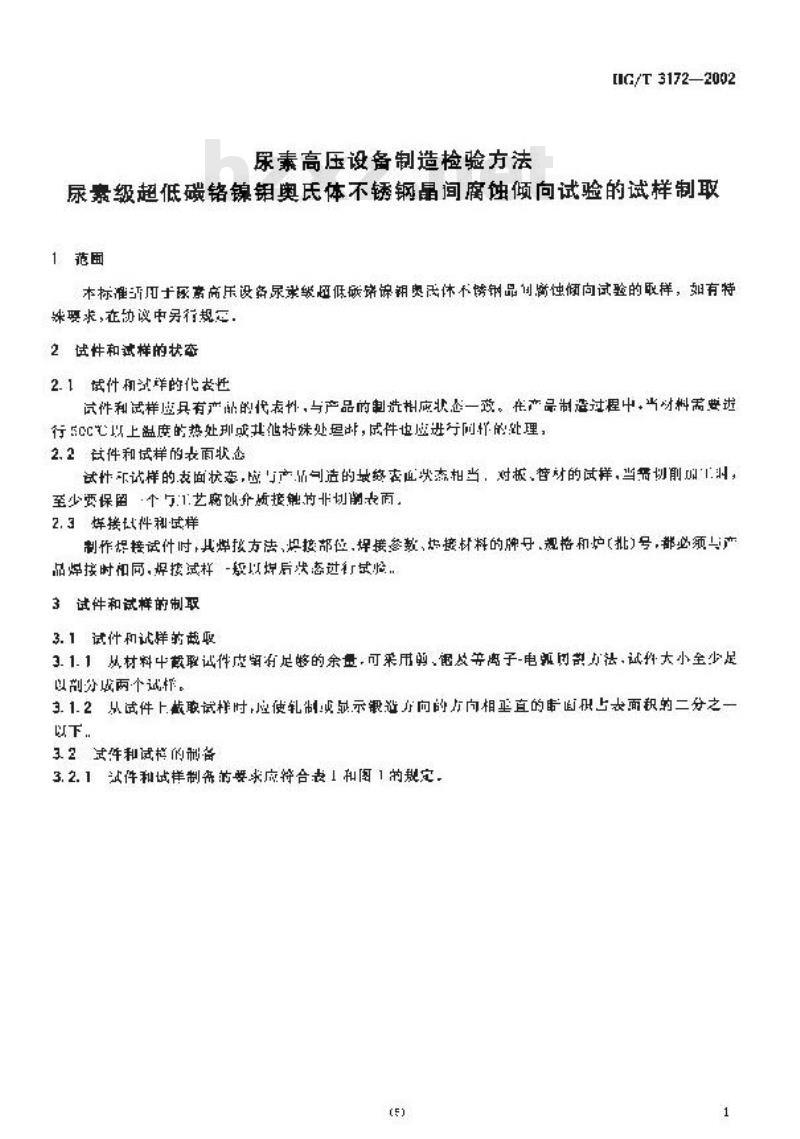

尿素高压设备制造检验方法
[IG/T3172—2002
尿素级超低碳铬镍钥奥氏体不锈钢晶间膚蚀倾向试验的试样制取1范面bzxZ.net
本标准旧于医离高压设备尿求级超低碳铭锦朝奥民体不烤钢品刊商蚀衡向试验的取样，如有特殊要求，在协议中另行规司，
2试性和试样的状牵
2.1试件和次详的代性
试件和试样应具有产品的代表性，与产品的制选相应状态一效。在产品制造过程中，当财料需要进行50C它以上温度的热处抑或其他特殊处坦比，成件也应进行间样的趾理，2.2试件和试样的表面状态
试性环试样的表面状态，险了产句造的终血森相当，对板，管财的试样，当需例前加州，至少要保·个宁：1艺腐蚀开质接融的非划削表面2.3焊接件租试样
制作焊接试件时，其焊技方法、接部位，焊接参数、炉接材料的牌号规格和炉（批）号，都必须与产品焊按时和同，焊接试样-以煤后决态过行试临.3试件和试样的制取
3.1试件和试样前做单
3.1.1从材料中散取试件皮朝有足够的余量，可采用剪、及等离子-电美团部力法，试件大小全少足以副办战两个试。
3.1.2从试件上载取试样时应使轧制或品示锻造办向的方向相乎直的需面供占表面积的二分之以下.
3.2式件和试格的利省
3.2.1试件和试样制备范要求应符合表1和图1的规定，(E)

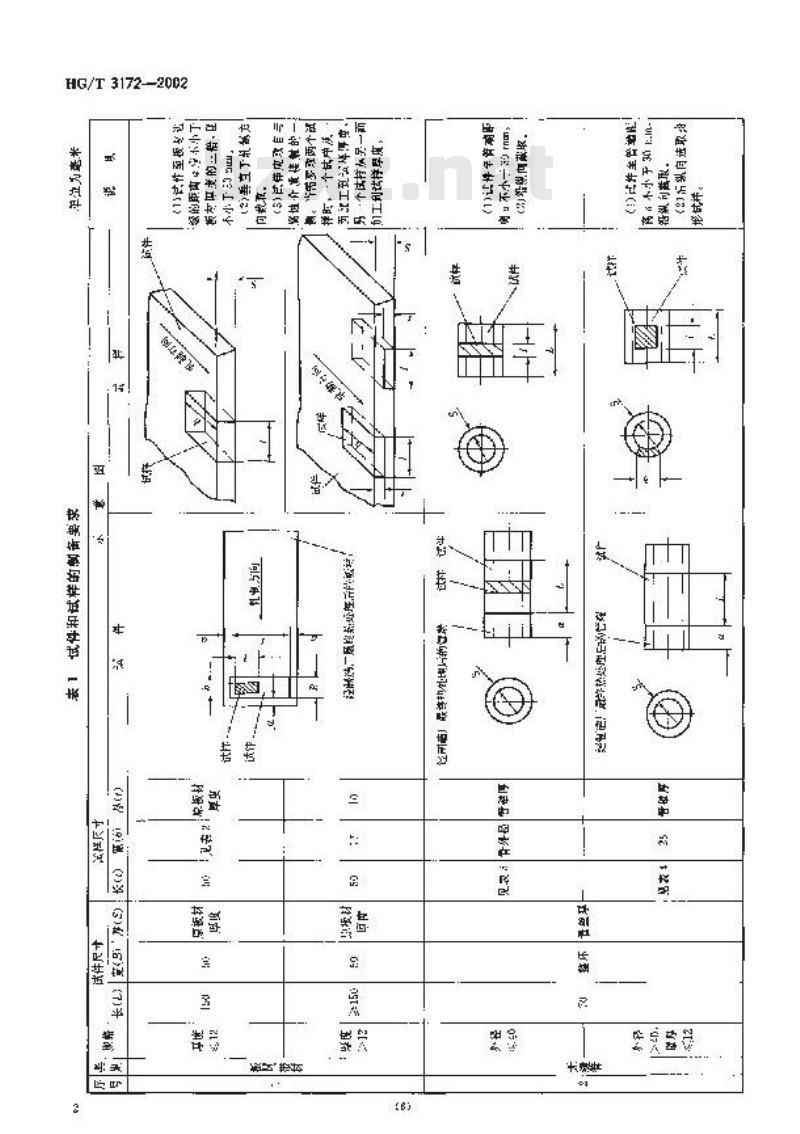

HG/T3172-2002
教以带#
HG/T 3172-2002
就升多理
医你会
“程日游
{群}1辈
面石品
未健车
HG/T3172—2002
些与样研回乐
我的乐膜
老知雕吸魁
树实心

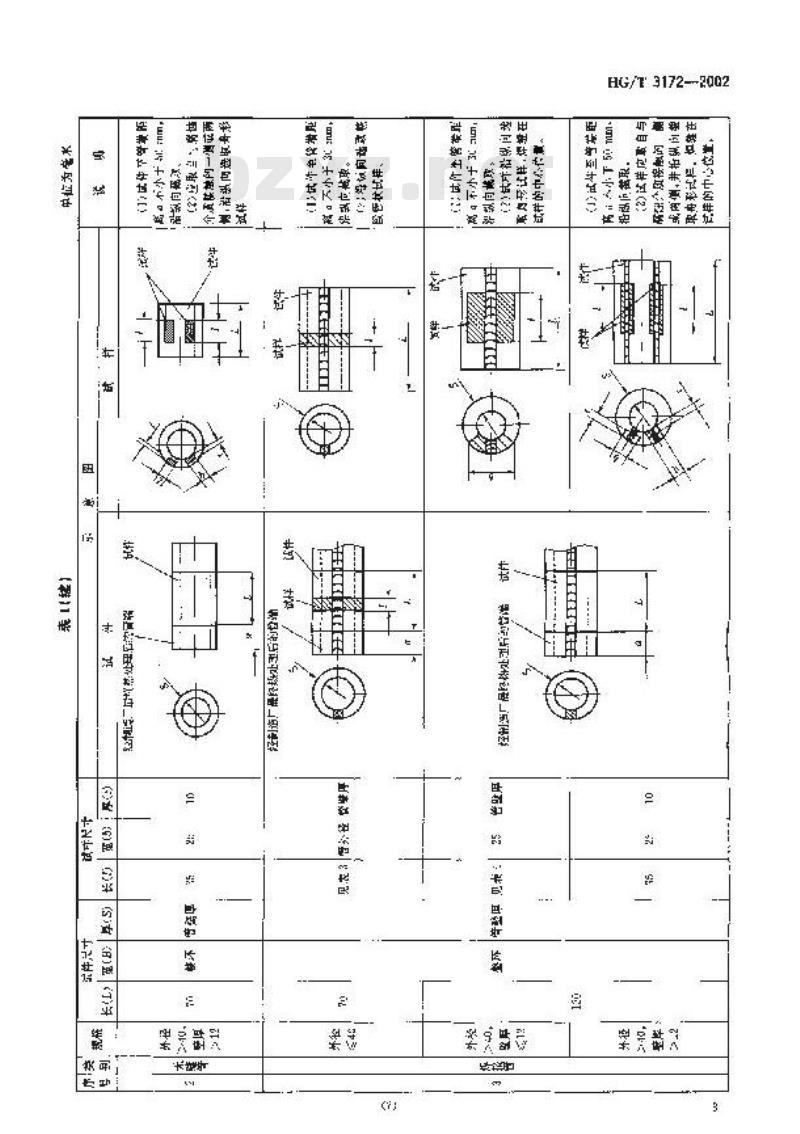

HG/T3172—2002
中（）
（1）
中酒公
饮耀钢
推树奖心>
IIG/T 3172—2002
“年一会的
制车生
核美型
解做环了
利棚饼匠小如
七年做机内件前事接政秀
扫楼件
(二0)
然花丽菜
源理！
锦饭奶
各社尺，
被可不机加工
听报料
臣彩女
HG/T3172-—2002
好种尺」
格机H
HG/T3172—2002
521:-0
购品然
低早与惊的装
各种民于
于与的等
弹装节
G/T3172—2002
EG/T3172—2002
步摄唯焊
手二届地
1一带概堆单的试性日带极与带摄堆焊充挂区的证详血一婵条电要焊的试焊条电强焊与带慢堆焊交摘区迟样图1带假-焊备电熏焊堆焊试件示需图3.2.2当用剪法取样时，应通过切划前加工，除去剪似影响部分。E
单位为壹求
3.2.试样表面可用、铣或划削如工，举面租格虚为3.2r血，不允许磨产。加工过程中应防止式样过热和加工伸化。切剂刀具的材料、几侧角度以及划刚用量拳见附录A，3.2.4试样尺寸及在试件上载取的部位应符合表1.表2、表3、表4的现宦。10
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
