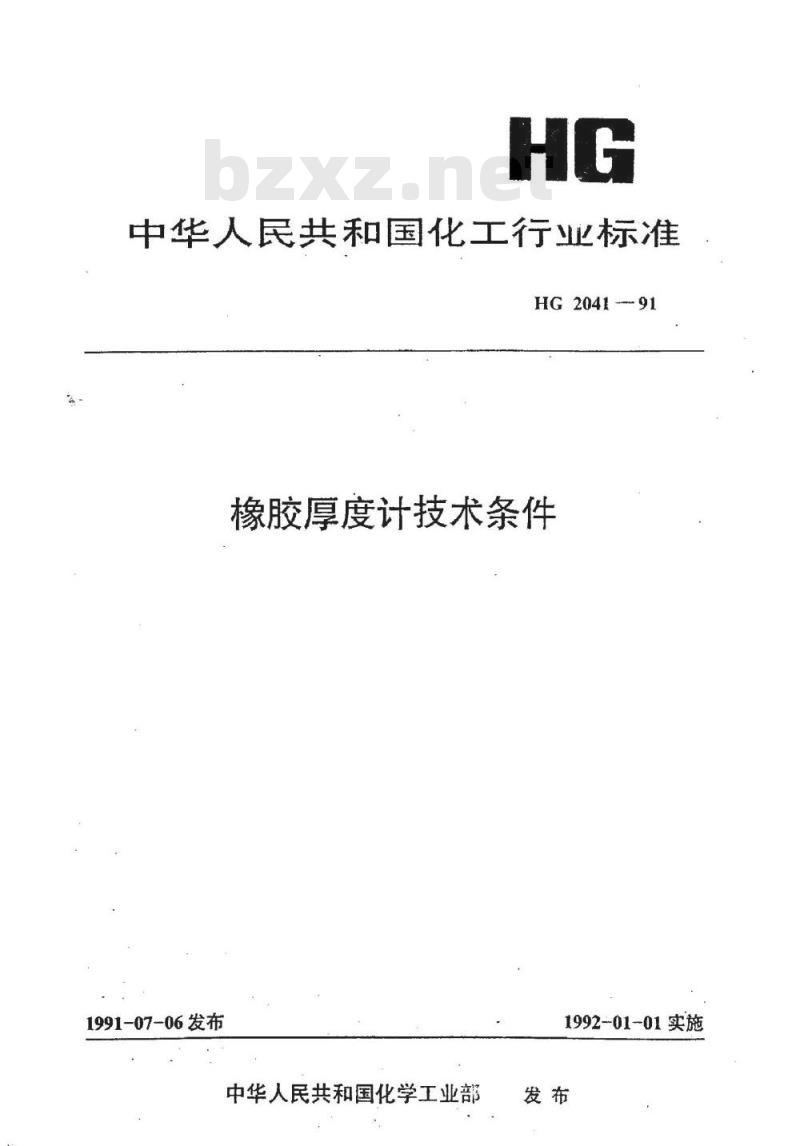

【化工行业标准(HG)】 橡胶厚度计技术条件

中华人民共和国化工行业标准
HG2041--91
橡胶厚度计技术条件
1991-07-06发布
中华人民共和国化学工业部
1992-01-01实施

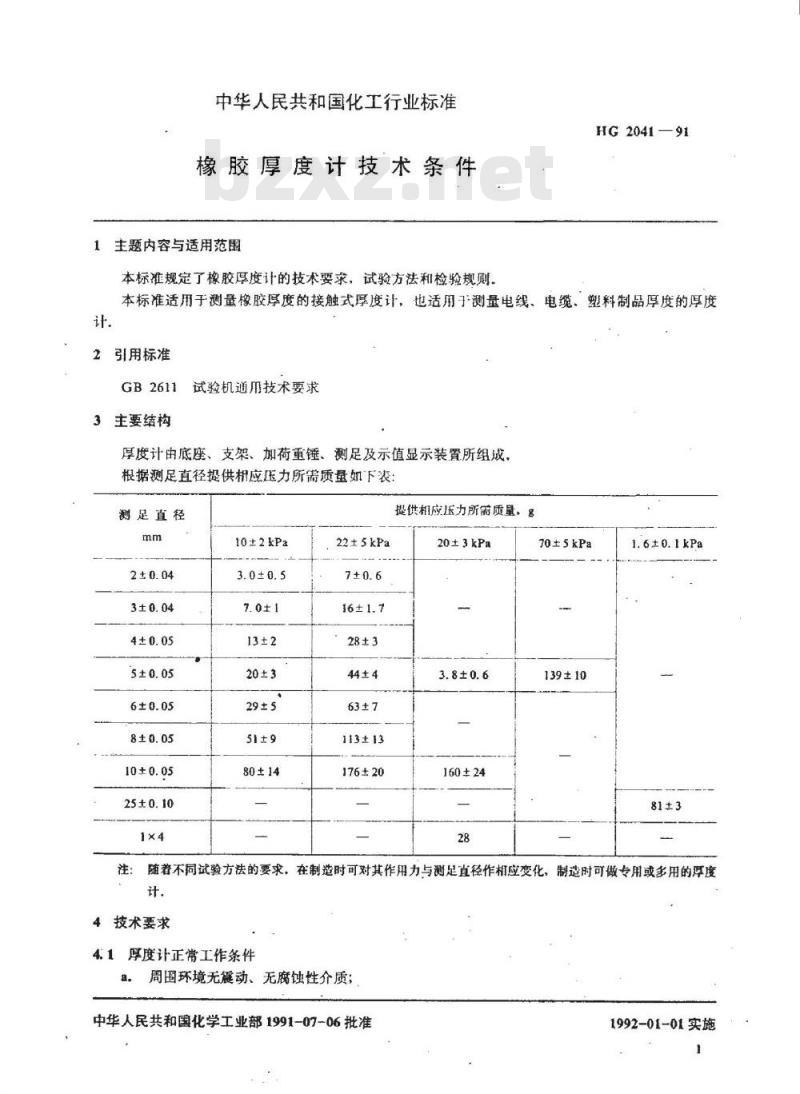

中华人民共和国化工行业标准
橡胶厚度计技术条件
主题内容与适用范围
本标准规定了橡胶厚度计的技术要求，试验方法和检验规则HG2041—91
本标准适用于测量橡胶厚度的接触式厚度计，也适用于测量电线、电缆、塑料制品厚度的厚度计
2引用标准
GB2611试验机通用技术要求
3主要结构
厚度计由底座、支架、加荷重锤、测足及示值显示装置所组城、根据测足直径提供相应压力所需质量如下表：测足直径
10±2kPa
80±14
22±5kPa
113±13
176±20
提供相应压力所需质量，
20±3kPa
160±24免费标准下载网bzxz
70±5kPa
139±10
1.6±0.1kPa
随着不同试验方法的要求，在制造时可对其作用力与测足直径作相应变化，制造时可做专用或多用的厚度注：
4技术要求
4.1厚度计正常工作条件
周围环境无动、无腐蚀性介质；a.
中华人民共和国化学工业部1991-07-06批准1992-01-01实施

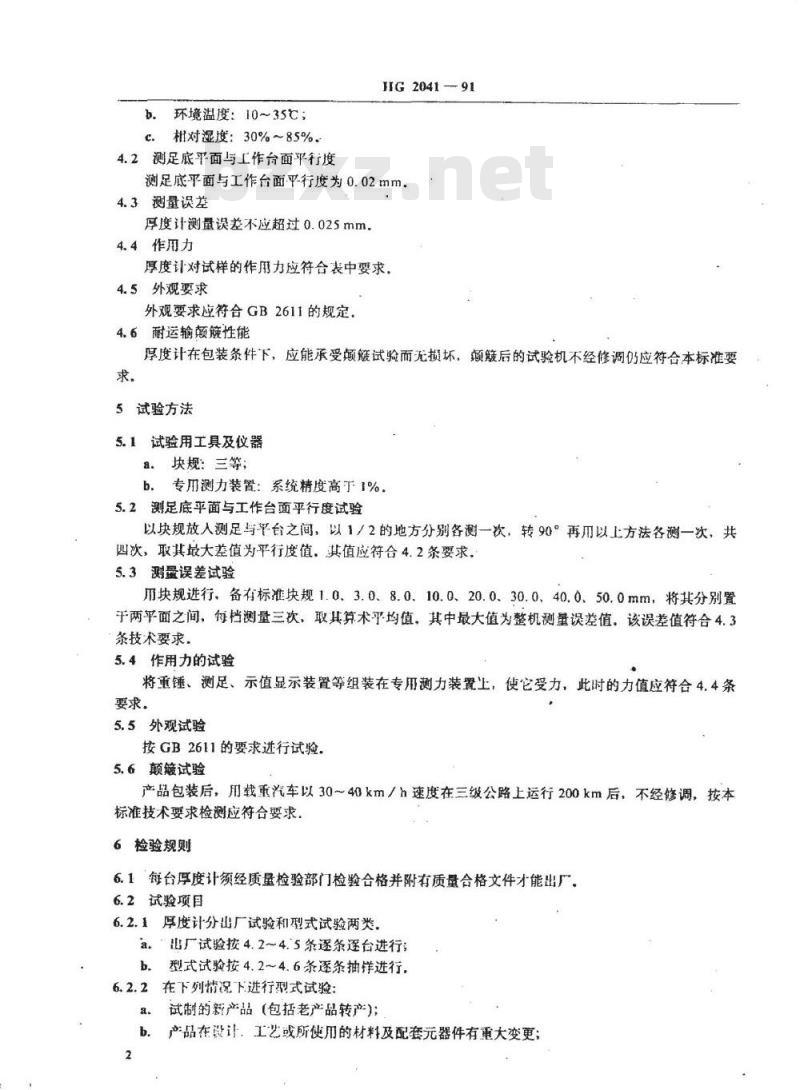

b.环境温度：10~35℃；
c.相对湿度：30%~85%.
4.2测足底平面与工作台面平行度HG 204191
测足底平面与工作台面平-行度为0.02mm。4.3测量误差
序度计测量误差不应超过0.025mm.4.4作用力
厚度计对试样的作用力应符合表中要求。4.5外观要求
外观要求应符合GB2611的规定。4.6耐运输颠簸性能
厚度计在包装条件下，应能承受颠般试验而无损坏，顾簸后的试验机不经修调仍应符合本标准要5试验方法
5.1试验用工具及仪器
a.块规：三等；
b.专用测力装置：系统精度高于1%.5.2测足底平面与工作台面平行度试验以块规放人测足与乎台之间，以1/2的地方分别各测一次，转90°再用以上方法各测一次，共四次，取其最大差值为平行度值．其值应符合4.2条要求。5.3测量误差试验
用块规进行、备有标准块规1.0、3.0、8.0、10.0、20.0、30.0、40.0、50.0mm，将其分别置于两平面之间，每档测量三次，取其算术乎均值，其中最大值为整机测量误差值。该误差值符合4.3条技术要求。
5.4作用力的试验
将重锤、测足、示值显示装置等组装在专用测力装置上，使它受力，此时的力值应符合4.4条要求。
5.5外观试验
按GB2611的要求进行试验。
5.6颠簸试验
产品包装后，用载重汽车以30～40km／h速度在三级公路上运行200km后，不经修调，按本标准技术要求检测应符合要求，6检验规则
6.1每台厚度计须经质量检验部门检验合格并附有质量合格文件才能出厂6.2试验项目
6.2.1厚度计分厂试验和型式试验两类，a“出厂试验按4.2~4.5条逐条逐台进行；型式试验按4.2~4.6条逐条抽进行，b.
在下列情况下进行型式试验：
试制的新产品(包括老产品转产）；产品在设计，工艺或所使用的材料及配套元器件有重大变更；C
成批生产的产品进行定期抽查；d。周类产品的质量评比，

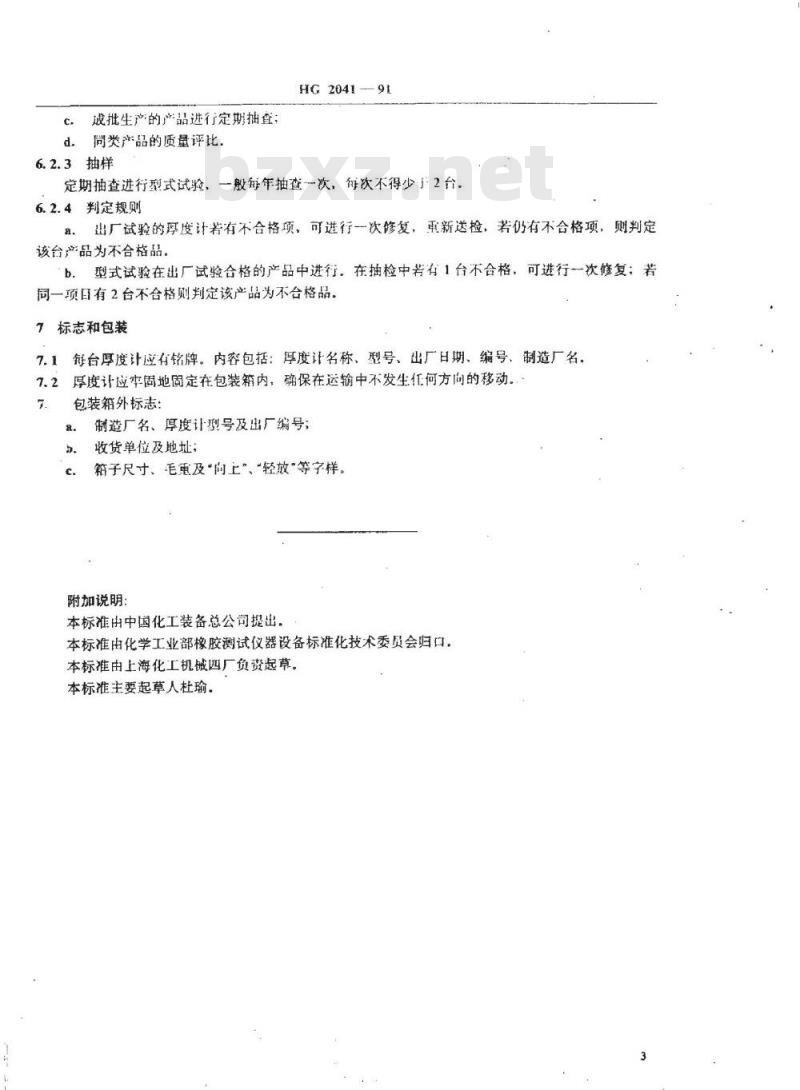

6.2.3抽样
HG2041
定期抽查进行型式试验，一般每年抽查一次，每次不得少于2台。6.2.4判定规则
a。出厂试验的呼度计若有不合格项，可进行一次修复，重新送检，若仍有不合格项，则判定该台产品为不合格品。
型式试验在出厂试验合格的产品中进行。在抽检中若有1台不合格，可进行次修复若b
同一项日有2台不合格则判定该产品为不合格品。7标志和包装
每台厚度计应有铭牌。内容包括：厚度计名称、型号、出厂日期、编号、制造厂名，7.1
厚度计应牢固地固定在包装箱内，确保在运输中不发生任何方向的移动。7.2
包装籍外标志：
制造厂名、厚度计型号及出厂编号；收货单位及地址：
箱子尺寸、毛重及“向上”、“轻放等字样。附加说明：
本标准由中国化工装备总公司提出。本标准由化学工业部橡胶测试仪器设备标准化技术委员会归口，本标准由上海化工机碱四厂负资起草。本标准主要起草人杜瑜。

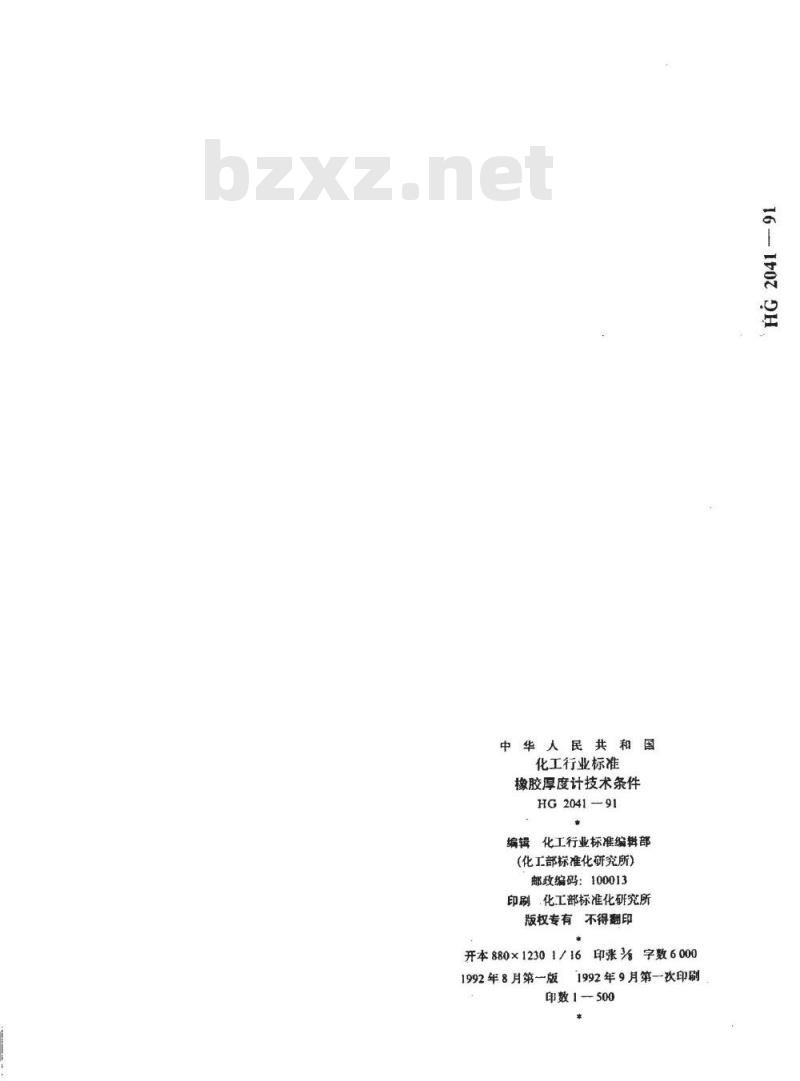

华人民共
化工行业标准
橡胶厚度计技术条件
HG2041—91
化工行业标准编料部
(化工部标准化研究所)
邮政编码：100013
印刷化工部标准化研究所
版权专有不得翻印
开本880×12301/16印张头
字数6000
1992年9月第一次印刷
1992年8月第一版
印数1—500
