【国家标准(GB)】 扩口式组合三通管接头

中华人民共和国国家标准

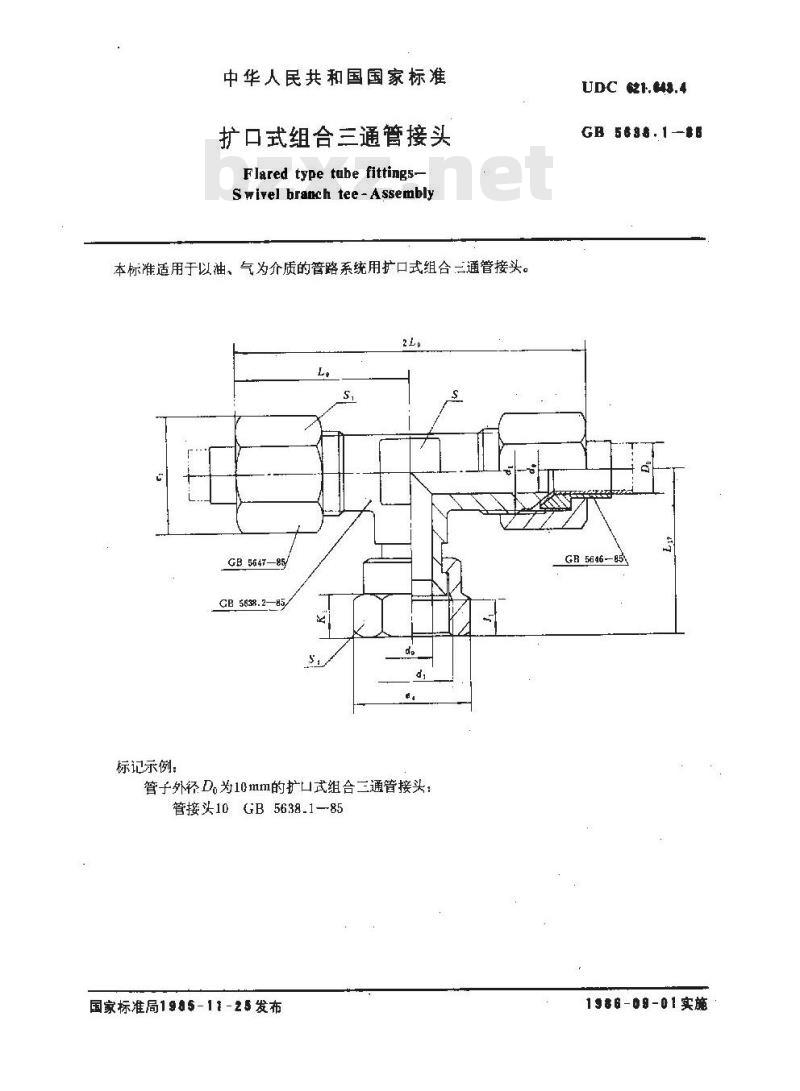

扩口式组合三通管接头
Flared type tube fittings-
Swivelbranchtee-Assembly
本标准适用于以油、气为介质的管路系统用扩口式组合二通管接头。2
GB 5647-85
CB5638.2-
标记示例：
管子外径D为10mm的扩口式组合三通管接头：管接头10GB5638.1-85
国家标准局1985-11-25发布Www.bzxZ.net
UDC 621. 648.4
GB 56患8, 1-—86
1986 -09-01实施

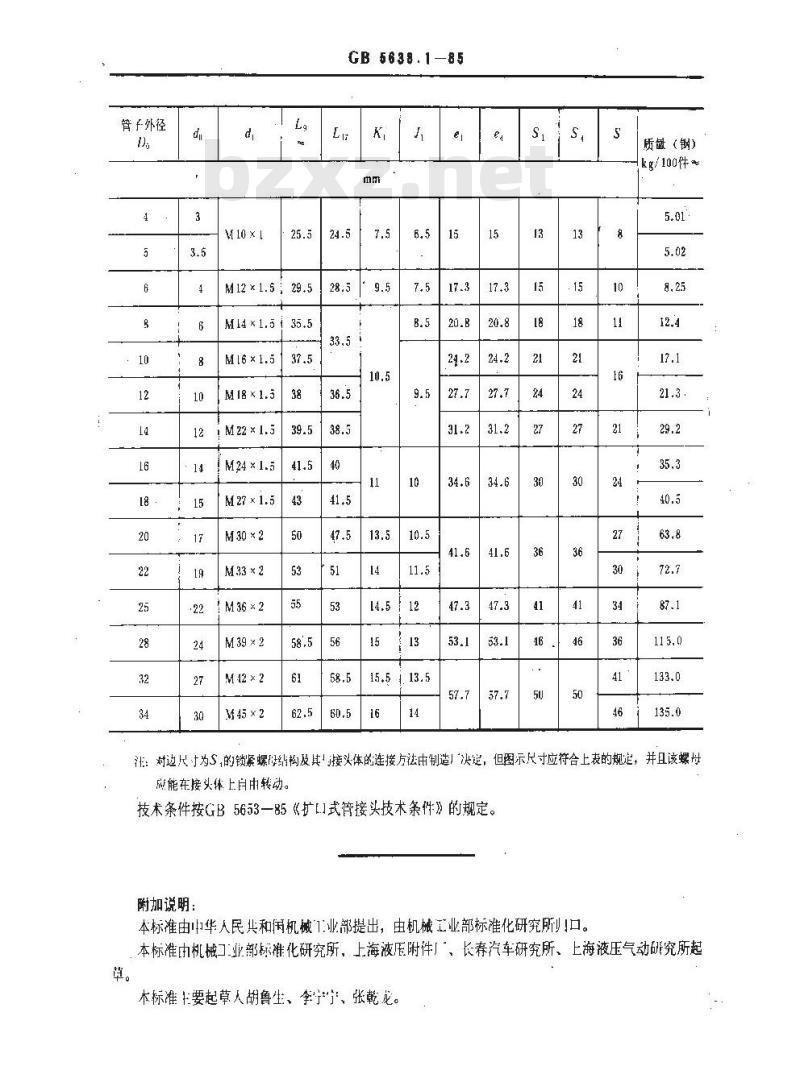

管子外径
M10 x
M12×1.529.5
M16 ×1.5
1M22×1.5
M24 × 1.5
M 27 × 1.5
M30×2
M33 ×2
1M36×2
M39 ×2
M42×2
M45×2
GB5638.1-85
质 (钢)
kg/100件
注：对边尺寸为S，的锁紧螺结构及其！接头体的连接方法由制造！决定，但图示尺寸应符合上表的规定，并且该螺母成能在接头体上自由转动。
技术条件按GB5653—85《扩L1式管接头技术条件》的规定。附加说明：
本标准由中华人民共和国机1业部提出，由机械工业部标准化研究所口。本标准由机械工业部标准化研究所，上海液压附件厂、长寿汽车研究所、上海液压气动研究所起草。
本标准王要起草人胡鲁生、李宁、张乾龙。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
