【国家标准(GB)】 无机硬质绝热制品试验方法 力学性能

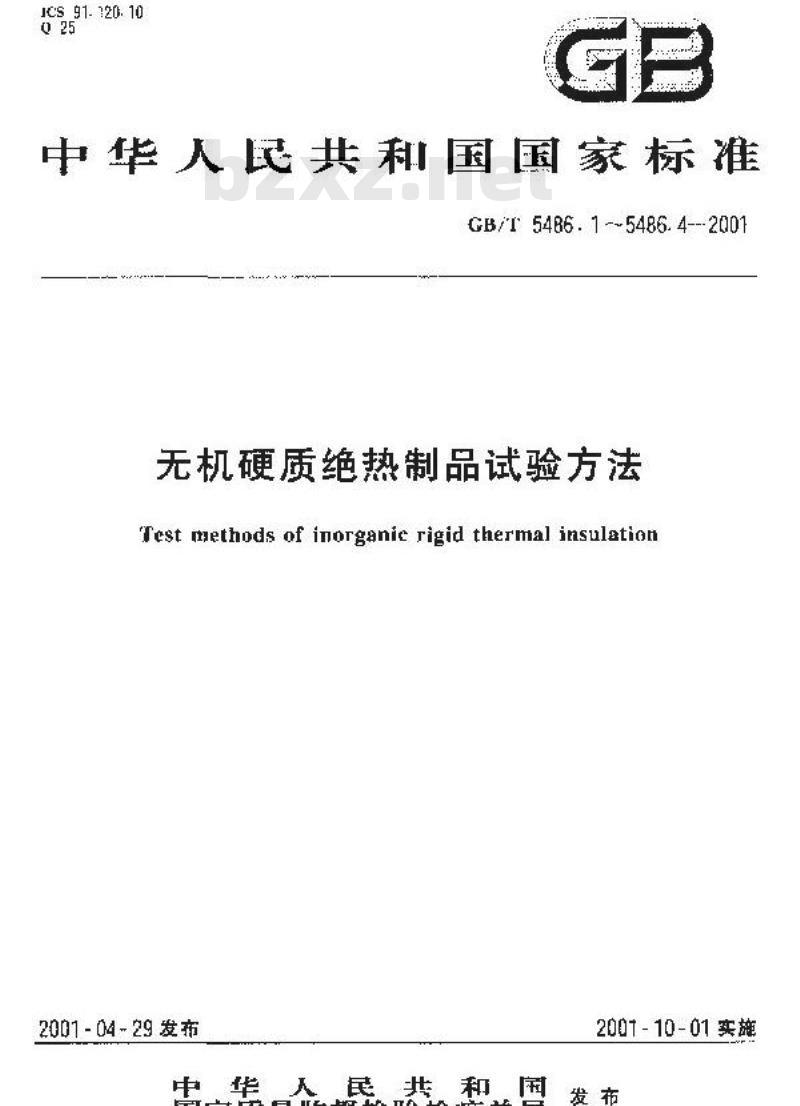

JCS_91-720.10
中华人民共和国国家标准
GB/T5486.1-~5486.4---2001
无机硬质绝热制品试验方法
Test methods of inorganie rigid thermal insulation2001-04-29发布
中华人民共和园
国家质量蓝验嫩检凝燕局
2001-10-01实施

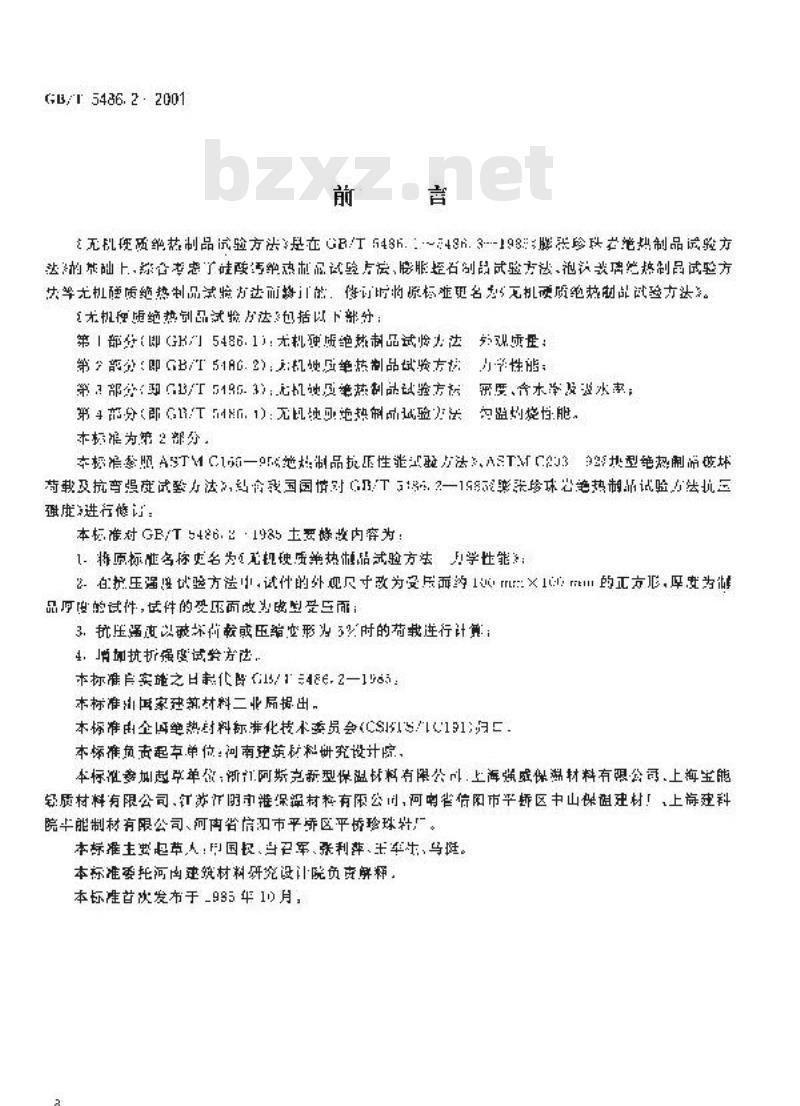

GB/T 5486.2·2001
充机硬质绝热制品试验方法是在GB/T5486.：~48h.3--198=腾张珍联考范热制品试验方法的施上、漆管老思了硅费绝欢制配试轻方运、胺服整名别品武整方滤、范决瑞学稳量成整方法举尤机醒质绝热制品试验灯达而格的，性计所恂原标证更名为无机硬质绝热制品试验方达。大机独质缆热制品试验序法3也括以下部守：第1部（即GH门5486.1：光机独质绝热制品试岭为法观：
第部分（即GB/T51AG.2)：机她风单热制品试验方持小学性能：第部分即GB/5185.3：元机独质策热制品试验方标密度含水率及没水率；第4前分（即G.1：无逆地热制品减验法为约烧性能。本标准为第2部分，
本标季照ASTMC1-9F地制品抗性能式方法ASTMC2J39热型绝热制品披坏劳载及抗弯强度试登力法，约命我国国情对乃12一15影珍球光笔热制品试验办法抗三强度进行候计：
本标准对GB/T5486.21935土要快放内容为：1：将质标准名称变名为规硬质单热错式验方落：学性罪3：2-自护压强要试验方法中，试件的外观尺寸改为受民而1×m的正方形，库安为品座的试件，试件的压面改为做型受而：3.扰压强议破坏向载或压缩变形为5%时的带戴进行计策：4：增加抗折强度试验方法，
本标准实施之日款代货15/1=486.2—155本标准出成家材料二业局据出，本标准由全绝热时料标准化技术委员会CSSC191归本标准负责起车单位：祠南连策材科研究设计院本标泄移起草单能，所证阿频克我型保温材料有限公叫.上海强盛保游材料有限公寻，上海宝服轻质材料有限公司，苏下明办雅保望村程有医公川，河中省信阳市平断区中山保祖建材！，上海建科莞平服制树有限公司、河再省荫阳市平桥区平桥玲球社，。本标准主要草人：用国叔、当军、张利葬、出军生，乌挺。本标准委托河内事筑材料研究设计院负克解本标准首次发布于_985年10)月，3
1范酮

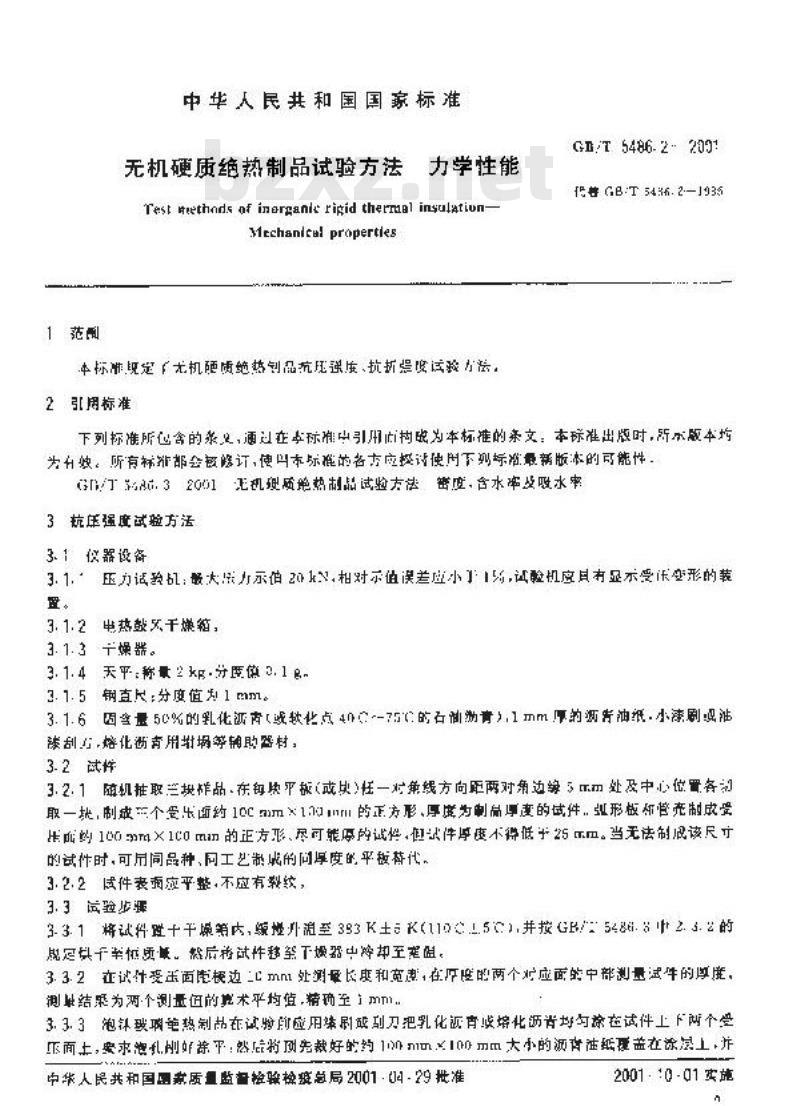

中华人民共和国国家标准
无机硬质绝热制品试验方法
力学性能
Test ethods af inorganie rigid thermal inyulatiunMechanicul propertles
本标准现定（光机配质绝热创品抗压弹压、抗折焊试验为法2引用标准www.bzxz.net
GE/T5486.2-209
化GB:T5436.2-1935
下列标准所包含的永义，通过在卡标湘中引用也构嵌为本标推的条文：本球准出版时，所示版本均为有收。所有标准部会包降订，使以市标准的各方应探计使用下则标陷最新版本的可能性：G门A6.32001无机硬质绝热制品试验方法密度，含水率吸水率3抗压强度试验方活
3.1仅器设备
3.1.：压力试验：量大力示伯20N，相对示值误差应小115，试轻机应具有显示受乐变形的装置。
3.1.2电热鼓干燥箱，
3.1.3干燥器。
3. 1. 4天平:称量2kg-分臣侦 3. 1 g,3.1.5钢直尺分度值1mm。
3.1.6固含量50%的乳化泌声（或软化点40-75的石油谢青）.1mm厚的源青油低.小漆剧退油漆刮熔化断有用划埚等辅助器材，3.2试辉
3.2.1随机挂取兰换祥品·在每快平板（或块）任一对第线方向距两对角边绕5m处及中心位置各动取一，制或个受出而约10mm×1ml的正方形厚供为制品厚声的试件，业形板管充制成受出出的100mm×1C0m的正方形，尽可能厚的试性，但式件厚度不得低乎25mm当无法制成该尺的试性时，可用同品种、同工艺成的商厚度的平极替代，3.2.2试件表面察平整，不应有裂较，3.3验步调
3-3.1格试件十境第内，频提外阻至393K±K（1101.5)井按GB/=5486.82.5.2的脱定头干率质账。然后将试性移玺下爆器出却至难阻。3.3.2在试件变玉面虑根边mnl处测量长度和宽患，在原度的两个式应面的中部测量试牛的厚度，测结采为两·个测量伍的期术平均值精确至1mTI.3.3.3泡料碳璃范热制战在试验前应用续刷或到刀把乳化沉宵或熔化沥背均匀除在试件上下两个受面，要求泡孔刚虾亲平，然特顶先裁好的均1mmxI0mm大小的源注纸覆盖在添是士，片中华人民共和国调款质盟监督检骏检疫总局2001·(14·29世准20010-01实施

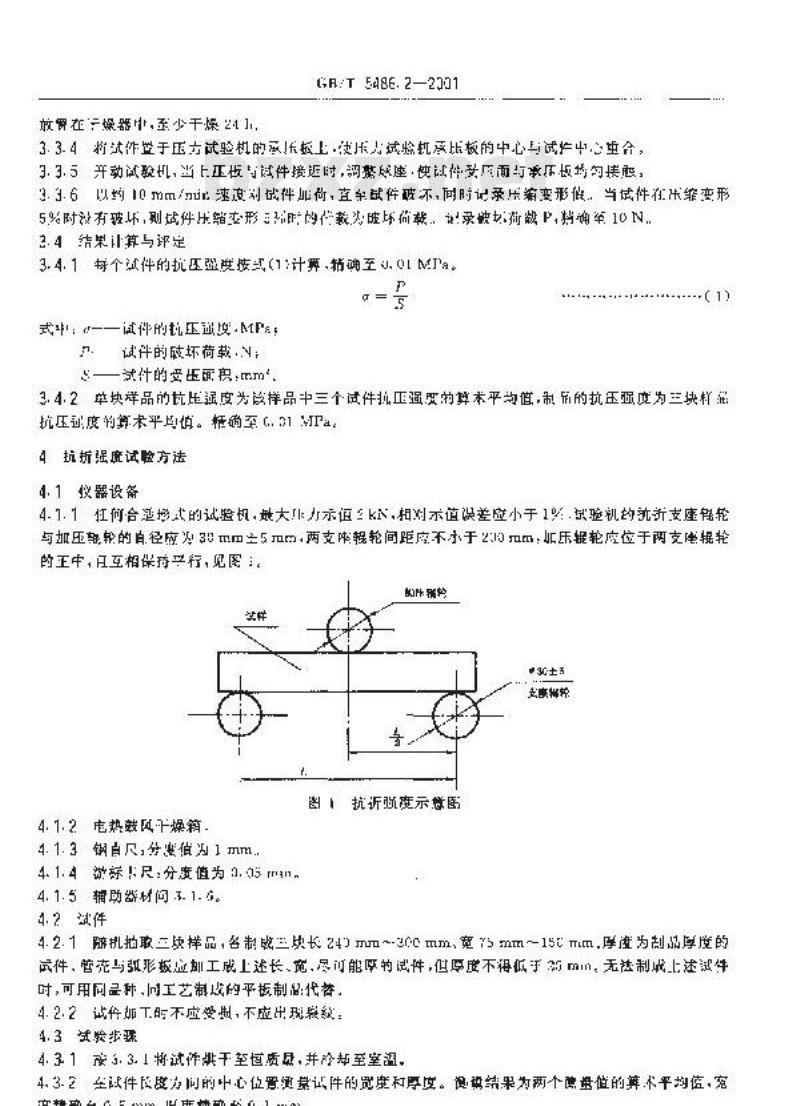

救胃在二燥器中,至少干燥21 1.,GR:T 5486.2—2301
3.3.4将试件置于压方试验机的或！乐板上使卡试验机承比板的中心与试片中心重合，3.3.5并动试酸机，当上亚收与试件接近时，调费座，快以性安压面与承压板均的接照，3.3.6以约10mm/速别试件与何，直余或件破还，同时记录压痛变形低.当试性在求变形5%时设有破坏，站件压箱变形的数虚坏而载，录被坏街做P，势确率10N.3.4结果让算与评足
3.4.1每个试件的抗压强度按实（1计要辅确至.01M\a。aw
试伴的压通度MP！
试件的破坏荷载.N：
s—件的受所闻积mm
3.4.2单块样品的压据度为改样品中三个试件拉正强受的算本平均值，制所的抗压强度为三块杆%：抗压动度的氧术平与怕。耗确至C.31Pa。4抗折强度试脸方法
4.1仪器设备
4.7.1江何合是增式的试验机，大力示恒=k，相对示值识差应小于1%试验机的就新支座能轮与加压轮的自径应30mm主5mm两支哗辑轮间距座不小于2mm压锯轮应位于两支电据轮的正中，且互相保持行，见图：。*3G±3
立康特转
图抗近斯度示慧图
4.1.2电热载风下燥箱，
4. 1. 3钢自尺,分值为1 mm
4.1.4微标1尺：分度值为9.13m114.1.5辅助器材问1.1.6。
4.2试件
4.2. 1随机拍取三缺样品，各制够三缺长24）mm~-3心cmm,宽75mm~-15cmm,厚度为制品厚度的成件，管充与弧形板应切工成上逆长，宽，尽可能厚的试件，但厚度不得低于mm，无送制成上述试牛时，可用同品种间工艺制战的平板制起：代替4.2.2试件如工时不应受期，不应出现级：4.3试验步殊
4.31安3.3.1将试作烘干至恒质，并冷却至室温4.3.2生试件及度力间的中心位置通录试件的说度和厚度。阅您结果为两个需盘值的算代平均值，究度精确全0.5m，变确率0.1mm
GB/T 548E.22001

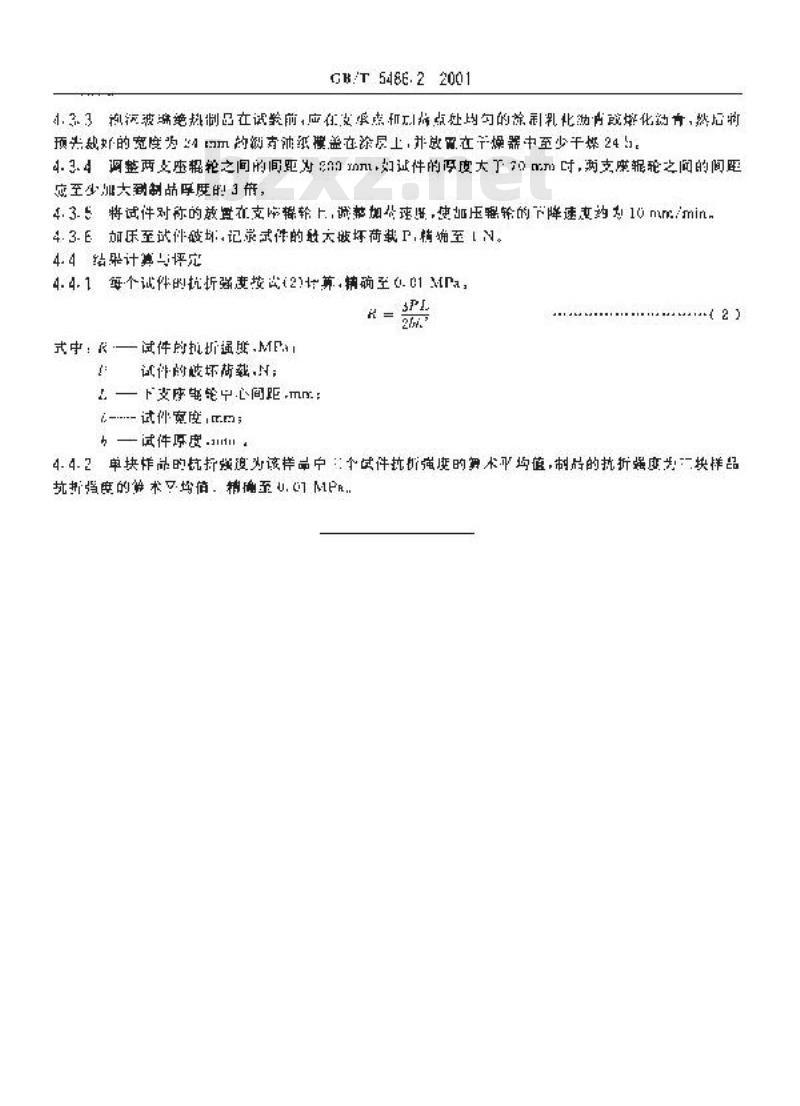

4.33泡流波端绝热制品在试验前，应在支承点和饰点处均勾的途剂乳化动内颜化动青，然后剂预光的宽度为m的额有油纸模盖在涂员上，并放置在燥器中至少干媒24。4.3.4河整两支座帮轮之间的间距为n1如证件的厚度大于mm时，两支庞报轮之间的间距至少加大到制战厚展的！3帝，
4.3.特试件对称的放在支序辑轮上.谢加书速要使压哦轮的下降速惠约10mm/min，4.3.E加乐至试件破场.记录式件的融大破坏荷裁P,精确至[N。44结单计一评剂
4.4.1每个试件的抗折强度按或(2)均.摘确至0.01Pa3PI
式中，R试性的拉折强，Ma!
试件的龄坏载N；
L下支座每轮中心间距mm
试件宽度m
试件原度.
4.4-2单块样品的抗折强度为该样品户！个试件抗价演度的舞术平均值，制品的执折强度步换样品强度的笋术均佰。精确至.心MPR，11
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
