【国家标准(GB)】 通信电缆试验方法 工作电容试验 电桥法

1适用范围
中华人民共和国国家标准
通信电缆试验方法
工作电容试验电桥法
Test methods for communication cableCapacitance test
Bridge method
UDC621.315.2
: 621.39 : 621
.317.3.08
GB5441.285
本标准适用于用电桥法测量制造长度通信电缆（包括同轴、对称电缆）工作电容。测试频率为8001000Hz.。
试验设备

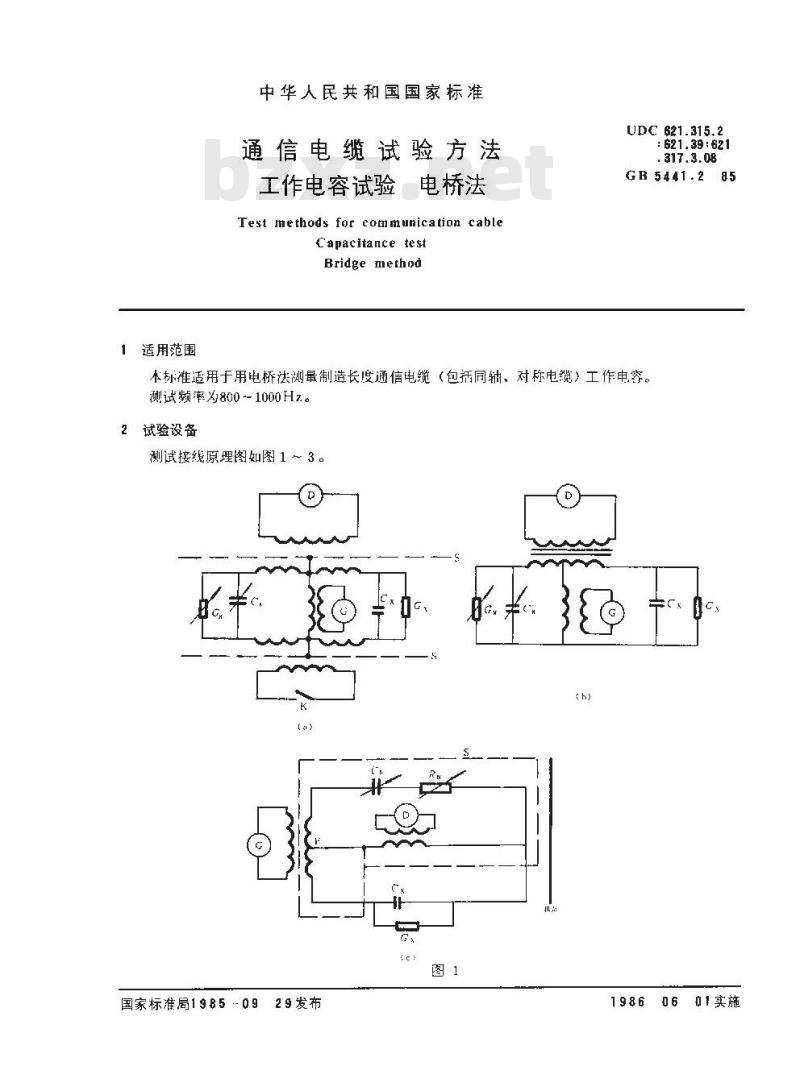

测试接线原理图如图1→3。
国家标准局19850929发布
01实施

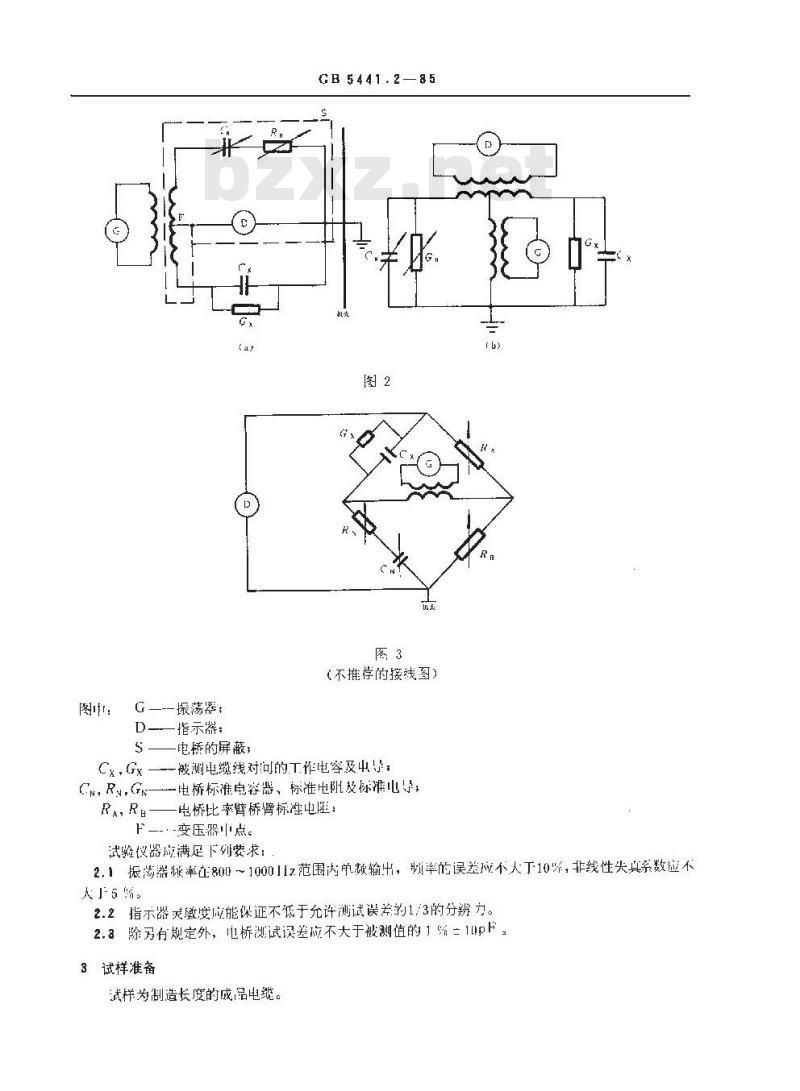

图啦：
-—振荡器：
指示器：
电桥的屏藏；
GB 54412—85
（不推荐的接线图）
被测电缆线对问的工作电容及中导：Cx,Gx -
Gn, Ry,Gn
一电桥标准电容器、标准电附及标准电子，电桥比率臀桥臀标准电阻：
F—-变压器中点。
试验仪器成满足下列要求：
2.1振荡器频率在800～100011z范围内单频输出，频率的误差应不人于10紧，非线性失其系数应不大」5路。
2.2指示器灵敏度成能保证不低于允许测试误差的1/3的分辨力。2.3除有规定外，电桥测试误差放不大于被测值的1络=10pF3试样准备
试样为制造长度的成品电缆。www.bzxz.net

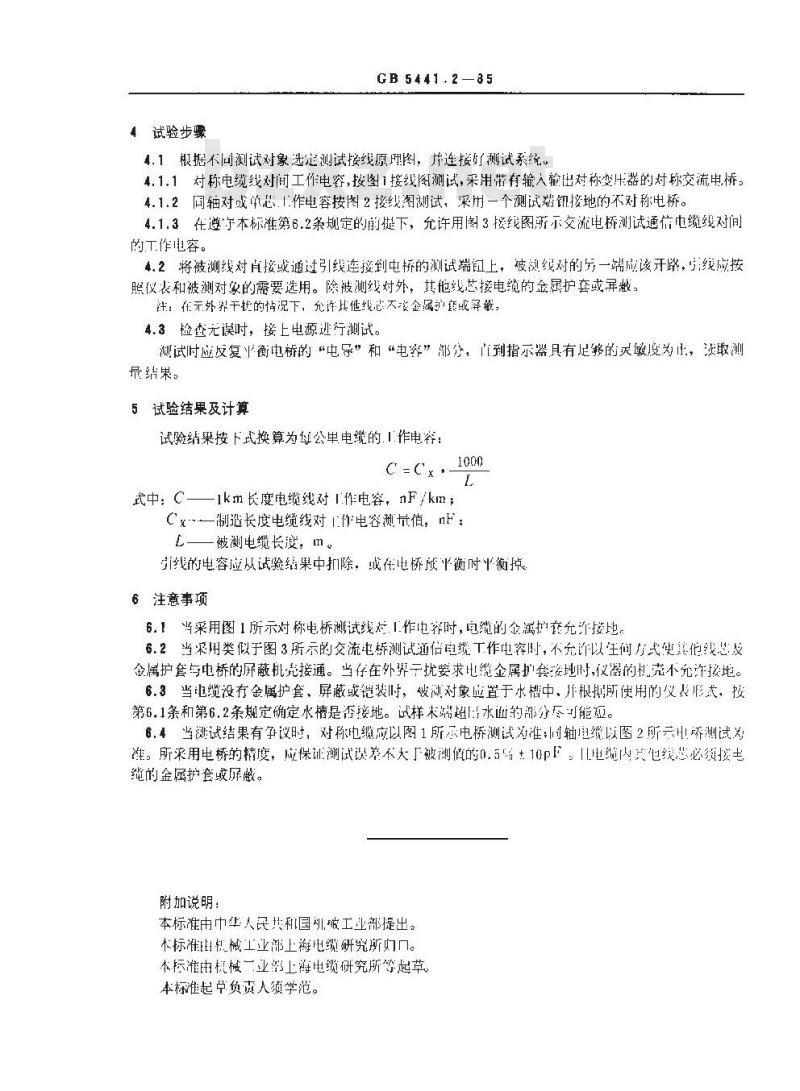

4试验步骤
GB 5441+2—85
4.1根据不同测试对象选定测试按线原理图，并连接了测试系统4.1.1对称电缆线对间工作电容，按图1接线图测试，采用带有输人输出对称变升器的对称交流电桥，4.1.2同轴对或单芯.1.作电容按图2接线图测试，采用一个测试端钒接地的不对称电桥。4.1.3在遵于本标准第6.2条规定的前提下，充许用图3按线图所示交流电桥测试通信电缆线对间的T作电容。
4.2将被测线对直接或通过引线连接到电桥的测试端钮上，被视线对的另一端应该开路，引线应按照仪表和被测对象的需要选用。除被测线对外，其他线芯接电缆的金护套或屏蔽。注：在元外界干状的情况下，允许其他线心不要金属护或屏教，4.3检锈无误时，接上电源逆行测试。试时应反复平衡电桥的“电导”和“电容”部分，到指示器具有足够的灵敏度为山，淡取测量结果。
5试验结果及计算
试验结果按下式换算为每公单电缆的.1作电容：1000
C -Cx-
式中：C——1km长度电缆线对1作电容，nF/km：Cx—制造长度电缆线对1.作电容测值，nF：L—被测电缆长度，m。
线的电容应以试验结果中扣除：戒在电桥预平衡时平衡掉。6注意事项
6.1当采用图1所示对称电桥测试线对.1.作电容时，电缆的金属护套充许接地。6.2当采用类似于图3所示的交流电桥测试通倍电继下作电穿时，不允许以任何方式使其他线及金属护套与电桥的屏蔽机壳接通。当存在外界于扰要求电缆金属护套安地时，仅器的机壳不允许接地。6.3当电缆没有金属护套，屏蔽或铠装时，破逊对象应置于水槽中，并根批所使用的受表形式，揽第6.1条和第6.2条规定确定水糖是否接地。试样未端超：水面的部分尽可能短。6，4当测试结果有争改时，对称电缆应以图1所承电桥测试为准同轴电缆以图2所示中矫测试为避，所采用电桥的精度，应保证测试误养不大被测值的n.5pF电绝内其包线思必须接去缆的金属护套或屏蔽。
附加说明：
本标准由中华人民共利国机玻工业部提出。本标准出机械工业部上海电缆研究所灯口。本标准由机械一业部上海电缆研究所等起草本标准起克负责人须学范。
