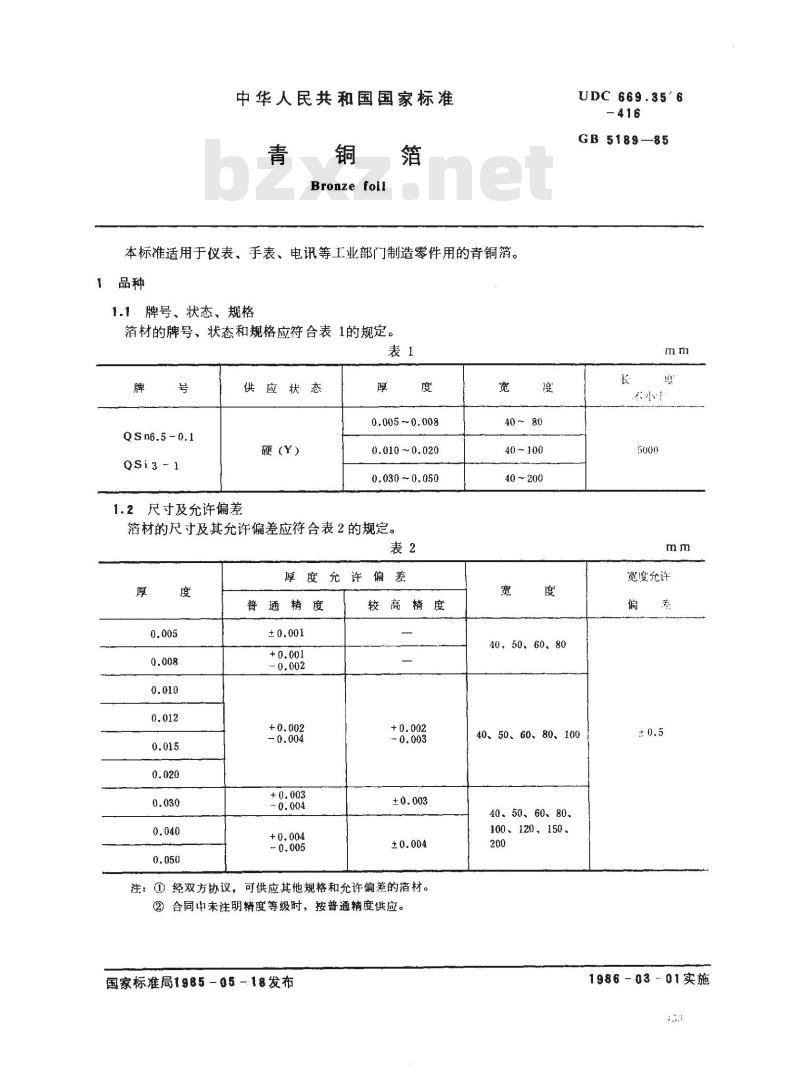

【国家标准(GB)】 青铜箔

中华人民共和国国家标准
青铜箔
Bronze foil
本标准适用于仪表、手表、电讯等工业部门制造零件用的青铜箔。品种
1.1牌号、状态、规格
箔材的牌号、状态和规格应符合表1的规定。表1
Qsn6.5-0.1
Qsi3-1
供应状态
硬(Y）
1.2尺寸及允许偏差
0.005 ~0.008
0.010 ~0.020
0.030 ~0.050
箔材的尺寸及其允许偏差应符合表2的规定。表2
厚度允许
普通精度
较高精度
注：①经双方协议，可供应其他规格和允许偏差的箔材。②合同中未注明精度等级时，按普通精度供应。国家标准局1985-05-18发布
40～100
40~200
40、50、60、80
UDC 669.35'6
GB 5189—85
宽度允许
40、50、60、80、100
40、50、60、80、
100、120、150、
1986-03-01实施

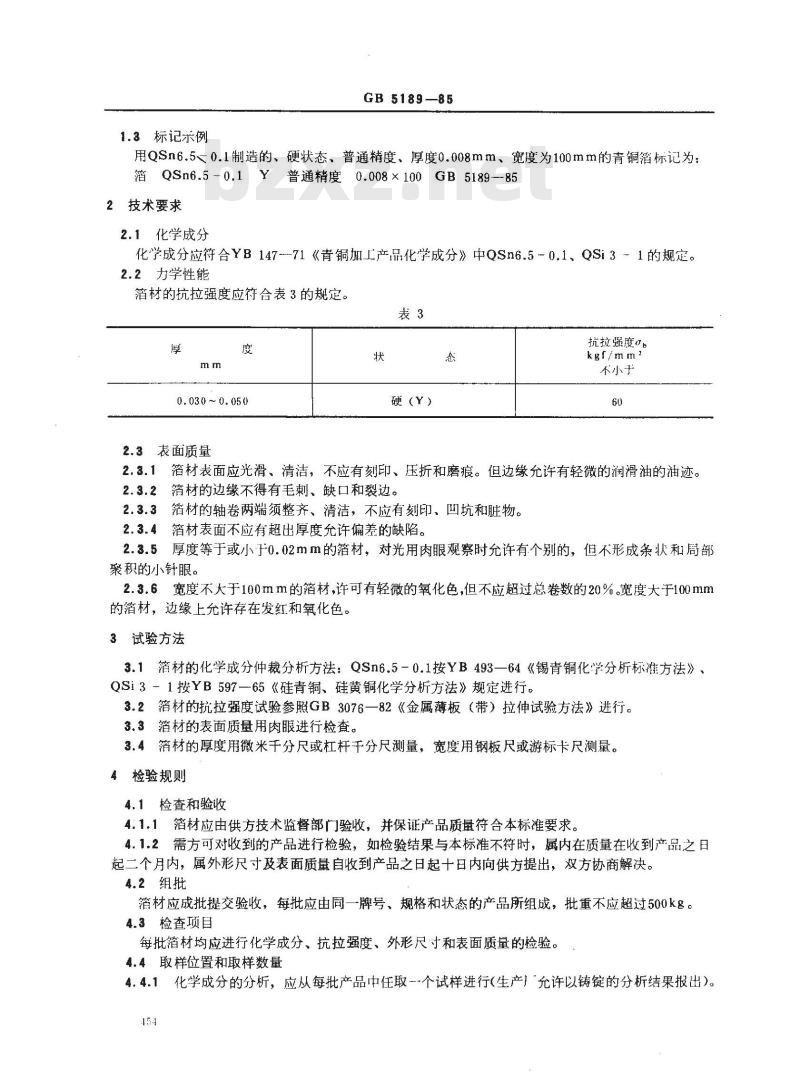

1.3标记示例
GB 5189—85
用QSn6.5-0.1制造的、硬状态、普通精度、厚度0.008mm、宽度为100mm的青铜箔标记为：箔QSn6.5-0.1Y
普通精度0.008×100GB5189-85
2技术要求
2.1化学成分
化学成分应符合YB14771《青铜加工产品化学成分》中QSn6.5-0.1、QSi3-1的规定。2.2力学性能
箔材的抗拉强度应符合表3的规定。表3
0.030 ~ 0.050
2.3表面质量
硬（Y）
抗拉强度α
kgf/mm z
不小于
2.3.1箔材表面应光滑、清洁，不应有刻印、压折和磨痕。但边缘允许有轻微的润滑油的油迹。2.3.2箔材的边缘不得有毛刺、缺口和裂边。箔材的轴卷两端须整齐、清洁，不应有刻印、凹坑和脏物。2.3.33
箔材表面不应有超出厚度允许偏差的缺陷。2.3.5厚度等于或小于0.02mm的箔材，对光用肉眼观察时允许有个别的，但不形成条状和周部聚积的小针眼。免费标准下载网bzxz
2.3.6宽度不大于100mm的箔材，许可有轻微的氧化色，但不应超过总卷数的20%。宽度大于100mm的箔材，边缘上允许存在发红和氧化色。3试验方法
3.1箔材的化学成分仲裁分析方法：QSn6.5-0.1按YB493—64《锡青铜化学分析标准方法》，QSi3—1按YB597—65《硅青铜、硅黄铜化学分析方法》规定进行。3.2箔材的抗拉强度试验参照GB3076一82《金属薄板（带）拉伸试验方法》进行。3.3箔材的表面质量用肉眼进行检查。3.4箔材的厚度用微米千分尺或杠杆干分尺测量，宽度用钢板尺或游标卡尺测量。4检验规则
4.1检查和验收
4.1.1箔材应由供方技术监督部门验收，并保证产品质量符合本标准要求。4.1.2需方可对收到的产品进行检验，如检验结果与本标准不符时，属内在质量在收到产品之日起二个月内，属外形尺寸及表面质量自收到产品之日起十日内向供方提出，双方协商解决。4.2组批
箔材应成批提交验收，每批应由同一牌号、规格和状态的产品所组成，批重不应超过500kg。4.3检查项目
每批箔材均应进行化学成分、抗拉强度、外形尺寸和表面质量的检验。4.4取样位置和取样数量
4.4.1化学成分的分析，应从每批产品中任取个试样进行(生产）允许以铸锭的分析结果报出)。154
GB5189—85

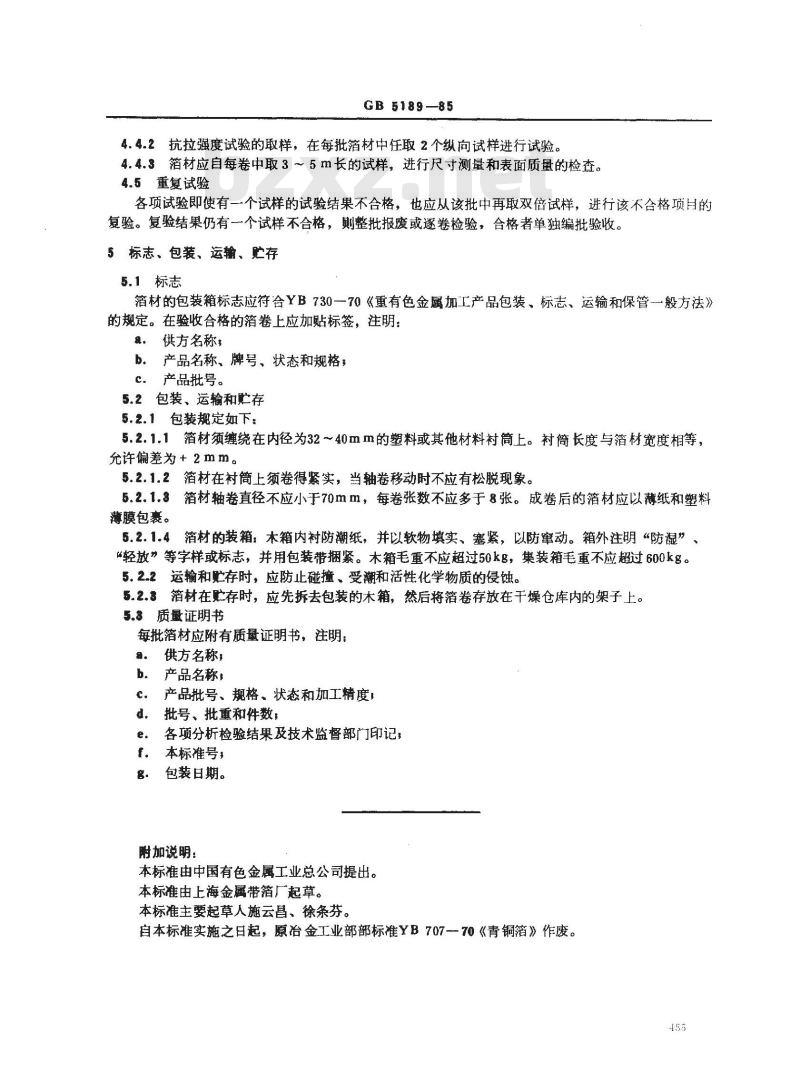

4.4.2抗拉强度试验的取样，在每批箔材中任取2个纵向试样进行试验。4.4.3箔材应自每卷中取3～5m长的试样，进行尺寸测量和表面质量的检查。4.5重复试验
各项试验即使有一个试样的试验结果不合格，也应从该批中再取双倍试样，进行该不合格项月的复验。复验结果仍有一个试样不合格，则整批报废或逐卷检验，合格者单独编批验收。5标志、包装、运输、存
5.1标志
箔材的包装箱标志应符合YB730一70《重有色金属加工产品包装、标志、运输和保管一般方法》的规定。在验收合格的箔卷上应加贴标签，注明，乳，供方名称，
b。产品名称、牌号、状态和规格，c．产品批号。
5.2包装、运输和贮存
5.2.1包装规定如下：
5.2.1.1箔材须缠绕在内径为32～40mm的塑料或其他材料衬筒上。衬筒长度与箔材宽度相等，允许偏差为+2mm。
5.2.1.2箔材在衬筒上须卷得紧实，当轴卷移动时不应有松脱现象。5.2.1.3箔材轴卷直径不应小于70mm，每卷张数不应多于8张。成卷后的箔材应以薄纸和塑料薄膜包囊。
5.2.1.4箔材的装箱，木箱内衬防潮纸，并以软物填实、塞紧，以防窜动。箱外注明“防湿”、“轻放”等字样或标志，并用包装带捆紧。木箱毛重不应超过50kg，集装箱毛重不应超过600kg。5.2.2运输和贮存时，应防止碰撞、受潮和活性化学物质的侵蚀。5.2.8箔材在贮存时，应先拆去包装的木箱，然后将箔卷存放在干燥仓库内的架子上。5.8质量证明书
每批箔材应附有质量证明书，注明：供方名称，
b．产品名称，
产品批号、规格、状态和加工精度，c
批号、批重和件数；
各项分析检验结果及技术监督部门印记；本标准号，
包装日期。
附加说明：
本标准由中国有色金属工业总公司提出。本标准由上海金属带箔厂起草。本标准主要起草人施云昌、徐条芬。自本标准实施之日起，原冶金工业部部标准YB707一70《青铜箔》作废。-155
