【国家标准(GB)】 有色金属工业固体废物腐蚀性试验方法标准

中华人民共和国国家标准
有色金属工业固体废物腐蚀性
试验方法标准
Test method standard for corrasivityof solid waste Inaonferrous netal industry为鉴别有色金属工业固体废物魔蚀性，特制订本标准。1试样的采集与制备
1.1取样
UDC 628.191 : 699
2/.8-543.06
GB 5087—~5
试样的采集，按GB 5086--85《有色金属工业固体度物出毒性试验方法标准》1,1执行。1.2试样制备
粉、粒和块状物料，在自然条件下干燥至水分小于5%。当样品粒度小于2mm时,取原样混匀用分法缩分，装瓶备用，当样品粒度部分大于2mm时，则以2mm筛筛分。筛上物经破碎筛分，至全部通过，混勾后缩分，装瓶备用，当样品为大于2mm的块状时，经破碎筛分，直至全部通过2mm筛孔，混匀后缩分，装瓶备用。泥状或浆状物料，要充分混匀后分装于玻璃或塑料容器备用。2水分测定
取试样20g，在105℃干燥，恒重至重量差小于1mg，计算含水置。3仪器与主要材料
PH计（最小指示值在0.1pH单位以下）及其配套电极。3.2混合容器
Φ130×150，2L，带盖聚乙烯瓶或其他类似形状的玻璃瓶。3. 8振荡器
往复水平振荡式振荡器，摄幅40mm。蒸馏水
新鲜蒸馏水，pH值为6.7~7.0。
3.5其他
标准溶液若于。
4测定方法
4.1用破璃电极测定pH值，每次测定前要用相垃的标准溶液对H计进行校正，并应有温度补偿。4.2对含水分很高望流态状的物料，如稀距和薄浆等，可直接插人电极进行测量，也可经离心分离或过滤后，测其清液的pH值。wwW.bzxz.Net
4.a对颗粒状物料，取上述1.2制备好的样品50g（十基），放人混合容器，加新鲜蒸馏水250ml，使其固液比为1：5，加盖后固定在荡器上，以振荡频率为120+5次/min，振幅40mm，振荡时间国家环境保护局1985 -04-25发布标准技授网各实标准行业资科克费下载1985-10-01实施

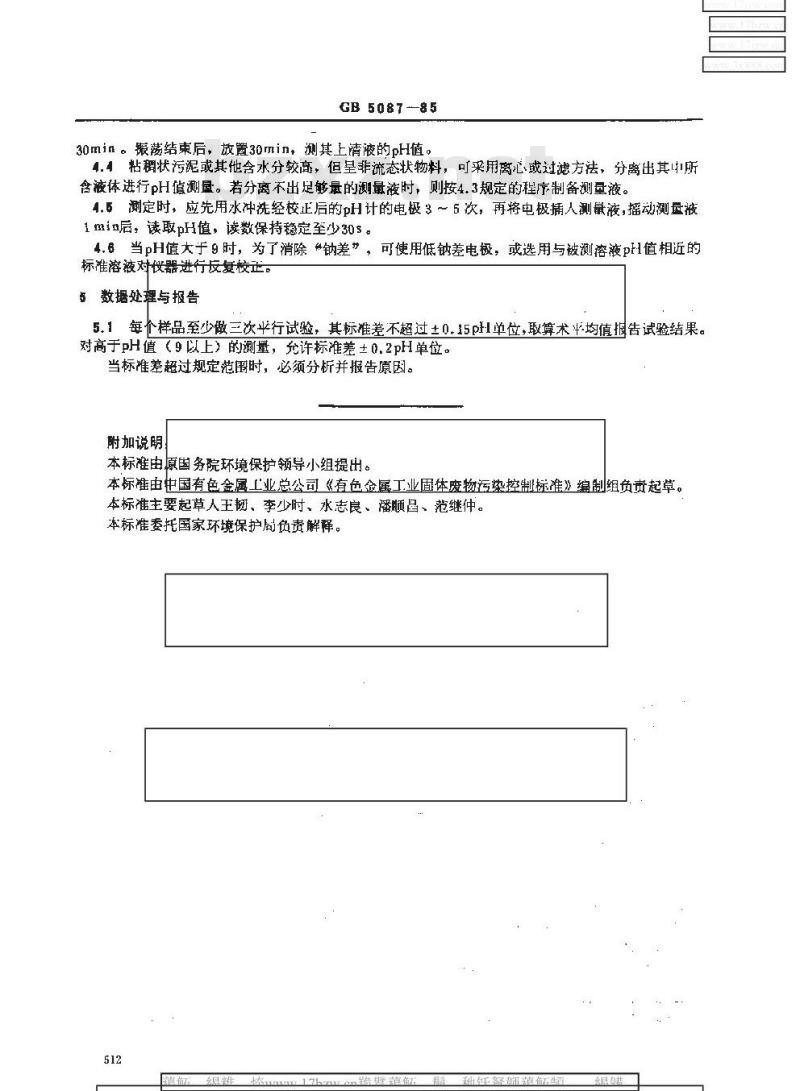

GB 508785
30min。振荡结束后，放置30min，测其上清液的pH值。4.1粘稠状污泥或其他含水分较高，但呈非流态状物料，可采用离心或过滤方法，分离出其所含液体进行pH值测盘。若分离不出足够量的测量液时，则按4.3规定的程序制备测量液。4.5测定时，应先用水冲洗经校正后的pH计的电极3～6次，再将电极插人测微液，播动测盘被1min后，读取pH值，读数保持稳定至少30s。4.6当pH值大于9时，为了消除*钠差”，可使用低钠差电极，或选用与被测溶液pH值相近的标准溶液对仪器进行反复校正。5数据处理与报告
5.1每个样品至少做三次平行试验，其标准差不超过±0.15pH1单位，取算术平均值报告试验结果。对高于pH值（9以上）的测量，允许标准差±0.2pH单位。当标准差超过规定范围时，必须分析并报告原因。附加说明
本标准由原国务院环境保护领导小组提出。本标准由中国有色金属工业总公司《有色金属工业固体废物污染控制标准》编制组负责起草。本标准主要起草人王韧、李少时、水志良、潘顺邑、范继仲。本标准委托国家环境保护局负责解释。512
标准技技网W各实标准行业资科克费下教具
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
