【国家标准(GB)】 工业自动化仪表气源压力范围和质量

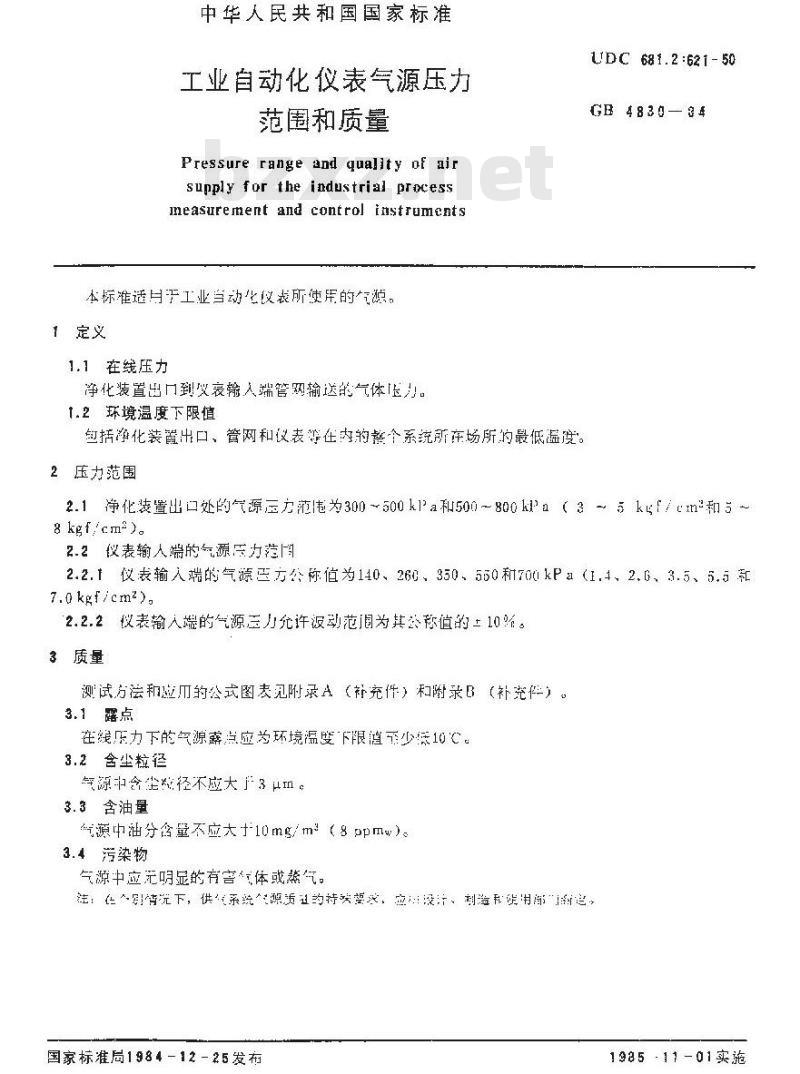

中华人民共和国国家标准
工业自动化仪表气源压力
范围和质量
Pressure range and quality of airsupply for the industrial process.neasurementand control instrumcnts本标准适月工业当动化议表所使用的气源，f定义
1.1在线压力
净化装置出口到受衰翰人端管网输送的气体压力1.2环境温度下限值
包括净化装置出口、管网和议表等在内的整个系统所在场所的最低温度。2压力范围
UDC 681.2 :621- 50
GB4830-84
2.1净化装置出口处的气源元方范为300~500kPa和500～800k（3-5k5f/cm和58 kgf,cm2).
2.2仪表输人端的气源层力蒋间
2.2.1仪表输入端的气源正方公称值为140、260、350、550和700kP1（1.4、2.G、3.5、5.5和7.0 kgf/cm2).
2.2.2假表输人端的气源丢力允许返动范圆为其公称值的±10距。3质量wwW.bzxz.Net
测试方和应而的公式图表见附录A（补充件）和附录B（补究件）。3.1露点
在线压力下的气源露点应为环境温度下限值不少标10℃C3.2含尘粒径
气源中会尘数径不应大F3μn。
3.3含油量
气源中油分含量不应大+10mg/m2（8ppmw）。3.4污染物
气源中应无明显的有菩体或蒸气。注：在～情说下，供系院源质祖的持实，实没计、刺验和用部“追国家标准局1984-12-25发布
198511-01实施
A.1测试日的
GB4830-84
附录A
气源质量测试
(补充件）
捡和监餐汽源质量是否得合衣标准要求，为及时发现和消除供装置放障提供胶据：A.2
测试动新阻的划仪器设备，必须经有关部门按规定战要求让行鉴定，校正毁标定。A.3
测试项目
含尘将径。
油母。
测试方法
懿点测试方法：
精确变不低干-10\。（Ppm，值）的微量水分析仪测量，所得数按有关公式（曲线或袭格）法得预算。
A，4.2含尘精径测试方送：
采用光做射原理计数。
A.4.3念油量测试方法
采样方武：蚂化碳吸收法，
分析方法：分光度法。

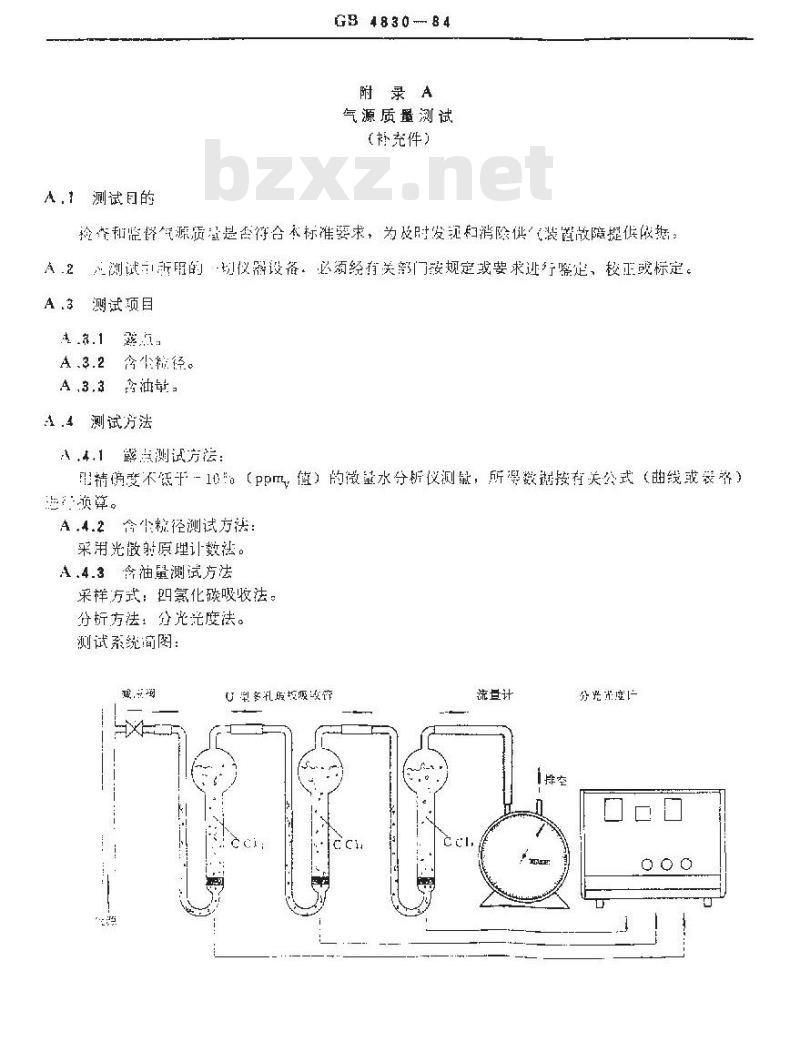

测试系统商图：
U型各礼服技暖收
流些计
一排空
分光度[-

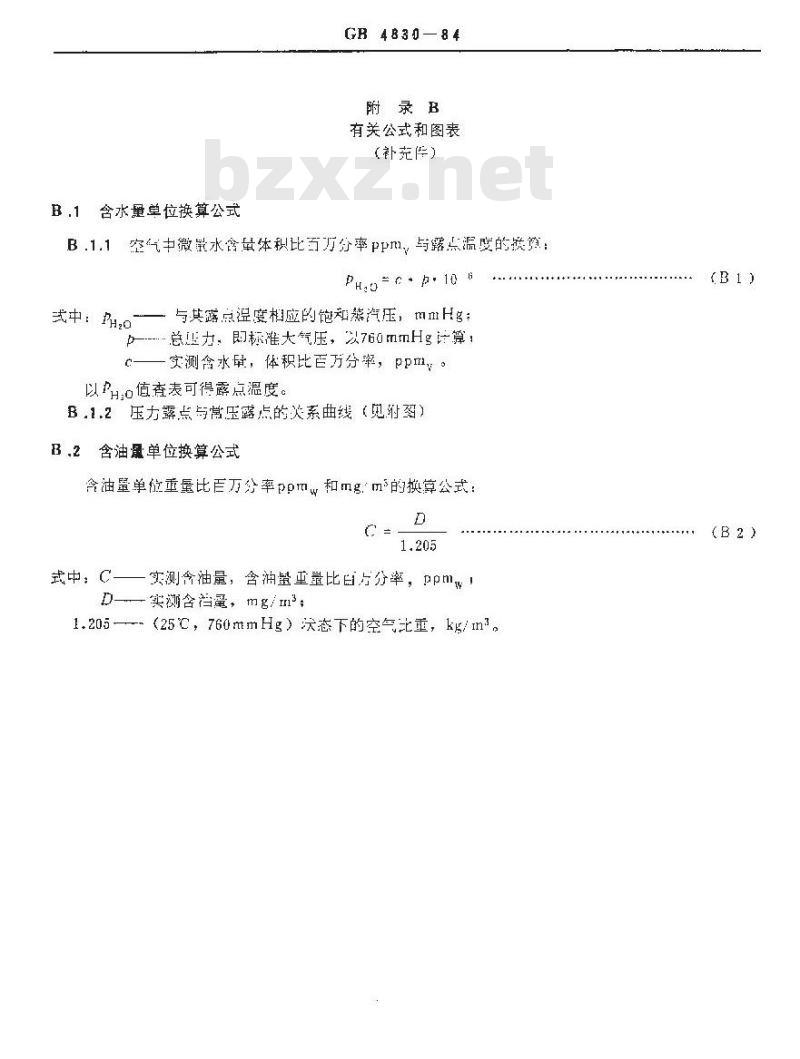

B.1含水量单位换算公式
GR4830-84
附录B
有关公式和图表
(补充)
空气中微鼠水含量体积比百万分率PPn，与露点温娶的获筑：B11
PHeo=cp.10 6
式中：FH,o
一与其露点湿度相应的饱和蒸汽压，mmHg：-总正力，即标准大气压，以760mmHg计算：一实测含水虽，体积比百方分率，Ppm。以o值查表可得露点温度。

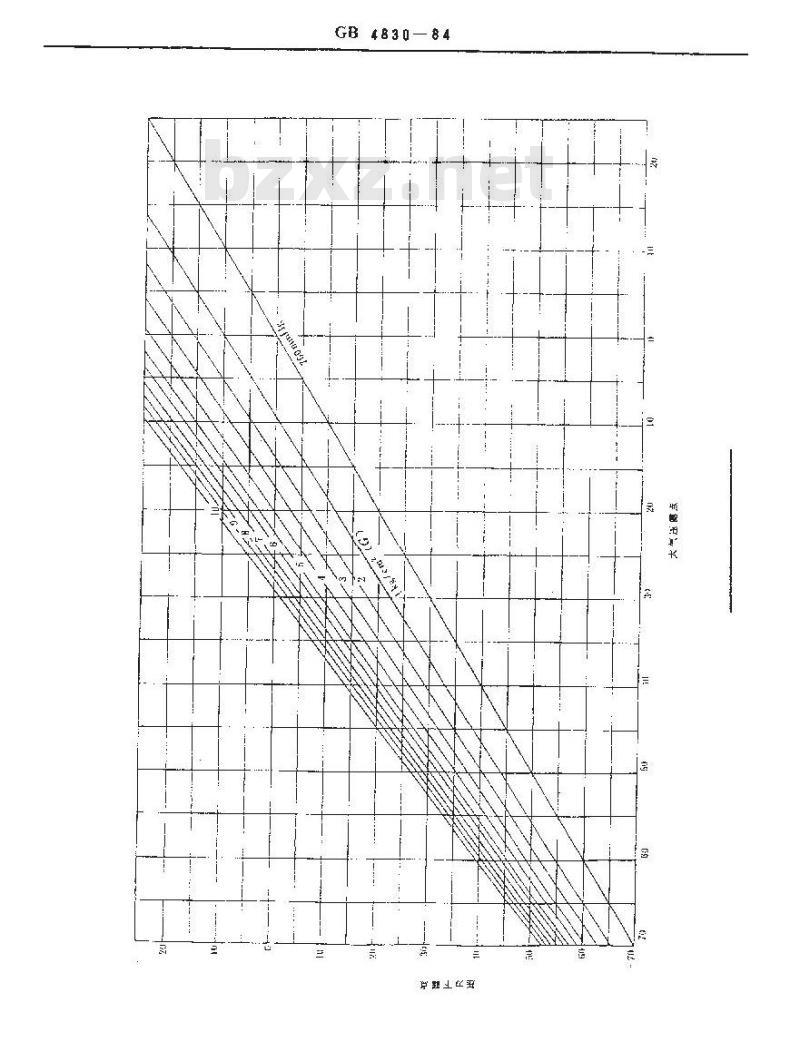

B.1.2压力露点与营压露点的关系曲线（见附盈）B.2含油量单位换算公式
含油量单位重量比百万分率ppw和mg.m\的换算公式D
式中：C—一实测含油量，含油量重量比自分率，ppmw！D—实测含挡量，mg/im3；
一（25℃，760mmHg）沃态下的空气比重，kg/m。1.205
GB 4830—84
GB4830—84

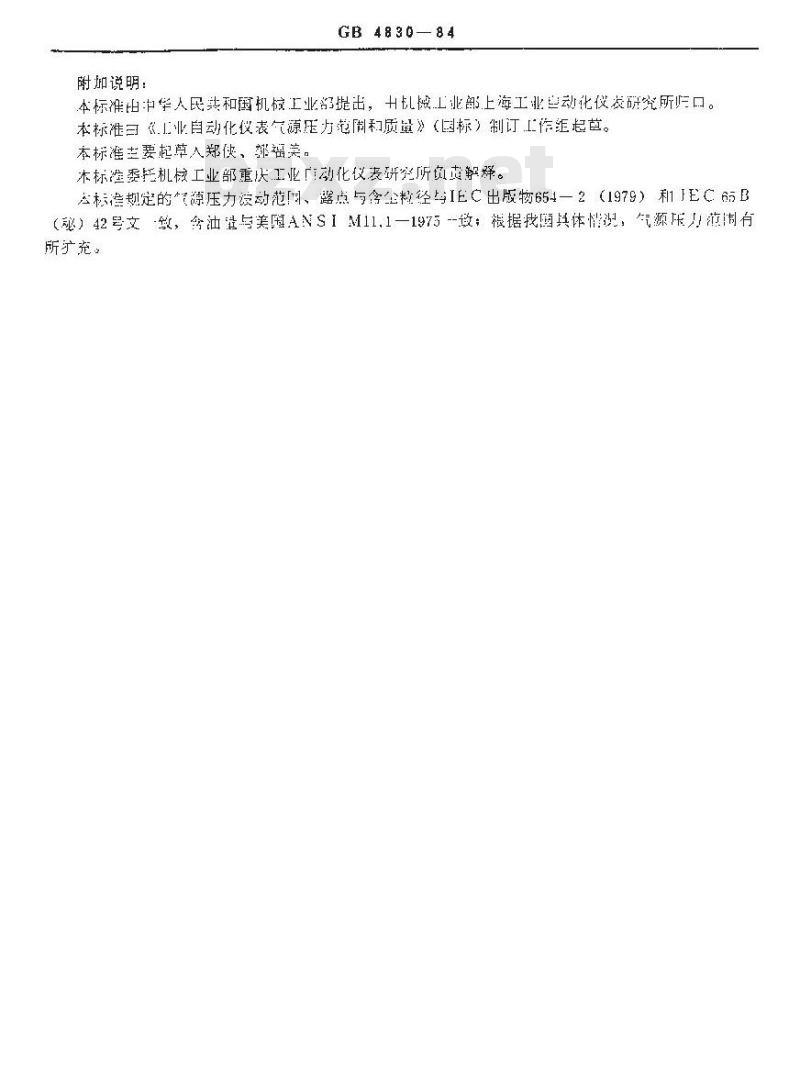

附加说明：
本标准出华人民共和国机校工业提出，十机械工业上海工业也动化仪发研究所归口。本标准目《工业自动化仪表气源压力范周和质最》（国标）制订工作组起草。本标准要起草人郑侠，部福策。木标准委托机械工业部重庆工业门动化仪表研空所负支轻释。标堂规定的源压力发动范、露点与含企粒径与IEC出版物654—2（1979）利1JEC65B（秘）42号文敏，含油量与美国ANS1M11.1一1975-做；根据我国共体情现，汽源乐小范闹有所充。
