【国家标准(GB)】 电工电子产品自然环境条件 海拔和气压、水深与水压

适用范围

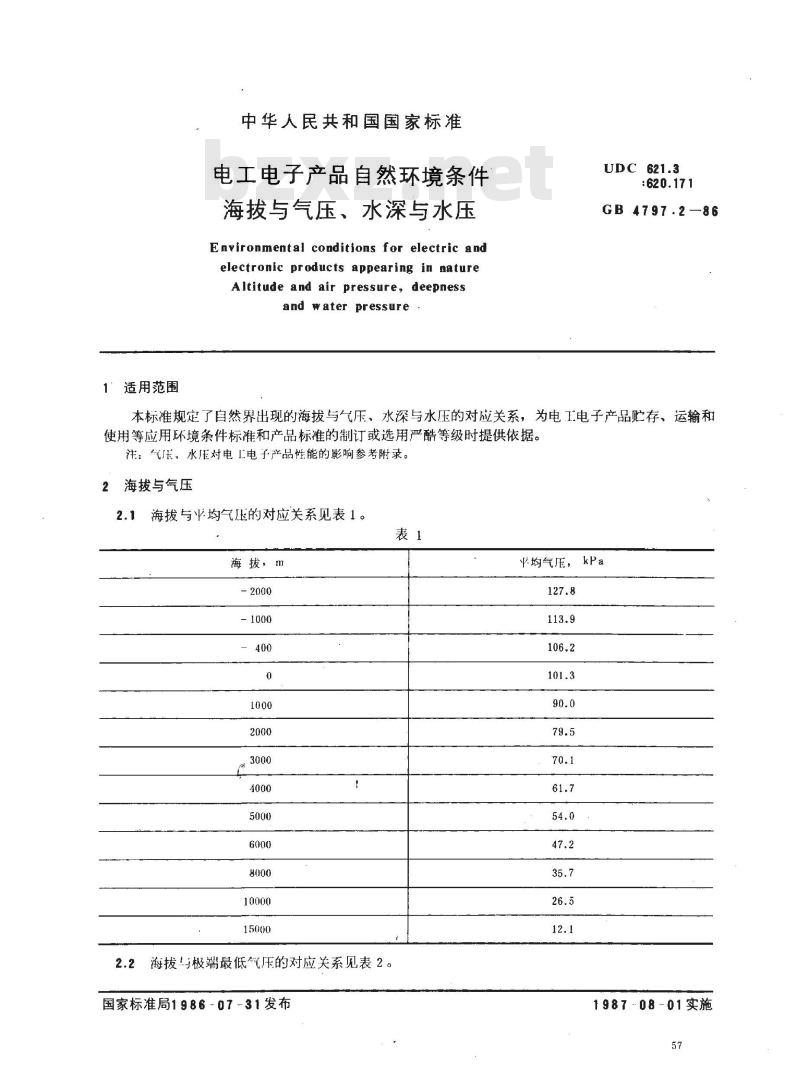

中华人民共和国国家标准
电工电子产品自然环境条件
海拔与气压、水深与水压
Environmental conditions for electric andelectronic products appearing in natureAltitude and air pressure, deepnessand water pressure
: 620.17 1
GB4797.2—86
本标准规定了自然界出现的海拔与气压、水深与水压的对应关系，为电工电子产品贮存、运输和使用等应用环境条件标准和产品标准的制订或选用严酷等级时提供依据。注：气压，水压对电工电子产品性能的影响参考附录。2海拔与气压
海拔与平均气压的对应关系见表1。2.1
海拔，m

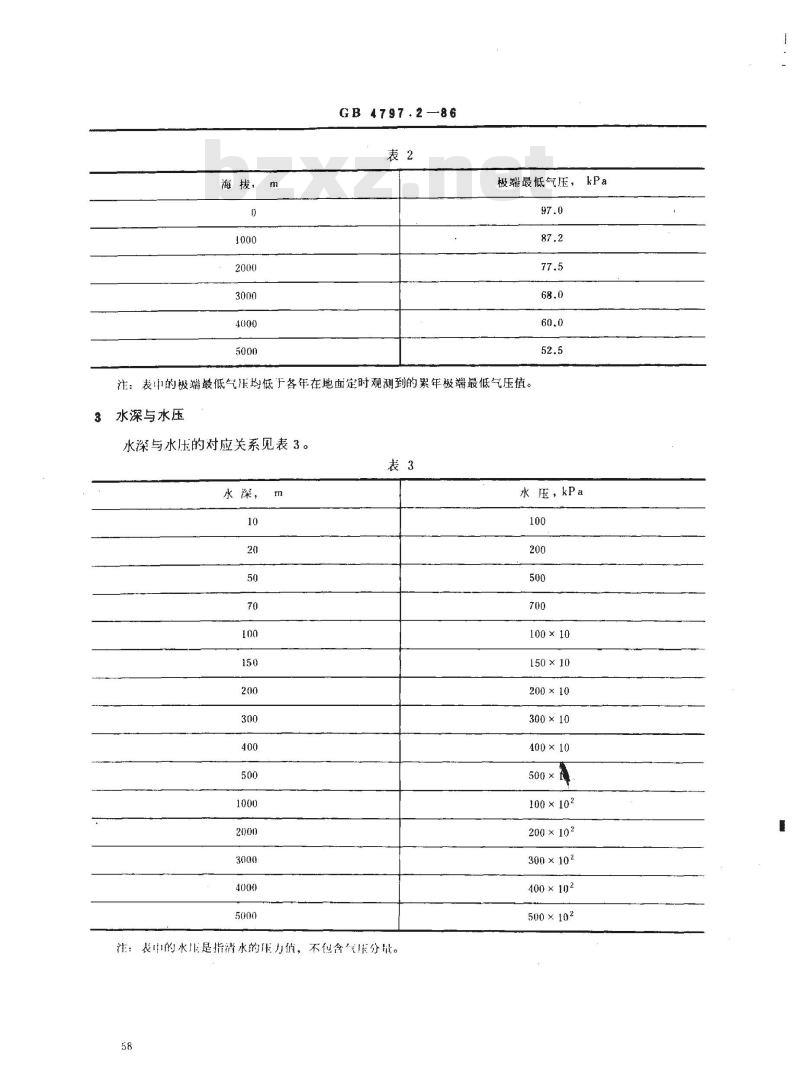

2海拔马极端最低气压的对应关系见表2。2.2
国家标准局1986-07-31发布
平均气压，kPa
1987~08-01实施
海拨，m
GB4797.2—86
极端最低气压，kPa
注：表中的极端最低气压均低于各年在地面定时观测到的累年极端最低气压值。3水深与水压Www.bzxZ.net
水深与水压的对应关系见表3。
水深，m
注：表中的水用是指清水的形力值，不创含气压分量。58
水压，kPa
100×10
150×10
200×10
300×10
400×10
100×102
200×102
300×102
400×102
500×102
GB4797.2-86

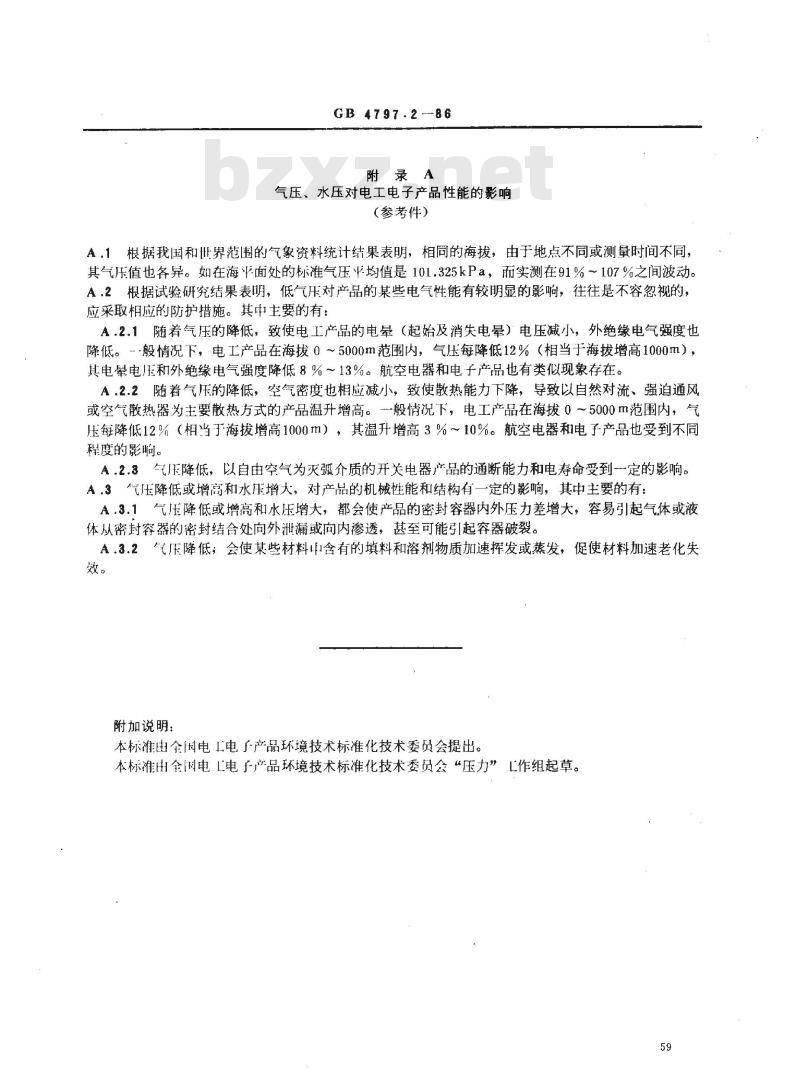

附录Ａ
气压、水压对电工电子产品性能的影响（参考件）
A.1根据我国和世界范围的气象资料统计结果表明，相同的海拔，由于地点不同或测量时间不同，其气压值也各异。如在海平面处的标准气压均值是101.325kPa，而实测在91%～107%之间波动。A.2根据试验研究结果表明，低气压对产品的某些电气性能有较明显的影响，往往是不容忽视的，应采取相应的防护措施。其中主要的有：A.2.1随着气压的降低，致使电工产品的电晕（起始及消失电晕）电压减小，外绝缘电气强度也降低。－般情况下，电工产品在海拔0～5000m范围内，气压每降低12%（相当于海拔增高1000m），其电晕电压和外绝缘电气强度降低8%～13%。航空电器和电子产品也有类似现象存在。A.2.2随着气压的降低，空气密度也相应减小，致使散热能力下降，导致以自然对流、强迫通风或空气散热器为主要散热方式的产品温升增高。一般情况下，电工产品在海拔0～5000m范围内，气压每降低12%（相当于海拔增高1000m），其温升增高3%～10%。航空电器和电子产品也受到不同程度的影响。
A.2.3气压降低，以自由空气为灭弧介质的开关电器产品的通断能力和电寿命受到一定的影响。A.3气压降低或增高和水压增大，对产品的机械性能和结构有一定的影响，其中主要的有：A.3.1气压降低或增高和水压增大，都会使产品的密封容器内外压力差增大，容易引起气体或液体从密封容器的密封结合处向外泄漏或向内渗透，甚至可能引起容器破裂。A.3.2气压降低；会使某些材料啡含有的填料和溶剂物质加速挥发或蒸发，促使材料加速老化失效。
附加说明：
本标准由全国电工电子产品环境技术标准化技术委员会提出。本标准由全电L电子产品环境技术标准化技术委员会“压力”L作组起草。59
