【国家标准(GB)】 电气简图用图形符号 第9部分：电信 ： 交换和外围设备

GB/T 4728. 9—1999

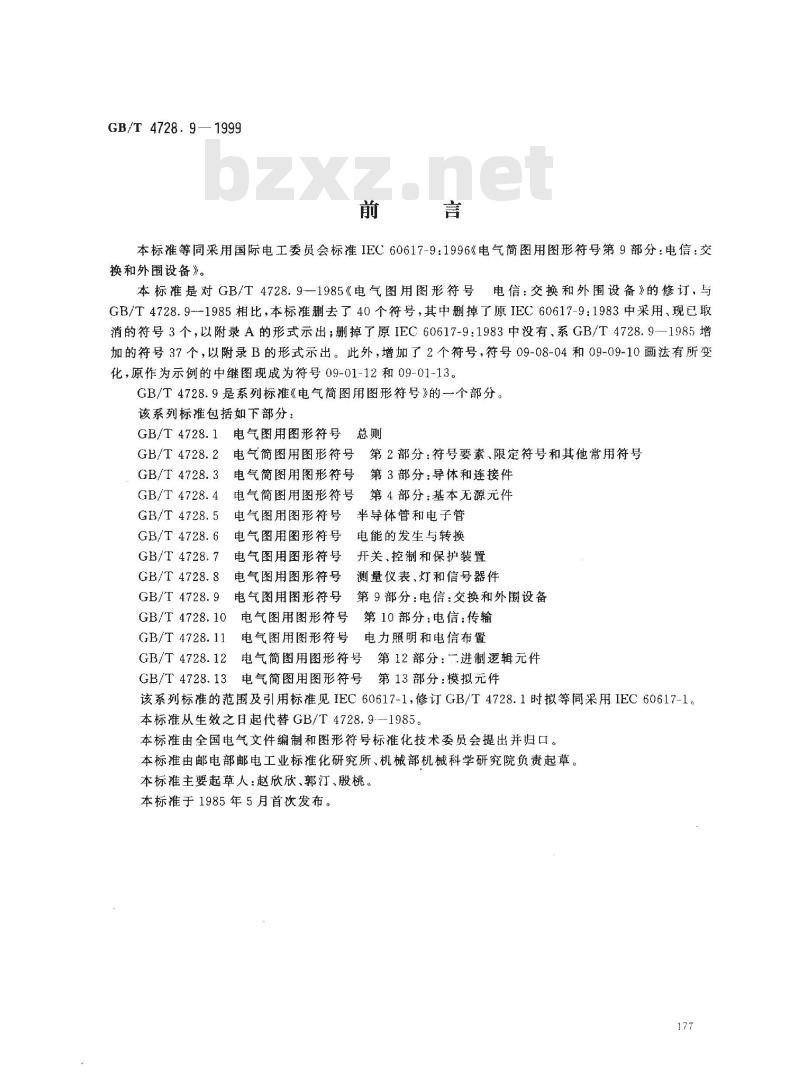

本标准等同采用国际电工委员会标准IEC60617-9：1996《电气简图用图形符号第9部分：电信：交换和外围设备》。
本标准是对GB/T4728.9—1985《电气图用图形符号电信：交换和外围设备》的修订，与GB/T4728.9--1985相比，本标准删去了40个符号，其中删掉了原IEC60617-9：1983中采用、现已取消的符号3个，以附录A的形式示出；删掉了原IEC60617-9：1983中没有、系GB/T4728.9—1985增加的符号37个，以附录B的形式示出。此外，增加了2个符号，符号09-08-04和09~09-10画法有所变化，原作为示例的中继图现成为符号09-01-12和09-01-13。GB/T4728.9是系列标准《电气简图用图形符号》的一个部分。该系列标准包括如下部分：
GB/T4728.1电气图用图形符号
GB/T4728.2电气简图用图形符号号第2部分：符号要素、限定符号和其他常用符号电气简图用图形符号
第3部分：导体和连接件
GB/T 4728. 3
GB/T 4728.4
GB/T 4728. 5
GB/T 4728. 6
GB/T 4728.7
GB/T 4728.8
GB/T 4728.9
电气简图用图形符号
电气图用图形符号
电气图用图形符号
电气图用图形符号
电气图用图形符号
电气图用图形符号
GB/T 4728.10
GB/T 4728.11
电气图用图形符号
第4部分：基本无源元件
半导体管和电子管
电能的发生与转换
开关、控制和保护装置
测量仪表，灯和信号器件
第9部分：电信：交换和外围设备第10部分：电信：传输
电气图用图形符号
电力照明和电信布置
GB/T4728.12电气简图用图形符号第12部分：进制逻辑元件GB/T4728.13电气简图用图形符号第13部分：模拟元件该系列标准的范围及引用标准见1EC60617-1，修订GB/T4728.1时拟等同采用IEC60617-1。本标准从生效之日起代替GB/T4728.9-1985。本标由全国电气文件编制和图形符号标准化技术委员会提出并归口。本标准由邮电部邮电工业标准化研究所、机械部机械科学研究院负责起草。本标准主要起草人：赵欣欣、郭汀、般桃。本标准于1985年5月首次发布。
GB/T4728.9—1999

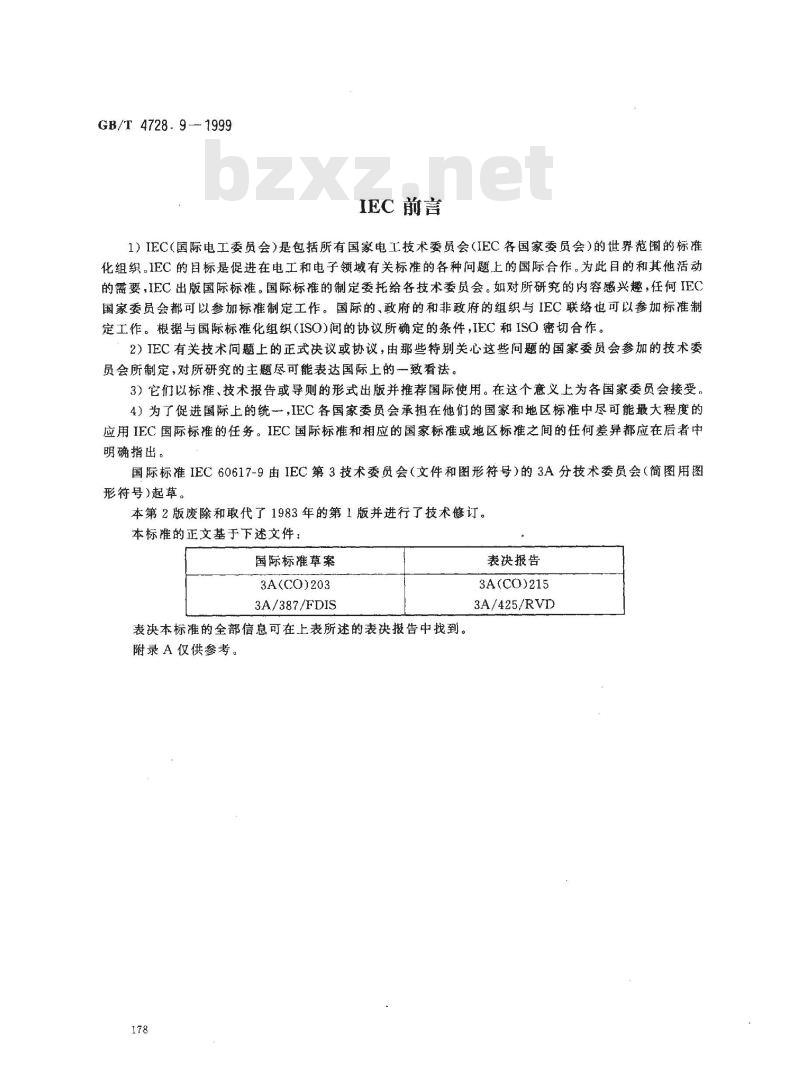

IEC 前言
1）IEC（国际电工委员会）是包括所有国家电工技术委员会（IEC各国家委员会）的世界范围的标准化组织。IEC的目标是促进在电工和电子领域有关标准的各种问题上的国际合作。为此目的和其他活动的需要，IEC出版国际标准。国际标准的制定委托给各技术委员会。如对所研究的内容感兴趣，任何IEC国家委员会都可以参加标准制定工作。国际的、政府的和非政府的组织与IEC联络也可以参加标准制定工作。根据与国际标准化组织（ISO)间的协议所确定的条件，IEC和ISO密切合作。2）IEC有关技术问题上的正式决议或协议，由那些特别关心这些问题的国家委员会参加的技术委员会所制定，对所研究的主题尽可能表达国际上的一致看法。3）它们以标准、技术报告或导则的形式出版并推荐国际使用。在这个意义上为各国家委员会接受，4）为了促进国际上的统一，IEC各国家委员会承担在他们的国家和地区标准中尽可能最大程度的应用IEC国际标准的任务。IEC国际标准和相应的国家标准或地区标准之间的任何差异都应在后者中明确指出。
国际标准IEC60617-9由IEC第3技术委员会（文件和图形符号）的3A分技术委员会（简图用图形符号)起草。
本第2版废除和取代了1983年的第1版并进行了技术修订。本标推的正文基于下述文件：
国际标准草案
3A(CO)203
3A/387/FDIS
表决本标准的全部信息可在上表所述的表决报告中找到。附录A仅供参考。
表决报告
3A(CO)215
3A/425/RVD
GB/T 4728.9--1999

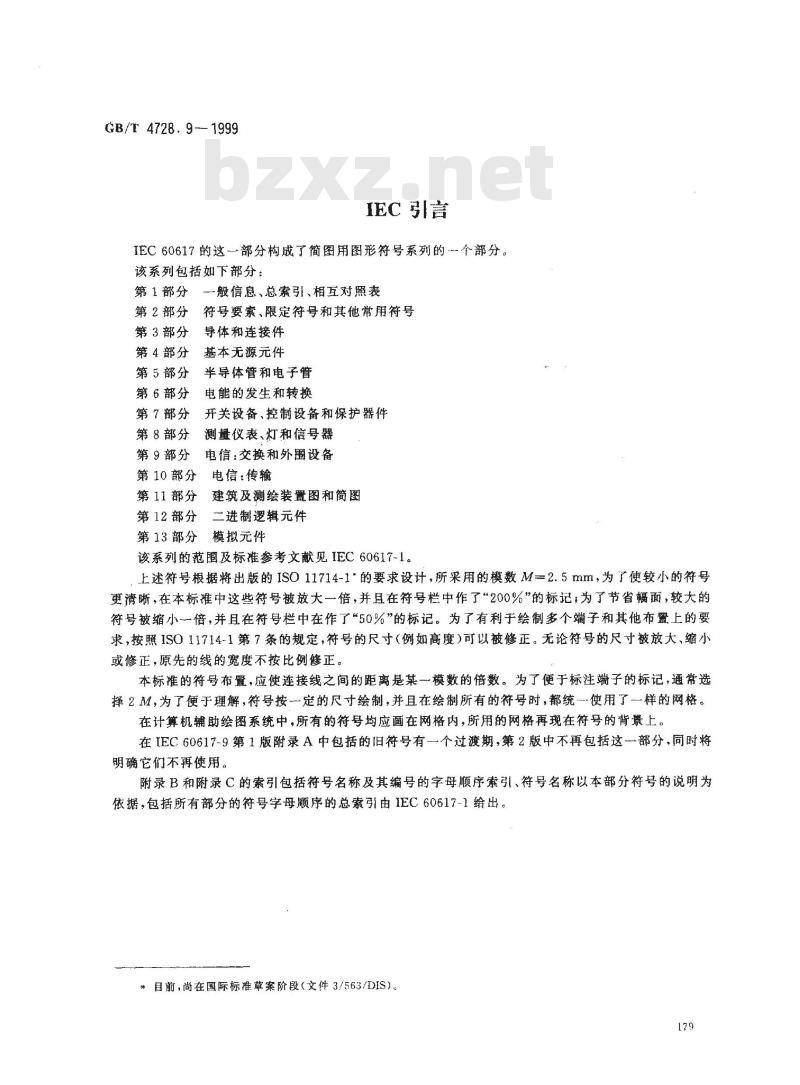

IEC引言
IEC60617的这一部分构成了简图用图形符号系列的-个部分。该系列包括如下部分：
第1部分
第2部分
第3部分
第4部分
第5部分
第6部分
第7部分
第8部分
一般信息、总索引、相互对照表符号要素、限定符号和其他常用符号导体和连接件
基本无源元件
半导体管和电子管
电能的发生和转换
开关设备、控制设备和保护器件测量仪表、灯和信号器
第9部分
第10部分
第11部分
第12部分
第13部分
电信：交换和外围设备
电信：传输
建筑及测绘装置图和简图
二进制逻辑元件
模拟元件
该系列的范围及标推参考文献见IEC60617-1。上述符号根据将出版的ISO11714-1*的要求设计，所采用的模数M=2.5mm，为了使较小的符号更清晰，在本标准中这些符号被放大一倍，并且在符号栏中作了“200%”的标记，为了节省幅面，较大的符号被缩小一一倍，并且在符号栏中在作了“50%的标记。为了有利于绘制多个端子和其他布置上的要求，按照ISO11714-1第7条的规定，符号的尺寸（例如高度）可以被修正。无论符号的尺寸被放大、缩小或修正，原先的线的宽度不按比例修正。本标准的符号布置，应使连接线之间的距离是某一模数的倍数。为了便于标注端子的标记，通常选择2M，为了便于理解，符号按一定的尺寸绘制，并且在绘制所有的符号时，都统一使用了一样的网格。在计算机辅助绘函系统中，所有的符号均应画在网格内，所用的网格再现在符号的背景上。在IEC60617-9第1版附录A中包括的旧符号有一个过渡期，第2版中不再包括这-部分，同时将明确它们不再使用。
附录B和附录C的索引包括符号名称及其编号的字母顺序索引、符号名称以本部分符号的说明为依据，包括所有部分的符号字母顺序的总索引由IEC60617-1给出。*自前，尚在国际标准草案阶段（文件3/563/DIS）179

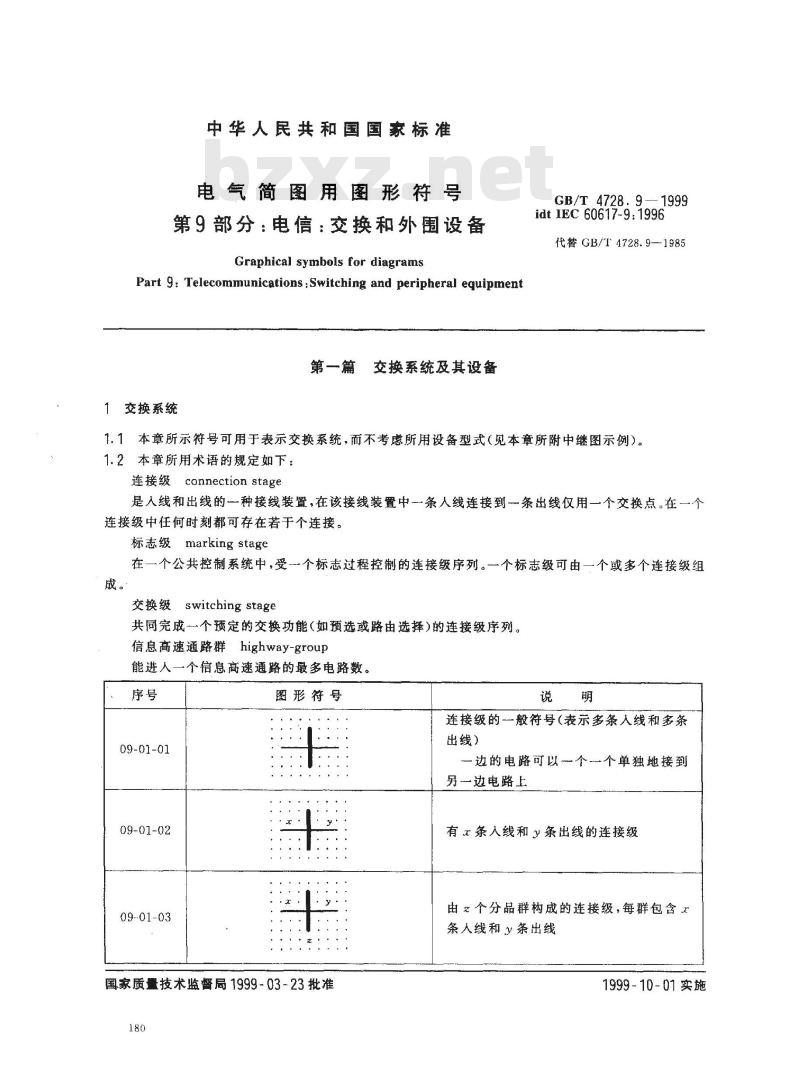

中华人民共和国国家标准
电气简图用图形符号
第9部分：电信：交换和外围设备Graphical symbols for diagramsPart 9: Telecommunications ; Switching and peripheral equipment交换系统及其设备
第一篇」
1交换系统
GB/T 4728.9--1999
idt IEC 60617-9:1996
代替GB/T4728.9—1985
1.1本章所示符号可用于表示交换系统，而不考虑所用设备型式（见本章所附中继图示例）。1.2本章所用术语的规定如下：
连接级 connection stage
是入线和出线的一种接线装置，在该接线装置中一条人线连接到一条出线仅用一个交换点。在一个连接级中任何时刻都可存在若于个连接。标志级 marking stage
在一个公共控制系统中，受一个标志过程控制的连接级序列。个标志级可由一个或多个连接级组成。
交换级 switching stage
共同完成一个预定的交换功能(如预选或路由选择)的连接级序列。信息高速通路群highway-group
能进人一个信息高速通路的最多电路数。序号
09-01-01
09-01-02
09-01-03
图形符号
国家质量技术监督局1999-03~23批准180
连接级的一般符号表示多条入线和多条出线）
边的电路可以个个单独地接到
另一边电路上
有条人线和条出线的连接级
由个分品群构成的连接级，每群包含条入线和y条出线
1999-10-01实施

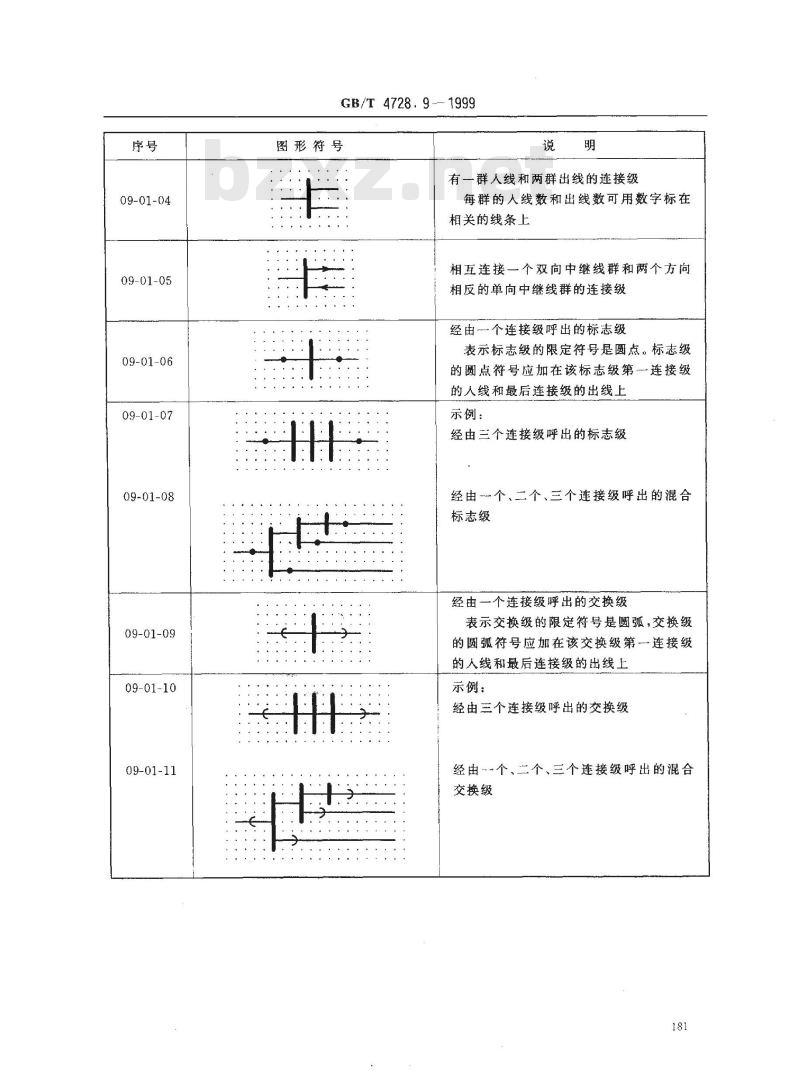

09-01-04
09-01-05
09-01-06
09-01-07
09-01-08
09-01-09
09-01-10
09-01-11
GB/T4728.9
图形符号
有一群人线和两群出线的连接级每群的入线数和出线数可用数字标在相关的线条上
相互连接一个双向中继线群和两个方向相反的单向中继线群的连接级
经由一个连接级呼出的标志级
表示标志级的限定符号是圆点。标志级的圆点符号应加在该标志级第一连接级的人线和最后连接级的出线上
示例：
经由三个连接级呼出的标志级
经由个，二个、三个连接级呼出的混合标志级
经由一个连接级呼出的交换级
表示交换级的限定符号是圆弧，交换级的圆弧符号应加在该交换级第一连接级的人线和最后连接级的出线上
示例：
经由三个连接级呼出的交换级
经由个、二个、三个连接级呼出的混合交换级
GB/T4728.9-1999
21-10-60
GB/T 4728. 9 - 1999
-10-60
2交换设备框图符号
GB/T 4728. 9— 1999
2.1用符号02-01-02可以填人符号09-01-01以表示交换设备，并可加一个适当的标记（例如文字符号)以表示特种设备的类型。
09-02-01
09-02-02
3选线器部件
图形符号
自动交换设备
人工交换台
按GB/T4728.7规定表示绞接点的圆，可以是空心的，也可以是实心的。序号
09-03-01
09-03-02
09-03-03
09-03-04
图形符号
非跨接式选线器狐刷
另种表示法见符号09-04-02
跨接式选线器弧刷
单动作的选线器线孤或触排
两级动作的选线器线弧或触排
09-03-05
09-03-06
09-03-07
09-03-08
09-03-09
选线器
09-04-01
09-04-02
09-04-03
GB/T 4728. 9-1999
图形符号
具有特定位置（如原位）的选线器线孤表示出线群或触点组的选线器触排或孤层
出线群或触点组可以排成直线，以代替排成圆弧
表示独立出线或触点的选线器弧层独立出线或触点可以排成直线，以代替排戒圆弧
转到附录A：09-A1-01
选线器工作线圈（选线器磁铁）图形符号
跨接式弧刷的选线器弧层
非跨接式弧刷的选线器弧层
单动作的不复位式选线器
09-04-04
09-04-05
09-04-06
09-04-07
09-04-08
09-04-09
09-04-10
GB/T 4728.9-1999
图形符号
单动作的复位式选线器
两级动作的复位式选线器
电动机驱动的复位式选线器
用于四线转接的复位式选线器
停在指定触排触点上的单动作不复位式选线器
表示单独出线（或出线群）的单动作复位式选线器
两级动作选线器及其弧层
09-04-11
09-04-12
09-04-13
电话机
09-05-01
09-05-02
09-05-03
09-05-04
GB/T 4728. 9- 1999
图形符号
纵横接线器，一般符号
示例：
纵横接线器的-个接线单元
四线转接的纵横接线器
第一篇
图形符号
电话、电报和数据设备
电话机，-般符号
带电池的电话机
共电电话机
拨号盘式电话机
如果不会引起误解，圆圈（拨号盘）里的圆点可以省略
09-05-05
09-05-06
09-05-07
09-05-08
09-05-09
09-05-10
09-05-11
09-05-12
电报和数据设备
GB/T 4728. 9 --- 1999
图形符号
按钮拨号式电话机
不用于拨号或多线工作而具有特殊功能的按钮或按钮拨号式电话机
付费式电话机
带振铃发电机的电话机，例如磁石电话机带扬声器的电话机
带放大器的电话机
声能电话机
用于两线或多线（交换机线或分机线）的电话机免费标准下载网bzxz
下列符号可用于表示局内成套的终端设备（收报机、发报机及其他辅助设备）。序号
09-06-01
图形符号
发报设备
