【国家标准(GB)】 皮革 吸水性测定方法

GB/T 4689.21--1996
本标准等效采用ISO2417：1972《皮革-一吸水性测定方法》。本标准在技术要求和试验结果上与IS）2417：1972保持完全一致，仅在格式上有所差异。本标准由中国轻工总会提出。
本标准由全国毛皮制革标准化中心归口。本标准由中国皮革工业研究所负责起草。本标准主要起草人：赵立国。
GB/T4689.21-1996
ISO前言
ISO（国际标准化组织)是由世界各地标准化机构（ISO成员)共同组成的标准化组织。国际标准的起草、制定必须经过ISO技术委员会的批准通过。每一个成员对技术委员会发布的标准草案有权向所在的委员会提出意见。与ISO有联系的国际组织、政府组织、非政府组织都可以参加有关工作。在正式作为ISO国际标准以前，ISO技术委员会向所有的成员组织发送采纳的国际标准草案，进行投票，征求意见。
国际标准ISO2417是由ISO/TC120皮革技术委员会提出的1971年11月由下列成员国通过：巴西
捷克斯洛伐克
匈牙利，
没有成员表示反对。
以色列
意大利
新西兰
葡萄牙
罗马尼亚
西班牙
土耳其
本国际标准采用国际皮革工艺家与化学家联合会的IUF/7标准。9

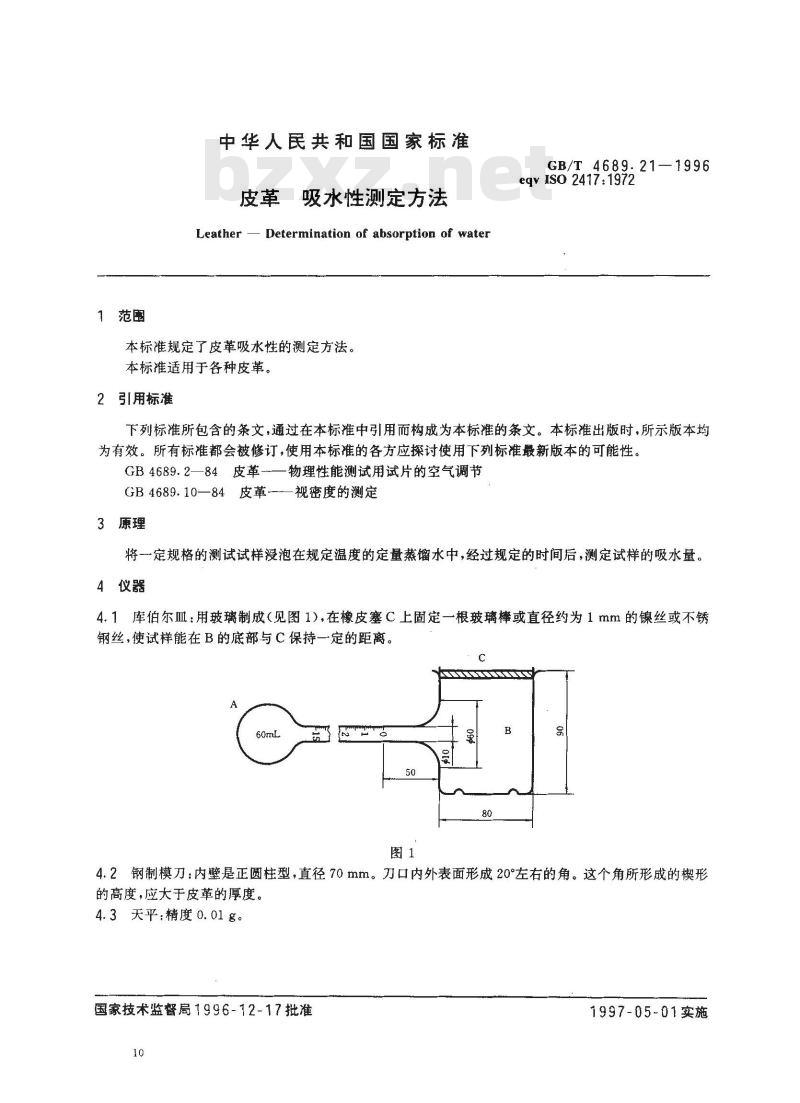

1范围
中华人民共和国国家标准
吸水性测定方法
LeatherDetermination of absorption of water本标准规定了皮革吸水性的测定方法。本标准适用于各种皮革。
2引用标准
GB/T4689.21—1996
eqv ISO 2417:1972
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB4689.2—84皮革—物理性能测试用试片的空气调节GB4689.10—84皮革视密度的测定3原理
将一一定规格的测试试样漫泡在规定温度的定量蒸馏水中，经过规定的时间后，测定试样的吸水量。4仪器
4.1库伯尔血：用玻璃制成（见图1),在橡皮塞C上固定一根玻璃棒或直径约为1mm的镍丝或不锈钢丝，使试样能在B的底部与C保持一定的距离。C
4.2钢制模刀：内壁是正圆柱型，直径70mm。刀口内外表面形成20°左右的角。这个角所形成的楔形的高度，应大于皮革的厚度。
4.3天平：精度0.01g。
国家技术监督局1996-12-17批准10
1997-05-01实施

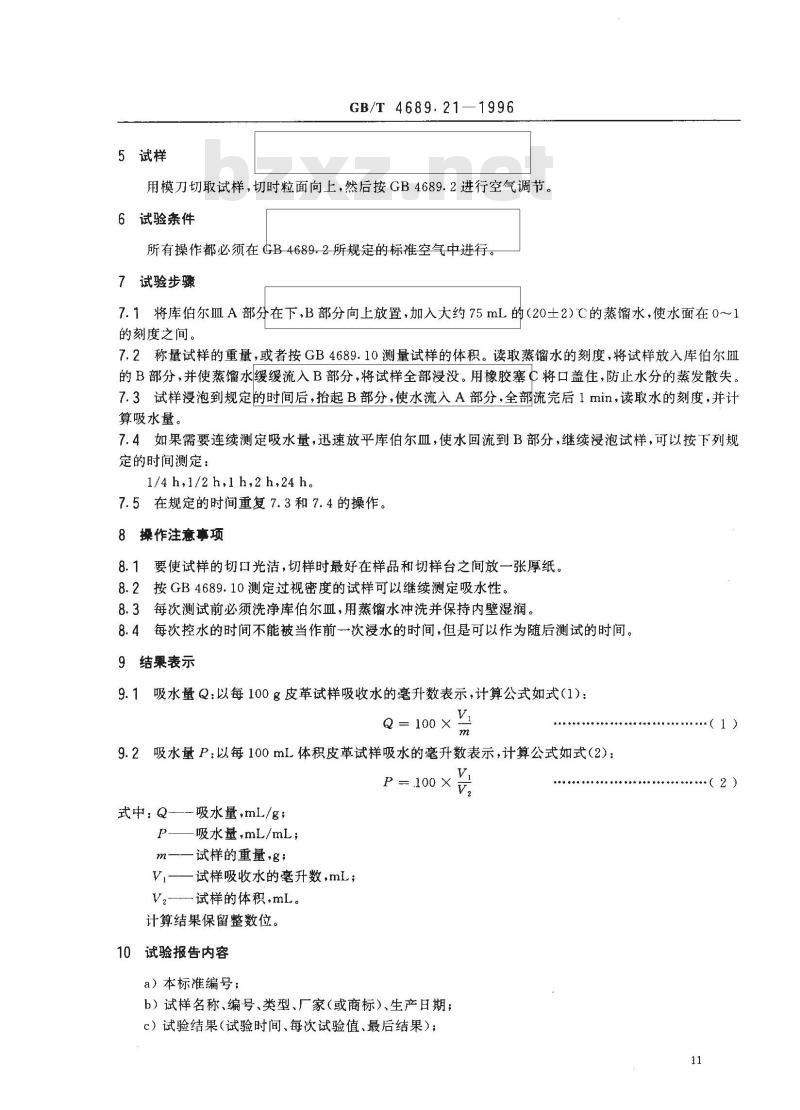

5试样
GB/T4689.21—1996bzxz.net
用模刀切取试样，切时粒面向上，然后按GB4689.2进行空气调节。6试验条件
所有操作都必须在GB-4689.2所规定的标准空气中进行7试验步骤
7.1将库伯尔皿A部分在下，B部分向上放置，加入大约75mL的（20士2）C的蒸馏水，使水面在0～1的刻度之间。
7.2称量试样的重量，或者按GB4689.10测量试样的体积。读取蒸馏水的刻度，将试样放入库伯尔Ⅲ的B部分，并使蒸馏水缓缓流入B部分，将试样全部漫没。用橡胶塞C将口盖住，防止水分的蒸发散失。7.3试样浸泡到规定的时间后，抬起B部分，使水流入A部分，全部流完后1min，读取水的刻度，并计算吸水量。
7.4如果需要连续测定吸水量，迅速放平库伯尔血，使水回流到B部分，继续浸泡试样，可以按下列规定的时间测定：
1/4h,1/2h,1h,2h,24h。
7.5在规定的时间重复7.3和7.4的操作。8操作注意事项
8.1要使试样的切口光洁，切样时最好在样品和切样台之间放一张厚纸。8.2按GB4689.10测定过视密度的试样可以继续测定吸水性。8.3每次测试前必须洗净库伯尔血，用蒸馏水冲洗并保持内壁湿润。8.4每次控水的时间不能被当作前一次浸水的时间，但是可以作为随后测试的时间。9结果表示
9.1吸水量Q：以每100g皮革试样吸收水的毫升数表示，计算公式如式（1）：Q= 100×#
9.2吸水量P：以每100mL体积皮革试样吸水的毫升数表示，计算公式如式（2）：P= 100 ×
式中：Q-
-吸水量，mL/g；
吸水量，mL/mL；
-试样的重量，g；
Vi—一试样吸收水的毫升数，mL；Vz—-试样的体积,mL。
计算结果保留整数位。
10试验报告内容
a）本标准编号；
b）试样名称、编号、类型、厂家（或商标）、生产日期；c）试验结果（试验时间、每次试验值、最后结果)；（1
·（2）
d）试验中出现的异常现象；
GB/T 4689.211996
e）实测方法与本标准的不同之处；f）试验人员、日期。
压患展新、细推ww17hawcu能管送组稻铁酱蝉藕筋髓
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
