【国家标准(GB)】 技术制图 棒料、型材及其断面的简化表示法

GB/T4656.1—2000

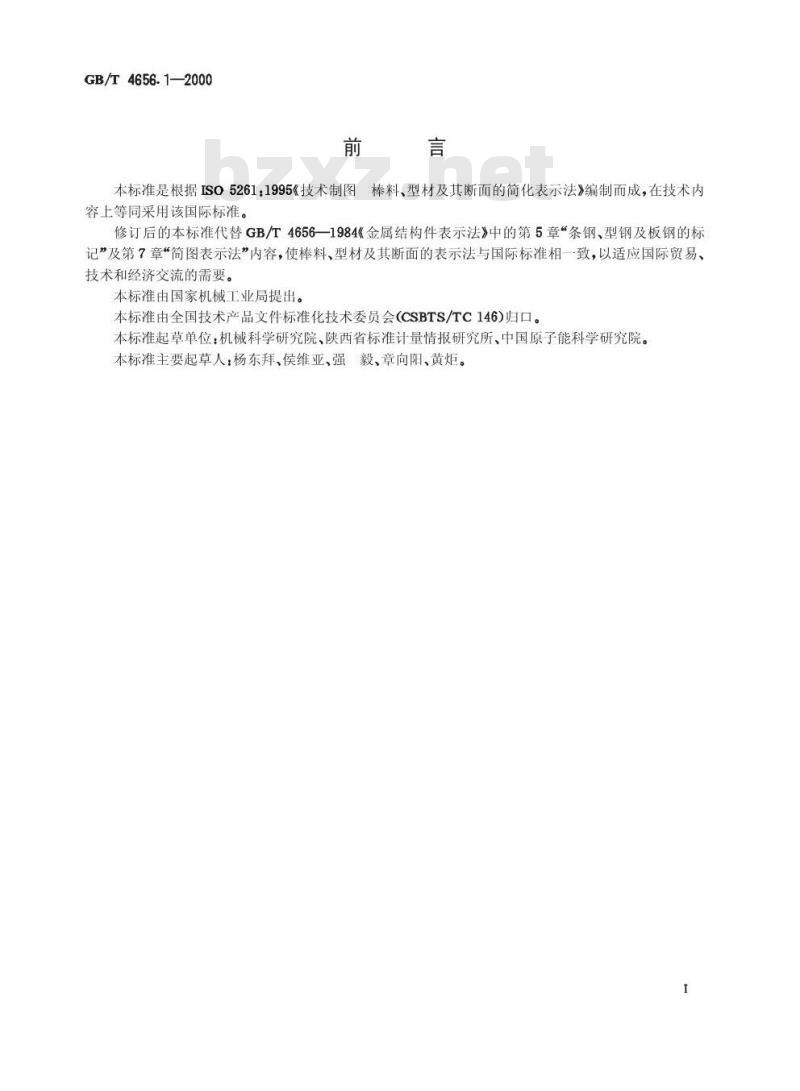

本标准是根据ISO5261，1995《技术制图目棒料、型材及其断面的简化表示法》编制而成，在技术内容上等同采用该国际标准。
修订后的本标准代替GB/T4656一1984《金属结构件表示法》中的第5章“条钢、型钢及板钢的标记”及第7章“简图表示法”内容，使棒料、型材及其断面的表示法与国际标准相一致，以适应国际贸易、技术和经济交流的需要。
本标准由国家机械工业局提出。本标准由全国技术产品文件标准化技术委员会（CSBTS/TC146)归口。本标准起草单位：机械科学研究院、陕西省标准计量情报研究所、中国原子能科学研究院。本标准主要起草人：杨东拜、侯维亚、强毅、章向阳、黄炬。GB/T4656.1—2000Www.bzxZ.net

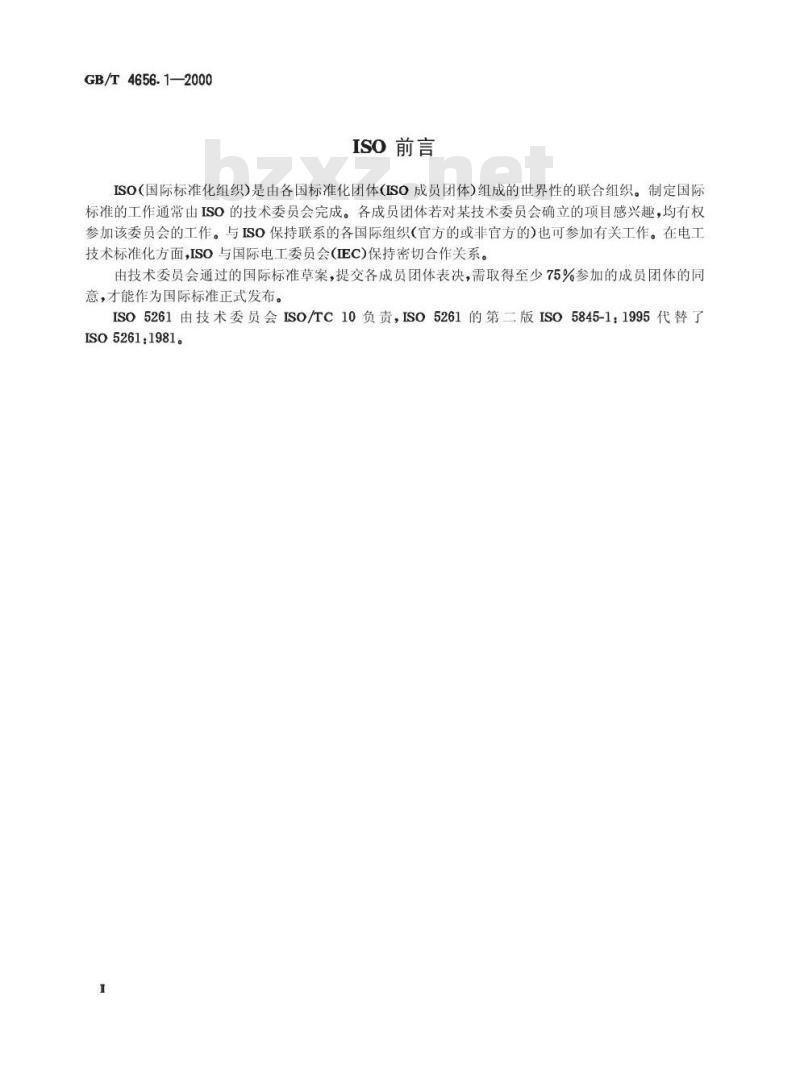

ISO前言
ISO(国际标准化组织)是由各国标准化团体(ISO成员团体)组成的世界性的联合组织。制定国际标准的工作通常由SO的技术委员会完成。各成员团体若对某技术委员会确立的项目感兴趣，均有权参加该委员会的工作。与ISO保持联系的各国际组织（官方的或非官方的)也可参加有关工作。在电工技术标准化方面，ISO与国际电工委员会(EC)保持密切合作关系。由技术委员会通过的国际标准草案，提交各成员团体表决，需取得至少75%参加的成员团体的同意，才能作为国际标准正式发布。ISO5261由技术委员会ISO/TC10负责，ISO5261的第二版ISO5845-1：1995代替了
ISo5261：1981。
1范围

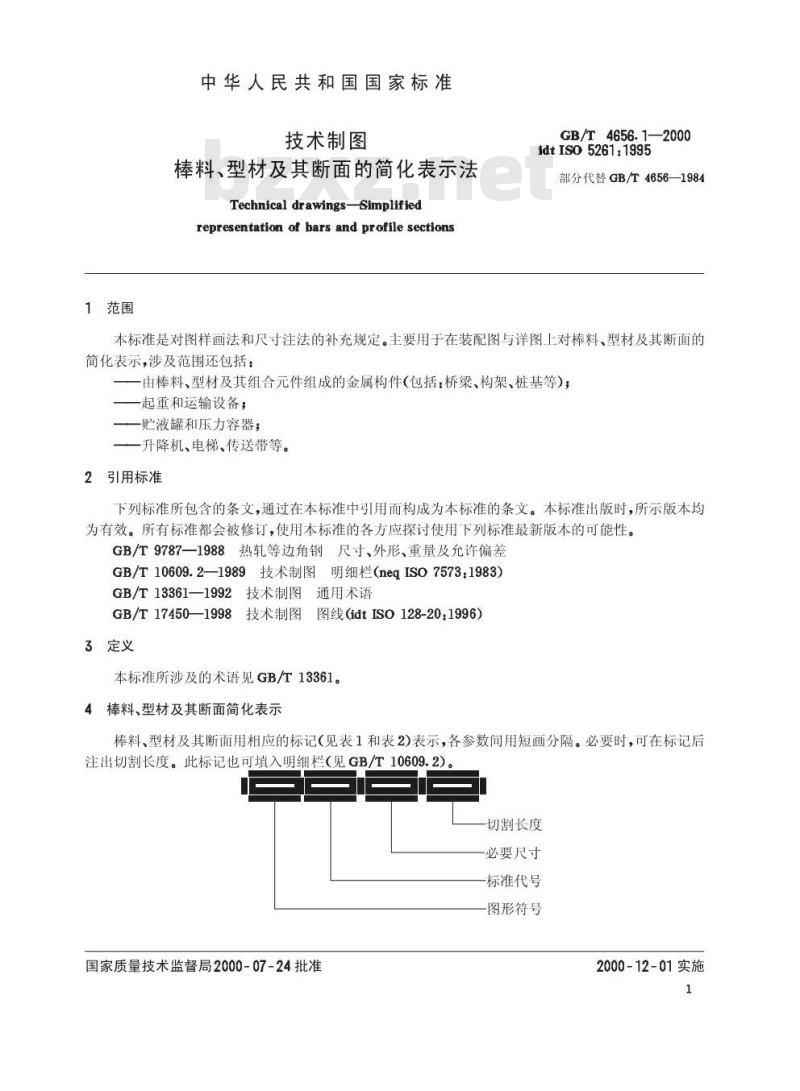

中华人民共和国国家标准
技术制图
棒料、型材及其断面的简化表示法Technical drawings-Simplifiedrepresentation of barsand profile sectionsGB/T4656.1—2000
idtIso5261.1995
部分代替GB/T4656—1984
本标准是对图样画法和尺寸注法的补充规定。主要用于在装配图与详图上对棒料、型材及其断面的简化表示，涉及范围还包括：
由棒料、型材及其组合元件组成的金属构件（包括：桥梁、构架、桩基等)；一起重和运输设备；
一贮液罐和压力容器；
一升降机、电梯、传送带等。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T9787一1988热轧等边角钢尺寸、外形、重量及允许偏差GB/T10609.2—1989技术制图明细栏（neqISO7573：1983）GB/T13361—1992技术制图通用术语GB/T17450—1998技术制图
图线（idtISo128-20：1996）
3定义
本标准所涉及的术语见GB/T13361。4棒料、型材及其断面简化表示
棒料、型材及其断面用相应的标记（见表1和表2)表示，各参数间用短画分隔。必要时，可在标记后注出切割长度。此标记也可填入明细栏（见GB/T10609.2)sss
切割长度
必要尺寸
标准代号
图形符号
国家质量技术监督局2000-07-24批准2000-12-01实施

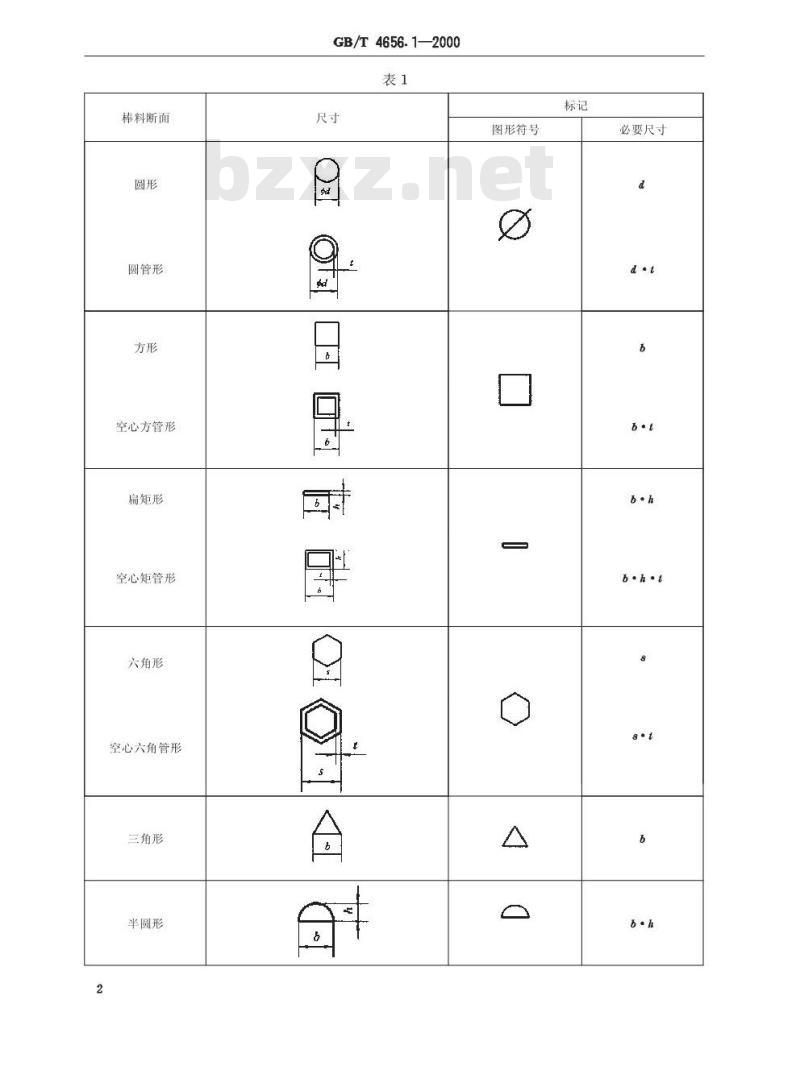

棒料断面
圆管形
空心方管形
扁矩形
空心矩管形
六角形
空心六角管形
三角形
半圆形
GB/T4656.1—2000

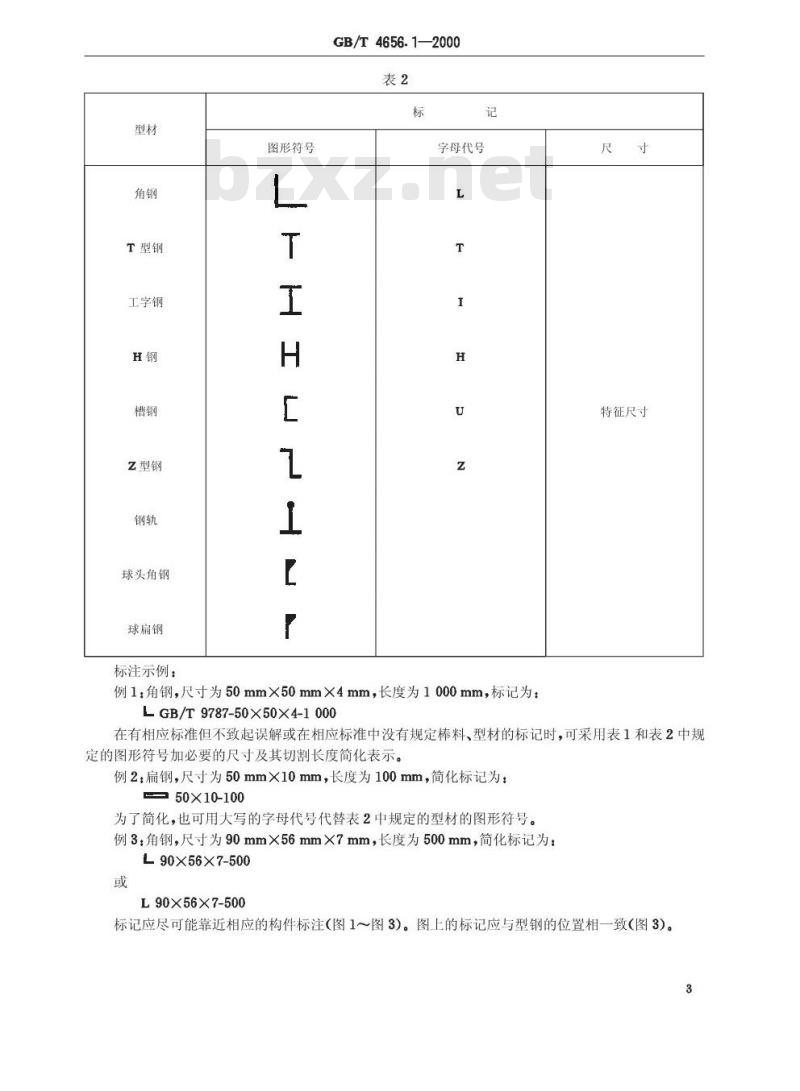

图形符号
必要尺寸
b·h·t
T型钢
工字钢
Z型钢
球头角钢
球扁钢
标注示例：
图形符号
GB/T4656.1—2000
字母代号
例1：角钢，尺寸为50mm×50mm×4mm，长度为1000mm，标记为LGB/T9787-50×50X4-1000
特征尺寸
在有相应标准但不致起误解或在相应标准中没有规定棒料、型材的标记时，可采用表1和表2中规定的图形符号加必要的尺寸及其切割长度简化表示。例2：扁钢，尺寸为50mm×10mm，长度为100mm，简化标记为：50×10-100
为了简化，也可用大写的字母代号代替表2中规定的型材的图形符号。例3：角钢，尺寸为90mm×56mm×7mm，长度为500mm，简化标记为：L90×56×7-500
L90×56×7-500
标记应尽可能靠近相应的构件标注（图1～图3)。图上的标记应与型钢的位置相一致（图3)。3
5金属构件的简图表示
GB/T4656.1—2000
金属构件可用粗实线画出的简图表示。此时，节点间的距离值应按图4的方法标注。金属构件的尺寸允许标注封闭尺寸。在需考虑累计误差时，要指明封闭环尺寸。6XCBM16X45
1.70X7-3500
U200×25-1583
-50×10-100
100X10- 56-[0)
983R1890
[10×130×130
10×300×6:0
GB/T4656.1—2000
