【电子行业标准(SJ)】 ED4070型双通道数字频谱分析仪检定规程

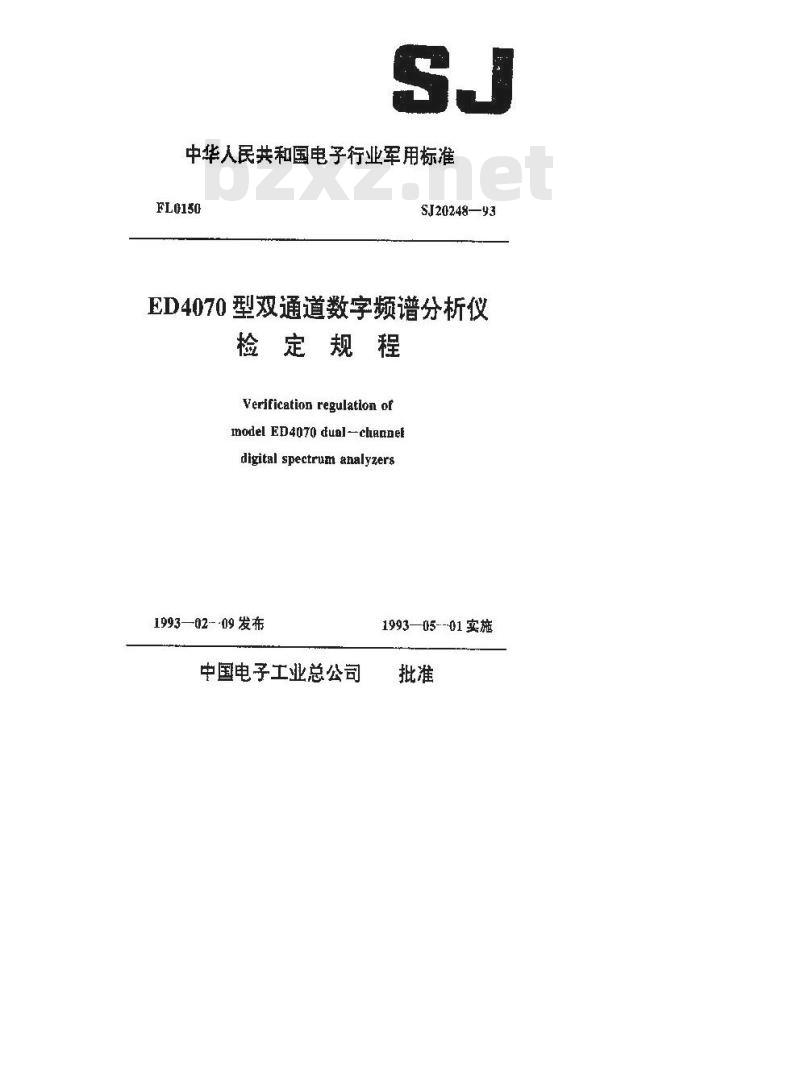

中华人民共和国电子行业军用标准FL0150
SJ20248—93
ED4070型双通道数字频谱分析仪检定规程
Verification regulation of
model ED4070 dual--channel
digital spectrum ahalyzers
1993—02--09发布
中国电子工业总公司
1993—05--01实施

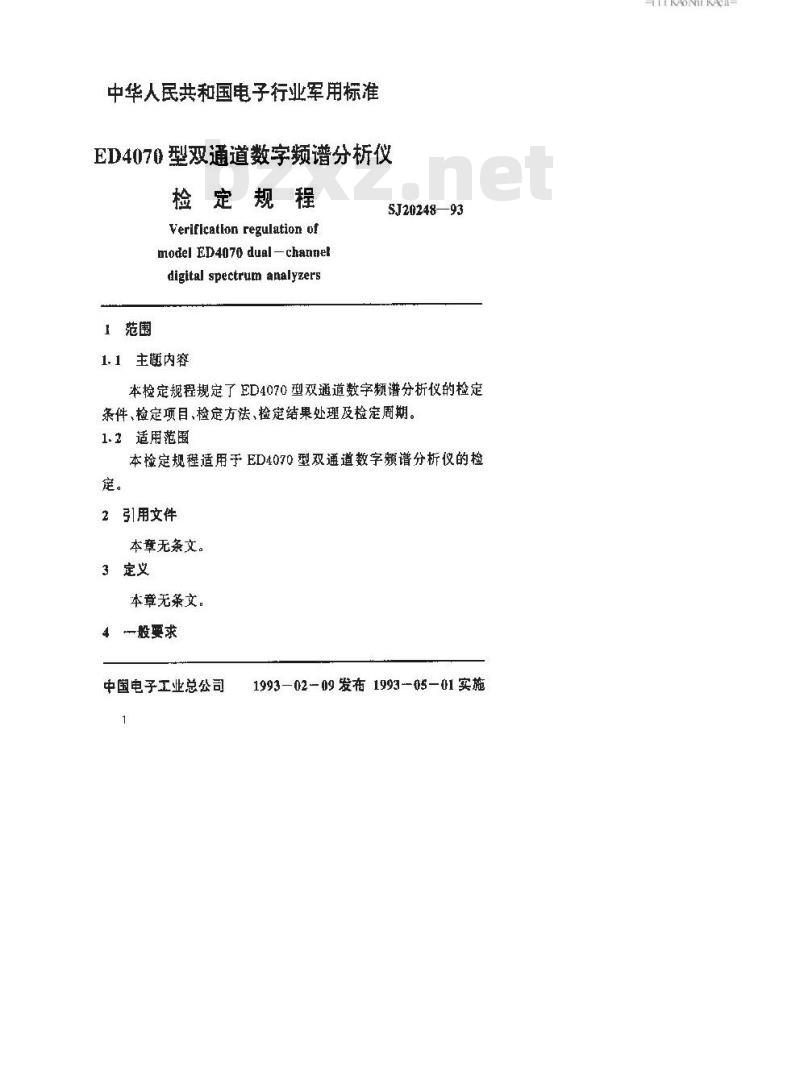

中华人民共和国电子行业军用标准ED4070型双通道数字频谱分析仪检定规程
Verification regulation of
model ED4070 dual-channel
digital spectrum analyzers
1范围
1.1主颤内容
SJ20248—93
本检定规程规定了ED4070型双通道数字频谱分析仪的检定条件、检定项目、检定方法、检定结果处理及检定周期。1.2适用范围
本捡定规程适用于ED4070型双通道数字频谱分析仪的检定。
2引用文件
本章无条文。
3定义
本章无条文。
4般要求
中国电子工业总公司
1993-0209发布1993—05-01实施KAONKAca-
SJ20248-93

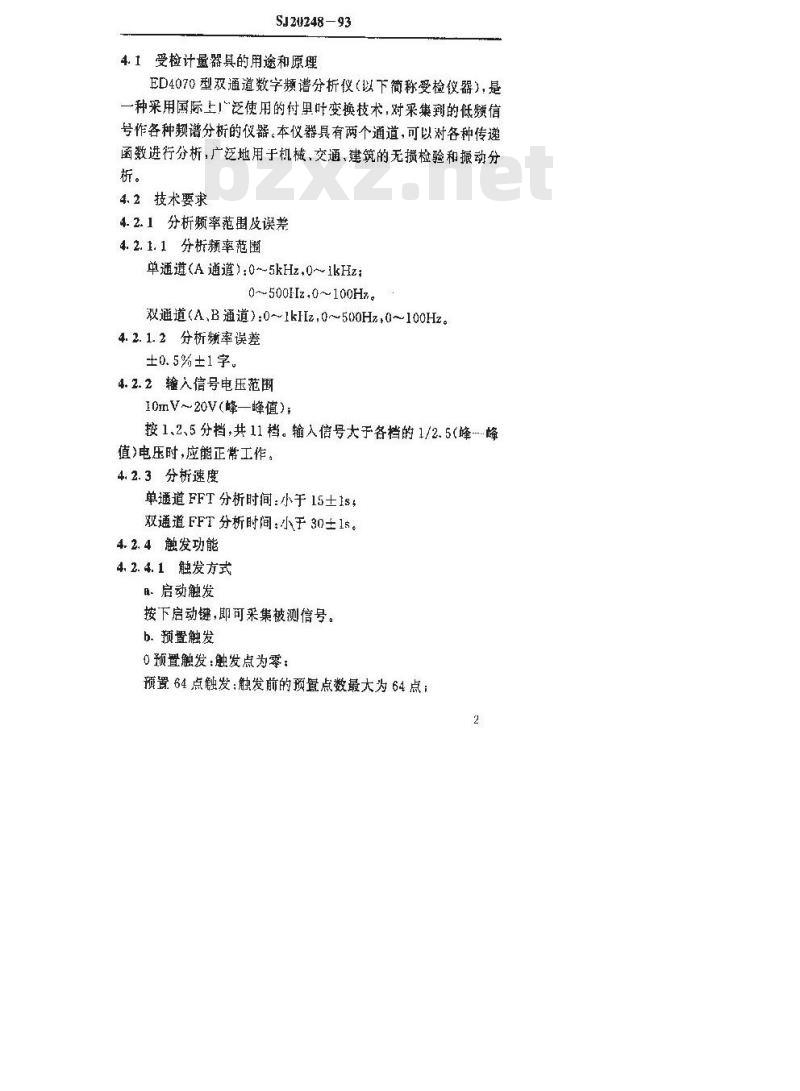

4.1受检计量器具的用途和原理
ED4070型双通道数字频谱分析仪（以下简称受检仪器），是一种采用国际上！泛使用的付里叶变换技术，对采集到的低频信号作各种频谱分析的仪器。本仪器具有两个通道，可以对各种传递函数进行分析，广泛地用于机械，交通、建筑的无摄检验和振动分析。
4.2技术要求
4.2.1分析频率范围及误差
4.2.1.1分析频率范围
单通道（A通道）：0～5kHz，0~ikHz；0~5001z.0～100Hz.。
双通道（AB通道）：0~1kHz，0~500Hz，0～100Hz。4.2.1.2分析频率误差
±0.5%±1字。
4.2.2输入信号电压范围
10mV~20V（峰—峰值）；
按1、2、5分档，共11档。输人信号大于各档的1/2.5（峰峰值>电压时，应能正常工作，
4.2.3分析速度
单通道FFT分析时间：小于15士1s双通道FFT分析时间：小于30±15。4.2.4触发功能
4. 2. 4. 1触发方式
启动触发
按下启动键，即可采集被测信号。b、预置触发
0预置触发：触发点为零：
预罩64点触发：触发前的预置点数最大为64点；2
SJ20248—93

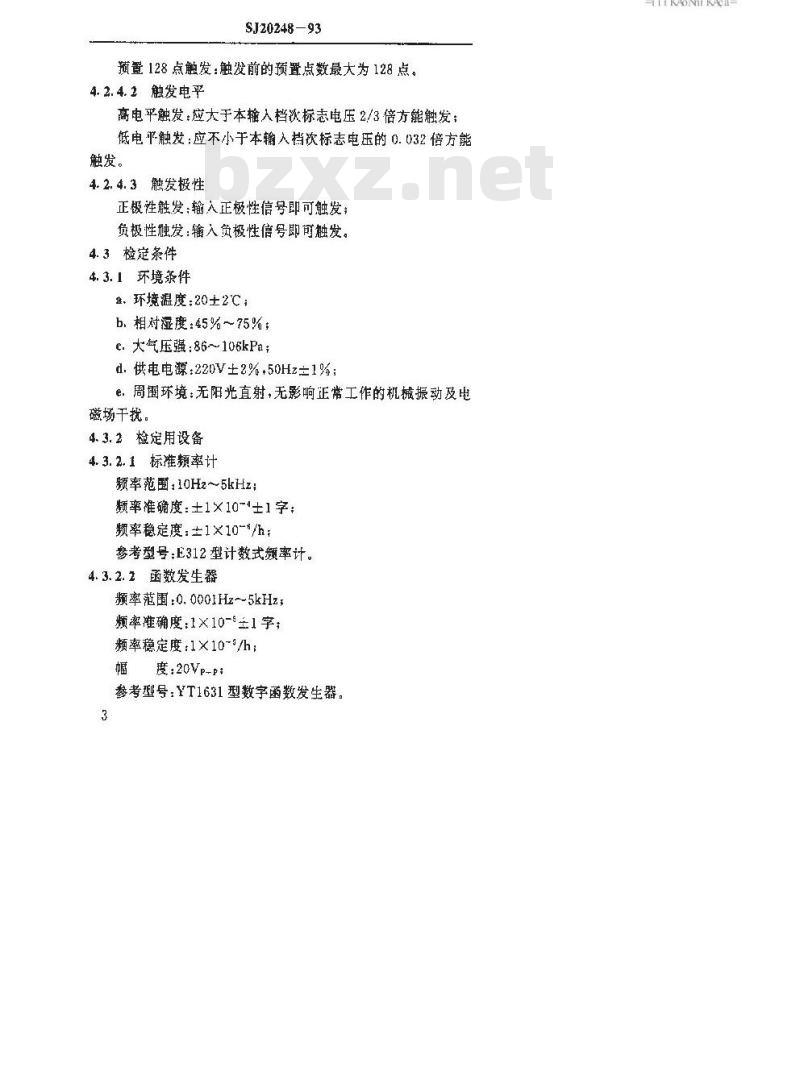

预置128点触发：触发前的预置点数最大为128点。4.2.4.2触发电平
高电平触发：应大于本输入档次标志电压2/3倍方能触发低电平触发：应不小于本输入档次标志电压的0.032倍方能触发。
4.2.4.3触发极性
正极性触发：输入正极性信号即可触发；负极性独发：输入负极性信号即可触发。4.3检定条件
4.3.1环境件
盆，环境温度：20士2℃；
b.相对湿度：45%～75%；
c.大气压强：86~106kPa；
d.供电电源：220V±2%，50Hz主1%：e：周国环境：无阳光直射，无影响正常工作的机械振动及电磁场干扰。
4.3.2检定用设备
4.3.2.1标准频率计
率范围：10Hz5kHz#
频率准确度：±1×10-4士1字；频率稳定度：±1×10~/h
参考型号：E312型计数式频率计。4.3.2.2函数发生器
频率范围：0.0001Hz-5kHz
频率准确度：1×10-±1字；
频率稳定度：1×10-\/h；
幅度：20Vp-p;
参考型号：YT1631型数字函数发生器，3
TTKAONKAca-

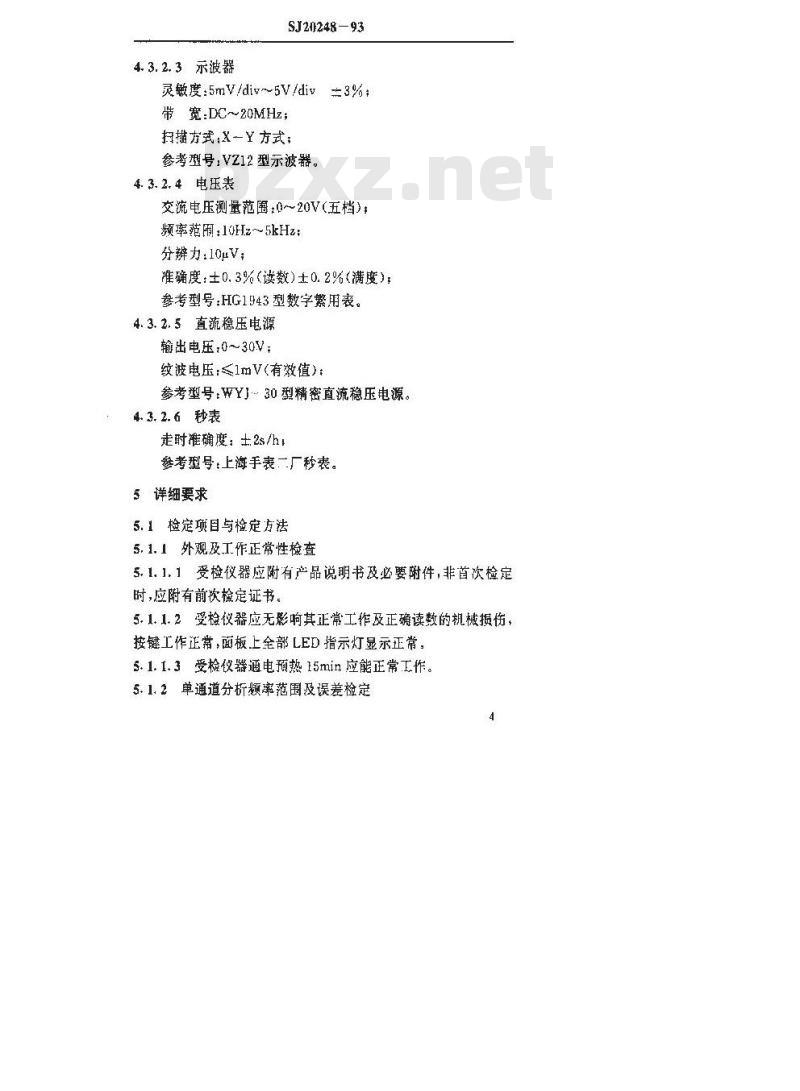

4.3.2.3示波器
SJ20248—93
灵敏度：5mV/div~~5V/div=3%；带宽：DC~20MHz；
扫描方式，X一Y方式；
参考型号：VZ12型示波器，
4.3.2.4电压表
交流电压测量范围：0～~20V（五档）频率范：10Hz～5kHz
分辨力10μV；
难确度：±0.3%(读数)士0.2%（满度)：参考型号：HG1943型数字繁用表。4.3.2.5直流稳压电源
输出电压，0~30V：
绞波电压：≤1mV(有效值)：
参考型号：WYJ30型精密直流稳压电源。4.3.2.6秒表
走时准确度：土2s/hl
参考型号：上海手表一厂秒表。5详细要求
5.1检定项目与检定方法
5.1.1外观及工作正常性检查
5.1.1.1受检仪器应附有产品说明书及必要附件,非首次检定时，应附有前次检定证书。
5.1.1.2受检仪器应无影响其正常工作及正确读数的机械损怖，按键工作正常，面板上全部LED指示灯显示正常。5.1.1.3受检仪器通电预热15min应能正常工作。5.1.2单通道分析额率范围及误差检定4
SJ20248—93
5.1.2.1按图1连接仪器。受检仪器置于单通道测量位置。直流稳压电源
函数发生器
标准频率计
示被器
受检仪器
打印机
5.1.2.2将直流稳压电源电压调至1V.函数发生器输出1Vp-p正弦信号，其频率值按附录A（补充件表A1要求置，频率用标准频率计校准。
5.1.2.3受检仪器\辅入衰减\置 2V;\频率选择\按表A1要求置定，“功能键\置线性谱，“显示选择”置A通道，\预置触发\置点，分别显示图形和打印数据。5.1.2.4受检仪器分别接直流稳压电源和函数发生器，对送入的标准信号进行采集，在示波器上观察到采集的态波形后再作线性谱。待观察到线性谱后再打印，打印的谱线频率值即为测量信号频率值。
5.1.2.5按下式计算分析频率误差+将检定结果记入表A1中。f-f×100%
式中.f。信号源输出标准频率值：f受检仪器频率标称值
5.1.3双通道分析频率范围及误差检定5. 1. 3. 1 按图 1 连接仪器。受检仪器置于双通道(A,B通遵)测量位置。
5. 1. 3. 2重复 5. 1. 2. 2 至 5. 1. 2. 5 条,按表 A2 要求,分别对 A通道和B通遵额率进行检定。将检定结果记入表A2中。5
HTKAONTKAca-
SJ20248-93
5.1.4输入信号电压范围的检查
5.1. 4.1按图 2连接仪器。受检仪器置双通道(A,B通道)测量位置。
函数发生器
电压表
受验俊器
示淡器
5.1.4.2函数发生器输出200Hz正弦信号，按表A3的要求调节电压值（用电压表监视），然后输入到受检仪器的A、B输人端。5.1.4.3变检仪器按表A3要求分别变换输入衰减档次，\分析懒率范国键”置1kHz，“功能键\置瞬态记录，“显示选择\置A&.B。启动采集，在示波器中A通道、B通道应能正常显示，将A、B通道检查结果记入表A3中。
5.1.5分析速度的检查
5.1.5.1按图3连接仪器，受检仪器罩双通道（A，B通道）测量位置。
痫数发生器
受检仪器
示波器
5.1.5.2单通道FFT分析时间的检查函数发生器输出100Hz正弦信号，电压幅值为1VrP，同时送到受检仪器的A，B通道。受检仪器频率置1kHz，“功能键\置瞬时记录，“显示选择键”置A通道。启动采集电路后，示波器显示采集的瞬态被形，再置“功能“为功率谱，按启动按钮，同时用秒表开始计时，直到示波器上出现谱线后为止，记下单通道实测的分析时i
St20248 -- 93
间。将检查结果记人表A4 中，
5.1.5.3双通道FFT分析时间的检套受检仪器显示选择键置A&B,重复5.1.5.2条，记下双通道实测时间,将检查结果记人表 A4 中。5.1.6触发方式的检查
5.1.6.1、启动触发功能的检查
.按图3连接仪器，受检仪器置双通道（A、B通道）测量位置。
b.函数发生器输出100Hz正弦信号，电压幅值为1Vp-P-同时送到受检仅器A,B通道。受检仪器的频率置1kHz.功能键置瞬态记录位置，显示选择键置A&B。按总清键，再按启动键.即应触发。启动采集电路记录输入的瞬态波形，示波器应能显示输人的正弦信号。将检查结果记入表A5中。5.1.6.2预置触发功能的检查
a.按图4连接仪器。
涵数发生器-受检仪器示波器
打印机
b.函数发生器输出100Hz正弦信号，电压幅值分别按受检仪器各输入档次满度值的电压要求输出。c.将受检仪器的题率范围键置1kHz位置，功能选择键置瞬态记录位置，触发选择置0预最位量。d.0预罩触发的检查：按受检仪器的总清键，再按启动键。接通输入信号，此时示波器上可署到采集的正弦信号。置打印键于打印位置，再按启动键即可打印出数据，数据的第一点即为0预置触发点。将捡查结果记入表A5 中。7
HKAONTKAca-
SJ20248-93
e.预置64点触发的检查：“触发选择”置64点位置，重复上条（d），此时打印数据的第一点到触发点之间最大应预置64点。将检查结果记入表A5中。
f.预置128点触发的检查：“触发选择”置128点位置，重复d条，此时打印数据的第一点到触发点之间最大应预置128点。将检查结果记入表A5中。
5.1.6.3触发极性、电平的检查
8.按图4连接仪器。
b，触发正极性、高电平的检查：受检仪器触发电平选择键蜜正极性、高电平。按受检仪器的总清键，再按启动键（受检仪器已接通输入信号）。此时在示波器上可以看到采集的正弦信号，其触发点应为正极性高电平，打印机打印出的数据第一点即为触发点，其幅值大于受检仪器本输入档次电压值的2/3倍。各输人档次依此类推。将检查结果记入表A6中。C、触发正极性、低电平的检查：重复上条（b)，触发选摔键置低电平位置。打印出的数据第一点幅值不应小于本输入档次电压值的0.032倍，将检查结果记人表A6中。d.触发负极性，高电平的检套：罩复b条，触发极性键置负极性位置，打印出的数据第一点幅值为负，其幅值的绝对值应大于受检仪器本输入档次2/3倍。将检查结果记入表A6中。e.触发负极性，低电平的检查，重复c条，触发极性键置负极性位置。打印出的数据第一点为负极性，其幅值的绝对值应不小于受检仪器本输人档次电压值的0.032倍。将检查结果记人表-A6中。
5.2检定结果处理和检定周期
5.2.1经检定合格的仪器出具检定证书；检定不合格者出具检定结果通知书，并注明不合格项目。5.2.2检定周期为一年，必要时可随时送检。8
SJ20248 - 93
附录A
检定记录表格式
（补充件）
表AI单通道分析频率范函及误差的检定率范面
0～5kHz
D~1kHa
0~500Hz
0～00H
赫难慎
497,5z
标称值
KAONTKAca
SJ20248-93
表A2双通道分析频率范围及误差检定频率范围
(a~-1kHz
0~500Hz
0~100Hz
0~500Hx
0~100Hz
标准值
标称值bZxz.net
森减位量
信号额率
SJ20248 - 93
表A3输人信号电压范圈检查
输入电压(A,B)
BmV,20my
20mV,50mV
40mV.100mV
80mV,200mV
200mV.500mV
谢量结果A
表A4分析速度的检查
海号幅度
受检频
单通道
标称道
<15+18
测量结果 B
FFT分析时间
双通道
实微值
标称他
<30+18
实谢使
TYKAOIKAca-
