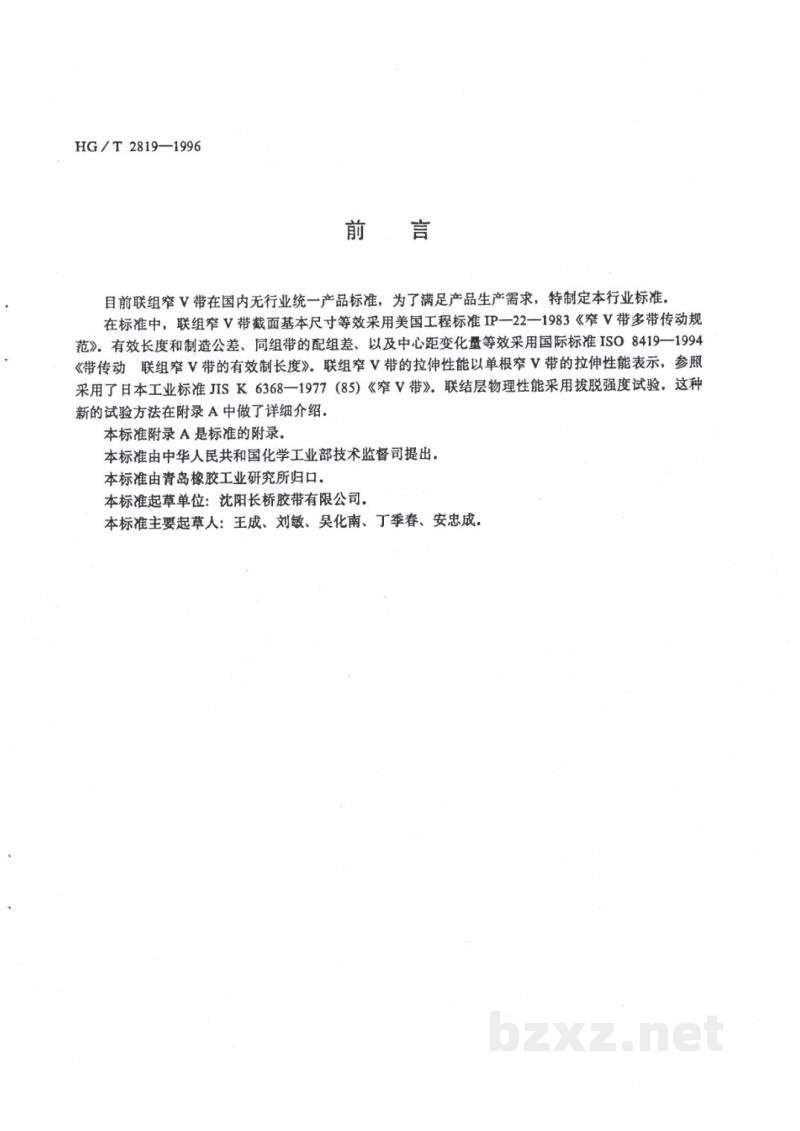

| **HG/T 2819—1996** | # 前 言 目前联组窄V带在国内无行业统一产品标准，为了满足产品生产需求，特制定本行业标准。 在标准中，联组窄V带截面基本尺寸等效采用美国工程标准IP-22—1983《窄V带多带传动规范》。有效长度和制造公差、同组带的配组差、以及中心距变化量等效采用国际标准ISO 8419—1994《带传动 联组窄V带的有效制长度》。联组窄V带的拉伸性能以单根窄V带的拉伸性能表示，参照采用了日本工业标准JIS K 6368—1977（85）《窄V带》。联结层物理性能采用拔脱强度试验。这种新的试验方法在附录A中做了详细介绍。 本标准附录A是标准的附录。 本标准由中华人民共和国化学工业部技术监督司提出， 本标准由青岛橡胶工业研究所归口。 本标准起草单位：沈阳长桥胶带有限公司。 本标准主要起草人：王成、刘敏、吴化南、丁季春、安忠成

中华人民共和国化工行业标准

HG / T 2819 — 1996

联组窄V带

---

1 范围

本标准规定了联组窄V带的产品分类、技术要求、试验方法、检验规则及标志、包装、运输、贮存。

本标准适用于高速及大功率的机械传动用联组窄V带，也适用于一般的动力传动用联组窄V带。

2 引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB / T 3686—83 三角带全截面拉伸性能试验方法
GB / T 12730—91 窄V带
GB 12732—91 汽车V带
GB / T 13490—92 V带均匀性规范和试验方法 中心距变化量法 (idt ISO 9608 : 1988)

3 产品分类

3.1 结构型式

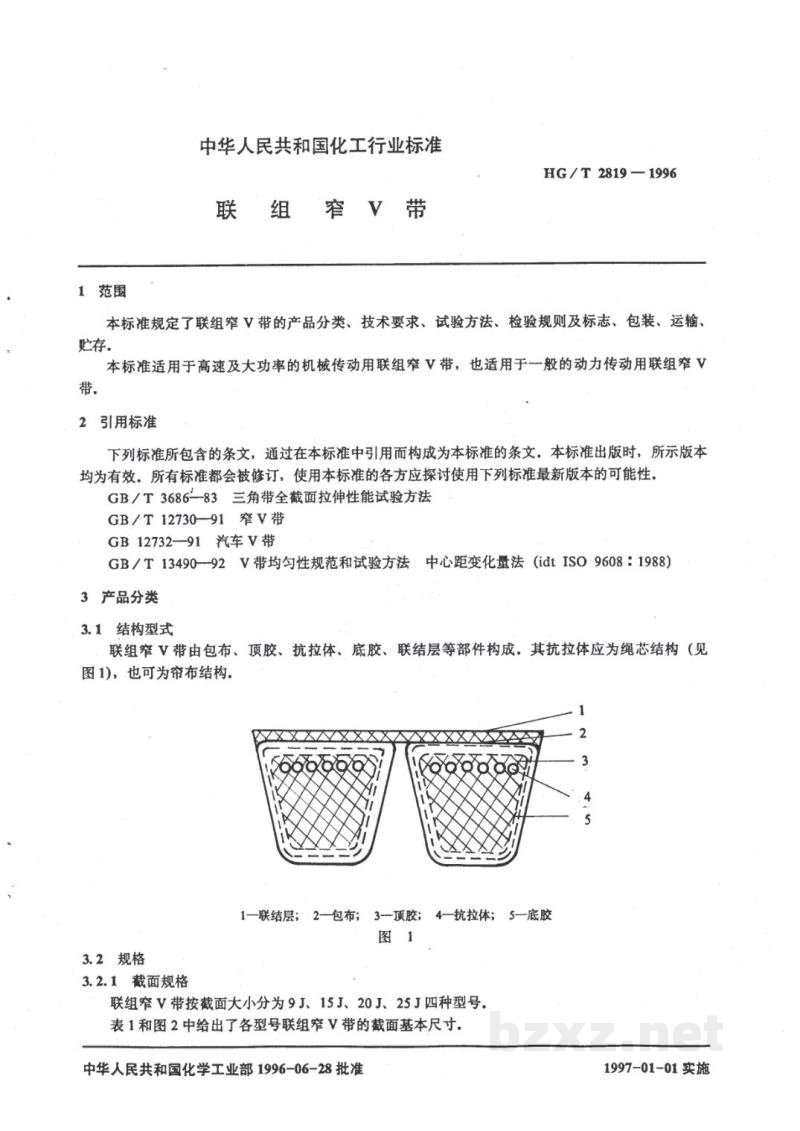

联组窄V带由包布、顶胶、抗拉体、底胶、联结层等部件构成。其抗拉体应为绳芯结构（见图1），也可为帘布结构。

[图片]

1—联结层； 2—包布； 3—顶胶； 4—抗拉体； 5—底胶
图 1

3.2 规格

3.2.1 截面规格

联组窄V带按截面大小分为9J、15J、20J、25 J四种型号。
表1和图2中给出了各型号联组窄V带的截面基本尺寸。

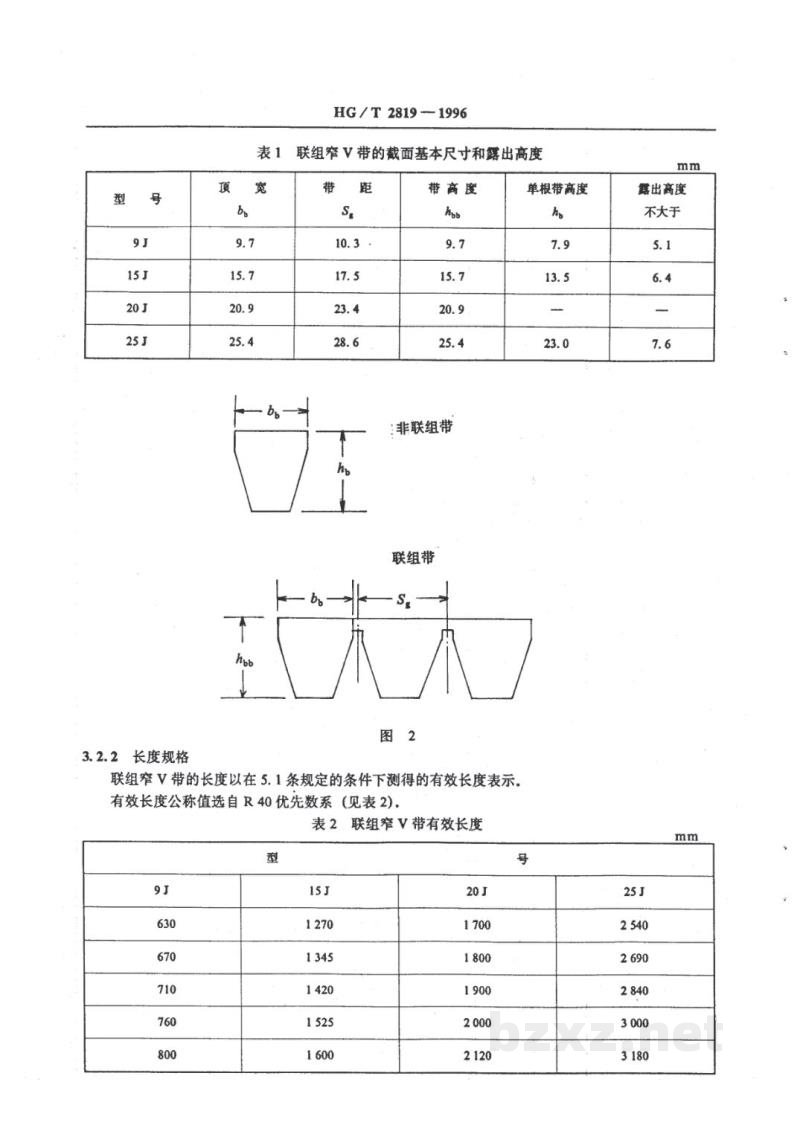

表 1 联组窄 V 带的截面基本尺寸和露出高度

mm

型号	顶宽 bb	带距 Sg	带高度 hbb	单根带高度 hb	露出高度 不大于
型号	顶宽 bb	带距 Sg	带高度 hbb	单根带高度 hb	露出高度 不大于
9 J	9.7	10.3	9.7	7.9	5.1
15 J	15.7	17.5	15.7	13.5	6.4
20 J	20.9	23.4	20.9	—	—
25 J	25.4	28.6	25.4	23.0	7.6

[图片]

非联组带

联组带

图 2

3.2.2 长度规格

联组窄 V 带的长度以在 5.1 条规定的条件下测得的有效长度表示。

有效长度公称值选自 R40 优先数系（见表 2）。

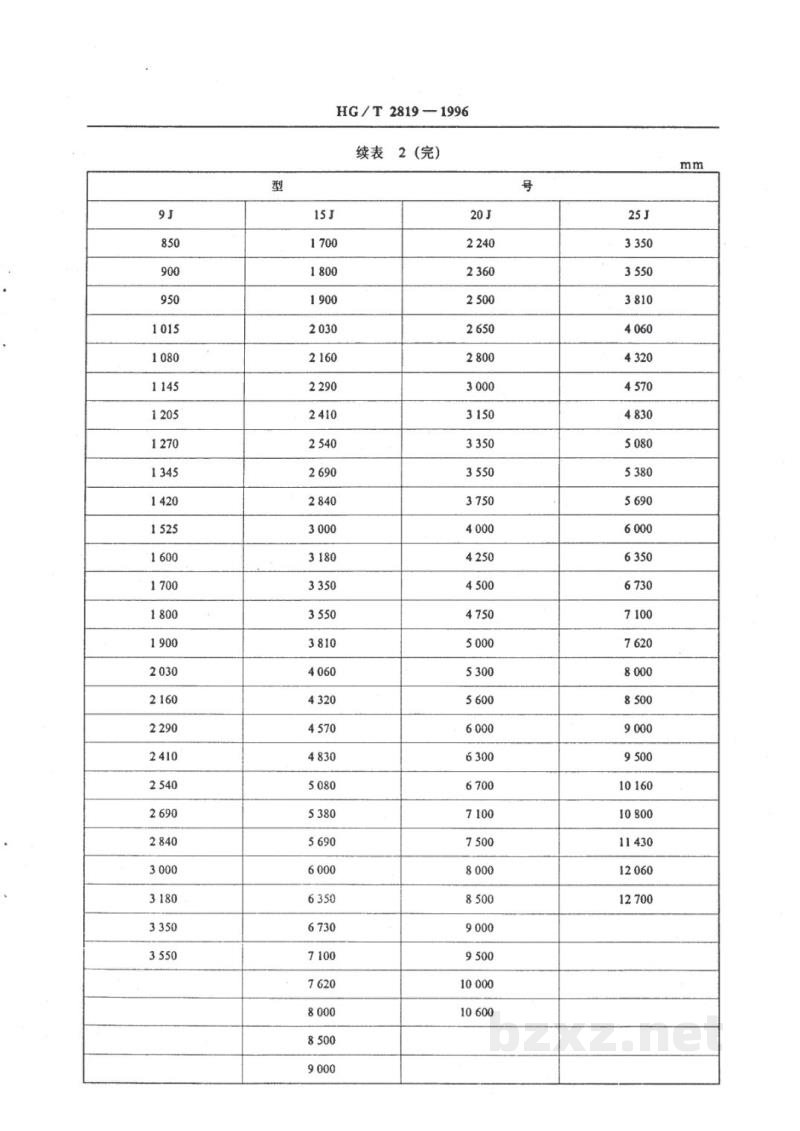

表 2 联组窄 V 带有效长度

mm

型 号
9 J	15 J	20 J	25 J
630	1 270	1 700	2 540
670	1 345	1 800	2 690
710	1 420	1 900	2 840
760	1 525	2 000	3 000

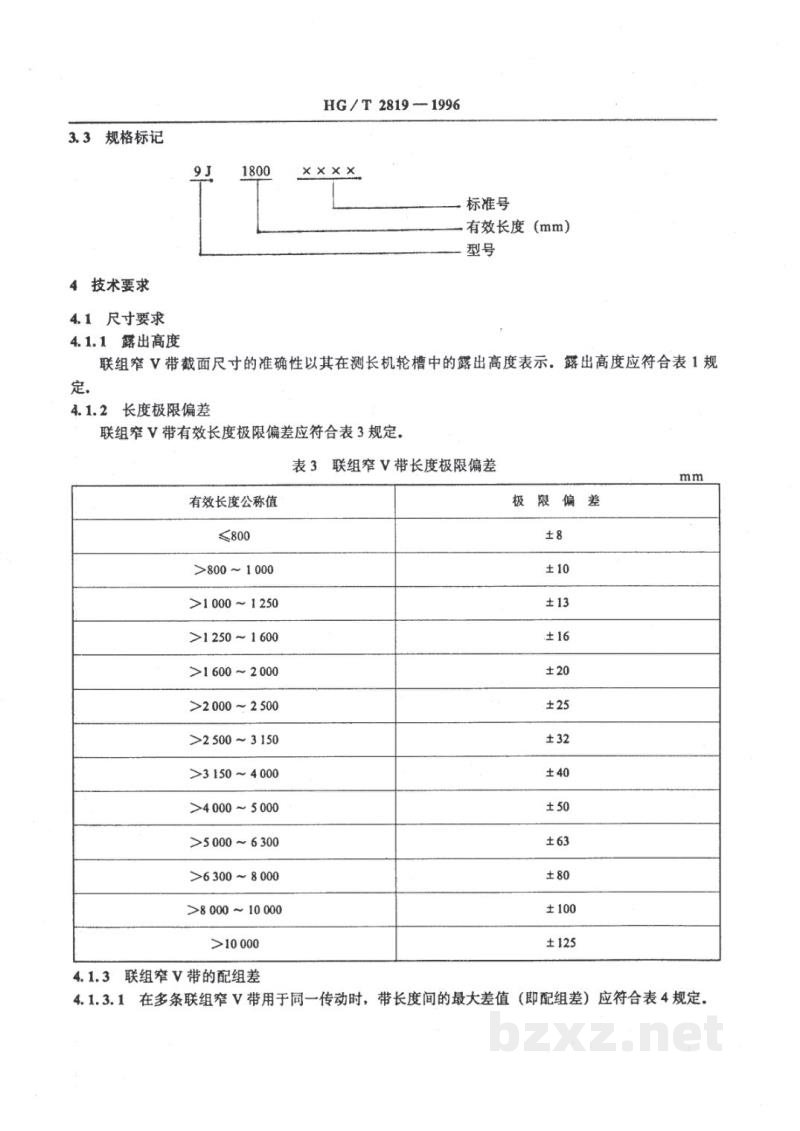

800	1 600	2 120	3 180
