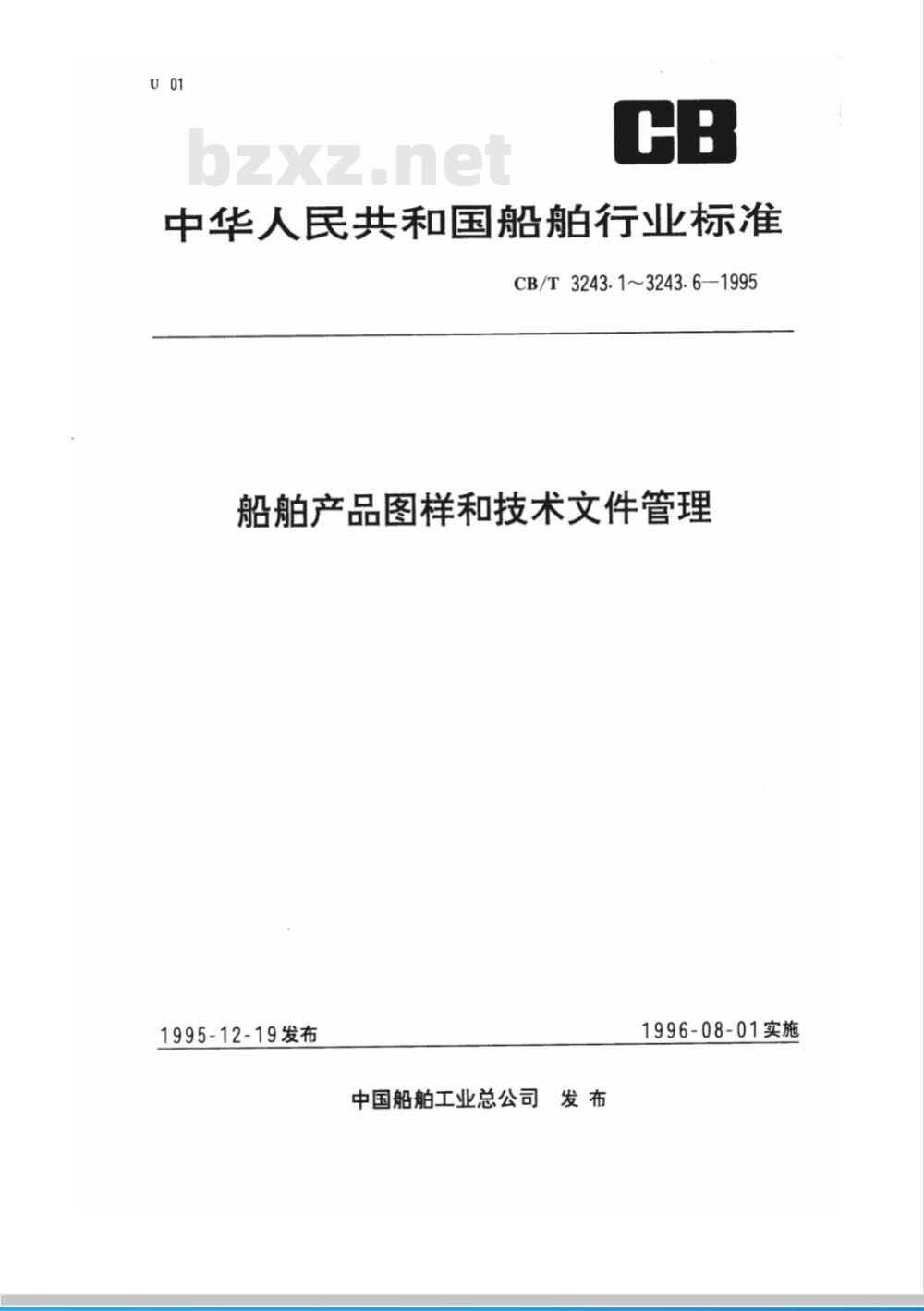

中华人民共和国船舶行业标准
CB/T3243.1~3243.6—1995
船舶产品图样和技术文件管理
1995-12-19发布
中国船舶工业总公司发布
1996-08-01实施
CB/T3243.3—1995

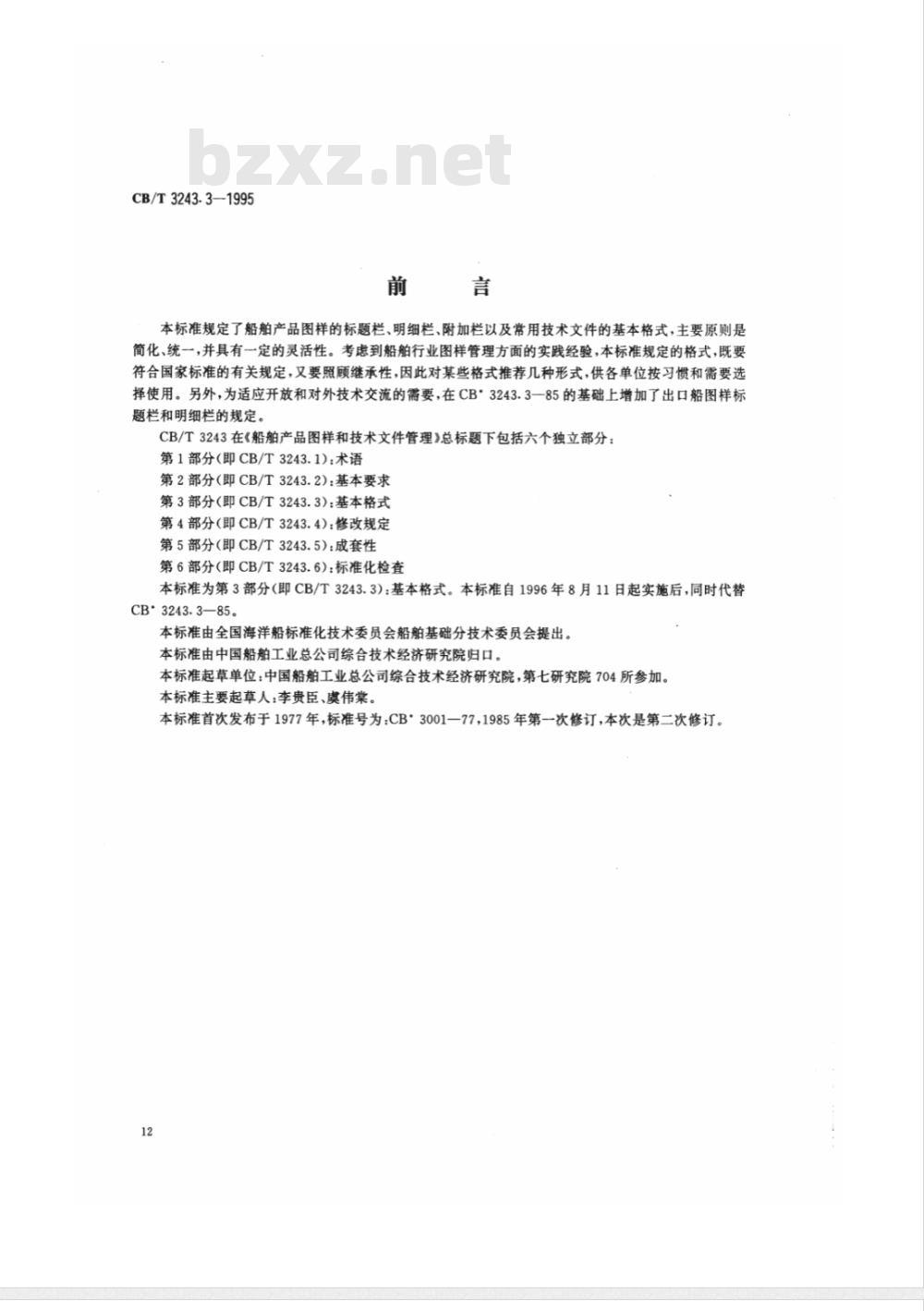

本标准规定了船舶产品图样的标题栏、明细栏、附加栏以及常用技术文件的基本格式，主要原则是简化、统一，并具有一定的灵活性。考虑到船舶行业图样管理方面的实践经验，本标准规定的格式，既要符合国家标准的有关规定，又要照顾继承性，因此对某些格式推荐几种形式，供各单位按习惯和需要选择使用。另外，为适应开放和对外技术交流的需要，在CB'3243.3一85的基础上增加了出口船图样标题栏和明细栏的规定。
CB/T3243在《船舶产品图样和技术文件管理》总标题下包括六个独立部分：第1部分（即CB/T3243.1)：术语第2部分（即CB/T3243.2)：基本要求第3部分（即CB/T3243.3)：基本格式第4部分（即CB/T3243.4)：修改规定第5部分（即CB/T3243.5)：成套性第6部分（即CB/T3243.6)：标准化检查本标准为第3部分（即CB/T3243.3)：基本格式。本标准自1996年8月11日起实施后，同时代替CB＇3243.3—85。
本标准由全国海洋船标准化技术委员会船舶基础分技术委员会提出。本标准由中国船舶工业总公司综合技术经济研究院归口。本标准起草单位：中国船舶工业总公司综合技术经济研究院，第七研究院704所参加。本标准主要起草人：李贵臣、虞伟棠。本标准首次发布于1977年，标准号为：CB'3001一77，1985年第一次修订，本次是第二次修订。12
CB/T3243.3—1995

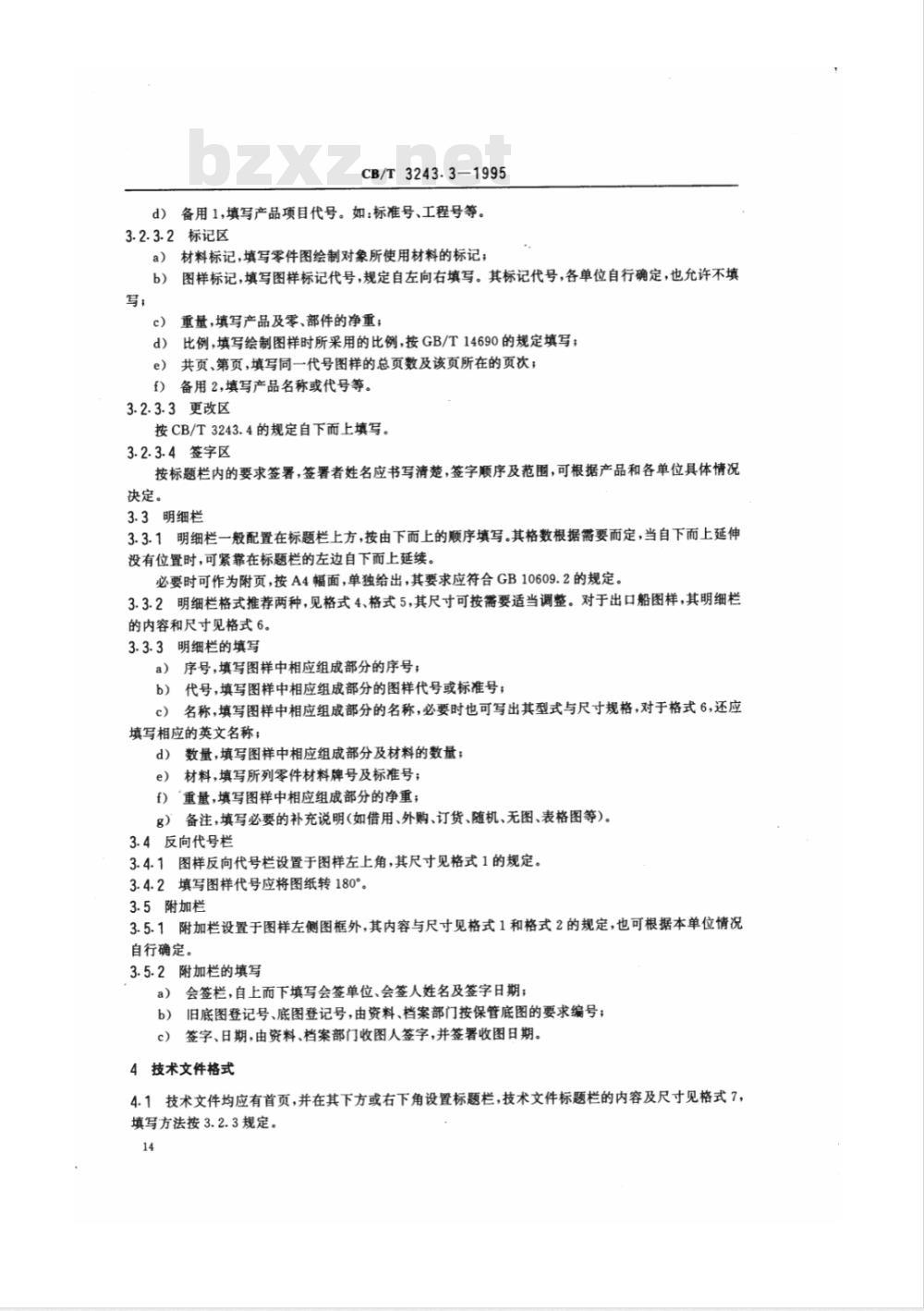

d）备用1，填写产品项目代号。如：标准号、工程号等。3.2.3.2标记区
a）材料标记，填写零件图绘制对象所使用材料的标记；图样标记，填写图样标记代号，规定自左向右填写。其标记代号，各单位自行确定，也允许不填b)
重量，填写产品及零、部件的净重；c）
比例，填写绘制图样时所采用的比例，按GB/T14690的规定填写；d)
共页、第页，填写同一代号图样的总页数及该页所在的页次；e）
备用2，填写产品名称或代号等。3.2.3.3更改区
按CB/T3243.4的规定自下而上填写。3.2.3.4签字区
按标题栏内的要求签署，签署者姓名应书写清楚，签字顺序及范围，可根据产品和各单位具体情况决定。
3.3明细栏
3.3.1明细栏一般配置在标题栏上方，按由下而上的顺序填写。其格数根据需要而定，当自下而上延伸没有位置时，可紧靠在标题栏的左边自下而上延续。必要时可作为附页，按A4幅面，单独给出，其要求应符合GB10609.2的规定。3.3.2明细栏格式推荐两种，见格式4、格式5，其尺寸可按需要适当调整。对于出口船图样，其明细栏的内容和尺寸见格式6。
3.3.3明细栏的填写
a）序号，填写图样中相应组成部分的序号；b）代号，填写图样中相应组成部分的图样代号或标准号；名称，填写图样中相应组成部分的名称，必要时也可写出其型式与尺寸规格，对于格式6，还应c
填写相应的英文名称；
d）数量，填写图样中相应组成部分及材料的数量；e）材料，填写所列零件材料牌号及标准号；f）‘重量，填写图样中相应组成部分的净重；g）备注，填写必要的补充说明(如借用、外购、订货、随机、无图、表格图等）。3.4反向代号栏
3.4.1图样反向代号栏设置于图样左上角，其尺寸见格式1的规定。3.4.2填写图样代号应将图纸转180%。3.5附加栏
3.5.1附加栏设置于图样左侧图框外，其内容与尺寸见格式1和格式2的规定，也可根据本单位情况自行确定。
3.5.2附加栏的填写
a）会签栏，自上而下填写会签单位、会签人姓名及签字日期；b）旧底图登记号、底图登记号，由资料、档案部门按保管底图的要求编号；c）签字、日期，由资料、档案部门收图人签字，并签署收图日期。4技术文件格式
4.1技术文件均应有首页，并在其下方或右下角设置标题栏，技术文件标题栏的内容及尺寸见格式7，填写方法按3.2.3规定。
CB/T3243.3—1995
根据需要，技术文件可设封面，封面的内容及尺寸见格式8。技术文件内页分直式和横式两种：4.3
直式文件内页见格式9;
横式文件内页见格式10。
图样和技术文件目录内页分直式和横式两种：4.4
直式目录内页见格式11；
横式目录内页见格式12。
各类明细表或汇总表内页见格式13～格式15。15
CB/T3243.3—1995
（围）
（亩号）
8x鲁重
(2号）
（反向代号）
(8=)98
自喜固
1范围
中华人民共和国船舶行业标准
船舶产品图样和技术文件管理
第3部分：基本格式
本标准规定了船舶产品图样和技术文件的基本格式及填写规则。CB/T3243.3—1995Www.bzxZ.net
分类号：U01
代替：CB3243.3—85
本标准适用于船舶产品图样和技术文件，其他产品的图样和技术文件亦可参照使用。2引用标准
下列标准所包含的条文，通过在本标准引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB10609.1—89
GB10609.2—89
GB10609.4—89
GB/T14690—93
CB/T13-1995
CB/T14—1995
标题栏
技术制图
技术制图
技术制图
技术制图
明细栏
对缩微复制原件的要求
船舶产品通用图样和技术文件编号船舶产品专用图样和技术文件编号CB/T3243.4—1995
3图样格式
3.1一般要求
船舶产品图样和技术文件管理
修改规定
3.1.1图样上一般应具有标题栏、反向代号栏和附加栏，对总图、装配图、部件图还应有明细栏。3.1.2各栏的线型、填写字体、年月日的填写及需要缩微复制图样的要求按GB10609.1、GB10609.2和GB10609.4的规定。
3.2标题栏
3.2.1标题栏的位置
标题栏应设在图样的下方或右下角。3.2.2标题栏的组成

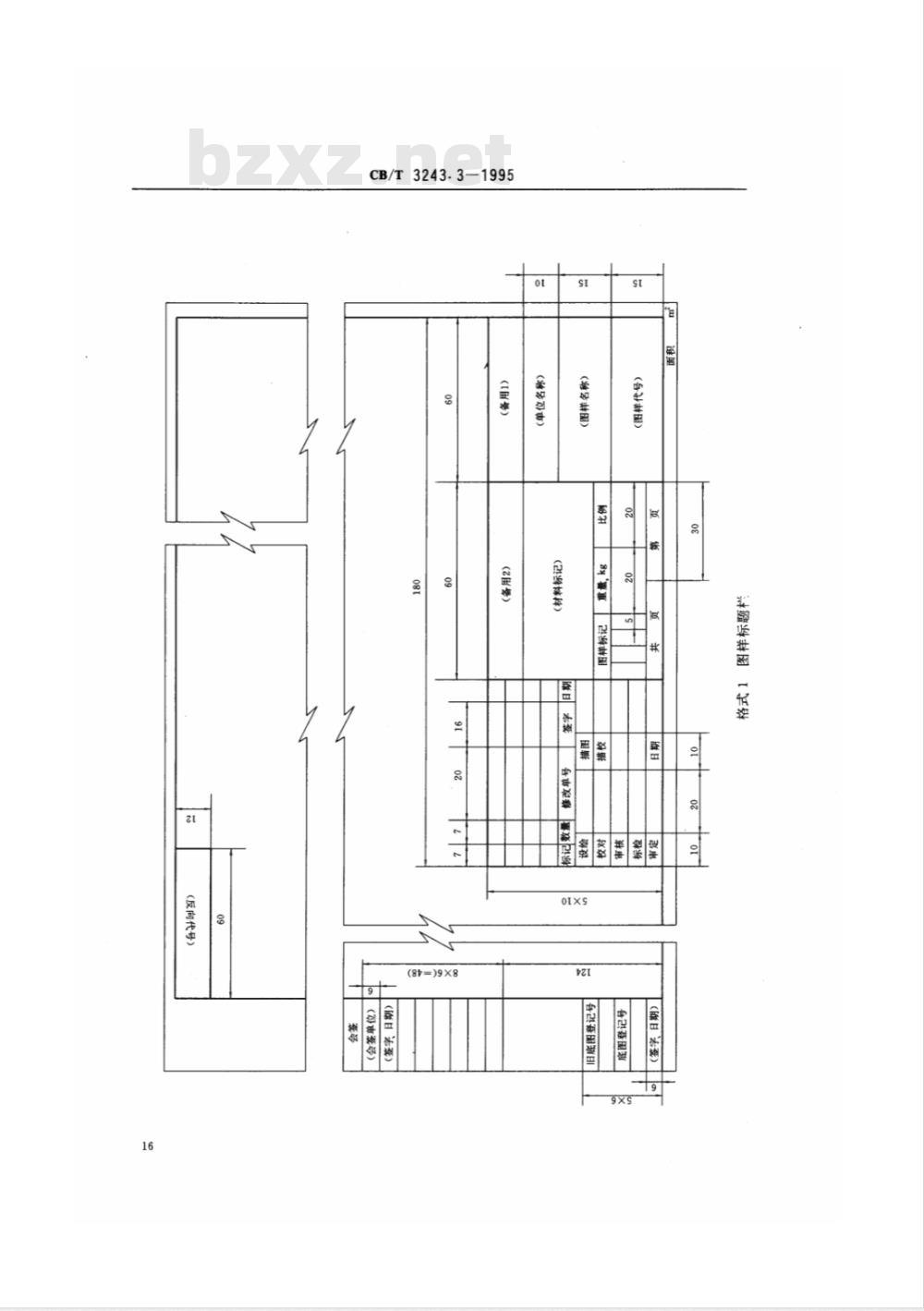

标题栏一般由名称及代号区、标记区、更改区、签字区组成。各区的内容与尺寸见格式1和格式2的规定。对于出口船图样，其标题栏内容与尺寸见格式3。3.2.3标题栏的填写
3.2.3.1名称及代号区
a）单位名称，填写绘制图样的单位名称或代号，对于格式3还应填写英文名称；b）图样名称，填写所绘制对象的名称，对于格式3还应填写英文名称；图样代号，填写所绘制对象的编号，编号应符合CB/T13、CB/T14等有关编号制度的规定；c)
中国船舶工业总公司1995-12-19批准1996-08-01实施
CB/T3243.3—1995
（围）
(亩）
（围）
(2号）
(反向代号）
(8=)98
鲁21覆国第
(日本）
CB/T3243.3—1995
（围）
（2本）
（围）
CB/T3243.3-1995
格式4
通用明细栏
格式5简化明细栏
DESCRIPTION
MATERIAL
格式6出口船图样明细栏
重量，kg
WEIGHT
REMARKS
CB/T3243.3—1995
上(台龄)
鑫国装
CB/T3243.3-1995
(产品型号及名称）
(技术文件名称）
(文件代号）
(单位名称)
(年、月）
格式8技术文件封面
