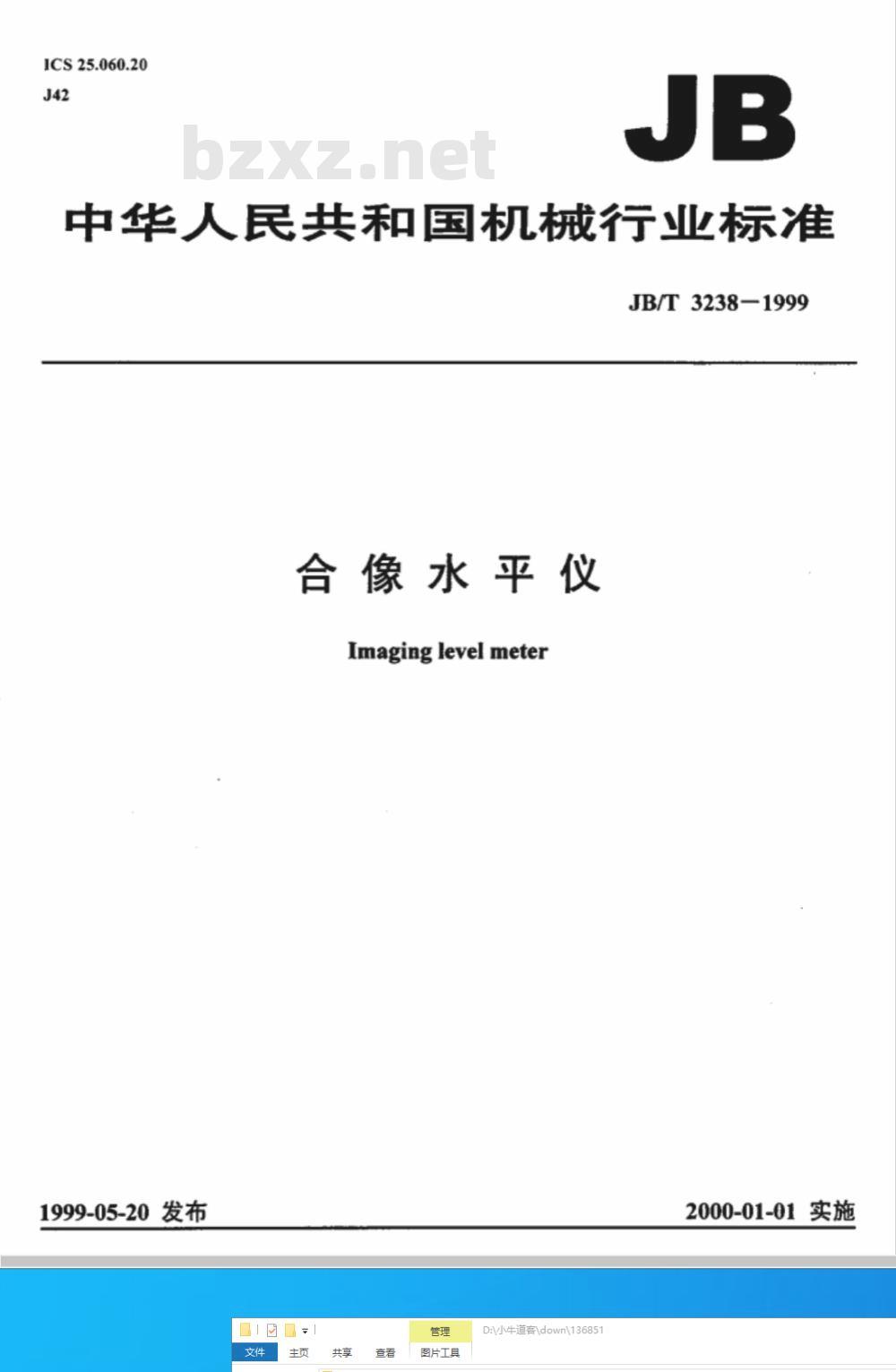

ICS25.060.20
中华人民共和国机械行业标准
JB/T3238-1999
合像水平仪
Imaginglevelmeter
1999-05-20发布
图片工具
D:\\小牛道客\\down/136851
2000-01-01实施
JB/T3238-1999

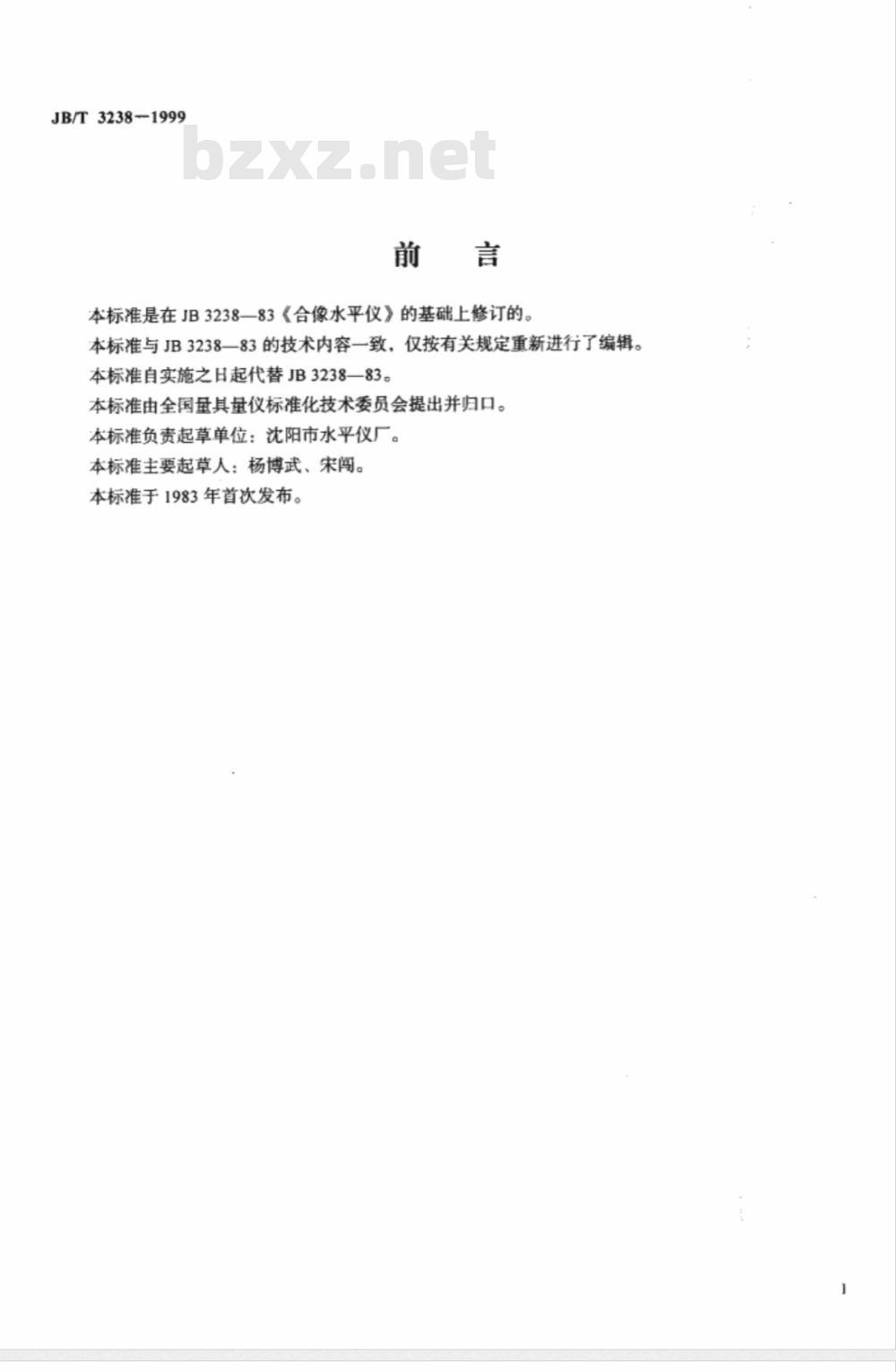

本标准是在JB3238—83《合像水平仪》的基础上修订的。本标准与JB3238一83的技术内容一致，仅按有关规定重新进行了编辑。本标准自实施之日起代替JB3238—83。本标准由全国量具量仪标准化技术委员会提出并归口。本标准负责起草单位：沈阳市水平仪厂。本标准主要起草人：杨博武、宋闯。本标准于1983年首次发布。
中华人民共和国机械行业标准
合像水平仪
Imaginglevelmeter
JB/T3238-1999
代替JB3238-83

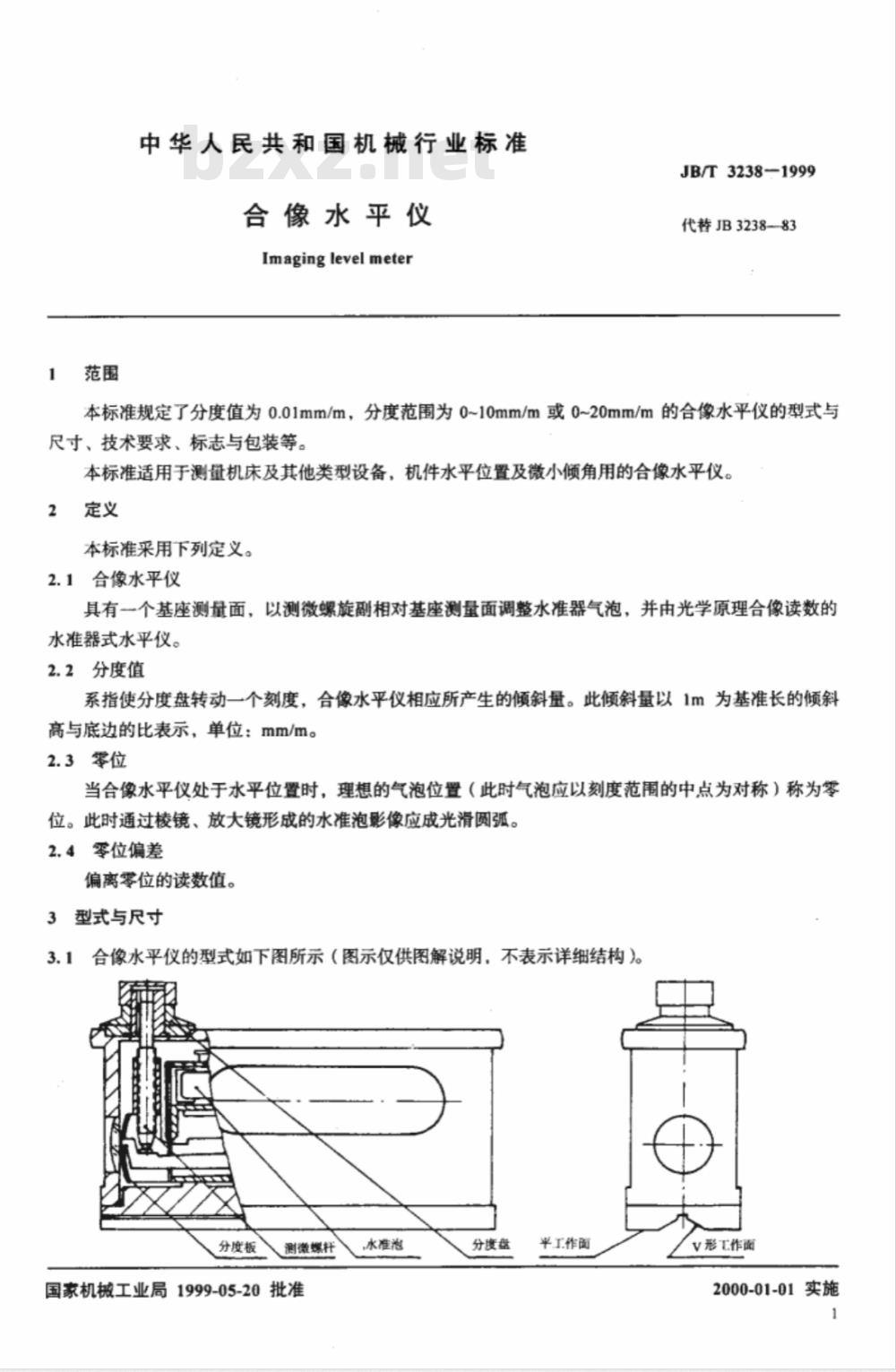

本标准规定了分度值为0.01mm/m，分度范围为0~10mm/m或0~20mm/m的合像水平仪的型式与尺寸、技术要求、标志与包装等。本标准适用于测量机床及其他类型设备，机件水平位置及微小倾角用的合像水平仪。2
本标准采用下列定义。
2.1合像水平仪
具有一个基座测量面，以测微螺旋副相对基座测量面调整水准器气泡，并由光学原理合像读数的水准器式水平仪。bzxZ.net
2.2分度值
系指使分度盘转动一个刻度，合像水平仪相应所产生的倾斜量。此倾斜量以1m为基准长的倾斜高与底边的比表示，单位：mm/m。2.3零位
当合像水平仪处于水平位置时，理想的气泡位置（此时气泡应以刻度范围的中点为对称）称为零位。此时通过棱镜、放大镜形成的水准泡影像应成光滑圆弧。2.4零位偏差
偏离零位的读数值。
3型式与尺寸
3.1合像水平仪的型式如下图所示（图示仅供图解说明，不表示详细结构）。分度板测微爆杆
国家机械工业局1999-05-20批准水准泡
分度盘
平工作面
V形T作面
2000-01-01实施
JB/T3238-1999

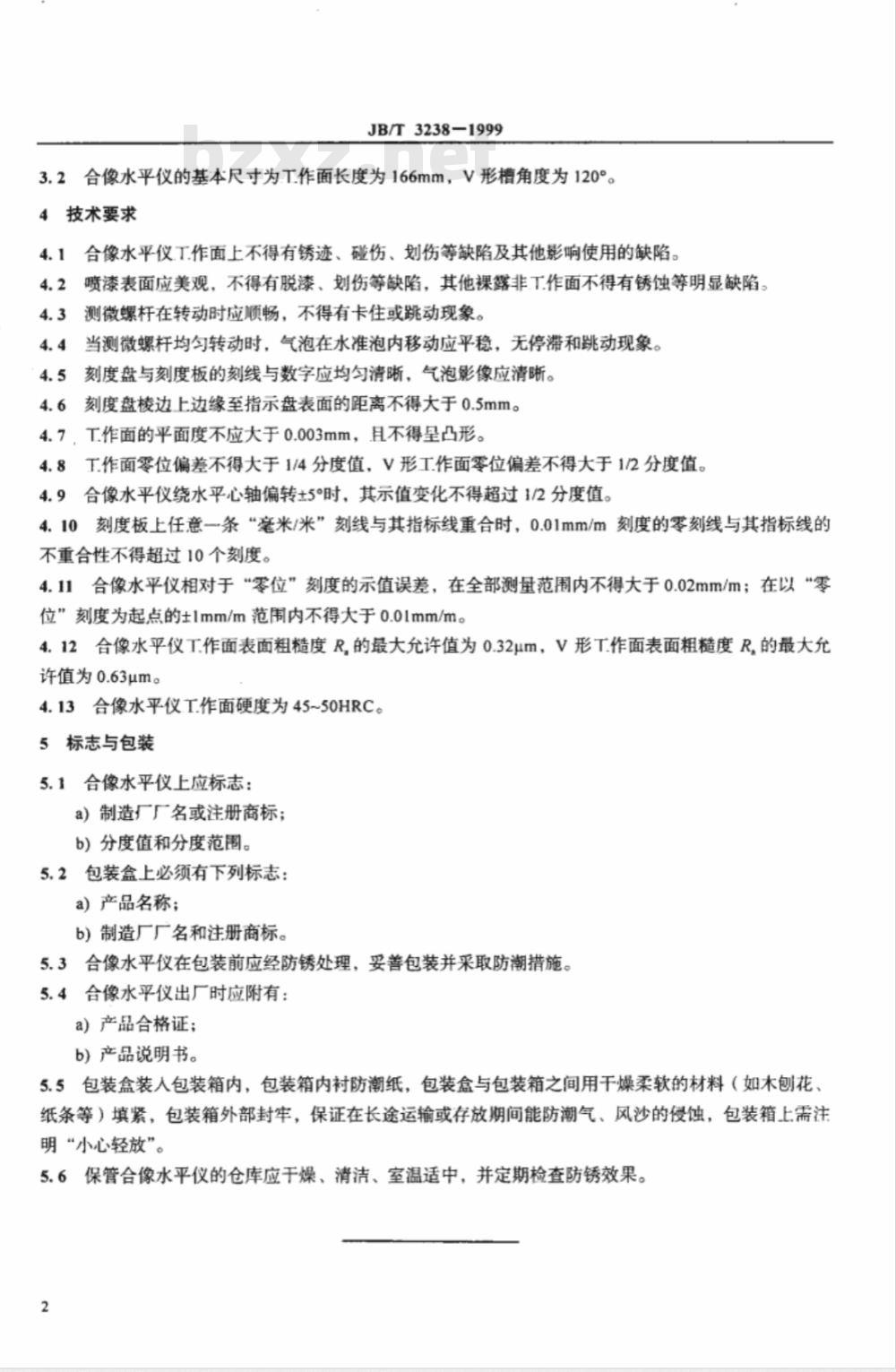

3.2合像水平仪的基本尺寸为.T作面长度为166mm，V形槽角度为120°4技术要求
4.1合像水平仪工.作面上不得有锈迹、碰伤、划伤等缺陷及其他影响使用的缺陷。4.2喷漆表面应美观，不得有脱漆、划伤等缺陷，其他裸露非工作面不得有锈蚀等明显缺陷、4.3测微螺杆在转动时应顺畅，不得有卡住或跳动现象。4.4当测微螺杆均匀转动时，气泡在水准泡内移动应平稳，无停滞和跳动现象。4.5刻度盘与刻度板的刻线与数字应均匀清晰，气泡影像应清晰。4.6刻度盘棱边上边缘至指示盘表面的距离不得大于0.5mm。4.7，工作面的平面度不应大于0.003mm，且不得呈凸形。4.8工.作面零位偏差不得大于1/4分度值，V形工作面零位偏差不得大于1/2分度值。4.9合像水平仪绕水平心轴偏转+5°时，其示值变化不得超过1/2分度值。4.10刻度板上任意一条“毫米/米”刻线与其指标线重合时，0.01mm/m刻度的零刻线与其指标线的不重合性不得超过10个刻度。
4.11合像水平仪相对于“零位”刻度的示值误差，在全部测量范围内不得大于0.02mm/m；在以“零位”刻度为起点的+1mm/m范围内不得大于0.01mm/m。4.12合像水平仪T.作面表面粗糙度R,的最大允许值为0.32um，V形T.作面表面粗糙度R,的最大允许值为0.63um。
4.13合像水平仪T.作面硬度为45~50HRC。5标志与包装
5.1合像水平仪上应标志
a）制造厂厂名或注册商标；
b）分度值和分度范围。
5.2包装盒上必须有下列标志：
a）产品名称；
b）制造厂厂名和注册商标。
5.3合像水平仪在包装前应经防锈处理，要善包装并采取防潮措施。5.4合像水平仪出厂时应附有：
a）产品合格证；
b）产品说明书。
5.5包装盒装人包装箱内，包装箱内衬防潮纸，包装盒与包装箱之间用干燥柔软的材料（如木刨花、纸条等）填紧，包装箱外部封牢，保证在长途运输或存放期间能防潮气、风沙的侵蚀，包装箱上需注明“小心轻放”。
5.6保管合像水平仪的仓库应干燥、清洁、室温适中，并定期检查防锈效果。2
